  • Глава 2

    Пользовательский интерфейс AutoCAD

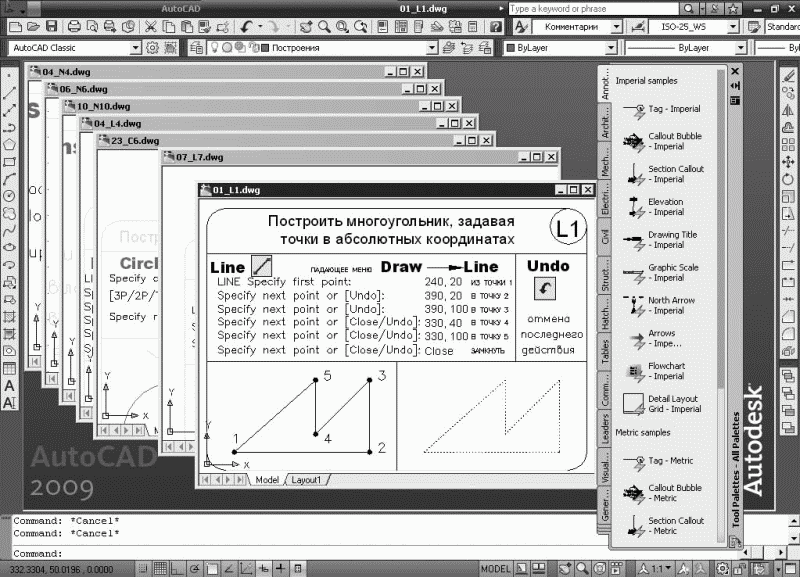

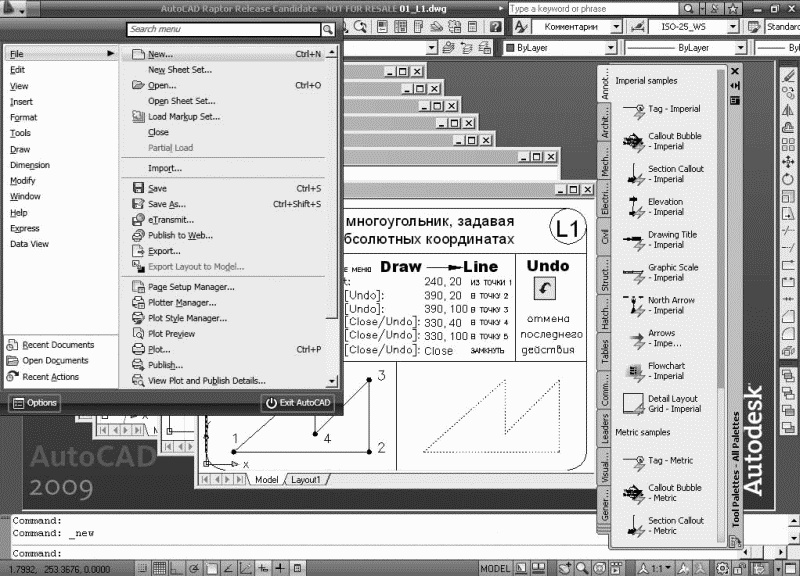

    На рис. 2.1 показан классический рабочий стол AutoCAD для Windows.

    Рис. 2.1. Рабочий стол AutoCAD


    В данный рабочий стол включены:

    падающее меню Menu Browser – меню, появляющееся при щелчке кнопкой мыши на кнопке A в верхнем левом углу окна программы (рис. 2.2);

    • необязательные панели инструментов:

    · стандартная панель Standard и панель стилей Styles – верхняя строка окна программы;

    · панель рабочих пространств Workspaces, слоев Layers и свойств Properties – вторая строка;

    · панель рисования Draw и редактирования Modify – столбцы слева и справа;

    · инструментальная палитра Tool Palettes – в правой части окна программы;

    строка состояния – строка внизу окна программы;

    окно командных строк – выше строки состояния;

    графическое поле, занимающее остальную часть рабочего стола.

    Рис. 2.2. Падающее меню

    Падающие меню

    Строка падающих меню может быть изменена путем добавления либо удаления тех или иных пунктов. Для этого необходимо выбрать в падающем меню пункты Tools > Customize > Interface…, в появившемся диалоговом окне настройки интерфейса пользователя Customize User Interface на вкладке Customize в области Customizatios in All CUI Files раскрыть пункт Menus (рис. 2.3). Далее установить указатель мыши на один из пунктов меню и, щелкнув правой кнопкой мыши, вызвать контекстное меню, в котором выбрать соответствующий пункт для удаления имеющихся или создания новых падающих меню.

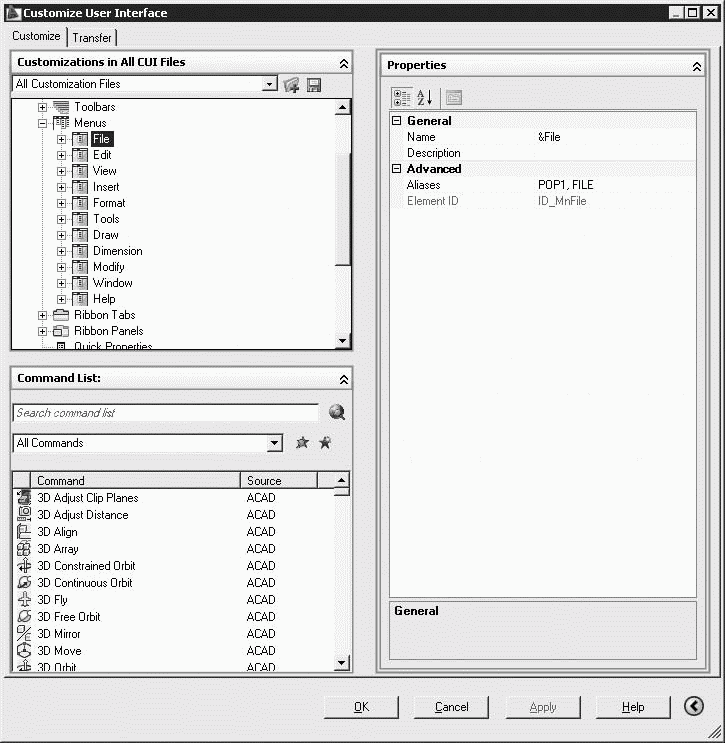

    Рис. 2.3. Диалоговое окно адаптации меню


    Строка падающих меню по умолчанию содержит следующие пункты:

    • File – команды работы с файлами: создание, открытие, сохранение, публикация в Интернете, печать, экспорт файлов в другие форматы, а также диспетчеры параметров листов, плоттеров, стилей печати и пр.;

    • Edit – инструменты для редактирования частей графического поля рабочего стола программы, работы с буфером обмена и пр.;

    • View – управление экраном, зумирование, панорамирование, установка трехмерной точки зрения, создание видовых экранов и именованных видов, установка визуальных стилей, тонирование, анимация траектории перемещения, установка необходимых панелей инструментов;

    • Insert – команды вставки блоков, внешних объектов, объектов других приложений;

    • Format – команды работы со слоями и их инструментами; цветом, типами линий; управление стилями текста, размеров, мультилиний, таблиц; видом маркера точки, установки единиц измерения, границ чертежа;

    • Tools – управление рабочими пространствами; палитрами; установка порядка прорисовки объектов и получение сведений о них; работа с блоками и их атрибутами; работа с языком AutoLISP; работа с пользовательской системой координат; настройка стандартов оформления; управление Мастерами (публикации в Интернете, установки плоттеров, создания таблиц стилей печати, цветозависимых стилей печати, компоновки листа, создания подшивки, импорта параметров печати); установка параметров черчения и привязок с помощью диалоговых окон и пр.;

    • Draw – команды двумерного и трехмерного рисования;

    • Dimension – команды простановки размеров и управления параметрами размерных стилей;

    • Modify – команды редактирования элементов чертежа;

    • Window – многооконный режим работы с чертежами;

    • Help – вывод на экран системы гипертекстовых подсказок.

    Панели инструментов

    Команды AutoCAD на панелях инструментов представлены в виде пиктограмм. Если задержать указатель мыши на пиктограмме, рядом с ней появляется название соответствующей команды, помещенное в маленький прямоугольник.

    Если в правом нижнем углу пиктограммы изображен маленький черный треугольник, это значит, что она содержит подменю с набором родственных команд. Для вызова подменю необходимо на некоторое время задержать на пиктограмме указатель мыши, нажав ее левую кнопку.

    Панели инструментов могут быть плавающими (float) или закрепленными (dock), с фиксированным местоположением. Допускаются изменения размеров плавающих панелей, а также их перемещение по графическому полю (рис. 2.4). Плавающую панель можно сделать закрепленной, перетащив ее с помощью мыши за пределы графического поля. И наоборот, как только закрепленная панель попадает в область графического поля, она превращается в плавающую.

    Рис. 2.4. Плавающая панель инструментов


    При необходимости требуемую панель инструментов можно вывести на рабочий стол, щелкнув левой кнопкой мыши на ее имени в списке контекстного меню. Для получения этого контекстного меню необходимо щелкнуть правой кнопкой мыши, установив ее указатель на любую пиктограмму панелей инструментов (рис. 2.5).

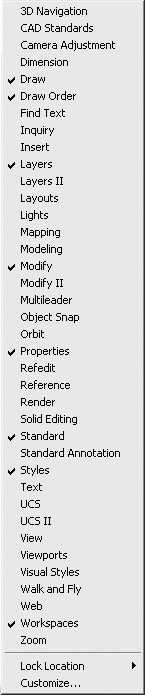

    Рис. 2.5. Список панелей инструментов


    Для удаления панели инструментов необходимо сделать ее плавающей, если она закреплена, и щелкнуть на кнопке закрытия, расположенной в правом верхнем углу заголовка панели.


    Если набор необходимых панелей и окон упорядочен на рабочем столе, во избежание их случайного перемещения или удаления пользователь может зафиксировать их положение. Для этого следует вызвать контекстное меню щелчком правой кнопки мыши на инструменте, изображающем замочек, в правом углу строки состояния и зафиксировать положение панелей:

    • Floating Toolbars/Panels – плавающие панели инструментов;

    • Docked Toolbars/Panels – закрепленные панели инструментов;

    • Floating Windows – плавающие окна;

    • Docked Windows – закрепленные окна;

    • All – все инструменты: Locked – заблокированы, Unlocked – разблокированы;

    • Help – справка.

    Чтобы временно разблокировать панели инструментов, необходимо удерживать нажатой клавишу Ctrl.

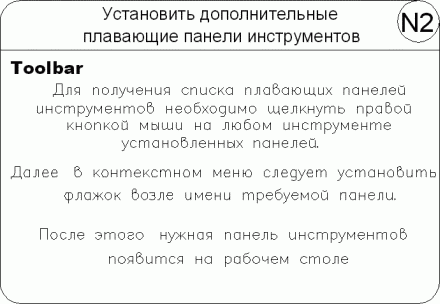

    Тренинг-система

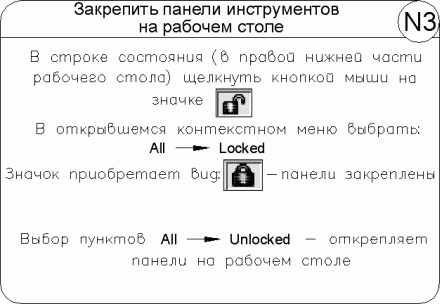

    Выполните упражнения N2 и N3 из раздела 1.


    Стандартная панель инструментов

    Стандартная панель Standard показана на рис. 2.6.

    Рис. 2.6. Стандартная панель инструментов


    Она содержит следующие инструменты:


    QNew – создание нового файла рисунка;


    Open… (Ctrl+О) – загрузка существующего файла;


    Save (Ctrl+S) – сохранение текущего файла;


    Plot… (Ctrl+P) – вывод рисунка на плоттер, принтер или в файл;


    Plot Preview – предварительный просмотр чертежа перед выводом на печать, позволяющий увидеть размещение чертежа на листе бумаги;


    Publish… – публикация листов чертежа в формате файла Design Web Format (DWF), загрузка диалогового окна Publish;


    3DDWF – экспорт трехмерной модели в формате файла Design Web Format (DWF);


    Cut (Ctrl+X) – копирование объектов в буфер обмена с удалением их из рисунка;


    Copy (Ctrl+C) – копирование выбранных элементов чертежа в буфер Windows без удаления их из исходного документа;


    Paste (Ctrl+V) – вставка данных из буфера Windows;


    Match Properties – копирование свойств заданного объекта другому объекту;


    Block Editor – редактирование блоков;


    Undo (Ctrl+Z) – отмена последнего действия;


    Redo (Ctrl+Y) – восстановление только что отмененного действия;


    Pan Realtime – перемещение изображения на текущем видовом экране в режиме реального времени;


    Zoom Realtime – увеличение или уменьшение видимого размера объектов на текущем видовом экране в режиме реального времени;


    подменю Zoom – раскрывающийся набор инструментов, в котором можно задать различные способы увеличения и уменьшения видимого размера объектов на текущем видовом экране;


    Zoom Previous – возврат к показу предыдущего вида;


    Properties (Ctrl+1) – загрузка палитры управления свойствами объектов;


    DesignCenter (Ctrl+2) – диалоговый интерфейс, позволяющий быстро находить, просматривать, вызывать, переносить в текущий рисунок ранее созданные рисунки, управлять вхождениями блоков, внешними ссылками и другими элементами рисунков, такими как слои, листы и текстовые стили;


    Tool Palettes Window (Ctrl+3) – инструментальные палитры в виде отдельных вкладок специального окна, которые служат эффективным средством хранения/вставки блоков и штриховки. Палитры могут содержать инструменты, предоставленные сторонними разработчиками;


    Sheet Set Manager (Ctrl+4) – диспетчер подшивок наборов листов, позволяющий организовать размещение пакетов листов в зависимости от типа чертежей и с возможностью эффективного создания, управления и совместного использования наборов логически связанных рисунков;


    Markup Set Manager (Ctrl+7) – диспетчер наборов пометок, позволяющий организовать работу с рисунками формата DWF;


    QuickCalc (Ctrl+8) – калькулятор;


    Help – вызов справочной системы.

    Панель стилей

    Панель стилей Styles, показанная на рис. 2.7, предназначена для создания новых текстовых, размерных и табличных стилей.

    Рис. 2.7. Панель стилей


    Панель содержит следующие инструменты:


    Text Style… – создание новых и редактирование имеющихся текстовых стилей;


    Dimension Style… – создание новых и редактирование имеющихся размерных стилей;


    Table Style… – создание новых и редактирование имеющихся табличных стилей;


    Multileader Style… – создание новых и редактирование имеющихся стилей линий-выносок.

    Панель рабочих пространств

    Панель Workspaces, показанная на рис. 2.8, позволяет задавать параметры рабочих пространств.

    Рис. 2.8. Панель рабочих пространств


    Рабочие пространства включают только необходимые наборы меню, инструментальные панели и палитры, сгруппированные и упорядоченные соответственно решаемой задаче. Элементы интерфейса, не являющиеся необходимыми для решения текущей задачи, скрываются, максимально освобождая область экрана, доступную для работы.

    В AutoCAD определены следующие рабочие пространства:

    • 2D Drafting & Annotation – двумерное моделирование (рис. 2.9);

    • 3D Modeling – трехмерное моделирование (рис. 2.10);

    • AutoCAD Classic – классический AutoCAD (см. рис. 2.1).

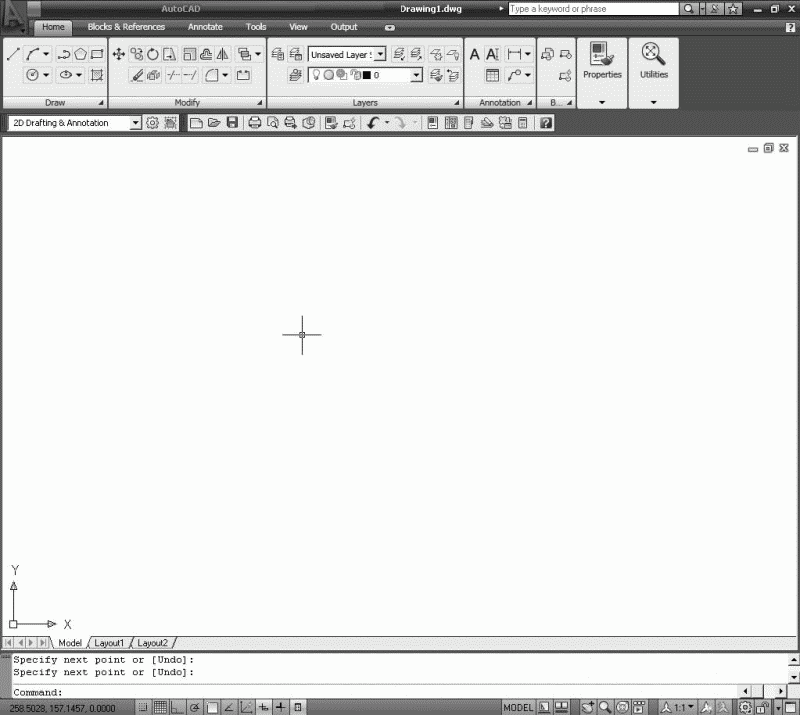

    Рис. 2.9. Рабочее пространство для двумерного моделирования


    Помимо возможности установить рабочее пространство, в панель Workspaces включены следующие пункты:

    • Save Current As… – открытие диалогового окна Save Workspace, позволяющего сохранить текущее рабочее пространство;

    • Workspace settings… – открытие диалогового окна Workspace Settings, позволяющего настроить текущие параметры рабочего пространства для последующего использования;

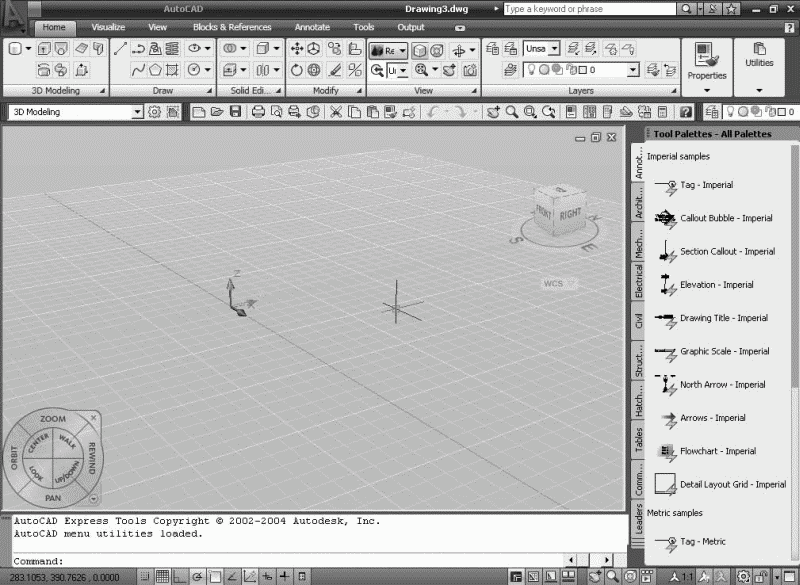

    Рис. 2.10. Рабочее пространство для трехмерного моделирования


    • Customize… – открытие диалогового окна Customize User Interface, позволяющего осуществить настройки интерфейса пользователя.

    А также панель Workspaces содержит следующие инструменты:

    Workspace Settings… – открытие диалогового окна Workspace Settings, позволяющего настроить текущие параметры рабочего пространства для последующего использования;


    My Workspace – возвращение имени текущего рабочего пространства в интерфейс командной строки и установление этого пространства текущим.

    Рабочее пространство 3D Modeling включает новый пульт управления, обеспечивающий удобный доступ к новым функциям трехмерного моделирования. В области рисования отображается цвет фона, наземная плоскость или рабочая поверхность и новая прямоугольная сетка, что улучшает трехмерную визуализацию и облегчает создание пространственных моделей. Новый трехмерный курсор обеспечивает указание направления ПСК. Вкладки Model и Lauout заменены кнопками в строке состояния, благодаря чему расширена область рисования. На режим отображения вкладок можно переключиться, щелкнув правой кнопкой мыши на кнопке Model или Lauout.

    Тренинг-система

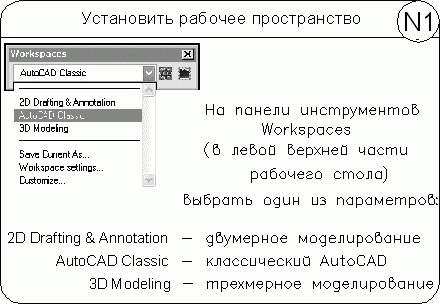

    Выполните упражнение N1 из раздела 1.

    Панель слоев

    Панель слоев Layers, показанная на рис. 2.11, обеспечивает работу со слоями.

    Рис. 2.11. Панель слоев


    В нее входят следующие инструменты:

    Layer Properties Manager – вызов Диспетчера свойств слоев Layer Properties Manager;


    Layer Control – раскрывающийся список управления слоями. Каждая строка содержит пиктограммы управления свойствами слоя или отображения его свойств, а также его имя. Ниже перечисляются эти пиктограммы (слева направо):

    • Turn a layer On or Off – включение/отключение слоя;

    • Freeze or thaw in ALL viewports – замораживание/размораживание на всех видовых экранах;

    • Freeze or thaw in current viewport – замораживание/размораживание на текущем видовом экране;

    • Lock or Unlock a layer – блокирование/разблокирование слоя;

    • Color of layer – цвет слоя;

    • Layer Control – имя слоя.


    Make Object's Layer Current – установка текущего слоя в соответствии со слоем выбранного примитива;


    Layer Previous – возврат к предыдущему состоянию слоев;


    Layer States Manager – загрузка диалогового окна Layer States Manager.

    Панель свойств объектов

    Панель свойств объектов Properties, показанная на рис. 2.12, предназначена для работы с цветом, типом и весом линий.

    Рис. 2.12. Панель свойств объектов


    В нее входят следующие инструменты:


    Color Control – раскрывающийся список установки текущего цвета, а также изменения цвета выбранных объектов;


    Line Type Control – раскрывающийся список установки текущего типа линии, а также изменения типа линии для выбранных объектов;


    Line Weight Control – раскрывающийся список установки текущего веса (толщины) линии, а также изменения толщины линий выбранных объектов;


    Plot Styles Control – раскрывающийся список установки стилей печати. Здесь можно изменять внешний вид вычерчиваемого на плоттере рисунка. В стилях печати при необходимости переопределяются цвета, типы и веса (толщины) линий объектов. Кроме этого, имеется возможность указывать используемые при печати стили концов линий, соединений и заполнений, а также различные выходные эффекты – размывание, оттенки серого, присвоения перьев и интенсивность. Манипулируя стилями печати, можно получить на бумаге различные варианты одного и того же рисунка. Допускается применение стилей печати к объектам или слоям.

    Строка состояния

    Строка состояния (рис. 2.13) расположена в нижней части рабочего стола.

    Рис. 2.13. Строка состояния


    Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения:


    Snap Mode – включение и выключение шаговой привязки курсора;


    Grid Display – включение и выключение отображения сетки;


    Ortho Mode – включение и выключение ортогонального режима;


    Polar Tracking – включение и выключение режима полярного отслеживания;


    Object Snap – включение и выключение режимов объектной привязки;


    Object Snap Tracking – включение и выключение режима отслеживания при объектной привязке;


    Allow/Disallow Dynamic UCS – включение и выключение динамической пользовательской системы координат;


    Dynamic Input – включение и выключение динамического ввода;


    Show/Hide Lineweight – включение и выключение режима отображения линий в соответствии с весами (толщинами);


    Quick Properties – включение и выключение свойств объектов;


    Model or Paper space – переключение из пространства модели в пространство листа;


    Quick View Layouts – включение и выключение просмотра листов;


    Quick View Drawings – включение и выключение просмотра рисунков;


    Pan – панорамирование рисунка;


    Zoom – зумирование рисунка;


    SteeringWheel – включение инструмента Wheel;


    ShowMotion – включение инструмента Motion.


    Отображение кнопок включения/выключения режимов черчения в строке состояния устанавливается в контекстном меню (рис. 2.14). Для этого необходимо щелкнуть левой или правой кнопкой на инструменте Application Status Bar Menu с изображением стрелки вниз, который находится в правом углу строки состояния.

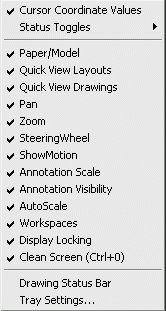

    Рис. 2.14. Контекстное меню настройки строки состояния


    Опция Tray Settings… открывает диалоговое окно Tray Settings (рис. 2.15), позволяющее произвести настройку области уведомлений.

    • Display icons from services – показывать значки служб.

    • Display notifications from services – показывать уведомления от служб:

    · Display time – время отображения;

    · Display until closed – до явного закрытия.

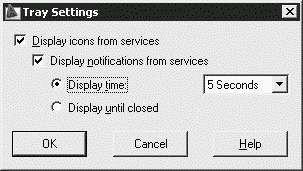

    Рис. 2.15. Диалоговое окно настройки области уведомлений

    Окно командных строк

    Окно командных строк обычно расположено над строкой состояния; оно служит для ввода команд и вывода подсказок и сообщений AutoCAD. Размеры окна, а следовательно, количество выводимых строк протокола можно изменять. При наличии в окне команд более одной строки перемещение по строкам осуществляется с помощью полосы прокрутки.

    По умолчанию окно команд закреплено и равно по ширине окну AutoCAD (рис. 2.16). Если текстовая строка не помещается в окне, ее полное содержимое выводится в рамке вблизи командной строки.

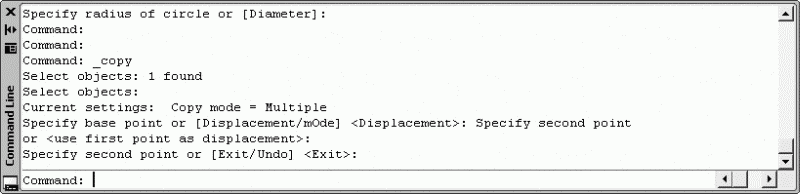

    Рис. 2.16. Закрепленное окно командных строк


    Изменить высоту окна можно с помощью разделительной полосы, находящейся в его верхней части (если оно закреплено внизу) или в нижней (если оно закреплено вверху). Чтобы изменить размер, следует захватить разделительную полосу с помощью мыши и отбуксировать ее до требуемой высоты.

    Окно может быть как закрепленным, так и плавающим. Закрепление отменяется путем выбора рамки окна в любом месте и последующей буксировки за пределы зоны закрепления до тех пор, пока граница окна не примет вид широкой контурной линии. Если отпустить окно в этот момент, оно станет плавающим и приобретет размер, который имело до закрепления. Плавающее окно может быть перемещено в любую позицию экрана; при этом пользователю разрешено изменять его ширину и высоту (рис. 2.17).

    Рис. 2.17. Плавающее окно командных строк


    Закрепляется окно команд путем буксировки к верхней или нижней зоне закрепления окна AutoCAD.

    В окне командных строк можно прокручивать текст, выполнять его редактирование и повторно вводить команды. Для этого используются стандартные клавиши: ^, v, <, >, Insert, Delete, Home, End, Page Up, Page Down, Backspace.

    При повторении ранее введенных команд удобно воспользоваться комбинацией клавиш Ctrl+C, чтобы копировать выделенный текст в буфер обмена, и Ctrl+V, чтобы вставить содержимое буфера в текстовое окно или окно команд.

    Щелчок правой кнопкой мыши в области окна командных строк или текстового окна AutoCAD вызывает контекстное меню, куда входят шесть последних использованных команд, функции копирования выделенного текста или всего протокола команд, вставки текста, а также вызова диалогового окна настройки Options.

    Текстовое окно

    Просмотреть большую часть протокола команд – так называемую историю команд (command history) – можно, переключившись в текстовое окно, показанное на рис. 2.18. Оно вызывается нажатием функциональной клавиши F2 или командой TEXTSCR, а также из падающего меню View > Display > Text Window (F2).

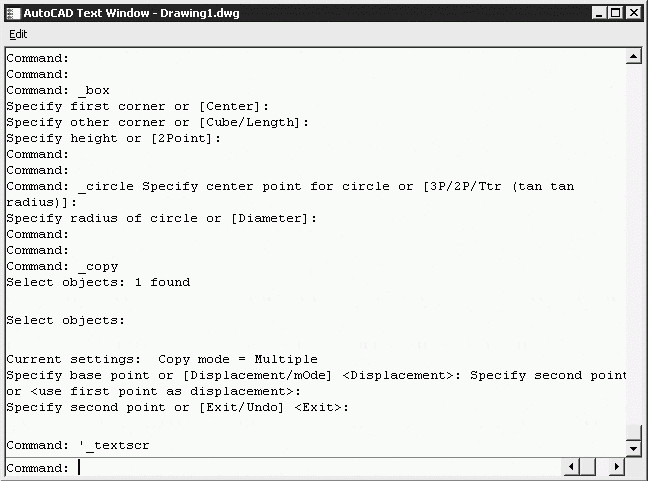

    Рис. 2.18. Текстовое окно


    Текстовое окно подобно окну команд: в нем также можно вводить команды, наблюдать подсказки и сообщения, выдаваемые AutoCAD. Для перемещения по окну используются полоса прокрутки или клавиши ^, v, <, >, Page Up и пр.

    Содержимое текстового окна предназначено только для чтения и не подлежит изменению. Но протокол команд можно копировать для последующей вставки в командную строку или текстовый редактор.

    Контекстное меню

    Для выбора пунктов меню и пиктограмм на панели инструментов часто используется устройство указания – мышь. При работе с мышью нажатие левой кнопки в области рисования обычно используется для выбора и указания точки на экране; щелчок правой кнопкой мыши вызывает контекстное меню, которое обеспечивает быстрый доступ к командам (рис. 2.19, а также см. рис. 2.14). Форма и содержание меню зависят от положения указателя мыши и состояния задачи.

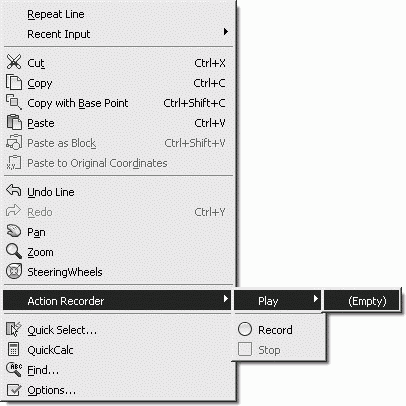

    Рис. 2.19. Пример контекстного меню

    Инструментальные палитры

    Инструментальные палитры загружаются командой TOOLPALETTES из падающего меню Tools > Palettes > Tool Palettes (Ctrl+3) либо щелчком кнопки мыши на пиктограмме Tool Palettes Window (Ctrl+3) на стандартной панели инструментов.

    Инструментальные палитры представляют собой отдельные вкладки, объединенные в специальном окне Tool Palettes (рис. 2.20), и являются эффективным средством хранения и вставки блоков и штриховки, а также могут содержать инструменты, предоставленные сторонними разработчиками.

    В разных областях окна инструментальных палитр с помощью контекстных меню можно изменять следующие настройки: автоматически убирать палитры с экрана, изменять их прозрачность, а также стиль и размер отображаемых на палитре значков.

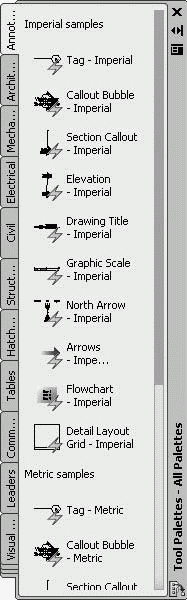

    Рис. 2.20. Инструментальная палитра


    Окно инструментальных палитр при необходимости можно закрепить у правой или левой границы окна программы. Для того чтобы избежать закрепления, при перемещении окна следует удерживать нажатой клавишу Ctrl.

    На палитрах удобно размещать часто используемые блоки и штриховки. Для того чтобы вставить блок или штриховку с палитры в рисунок, необходимо «захватить» элемент палитры с помощью мыши и перетащить его в графическую область.

    Блоки и штриховки, размещенные на палитре, носят название «инструменты». Некоторые свойства инструментов, включая масштаб, угол поворота и слой, могут устанавливаться отдельно для каждого инструмента.

    Блоки, вставляемые в рисунок с палитр, часто требуется масштабировать и поворачивать. При перетаскивании блоков с палитры можно использовать объектную привязку, однако шаговая привязка в это время не действует.

    При перетаскивании блока с инструментальной палитры на рисунок он автоматически масштабируется в зависимости от соотношения заданных единиц блока и единиц текущего рисунка. Например, если в качестве единиц измерения данного рисунка используются метры, а в качестве единиц измерения блока – сантиметры, то коэффициент пересчета составляет 1:100. Соответственно, при перетаскивании блока в рисунок его размеры меняются в пропорции 1:100.

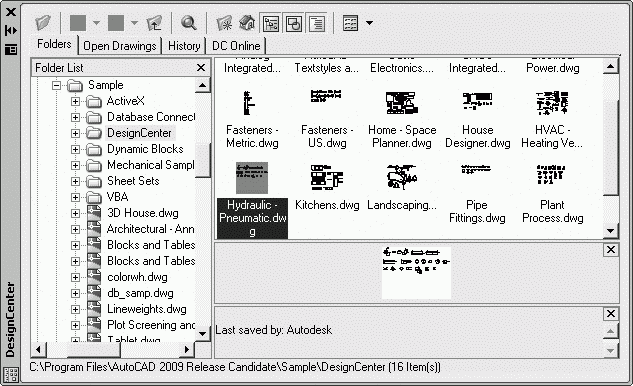

    Центр управления AutoCAD DesignCenter

    В практической деятельности очень важно иметь возможность использовать созданные ранее наработки: опыт показывает, что большинство проектно-конструкторских проектов создается на базе новых сочетаний элементов, давно известных как по принципу функционирования, так и по исполнению. AutoCAD обеспечивает эффективное повторное использование имеющихся наработок путем их вставки в рисунки в виде блоков или внешних ссылок. Управлять блоками, внешними ссылками, растровыми изображениями и содержимым рисунков, находящихся в других источниках (и даже подготовленных в других приложениях), позволяет Центр управления AutoCAD DesignCenter.

    Кроме того, если в сеансе открыто несколько рисунков, Центр управления дает возможность упростить процесс создания таких элементов, как, например, описания одних и тех же слоев. Пользователь создает описание в одном рисунке, а затем просто копирует в остальные.

    Центр управления DesignCenter предназначен для организации доступа к чертежам и их элементам и обеспечивает:

    • просмотр содержимого чертежей на локальном диске, сетевом диске и веб-страницах;

    • просмотр и вставку в текущий чертеж блоков, слоев, текстовых и размерных стилей, типов линий, внешних ссылок, образцов штриховки и прочих элементов чертежей;

    • доступ к растровым изображениям и сторонним объектам, созданным в других приложениях;

    • обновление описания блоков;

    • перетаскивание элементов чертежа на инструментальные палитры.


    Центр управления AutoCAD загружается командой ADCENTER, либо из падающего меню Tools > Palettes > DesignCenter (Ctrl+2), либо щелчком кнопки мыши на пиктограмме DesignCenter (Ctrl+2) на стандартной панели инструментов (рис. 2.21).

    Центр управления имеет интуитивно понятный интерфейс и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты, такие как блоки, слои, типы линий и пр. Причем эти операции осуществляются из открытых или закрытых файлов AutoCAD независимо от того, где они находятся: на локальных или удаленных дисках. Достаточно просто выбрать нужные компоненты и перетащить их в текущий рисунок.

    Панель инструментов, расположенная вверху Центра управления DesignCenter, обеспечивает доступ к набору режимов и операций, а также осуществляет навигацию внутри окна и просмотр информации в области структуры и содержимого. Область структуры находится слева, в ней отображаются источники содержимого. Справа находится область содержимого, предназначенная для добавления элементов в чертеж или на инструментальную палитру. Область просмотра образца и пояснений к нему расположена справа внизу окна.

    Рис. 2.21. Центр управления DesignCenter


    Центр управления включает следующие вкладки:

    • Folders – вкладка, отображающая дерево иерархической структуры папок. Если слева в области структуры выбрать элемент с помощью мыши, то справа отобразится его содержимое;

    • Open Drawings – вкладка, отображающая список чертежей, открытых в текущий момент. Для того чтобы справа, в области содержимого, отобразить элементы, необходимо слева, в области структуры, выбрать файл чертежа, а затем из списка – одну из таблиц описаний;

    • History – вкладка, отображающая список последних файлов, открывавшихся с помощью Центра управления. При двойном нажатии в списке на файле чертежа открывается папка Folders с этим чертежом и его элементами в области содержимого;

    • DC Online – интернет-модуль Центра управления, обеспечивающий доступ к содержимому на веб-страницах, включая блоки, библиотеки компонентов, библиотеки разработчиков и интернет-каталоги.

    Для добавления элементов из области содержимого в текущий чертеж выбранный элемент достаточно перетащить в графическую область чертежа либо воспользоваться одним из вариантов, предлагаемых в контекстном меню. Также из области содержимого Центра управления можно перетащить чертежи, блоки и штриховки на текущую инструментальную палитру.









    Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

    Все материалы представлены для ознакомления и принадлежат их авторам.
