  • Глава 8

    Построение криволинейных объектов

    Дуга

    Команда ARC, формирующая дугу, вызывается из падающего меню Draw > Arc или щелчком на пиктограмме Arc на панели инструментов Draw (рис. 8.1).

    Дуги можно строить различными способами. По умолчанию построение производится путем указания трех точек: начальной, промежуточной и конечной. Дугу можно также определить, задав центральный угол, радиус, направление или длину хорды. По умолчанию дуга рисуется против часовой стрелки.

    Запросы команды ARC:

    Specify start point of arc or [Center]: – указать начальную точку дуги

    Specify second point of arc or [Center/End]: – указать вторую точку дуги

    Specify end point of arc: – указать конечную точку дуги

    Ключи команды ARC:

    ? Center – точка центра дуги;

    ? End – конечная точка дуги;

    ? Angle – величина угла;

    ? chord Length – длина хорды;

    ? Direction – направление касательной;

    ? Radius – радиус дуги.

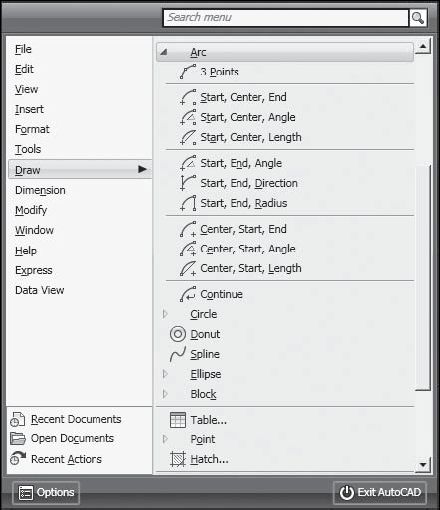

    Рис. 8.1. Команда построения дуги в падающем меню


    Существует несколько способов построения дуги при помощи команды ARC:

    ? 3 Points – построение дуги по трем точкам, лежащим на дуге;

    ? Start, Center, End – построение дуги по стартовой точке, центру и конечной точке дуги;

    ? Start, Center, Angle – построение дуги по стартовой точке, центру и углу;

    ? Start, Center, Length – построение дуги по стартовой точке, центру и длине хорды;

    ? Start, End, Angle – построение дуги по стартовой точке, конечной точке и углу;

    ? Start, End, Direction – построение дуги по стартовой точке, конечной точке и направлению – углу наклона касательной из начальной точки;

    ? Start, End, Radius – построение дуги по стартовой точке, конечной точке и радиусу;

    ? Center, Start, End – построение дуги по центру, стартовой и конечной точке;

    ? Center, Start, Angle – построение дуги по центру, стартовой точке и углу;

    ? Center, Start, Length – построение дуги по центру, стартовой точке и длине хорды;

    ? Continue – построение дуги как продолжения предшествующей линии или дуги.

    Пример. Построение дуги по трем точкам

    Постройте дугу по варианту 3 Points – рис. 8.2.

    Запустите команду ARC, вызвав ее из падающего меню Draw > Arc > 3 Points или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:

    _ARC

    Specify start point of arc or [Center]: 50,80 – точка 1

    Specify second point of arc or [Center/End]: 50,20 – точка 2

    Specify end point of arc: 20,50 – точка 3


    Рис. 8.2. Построение дуги по трем точкам


    Окружность

    Команда CIRCLE, формирующая окружность, вызывается из падающего меню Draw > Circle или щелчком на пиктограмме Circle на панели инструментов Draw (рис. 8.3).

    Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).

    Запросы команды CIRCLE:

    Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: – указать центр окружности

    Specify radius of circle or [Diameter]: – указать радиус

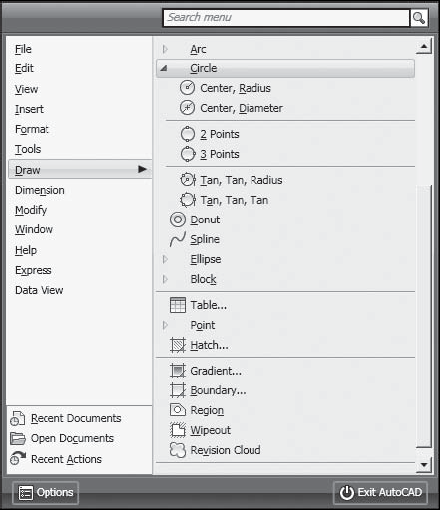

    Рис. 8.3. Команда построения окружности в падающем меню


    Ключи команды CIRCLE:

    ? 3Р – строит окружность по трем точкам, лежащим на окружности;

    ? 2P – строит окружность по двум точкам, лежащим на диаметре;

    ? Ttr – строит окружность по двум касательным и радиусу.

    Пример. Построение окружности по центру и радиусу

    Постройте окружность по центру и радиусу (рис. 8.4).

    Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle > Center, Radius или щелкнув на пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:

    _CIRCLE

    Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 50,50 – точка центра окружности

    Specify radius of circle or [Diameter] <50>: 30 – радиус окружности


    Рис. 8.4. Построение окружности по центру и радиусу


    Пример. Построение окружности по двум точкам диаметра

    Постройте окружность по двум точкам диаметра (рис. 8.5).

    Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle > 2 Points или щелкнув на пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:

    _CIRCLE

    Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2P – переход в режим построения окружности по двум точкам

    Specify first end point of circle’s diameter: 50,80 – точка 1

    Specify second end point of circle’s diameter: 50,20 – точка 2


    Рис. 8.5. Построение окружности по двум точкам диаметра


    Сплайн

    Команда SPLINE, формирующая сплайн, вызывается из падающего меню Draw > Spline или щелчком на пиктограмме Spline на панели инструментов Draw.

    Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек. Сплайны применяются для рисования кривых произвольной формы, например горизонталей в географических информационных системах или при проектировании автомобилей.

    Запросы команды SPLINE:

    Specify first point or [Object]: – указать первую точку Specify next point: – указать следующую точку

    Specify next point or [Close/Fit tolerance] <start tangent>: – указать следующую точку

    Specify next point or [Close/Fit tolerance] <start tangent>: – указать следующую точку

    Specify next point or [Close/Fit tolerance] <start tangent>: – нажать клавишу Enter

    Specify start tangent: – указать касательную в начальной точке Specify end tangent: – указать касательную в конечной точке Ключи команды SPLINE:

    ? Object – преобразование полилинии в сплайн;

    ? Close – замкнуть сплайн;

    ? Fit tolerance – определение допуска – максимально допустимого расстояния от реального сплайна до любой из определяющих точек.

    Эллипс

    Команда ELLIPSE, обеспечивающая формирование эллипса, вызывается из падающего меню Draw > Ellipse или щелчком на пиктограмме Ellipse на панели инструментов Draw (рис. 8.6).

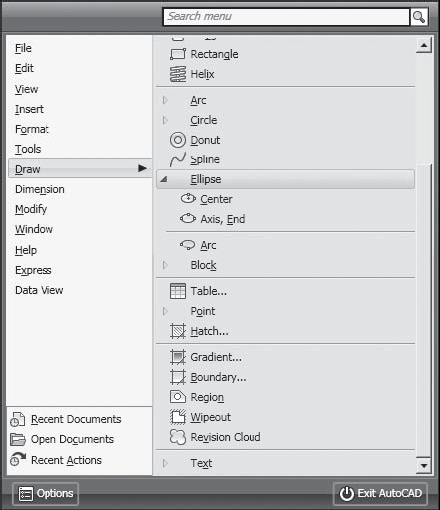

    Рис. 8.6. Команда построения эллипса в падающем меню


    По умолчанию построение эллипсов производится путем указания начальной и конечной точек первой оси, а также половины длины второй оси. Самая длинная ось эллипса называется его большой осью, самая короткая – малой.

    Запросы команды ELLIPSE:

    Specify axis endpoint of ellipse or [Arc/Center]: – указать конечную точку оси эллипса

    Specify other endpoint of axis: – указать вторую конечную точку оси эллипса

    Specify distance to other axis or [Rotation]: – указать длину другой оси

    Ключи команды ELLIPSE:

    ? Arc – режим построения эллиптических дуг;

    ? Center – указание центра эллипса;

    ? Rotation – режим построения эллипса указанием поворота относительно главной оси.

    Пример. Построение эллипса по двум осям

    Постройте эллипс по конечным точкам первой оси и половине длины второй оси (рис. 8.7).

    Запустите команду ELLIPSE, вызвав ее из падающего меню Draw > Ellipse или щелкнув на пиктограмме Ellipse на панели инструментов Draw. Ответьте на запросы:

    _ELLIPSE

    Specify axis endpoint of ellipse or [Arc/Center]: 10,20 – начало первой оси эллипса

    Specify other endpoint of axis: 80,80 – конечная точка первой оси эллипса

    Specify distance to other axis or [Rotation]: 20 – половина длины второй оси эллипса


    Рис. 8.7. Построение эллипса


    Облако

    Команда REVCLOUD предназначена для формирования облака, вызывается из падающего меню Draw > Revision Cloud или щелчком на пиктограмме Revision Cloud на панели инструментов Draw.

    Геометрический объект «облако», использующийся для нанесения различных пояснительных надписей и пометок к элементам чертежа, представляет собой полилинию с дуговыми сегментами (рис. 8.8).

    Запросы команды REVCLOUD:

    Minimum arc length: 15 Maximum arc length: 15 Style: Normal – значения максимальной и минимальной длин дуги и установленный стиль

    Specify start point or [Arc length/Object/Style] <Object>: – указать начальную точку или ввести ключ

    Guide crosshairs along cloud path... – провести курсор по контуру облака

    Revision cloud finished. – облако построено

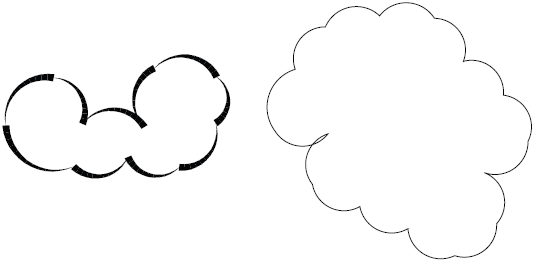

    Рис. 8.8. Построение облака


    Ключи команды REVCLOUD:

    ? Arc length – режим указания значения максимальной и минимальной длин дуги;

    ? Object – преобразование объекта в облако;

    ? Style – стиль.
