    Состав документации ландшафтного проектирования

    Пакет документов для ландшафтного проектирования состоит из чертежей, генерального плана и рабочей документации. Чертежи составляются по результатам предпроектного анализа, генеральный план объединяет все чертежи в один проект с общей задачей и стилем. Документация, используемая при ландшафтном проектировании, обычно включает в себя создание эскизов, на основе которых вырабатывается генеральный план. При необходимости создаются несколько планов, схем, таблиц, чтобы детализировать и подробно описать различные элементы, такие, как рельеф, растительность, дренажная система, система полива, освещение, подпорные стенки, цветники, водоемы, площадки и дорожки.

    В данной главе представлены несколько простейших схем и планов, выполненных в программе «КОМПАС-3D», примеры создаваемых таблиц в Microsoft Excel, а также показана программа «Мини-Смета». Рассмотрим создание каждого плана подробнее.

    Генеральный план

    При создании генерального плана делается несколько предварительных эскизов, на которых показываются элементы ландшафта, прокладываются дорожки, определяются места для цветников, водоемов и других объектов. Эскизы можно сделать «от руки» или использовать любую программу, где можно создать рисунок на плоскости. Возьмем для примера программу «КОМПАС-3D», с помощью которой можно начертить вполне понятный эскиз (см. рис. 1.12).

    На рисунке представлен общий эскиз, который необходимо детализировать, создать эскизы различных зон участка, его элементов. Все созданные подобным образом эскизы объединяются в генеральный план.

    Дендроплан

    Дендроплан (рис. 2.1) подразумевает нанесение на план всех растений, деревьев, кустарников с указанием их точных размеров и координат на плане участка. Часто такой план называют также посадочным чертежом. Посадочный чертеж – это указание размеров мест высадки растений относительно других элементов планировки участка, например относительно его границ.

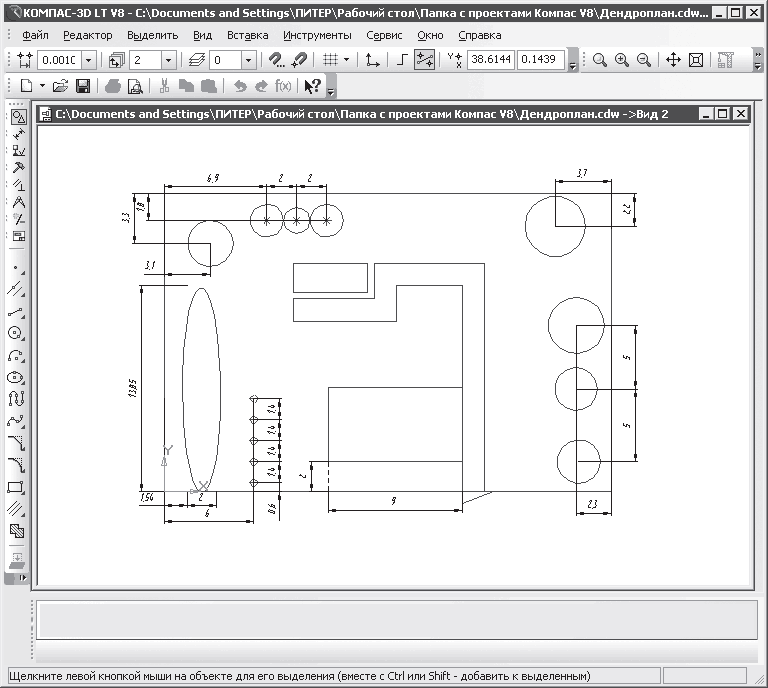

    Рис. 2.1. Дендроплан, выполненный в программе «КОМПАС-3D»


    На плане показаны все размеры между кустами и деревьями, а также привязка их к внешнему контуру участка. Цветники можно обозначить контуром с любой штриховкой внутри, а затем этот контур привязать размером к забору или дереву. Чтобы было понятно, где какое дерево находится, необходимо приложить к дендроплану список условных обозначений.

    К дендроплану можно приложить также ассортиментную ведомость, в которой перечисляется весь посадочный материал по видам и сортам и указывается общее количество растений. Данную ведомость удобно оформлять в программе Microsoft Excel. Расположение того или иного растения показано на дендроплане, а наименование растения, возраст и количество экземпляров данного вида указываются в ассортиментной ведомости (рис. 2.2).

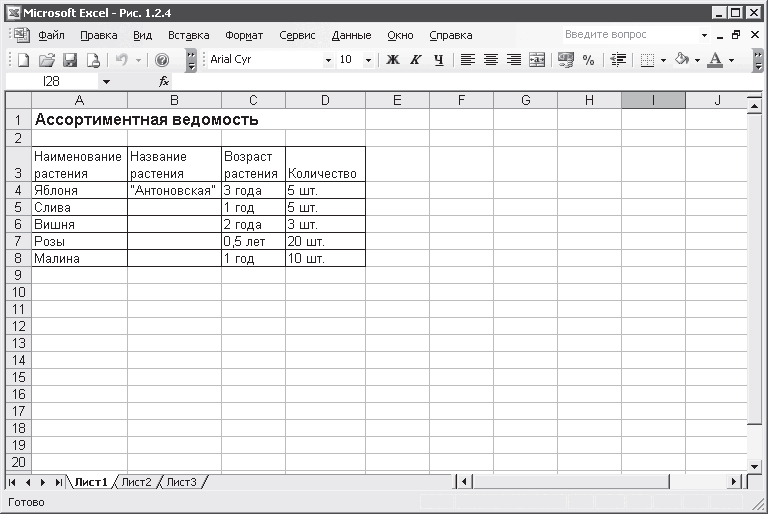

    Рис. 2.2. Ассортиментная ведомость, выполненная в программе Microsoft Excel

    Схема водопровода и дренажной системы

    Создание схем водопровода и дренажной системы (рис. 2.3) – необходимая составляющая предварительной подготовки проекта.

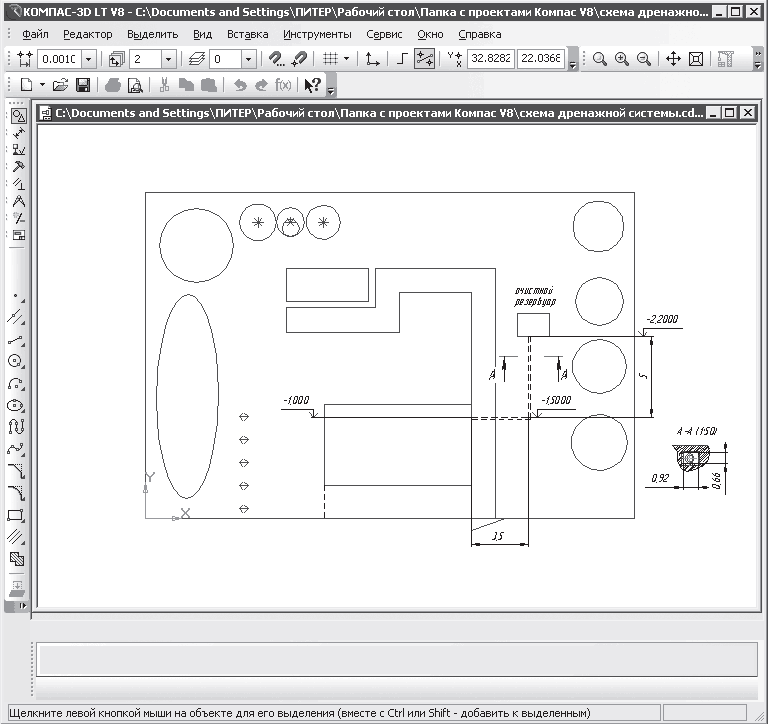

    Рис. 2.3. Схема дренажной системы выполнена в программе «КОМПАС-3D»


    На схеме указаны расположение и размеры магистралей дренажной системы и даны высотные отметки необходимых уклонов. Если дренажный трубопровод расположен под землей, то необходимо показать его на вертикальном разрезе с указанием всех защитных и утеплительных материалов и сооружений. Если дренажная магистраль имеет сложную систему, то можно показать ее путь пунктирной линией на виде сверху.

    При наличии водопроводной системы необходимо показать точку подпитки от магистрали и весь путь местного трубопровода с указанием диаметров труб, вентилей, ниппелей, переходников, манометров и т. д. Если вода подается из скважины, расположенной на данном участке, то необходимо указать глубину скважины, марку насоса, марку гибких и стационарных рукавов и их длину. Также, возможно, нужно будет составить отдельную смету на бурение скважины.

    Схема системы полива

    Кроме схемы дренажа необходимо составить схему полива растений (рис. 2.4), расположенных на участке.

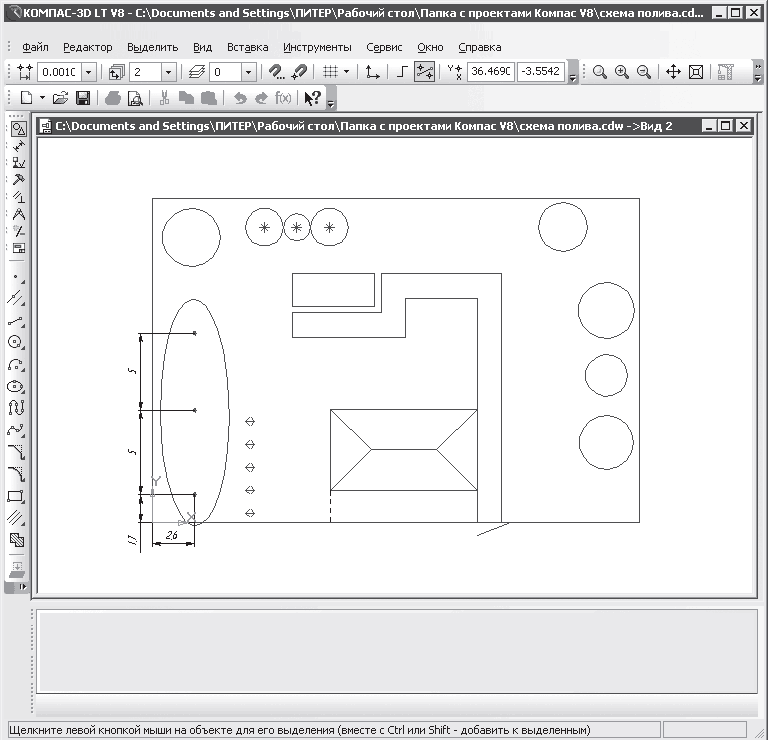

    Рис. 2.4. Схема системы полива создана в программе «КОМПАС-3D»


    На данном рисунке представлен подвод воды для полива растений на овальной клумбе. На схеме указываются положение всевозможных элементов системы полива, разбрызгивателей и водопроводов, их размеры относительно других объектов и относительно друг друга.

    Схема системы освещения

    Очень важно продумать ночное освещение участка. Сделать грамотное освещение, учитывая все особенности участка, расположение объектов и дорожек, можно, если создавать план освещения в программе «КОМПАС-3D» (рис. 2.5).

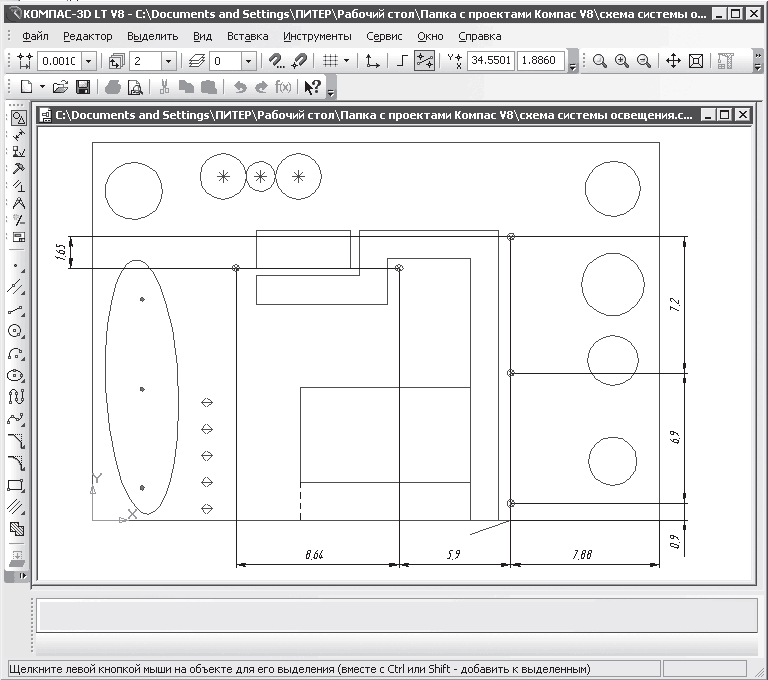

    Рис. 2.5. Схема системы освещения, разработанная в программе «КОМПАС-3D»


    На данной схеме указываются места, в которых нужно расположить осветительные приборы, а также обозначается схема электропроводки. План должен отображать размеры расположения осветительных приборов и прокладки проводки относительно других элементов участка.

    Схема дорожек и площадок

    Расположив все объекты на участке, можно создать схему дорожек и площадок (рис. 2.6), что позволит продумать удобство эксплуатации участка.

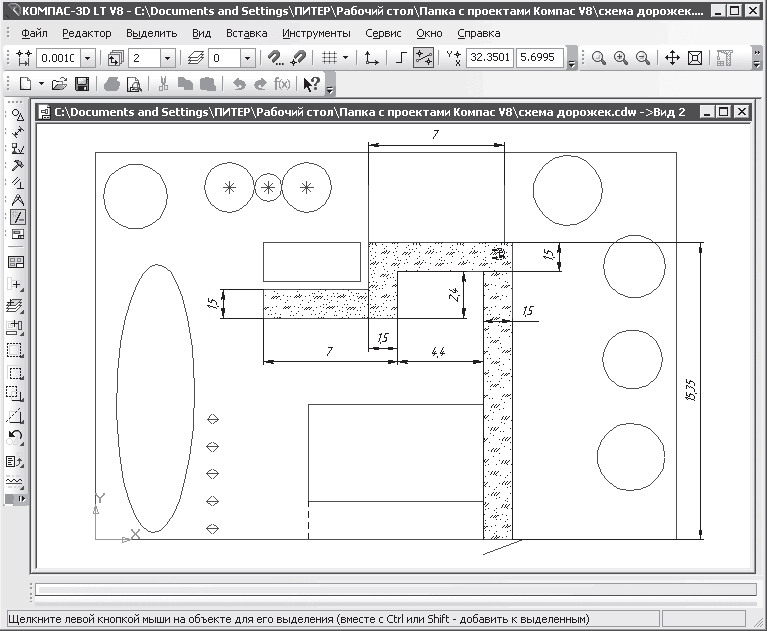

    Рис. 2.6. Схема дорожек и площадок выполнена в программе «КОМПАС-3D»


    На данном рисунке представлен разбивочный чертеж дорожек и площадок со всеми необходимыми размерами.

    Кроме перечисленных выше схем можно составлять и другие схемы в зависимости от того, что планируется разместить на участке. Это могут быть схемы цветников, расположения малых архитектурных сооружений, таких, как колонны, беседки, скамейки, столы, урны, скульптуры, декоративные вазы и многое другое. При планировании на участке водоема создается отдельная схема с указанием глубин, а также элементов, расположенных около водоема или в самом водоеме.

    Составление сметы и ведомости работ

    Кроме составленных планов и схем к проекту обязательно прилагается ведомость объемов работ, которая включает в себя общее количество основных работ на участке. Такую ведомость удобно оформлять в программе Microsoft Excel (рис. 2.7).

    Рис. 2.7. Ведомость объемов работ, составленная в программе Microsoft Excel


    На основе этой ведомости составляется сметная документация.

    Смету можно составить и в другой программе, например в «Мини-Смета» (рис. 2.8).

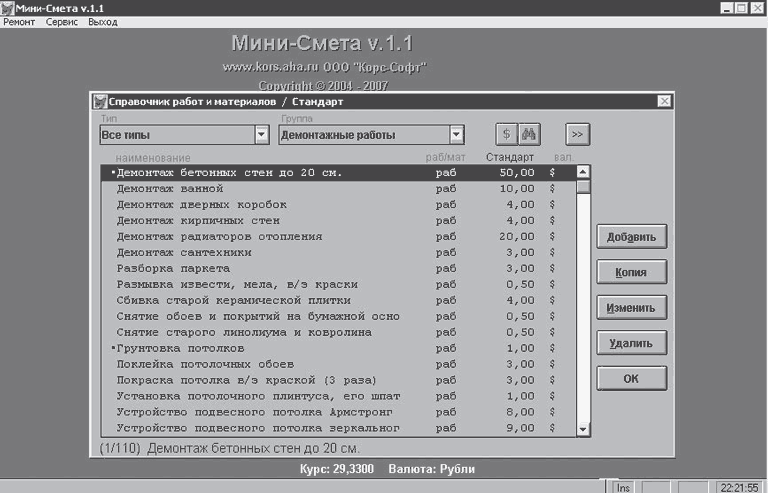

    Рис. 2.8. Смета, созданная в программе «Мини-Смета»


    Бесплатная программа «Мини-Смета» (сайт производителя – http://www.kors.aha.ru) предназначена для составления смет при ремонте квартир, офисов, других строительных работах. Программа очень проста, однако обладает многими функциями и возможностями. В «Мини-Смета» удобно составлять и распечатывать сметы, их можно с легкостью переносить в другие программы, такие, как Microsoft Word и Microsoft Excel. В приложении можно автоматически заполнять смету, вести одновременный учет в разных валютах, а также изменять курс валюты.

    Кроме сметы в качестве сопровождения к проекту можно добавить текстовую информацию – пояснительную записку. Данная записка может содержать описание технологии и последовательность выполнения всех работ, рекомендации по дальнейшему уходу и любые замечания и пояснения, необходимые для работы над проектом. Для создания пояснительной записки идеально подходят программы Microsoft Word и Microsoft Excel.

    В следующей главе предварительно ознакомимся с программами ландшафтного дизайна и узнаем, какие приложения можно использовать для проектирования ландшафтов.
