  • Глава 4

    Машинный интерфейс, независимый от технологии

    Итак, после того, как к большинству компьютерных систем были добавлены уровни абстракции, их архитектура стала многоуровневой. Главные уровни AS/400 — это архитектура независимого от технологии машинного интерфейса MI (Technology Independent Machine Interface) и архитектура RISC-процессора PowerPC.

    Определение архитектуры PowerPC было дано с очевидным уклоном в сторону аппаратуры. Конструкторы микросхем играют важную роль в создании любой процессорной архитектуры — ведь именно они держат в голове массу вариантов ее реализации. Дабы не выйти за пределы возможностей конкретной аппаратуры конкретного кристалла, соблюсти время процессорного цикла, от одних функций им приходится отказываться, другие — определять заново. Это единственно верный подход — ведь в нереализуемой аппаратной архитектуре смысла мало. В то же время архитектура, учитывающая только требования аппаратуры, недолговечна.

    Правда, есть и опирающиеся на аппаратуру архитектуры-долгожители. Например, Intel успешно довела свой процессор x86 с начала 80-х до сего дня. Начав с Intel 8086, эта компания продолжает наращивать его функциональные возможности, по мере того как технология позволяет упаковать все больше транзисторов в один кристалл. Семейство процессоров 186, 286, 386, 486, Pentium, Pentium II и Pentium Pro — грандиозный успех Intel.

    Для поддержания программной совместимости к оригинальной 16-разрядной архитектуре были добавлены 32-разрядные расширения. С этой же целью новые (1997 год) команды расширений мультимедиа (MMX) используют существующие регистры с плавающей запятой, а не добавляют новые. С целью повысить конкурентоспособность и производительность Intel добавила в процессоры Pentium Pro и Pentium II набор микрокоманд RISC. Каждая CISC-команда x86 реализована в этих процессорах как последовательность RISC-команд. Благодаря использованию RISC-техноло-гии архитектура x86 продолжает жить.

    Обзор архитектуры MI

    Определение архитектуры MI не привязано к аппаратуре. Это не физический, а логический интерфейс системы. Как уже говорилось в главе 1, архитектура MI предлагает полный набор API для OS/400 и всех приложений. Этот набор полон по определению; то есть ни система, ни приложения в принципе не могут выйти за пределы MI. Единственный способ связи с аппаратурой и некоторым системным ПО ниже MI — через сам MI. Это свойство отличает архитектуру MI от API-центрической архитектуры, где приложения могут обходить API и, следовательно, становиться зависимыми от нижележащих аппаратуры и ПО.

    Когда создавалась архитектура MI, термин API еще не был четко определен, так что разработчики называли эти модификации просто командами. Чтобы показать, что интерфейс архитектуры поддерживает как прикладное, так и системное ПО, они выбрали название машинный интерфейс. Так что можно считать, что «I» в аббревиатуре «API» — то же, что и в «MI». API — не что иное, как команды MI.

    Вы поражены прозорливостью разработчиков первоначальной архитектуры MI, раз и навсегда определивших набор API, используемый OS/400 и всеми приложениями? Не стоит: они не сделали этого, да и не могли сделать. По мере появления новых приложений в архитектуру MI добавлялись поддерживающие их новые API. Дело в том, что архитектура MI безразмерна, и новые API для поддержки новых приложений или функций операционной системы к ней можно добавлять в любое время. А раз эта архитектура постоянно изменяется, приобретая новые функции, то значит, она никогда не устареет. Так как все предыдущие API остаются при этом нетронутыми, для всех ранее написанных приложений сохраняется защита в границах MI.

    Архитектура MI состоит из двух компонентов: набора команд и операндов, над которыми эти команды выполняются. Часть операндов — из битов и байтов — не отличается от тех, что используются в обычных компьютерных архитектурах. Другие представляют собой объекты. Объект — это сложная структура данных, единственная, поддерживаемая в рамках MI.

    Компьютер обычно представляет свои информационные ресурсы — каталоги, файлы баз данных и описания физических устройств — в виде структур данных или хранящихся в памяти блоков с заранее определенными полями. Приложения и системное ПО, обладая непосредственным доступом к этим структурам данных, манипулируют их полями. А следовательно, они должны «знать», как это делать.

    Объект в границах MI — это контейнер, содержащий структуру данных, соответствующую информационному ресурсу. Определенный уровень независимости достигается следующим образом: прикладные и системные программы вместо того, чтобы работать непосредственно со структурой данных через инструкции на уровне битов и байтов, имеют дело лишь с инструкциями, рассматривающими объекты в целом.

    Благодаря использованию объектов, прикладному и системному ПО больше не требуется информация о структуре или формате данных. Эта информация хранится в контейнере и невидима за пределами объекта. Поэтому любые изменения в структуре данных не влияют на прикладные или системные программы, и они остаются независимыми от структур нижнего уровня. Такое свойство сокрытия внутренних деталей называется инкапсуляцией. Мы обсудим инкапсуляцию, а также внутреннюю структуру объекта и команды для работы с ними в главе 5, а теперь сосредоточимся на наборе команд архитектуры MI.

    Давайте обсудим несколько примеров команд, выполняемых над обычными данными и команд, оперирующих объектами. Поговорим и о том, как компиляторы используют MI для генерации кода, выполняемого аппаратурой, познакомимся с характеристиками MI и программами MI. И наконец, рассмотрим структуру команд MI.

    Неисполняемый интерфейс

    Команды MI не исполняются аппаратурой непосредственно. Они либо предварительно (до исполнения программы) транслируются в аппаратный набор команд, либо специальный компонент SLIC интерпретирует некоторые команды MI одну за другой. Пример интерпретируемых команд MI — API Advanced 36. Мы называем процесс преобразования команд MI в низкоуровневые аппаратные команды трансляцией, а не компиляцией, так как при этом выполняется лишь часть функций компиляции. Прежде результатом такой трансляции был набор инструкций IMPI — теперь это набор инструкций PowerPC.

    Набор инструкций MI нельзя считать ЯВУ в обычном смысле. Правильнее рассматривать его как разновидность промежуточного представления программы в современном компиляторе ЯВУ. Кое-кто предпочитает представлять набор инструкций MI как ЯВУ, требующий трансляции на более низкий уровень или исполнения посредством интерпретации. Краткое описание оптимизирующих компиляторов поможет понять, почему MI лучше рассматривать как промежуточное звено.

    Структура современного оптимизирующего компилятора показана на рис. 4.1. Обычно, компилятор состоит из двух и более проходов или фаз. Проход — это одна фаза, за которую компилятор считывает и модифицирует всю программу. Термины фаза и проход часто используются как синонимы.

    В процессе выполнения каждого прохода компилятор преобразуя программу, понижает уровень ее представления (от более абстрактного к менее). В конечном итоге получается набор команд аппаратуры. Такая структура оптимизирующего компилятора была впервые предложена в 60-х годах для упрощения сложных преобразований, имевших целью получение оптимизированного кода.

    Возможности однопроходного компилятора по оптимизации ограничены. Проще говоря, он не может просмотреть код программы вперед и учесть то, что произойдет дальше. «Заглянуть вперед» может многопроходный компилятор. Назначение регистров переменным в зависимости от их связей с другими переменными, запись в память ненужного более содержимого кэша, предварительная выборка операндов — вот лишь некоторые примеры оптимизации, выполняемой многопроходным компилятором.

    Оптимизации, произведенные компилятором, могут значительно ускорить выполнение программы, особенно если она работает на процессоре, способном выполнять несколько команд параллельно. RISC-процессор — именно такого типа и ему необходим оптимизирующий компилятор для достижения высокой производительности. Применение нескольких проходов также облегчает процесс написания самого компилятора.

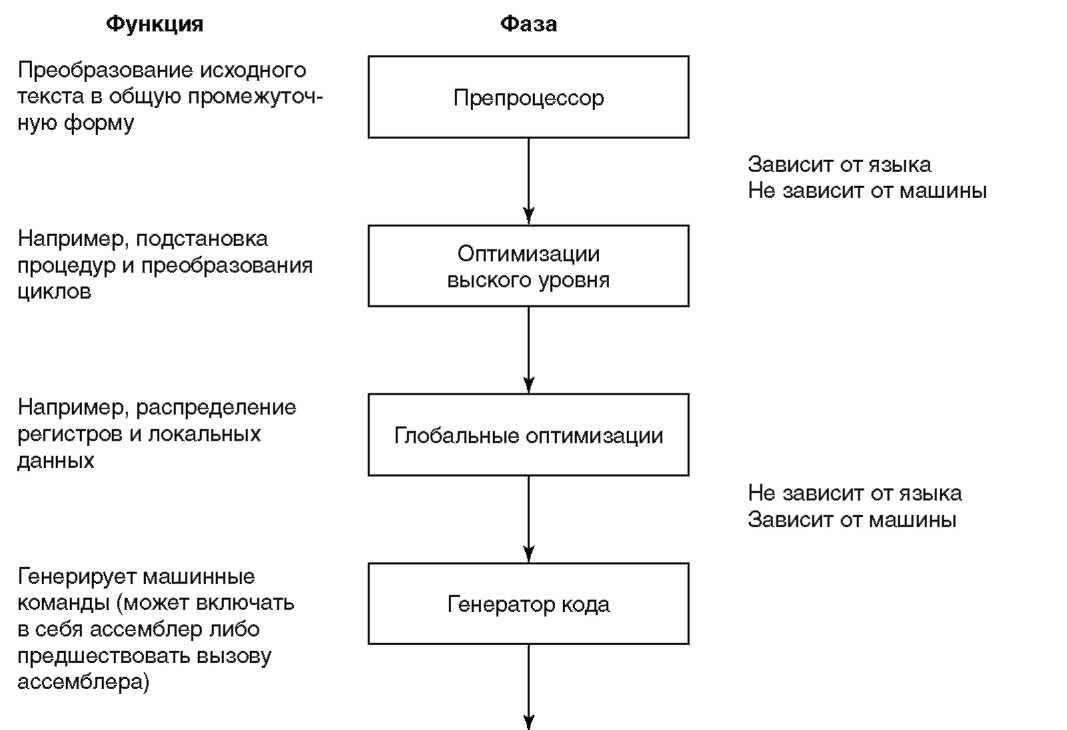

    Рисунок 4.1 Структура оптимизирующего компилятора


    Первый проход компилятора, показанного на рис. 4.1, часто называют препроцессором (front end) компилятора. Его задача — преобразование текста на ЯВУ в общую промежуточную форму (common intermediate form).

    Постпроцессор (back end) компилятора состоит из фаз оптимизации и фазы генерации кода. Препроцессоры зависят от ЯВУ, тогда как постпроцессоры — от аппаратуры. Если общая промежуточная форма независима как от ЯВУ, так и от аппаратуры, то она может использоваться несколькими компиляторами. Для каждого нового ЯВУ нужен лишь новый препроцессор. Аналогично, если создан постпроцессор для новой аппаратуры, то с ним будут работать все старые препроцессоры. Такой модульный подход упрощает создание компиляторов ЯВУ для нового компьютера.

    Набор команд MI аналогичен общей промежуточной форме, применяемой в компиляторах. Компилятор ЯВУ преобразует исходный текст в форму для MI. Транслятор, расположенный уровнем ниже MI, считывает программу в этой форме, выполняет оптимизацию и генерирует инструкции IMPI или PowerPC. Транслятор очень напоминает постпроцессор компилятора.

    Общая промежуточная форма для некоторых языков может как транслироваться, так и интерпретироваться. В главе 11 мы рассмотрим язык Java, использующий как раз такую форму. Промежуточная форма Java, известная как байт-код, также включена в MI.

    Набор инструкций MI заменяет общую промежуточную форму не во всех компиляторах AS/400 — некоторые языки имеют собственную промежуточную форму. Ниже приводится описание внутренней структуры компиляторов языков для AS/400, и место MI в этой структуре.

    Компиляторы для AS/400

    Ранние компиляторы (например, RPG/400 и языка управления CL) для System/38 и AS/400 генерировали команды: MI довольно прямолинейно. Хотя они и проходили уровень ассемблера, в самом компиляторе не было общей промежуточной формы. Ее роль выполняли команды MI.

    Модель программы для этих языков, включая форму программы ниже уровня MI, называется исходной моделью программ или OPM (Original Program Model). Позднее, для языков типа C/400, была добавлена расширенная модель программ или EPM (Extended Program Model). На рисунке 4.2 показан процесс генерации кода IMPI для OPM и ЕРМ. Мы представили здесь эти две модели только для демонстрации эволюции компиляторов AS/400. На RISC-системах версии 4 не используются ни компиляторы ОРМ, ни ЕРМ.

    Сначала рассмотрим компилятор ОРМ. Он принимает на входе операторы ЯВУ ОРМ (вместе с не показанными на рисунке описаниями файлов) и на выходе генерирует код промежуточного представления программы IRP (Intermediate Representation of a Program). IRP, по сути, — ассемблер для команд MI. Следующий шаг — код IRP преобразуется в команды MI с помощью компонента под названием PRM (Program Resolution Monitor), который создает шаблон программы, помеченный на рисунке как шаблон программы ОРМ и содержащий команды MI и другие данные. Шаблоны используются для создания объектов MI. Транслятор, расположенный ниже уровня MI, создает по шаблону программы программный объект, содержащий команды IMPI. Содержание шаблона программы будет рассмотрено далее.

    ОРМ — пример классического компилятора, генерирующего ассемблерную форму программы (IRP), после чего ассемблер (PRM) генерирует двоичную машинную программу (шаблон программы). Компиляция на AS/400 требует дополнительного шага (этапа трансляции) и поэтому может занимать больше времени, чем на некоторых других системах. Обратите внимание, что все эти этапы для пользователя AS/400 невидимы и выглядят, как одна операция.

    По мере реализации на AS/400 новых языков, таких как С/400 и Pascal, потребовалось добавить расширения. Этапы компиляции для ЕРМ (расширенной версии ОРМ) также показаны на рис. 4.2. В компиляторах таких языков препроцессор и постпроцессор разделены. Общая промежуточная форма в них называется U-код. Для AS/400 был создан новый постпроцессор компиляторов CUBE-1 (Common Use Back End 1).

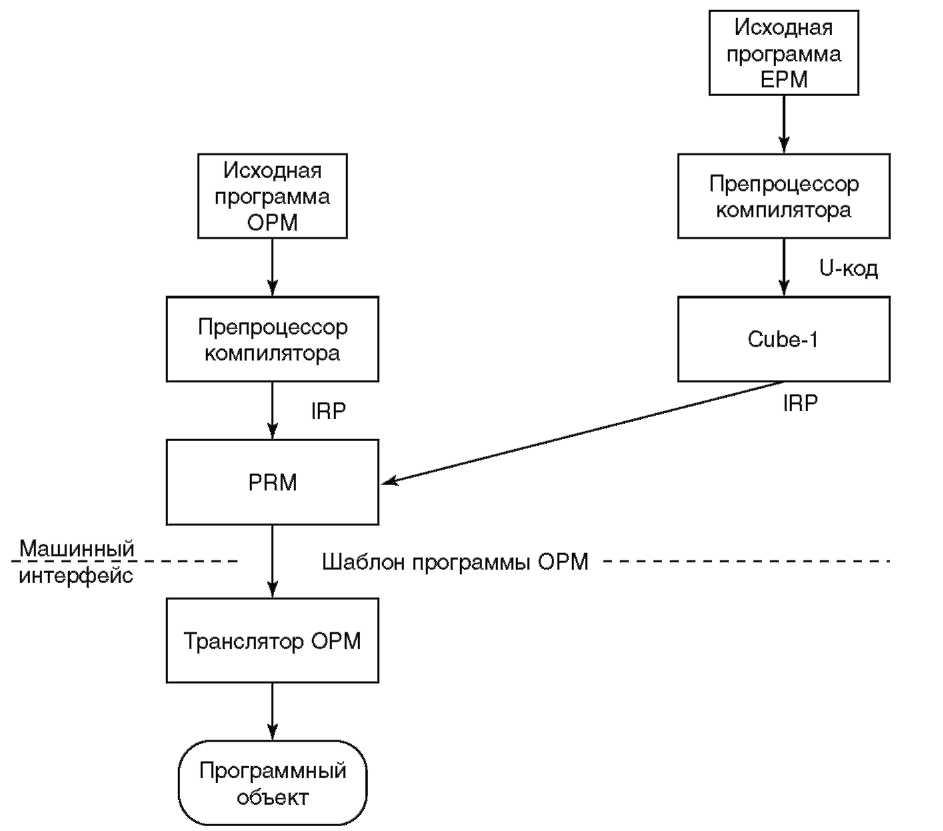

    Рисунок 4.2 Компиляторы ОРМ и ЕРМ


    Для повышения производительности модульного программирования и стимуляции его распространения на все языки, были внесены архитектурные расширения в MI и объекты, расположенные ниже. Эта модификация датирована 1993 годом и называется ILE (Integrated Language Environment). В состав ILE входят новые компиляторы ЯВУ, новый оптимизирующий транслятор (OX) и новые средства связи для создания многомодульных программ[ 35 ]. ILE изменил программирование. В отличие от ОРМ, на выходе у этого транслятора не программный объект, а модуль. Средство связывания ILE компонует эти модули в программы.

    Кроме поддержки вызовов с поздней компоновкой ОРМ, в ILE есть возможность компоновки во время компиляции. Преимущество такой ранней компоновки состо-

    ит в сокращении накладных расходов, связанных с внешними динамическими вызовами. Заранее скомпонованные или статические вызовы выполняются быстрее.

    Прежде чем идти дальше, требуется четко оговорить, что мы понимаем под некоторыми терминами.

    Процедура — последовательность операторов, которая может быть вызвана в точке входа, возможно, с некоторыми параметрами.

    Модуль — объект, содержащий код, полученный на выходе компилятора ILE. В отличие от программы, создаваемой компилятором OPM, модуль не исполняем. Модуль может содержать одну или несколько процедур. Компоновщик ILE собирает программы и служебные программы из модулей, возможно, написанных на разных языках.

    Программа — исполняемая единица кода, состоящая из одного или нескольких модулей, которые могут быть сгенерированы компиляторами разных языков. У программы единственная точка входа, и она запускается динамическим вызовом. Входом в программу при ее создании назначается одна из процедур, и после вызова программы управление передается этой процедуре. Процедуры внутри программы запускаются статическими вызовами.

    Служебная программа — исполняемая единица кода, состоящая из одного или нескольких модулей, которые могут быть сгенерированы компиляторами разных языков. Служебная программа активизируется как единое целое, но рассматривается как набор процедур. Каждая из таких процедур может быть вызвана статическим вызовом. Таким образом, служебная программа может иметь несколько точек входа — по одной на каждую процедуру.

    Группа активизации — рабочая область памяти внутри задания, выделенного для выполнения одной или нескольких программ. Подробно мы рассмотрим группы активизации в главе 9.

    Деление на программы и служебные программы связано с необходимостью поддержки двух типов статических вызовов: связь через копию (bound by copy) и связь через ссылку (bound by reference). Первые позволяют копировать в программу одновременно несколько модулей. Как мы только что говорили, сама программа вызывается динамически, но после этого вызовы процедур из всех модулей происходят статически. Так как имена процедур преобразуются в адреса во время компиляции, данный тип статического вызова внутри программы выполняется быстрее, чем динамический вызов. Недостаток связи через копирование в том, что в памяти может одновременно находиться несколько копий модуля, если он связан с несколькими программами. За все нужно платить, и здесь за быстродействие мы расплачиваемся дополнительным расходом памяти.

    В случае связи через ссылку, модули находятся в служебной программе, а в программе сохраняются именные ссылки на них. При этом существует только одна копия служебной программы. При активизации программы эти ссылки разрешаются на адрес таблицы, находящейся в служебной программе и содержащей адреса вызываемых процедур. Запуск программы связан с некоторыми дополнительными накладными расходами, например, с проверкой авторизации (рассматривается в главе 7). Тем не менее, производительность собственно исполнения программы примерно соответствует связи через копию.

    В обоих методах ранней компоновки используется новая команда вызов связанной процедуры CALLB (call bound procedure). Другая новая команда, вызов программы или CALLPGM (call program) поддерживает позднее связывание и заменяет команду вызова внешней процедуры ОРМ.

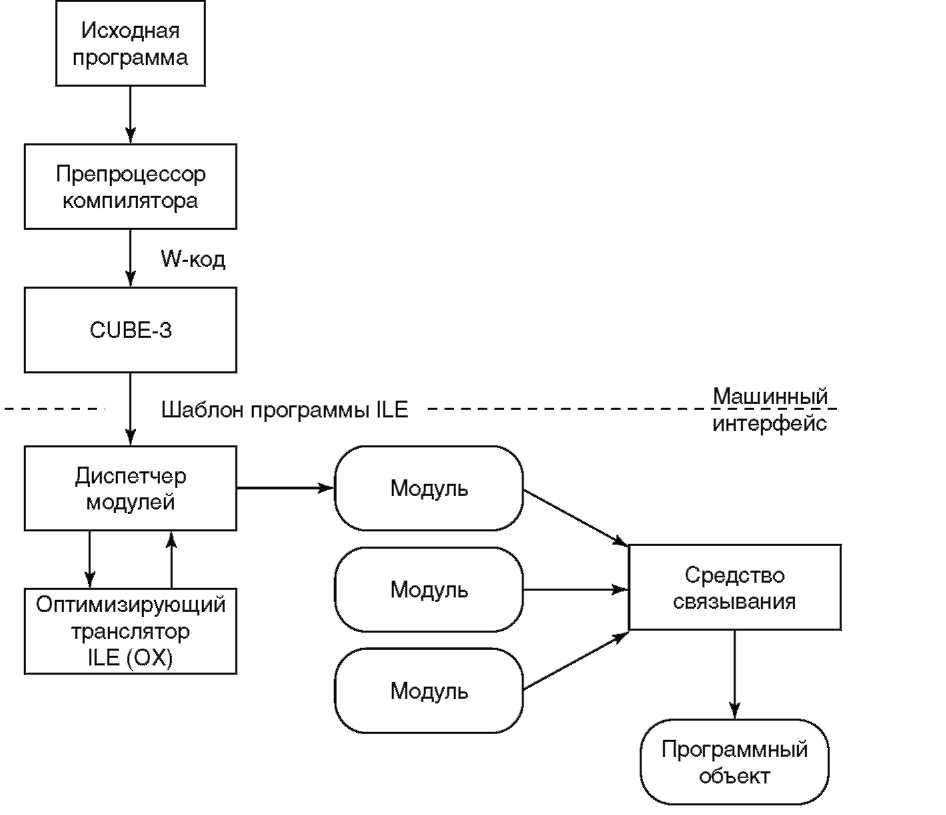

    Структура компиляторов программной модели ILE показана на рис. 4.3.

    Рисунок 4.3 Компилятор программной модели ILE


    Препроцессор компилятора ILE генерирует общую промежуточную форму — W-код. Постпроцессор таких компиляторов называется CUBE-3. Цифрой 3 обозначено третье и самое последнее поколение технологии компиляторов IBM. CUBE-3 и W-код спроектированы с учетом эффективной поддержки RISC-процессоров.

    Другие системы IBM, в частности RS/6000, используют те же технологии. Постпроцессор компилятора ILE генерирует непосредственно шаблон программы ILE, устраняя IRP и шаг PRM. Чтобы обеспечить необходимую оптимизацию RISC-процессоров, в MI добавлены арифметические команды и команды переходов в стиле W-кода, которые мы рассмотрим далее.

    Модель ILE — единственная программная модель для RISC-процессоров — является расширением архитектуры MI. На системах IMPI программные модели ILE и ОРМ/ЕРМ сосуществуют, так что на одном и том же компьютере может использоваться и код, сгенерированный старыми компиляторами, и сами компиляторы.

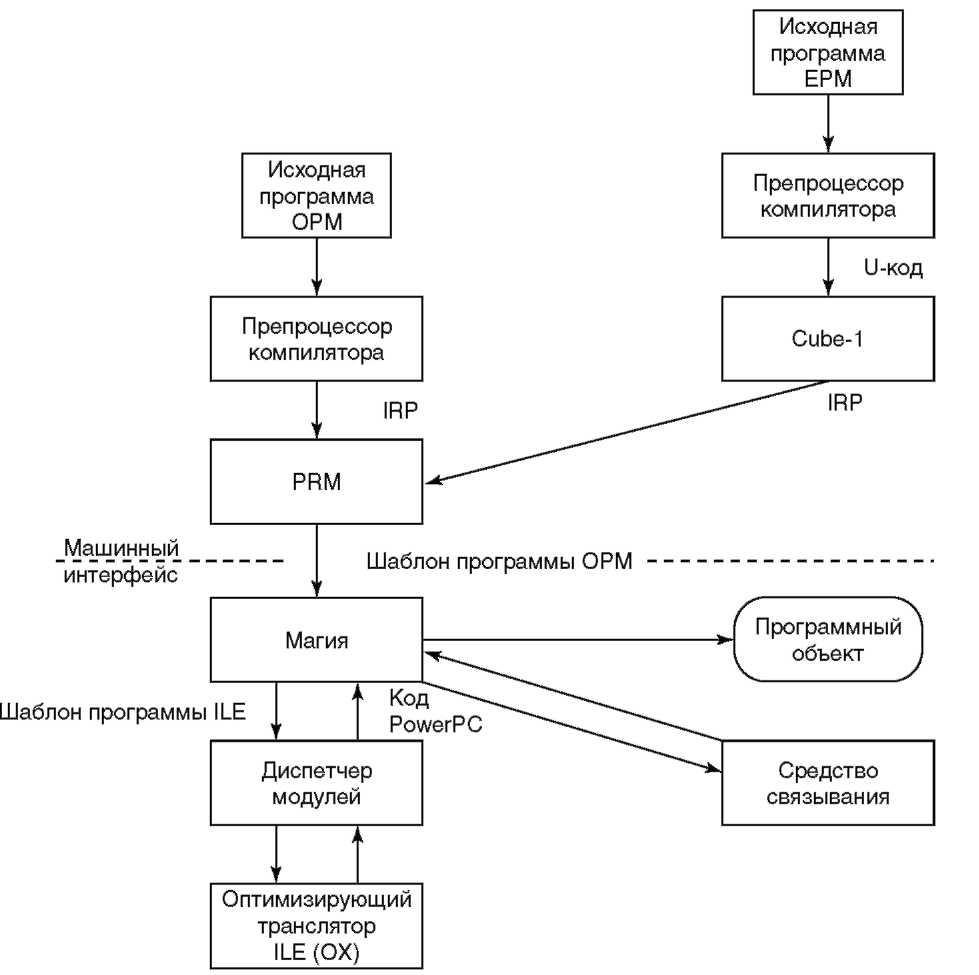

    Рисунок 4.4 Компиляторы ОРМ и ЕРМ на V4 RISC


    Перенос программы ОРМ/ЕРМ на систему RISC вызывает ее внутреннее преобразование в программную модель ILE. На рис. 4.4 показаны шаги компиляции ОРМ или ЕРМ для системы RISC версии 4. Для использования старых компиляторов на новых RISC-моделях нужен дополнительный шаг: результат работы таких компиляторов — шаблон оригинального MI — должен быть преобразован в шаблон ILE MI. Компонент, выполняющий данное преобразование, называется Magic, (намек на то, что преобразование происходит как бы магическим образом).


    Рисунок 4.4 Компиляторы ОРМ и ЕРМ на V4 RISC

    Характеристики машинного интерфейса

    Сравнивая MI с обычным машинным интерфейсом, мы отмечаем, что MI — интерфейс высокого уровня. Дело в том, что многие команды MI выполняют очень сложные функции. Например, не многие обычные машинные интерфейсы содержат функции вызова, поддерживающие как раннюю, так и позднюю компоновку, для них более характерны обычные команды перехода.

    Чтобы лучше понять разницу, разберем команду обычного машинного интерфейса (см. рисунок 4.5). Она состоит из кода операции и одного или нескольких полей операндов. Команды могут быть арифметическими (в каждом компьютере есть команда сложения), передачи управления и манипуляции с данными. Самое важное, с какого рода операндами имеют дело эти команды.

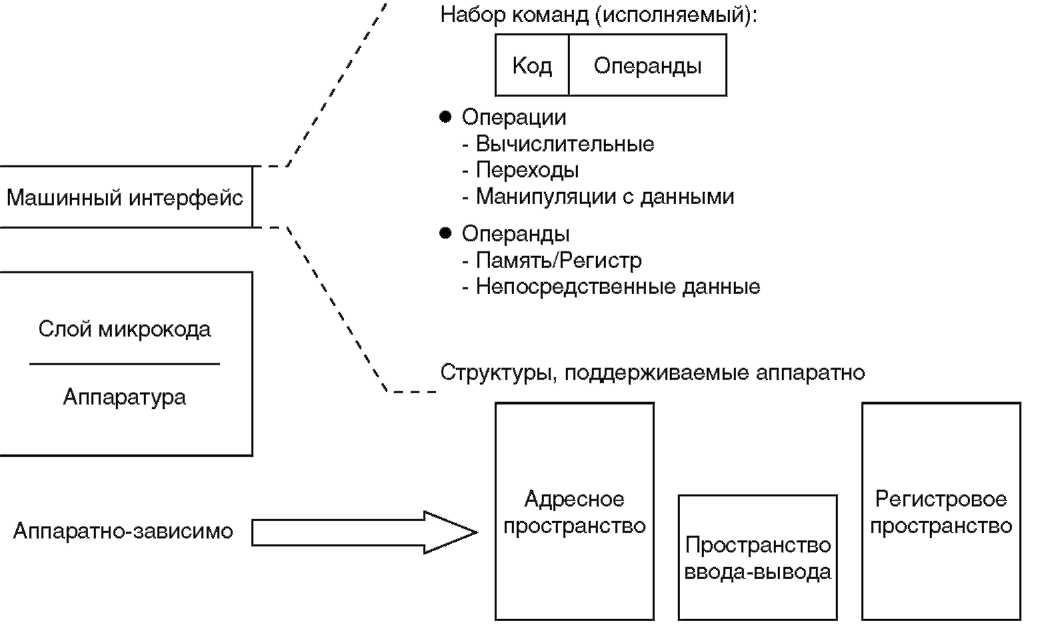

    Рисунок 4.5 Обычный машинный интерфейс


    Обычные машинные интерфейсы работают с содержимым регистров, памяти или непосредственно с данными, записанными в самой команде. Иначе говоря, они «не подозревают» о данных приложения или операционной системы. Возьмем стандартную команду «регистровое сложение». Она задает два регистра процессора и выполняет операцию, извлекая биты из одного регистра, складывая их с битами из другого регистра и помещая результат в определенное место. Смысла этих битов команда «не понимает» —о нем «заботится» программа. Для машины это просто набор битов, к которому применяется алгоритм сложения. То, что в регистрах находятся, например, имена двух сотрудников и поэтому рассматривать их в качестве арифметических операндов нет смысла, никого не волнует. Операции этого уровня просто механически обрабатывают содержимое регистров или памяти.

    Мы уже говорили о недостатке такой структуры — ее существенной зависимости от аппаратной технологии. Так как команды: работают в адресном пространстве, с областями ввода/вывода и регистрами, они привязаны к этим физическим структурам. Изменение последних может потребовать изменения команд. Значит, преобразование существующих программ может вызвать существенные проблемы.

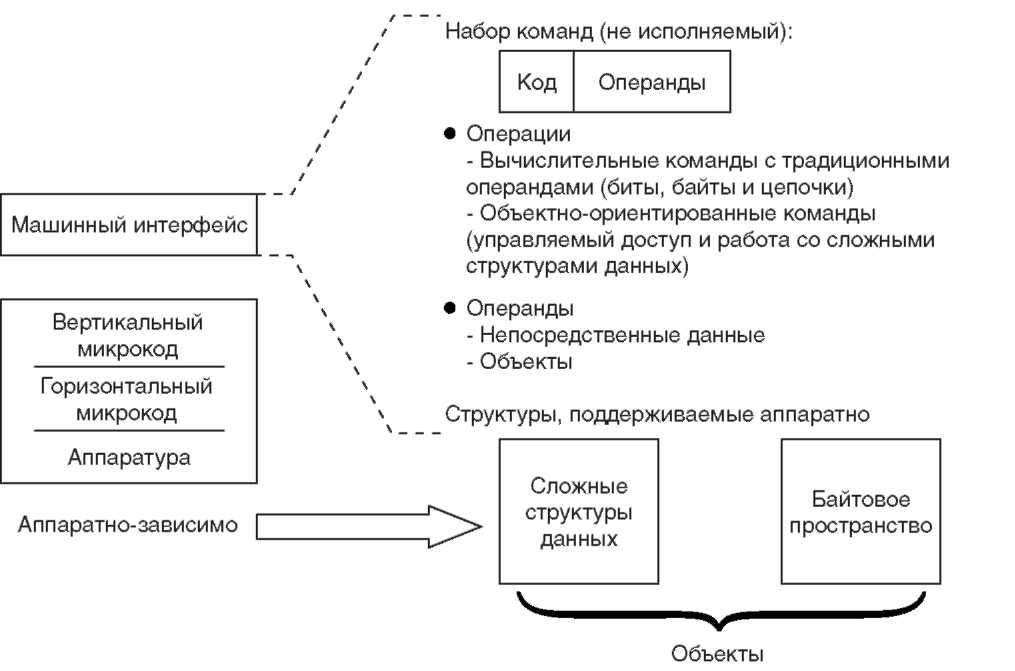

    Рисунок 4.6 Машинный интерфейс AS/400


    Машинный интерфейс AS/400 (см. рисунок 4.6) устроен совсем иначе. У него, как и у обычных, есть набор команд с кодами операций и операндами. Есть в нем и разные типы арифметических операций (например, команды: сложения) и операций передачи управления, работающие с традиционными операндами. Но в отличие от обычного интерфейса в нем есть команды, аналогичные промежуточному представлению, используемому в современных компиляторах ЯВУ, а также структуры данных (объекты).

    Самое важное отличие не в самих командах или операциях, а в используемых ими операндах. В обычном интерфейсе есть регистры, память и непосредственные данные. На AS/400 мы по-прежнему имеем непосредственные данные, но нет ни регистров, ни памяти. Их заменяют объекты.

    В MI определены объекты нескольких типов. Большинство из них — сложные структуры данных, нужные для представления информационных ресурсов. Один из самых важных типов объектов в системе — пространство (просто набор байтов, не связанный с физическим оборудованием). Многие с трудом представляют себе массу подвешенных неизвестно где байтов, им хочется обязательно связать их с аппаратурой. Но в MI понятие пространства не имеет отношения к физической памяти, он абсолютно независим от того, что находится ниже[ 36 ].

    Когда программе MI требуется память, она использует пространство. На этом уровне нет понятий регистров, физической памяти и адресов памяти в традиционном смысле. Например, компилятор AS/400 должен куда-то деть созданный шаблон программы — в пространство!

    Кроме пространств, существуют и другие типы объектов, которые мы обсудим далее. До сих пор мы обсуждали только системные объекты MI. Но объекты поддерживает и OS/400.

    Работа с программами MI

    Несколько команд MI работают с программами. Так как программа представляет собой объект, эти команды: рассматривают программу целиком. Все команды выполняют над программой только операции, имеющие смысл. Есть команда создания программы, но нет команды перемножения программ, так как первая имеет смысл, а вторая — нет. Короче, команды специфичны для объектов того типа, с которым они манипулируют. Команды применяются к объекту целиком, а не к некоторым частям данных внутри объекта. Объект нельзя использовать не по назначению, так что еще одно крупное преимущество объектной ориентации — целостность. Программы в MI играют только присущую им роль. Давайте рассмотрим, как программа создается, уничтожается и материализуется.

    Создание программы

    Программа создается на основе шаблона — заранее описанной структуры со всеми характеристиками определенного системного объекта MI. Шаблон формируется частью компилятора AS/400, отвечающей за генерацию кода. Все системные объекты MI образуются по шаблонам, хранящимся в пространствах MI. Так как объектам разного типа присущи разные характеристики, единого общего шаблона нет — у каждого объекта свой уникальный шаблон.

    Команда создания программы «Create Program» указывает на шаблон программы. Пока мы остановимся на двух типах указателей: системном и пространственном (позже мы увидим, что есть указатели и других типов). Первый направлен на системный объект MI, второй — на байт в пространстве. Длина каждого из этих указателей 16 байт. Через указатели в MI осуществляется адресация, так что указатель в MI можно представлять себе просто как адрес.

    Команда создания программы исполняется с помощью кода, лежащего ниже MI. Сначала через пространственный указатель команды «Create Program» код находит шаблон программы, над которым выполняется синтаксический контроль. Затем транслятор преобразует последовательность команд MI-шаблона программы в последовательность внутренних команд IMPI или PowerPC, которая упаковывается в системный объект MI — программу. Наконец, инициатору запроса возвращается адрес вновь созданной программы в виде системного указателя на этот объект. Если в какой-то части данной операции возникают проблемы, соответствующая диагностическая информация возвращается в виде сообщения.

    Уничтожение программы

    Любой объект на уровне MI, который можно создать, можно и уничтожить. Соответственно на каждую команду создания объектов MI приходится команда уничтожения. Пользователь на уровне MI устанавливает системный указатель на программу или другой объект MI и дает команду: «Уничтожить». Конечно, сделать это просто так нельзя: у пользователя должны быть соответствующие права на доступ к разным объектам.

    Тему прав пользователей по отношению к объектам мы подробно обсудим в главе 7, а сейчас только упомянем, что пользователь может иметь разные уровни прав доступа к разным объектам. Чтобы уничтожать объекты, нужен самый высокий уровень. Как правило, объект может уничтожить только его владелец; но бывают ситуации, когда такие права имеют несколько пользователей. Каждому пользователю в системе соответствует специальный объект — профиль пользователя. Вместе с другими объектами профиль пользователя определяет права данного пользователя по отношению к тем или иным объектам. Когда пользователь прибегает к команде уничтожения, система сначала обращается к его профилю и выясняет, есть ли у него такое право, и лишь в случае утвердительного ответа выполняет операцию.

    Материализация и адаптируемость программы

    Наблюдать характеристики программы поверх MI можно лишь через шаблон программы. Шаблон — результат работы компиляторов ЯВУ. Это самый нижний уровень, на котором возможна работа с компонентами программы поверх MI. Ниже MI программа существует в виде системного объекта, и все работающие с ним команды MI воспринимают его как единое целое.

    Внутри объекта находится последовательность команд IMPI или PowerPC. Объект инкапсулирован, то есть, невидим извне. Это обеспечивает независимость от технологии, однако программа не имеет законченной формы, так как последовательность ее команд невидима.

    Однако, если прикладному или системному ПО необходим доступ к характеристикам программы, команда MI, позволяет эту программу материализовать. Команда материализации указывает на инкапсулированный программный объект, по которому воссоздается шаблон программы. Материализация — операция, противоположная инкапсуляции.

    Технологию материализации не всем просто понять. Честно говоря, обратная компиляция (восстановление исходного текста программы при наличии ее только в откомпилированном виде) не слишком хорошо разработана и многолетние исследования в этой области идут пока без особого успеха.

    Как же решает эту задачу AS/400? Да просто жульничает: она не выполняет де-компиляции последовательности команд IMPI или PowerPC. Вместо этого копия шаблона программы сохраняется вместе с объектом. Когда выполняется команда MI материализующая программу, в ответ возвращается объект шаблона программы.

    Хранение шаблона программы в качестве системного объекта MI и придает System/38 и AS/400 возможности, отсутствующие в других системах. Это позволяет изменять набор команд, не влияя на приложения заказчиков. Изменения вносятся в новую версию транслятора, а затем все программы ретранслируются из своих шаблонов. Наконец, новые последовательности команд снова инкапсулируются в объекты. Все это происходит ниже MI и без участия пользователя.

    Чтобы Вы смогли лучше «почувствовать разницу», обратимся к классическому примеру внедрения System/38 Model 7. System/38 появилась как абсолютно новая система с абсолютно новым набором команд, новыми приложениями и новой ОС. Но как использовать эти команды:, никто точно не знал. Как правило, для того, чтобы достичь максимальной производительности системы, оптимизируют аппаратную реализацию наиболее часто встречающихся последовательностей команд с целью достичь их как можно более быстрого выполнения.

    Первоначально набор команд IMPI имел только 8-битные коды операций, то есть команд не могло быть более 256 (28 = 25 6). Когда начали писать приложения для System/38, то обнаружилось, что нужны новые функции. В ответ мы изобретали новые команды (своего рода болезнь!) и очень скоро вышли за эти пределы.

    Вполне естественно стремление сохранить набор операций небольшим, а следовательно, контролируемым и не избыточным. Но не менее законно желание упростить сложные задачи. Как увязать эти противоречия? Хорошо, если б существовал научный метод создания наборов команд, но, увы! Это скорее искусство, чем наука. Через пару лет мы пришли, как нам казалось, к оптимальному набору команд IMPI. И чтобы добавить эти новые команды, решили ввести в формат команд IMPI расширения кода операции.

    К тому времени мы уже знали, как работать с существующими командами IMPI и как повысить производительность путем перевода наиболее часто используемых команд в другие, более быстрые форматы. Изменение кодов операций означает, что команда, на предыдущей версии оборудования вызывавшая, скажем, загрузку, на новой версии служит для передачи управления. В любой «нормальной» системе такая замена привела бы к хаосу, но не в System/38 — ведь она не зависит от технологии.

    При модернизации оборудования системы устанавливалась и новая версия транслятора. У каждой программы в системе был свой заголовок объекта, который, кроме всего прочего, показывал, какой уровень транслятора использовался для создания программы. При первом исполнении программы система проверяла заголовок и при обнаружении старой версии обрабатывала связанный с объектом шаблон программы новым транслятором, сохраняя новый код IMPI в объекте. После этого программа выполнялась. Ретрансляция производится лишь однажды — при следующих вызовах программы используется новый код.

    Это работало блестяще, но... начались претензии заказчиков: «Я только что °—° установил систему, и мне кажется, что прикладные программы стали работать медленнее». Это и понятно: ретрансляция впервые запущенного приложения приводила к замедлению работы. Как Вы думаете, что мы отвечали? Конечно же — «Попробуйте еще раз». Тот же метод скрытой ретрансляции программ применялся при переходе на RISC-процессоры. Разница была лишь в том, что заказчиков заранее предупреждали, что приложения будут работать, только если не удалена адаптируемость. Что же изменилось со времен System/38?

    AS/400 должна была привлечь и пользователей System/36, и System/38. Между тем вторые привыкли к большим объемам памяти и жестких дисков, так же как и пользователи System/36 — обходиться малым. Поэтому размеры новых программ последних пугали, и казались им чересчур большими.

    Программы для AS/400 действительно впечатляли — ведь каждая хранилась в двух копиях: в инкапсулированной форме и в форме шаблона. Для экономии пространства на диске заказчики могли удалить шаблоны. Это называлось удалением адаптируемости программы (Delete Program Observability), так как после программу уже нельзя было материализовать.

    В результате те, кто удалил адаптируемость некоторых или всех своих программ, должны были вернуться к исходным текстам на ЯВУ и заново откомпилировать их, прежде чем переносить на RISC-процессоры. И хотя на AS/400 это все равно проще, чем на большинстве других систем, все же перенос не выполнялся автоматически, как при наличии программного шаблона.

    Внутри шаблона программы

    Чтобы выяснить, что там происходит, возьмем в качестве примера шаблон программы ОРМ, хотя он и не поддерживается на RISC-системах. Я выбрал ОРМ по двум причинам. Во-первых, это дает возможность рассмотреть еще несколько интересных концепций, лежащих в основе оригинального набора команд MI. Во-вторых, некоторые детали шаблона программы ILE не опубликованы. И поэтому прежде чем заняться шаблоном программы ОРМ, рассмотрим те изменения, которые были внесены в программную модель ILE.

    При создании компиляторов для программной модели ILE, в MI были добавлены новые команды. Некоторые из них имеют структуру близкую к W-коду, используемому компиляторами ILE, однако не совпадают с его командами в точности. Права на W-код принадлежат лаборатории IBM в Торонто (Toronto), Канада, которая пока не желает лицензировать интерфейс W-кода кому-либо за пределами IBM, опасаясь, что другие смогут разрабатывать и продавать компиляторы для AS/400. Мы решили определить команды! MI, которые похожи, но не в точности совпадают с W-кодом, чтобы не связываться с Торонто, если там когда-либо будет принято решение открыть этот интерфейс другим фирмам.

    Наилучший целевой компьютер для компиляторов ILE — стековая машина, поэтому MI был расширен для поддержки стеков. Стек — набор данных, хранящихся последовательно. Первый помещенный в стек элемент называется его дном, последний — вершиной. Для работы со стеком используются команды без явного указания операндов, которые определяются путем извлечения из стека двух верхних элементов. В противоположность этому, команды ОРМ имеют два операнда, заданных непосредственно в команде. Для стековой машины операция задается после операндов. Такая форма записи называется постфиксной или обратной польской в честь математика Лукашевича (J. Lukasiewicz), исследовавшего ее свойства[ 37 ].

    Интересно, что архитектура, разработанная в 1972 году, имела аналогичную поддержку стека. В то время многие полагали, что блочно-структурированные языки, такие как PL/1, станут очень популярными. Но они так и не вытеснили RPG и Cobol, так что стек был временно отвергнут. Теперь, с появлением таких языков как С, мы снова вернулись к нему.

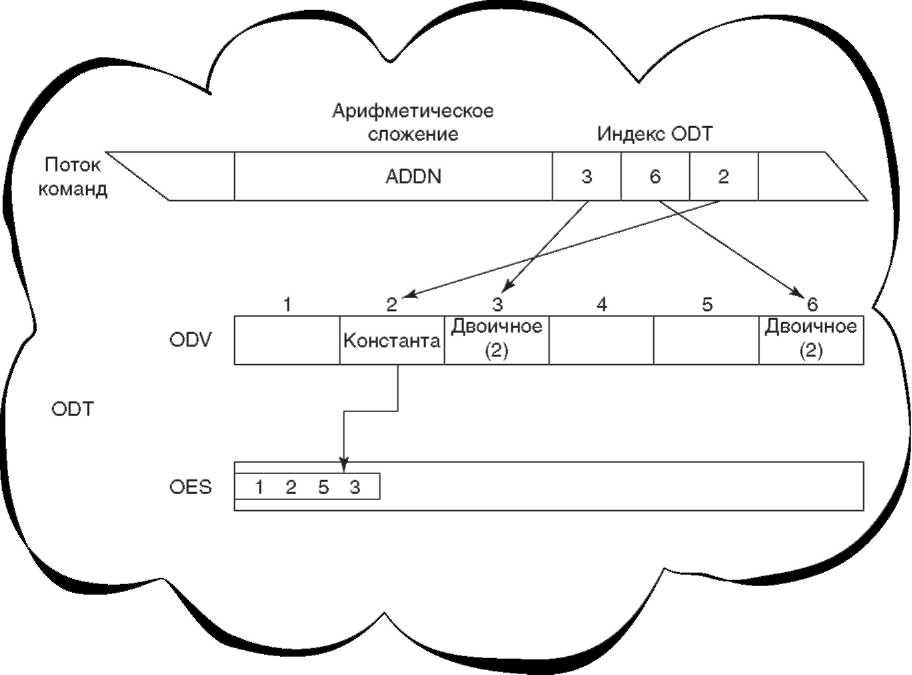

    Рисунок 4.7 Команды и ODT


    Шаблон программы состоит из нескольких частей. Шаблон программы ОРМ содержит заголовок, последовательность команд MI, пользовательские данные и структуру под названием таблица определения объектов ODT (object definition table). Команды и ODT представлены на рисунке 4.7. Последовательность команд на рисунке содержит пример команды MI. Использована классическая команда OPM с тремя операндами —арифметическое сложение. Она состоит из кода операции, за которым следуют три значения, используемые для поиска трех операндов. Каждое из них является индексом в ODT. Показанная на рисунке команда запрашивает сложение операнда 6 с операндом 2 и помещение суммы в операнд 3.

    ODT состоит из двух компонентов. Первая — ODV (ODT Direction Vector) — содержит по одному элементу для каждого операнда программы. Все элементы имеют одинаковую длину, так что значение из последовательности команд может использоваться как индекс в ODV. Элементы ODV описывают операнды. В нашем примере, операнды 6 и 3 — это двоичные числа длиной 2 байта, а операнд 2 — константа. Константы и другие типы операндов могут иметь переменную длину, что задает необходимость второго компонента ODT. OES (ODT Entry String) содержит операнды переменной длины, не умещающиеся в ODV. Содержимое поля ODV указывает на начало цепочки в OES. В нашем примере операнд 2 представляет собой константу 1253.

    Пример иллюстрирует несколько характеристик команд MI модели ОРМ. Во-первых — это команда арифметического сложения. Это не команда двоичного или десятичного сложения, или сложения с плавающей запятой; она универсальна. Формат операндов команды определяется в ODT. В нашем примере используются двоичные целые операнды, но они могли бы иметь любой числовой формат. За генерацию необходимых преобразований отвечает транслятор.

    Во-вторых, из примера видно, что ОРМ MI — неисполняемый интерфейс. Обратите внимание, что ни с операндом 3, ни с операндом 6 не связаны значения. Элемент ODV эквивалентен объявлению переменной. Память для переменной не выделена, так что транслятор обязан завершить компиляцию и назначить переменным регистры или области памяти.

    И, наконец, в примере показана обычная вычислительная команда. Команда, работающая с объектом, имела бы аналогичный формат, но в ODT было бы указано, как найти объект (детали адресации объектов будут рассмотрены в главе 5).

    Форматы команд MI

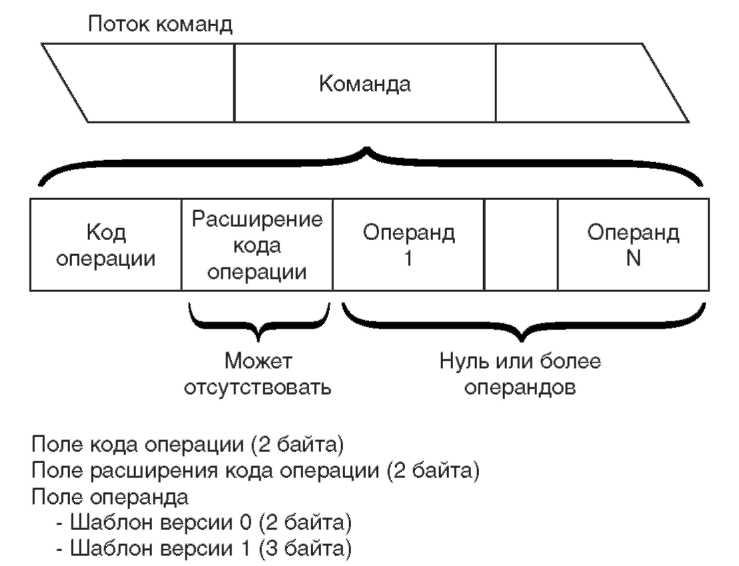

    Рисунок 4.8 Формат команд MI


    На рисунке 4.8 показан формат команд ОРМ MI в потоке команд. Команда состоит из кода операции, необязательного расширения кода операции, а также нуля или более операндов. MI проектировался в расчете на последующие расширения, так что формат команды допускает увеличение числа команд и операндов. Код операции и его расширение представляют собой 16-разрядные поля. Поле операнда, используемое как индекс в ODV, первоначально на System/38 имело длину 16 бит, но затем было расширено до 24 бит. Это означает, что в программе может быть до 16 миллионов (224) разных операндов, и эта цифра может быть увеличена.

    Экономия памяти не была слишком важна для шаблона программы. Например, команда арифметического сложения заняла бы 2 байта для кода операции, 2 байта — для расширения кода операции и 9 байтов — для операндов. Получается 13 байтов, и мы еще не учли пространство для операндов в ODT. Не удивительно, что пользователи System/36 были недовольны объемом дискового пространства, занимаемого программами.

    Код операции MI

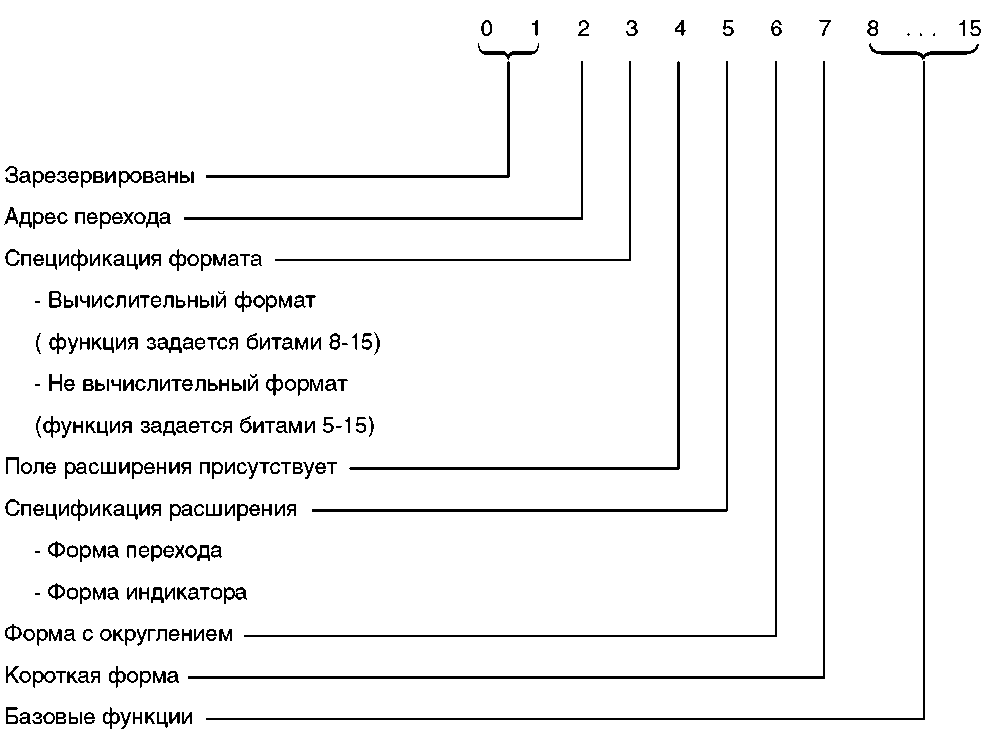

    В таблице 4.14 показано назначение битов кода операции MI. Бит 3 задает вычислительный или невычислительный формат команды. Во втором случае функция, которая должна быть выполнена, закодирована в битах 5-15 кода операции. Функция, выполняемая вычислительной командой, задается битами 8-15. В этом случае, как в примере с арифметическим сложением, биты 5-7 содержат дополнительную информацию о команде.

    Бит 6 вычислительного формата указывает, должно ли производиться округление. Обычно, округление характерно для арифметики с плавающей запятой, однако, проектировщики MI имели в виду не это. AS/400 — это машина для коммерческих расчетов, и округление, используемое в MI — это десятичное округление. Десятичные данные рассматриваются как данные с плавающей десятичной запятой.

    Бит 7 указывает на сокращенную форму команды, что также имеет смысл только для вычислительных команд. В нашем примере арифметического сложения участвуют три операнда. Два из них складываются, и результат помещается в третий, то есть два первых операнда не изменяются. Сокращенная команда также складывает первые два операнда, но результат помещается в первый операнд. Таким образом, сокращенная команда использует формат только с двумя операндами.

    Таблица 4.1 Назначение битов кода операции


    Наконец, в вычислительном формате имеются два бита, описывающих расширение кода операции. Биты 4 и 5 определяют наличие расширения и если таковое присутствует — способ его использования. Это требует более подробного объяснения.

    Расширение кода операции

    Расширение кода операции MI занимает следующие 16 бит команды и имеет две формы: опция перехода и опция индикации. Наличие расширения задается установкой бита 4, а в положительном случае разряд 5 выбирает опцию перехода или индикации.

    В случае использования опции перехода расширение кода операции делится на четыре 4-разрядных поля. Каждое из них применяется для определения возможностей перехода для данной команды. В процессе исполнения любой вычислительной команды MI возможен условный переход. Другими словами, в зависимости от результатов вычисления следующая команда MI может быть выбрана из некоторого другого места последовательности команд.

    Рассмотрим первое 4-разрядное поле расширения. Значение 1 (двоичное 0001) в этом поле означает переход в том случае, если в результате вычисления получено положительное число. Значение 2 (двоичное 0010) задает переход при отрицательном значении результата. Если же поле имеет значение 4 (двоичное 0100), то переход выполняется при результате равном 0. Имеются также значения для перехода при ненулевом, неположительном, неотрицательном и не ненулевом результате. Кроме того, та же самая комбинация битов может иметь разный смысл для разных типов команд. Например, команда сравнения интерпретирует биты иначе, чем команда сложения.

    Если условие перехода, заданное первым 4-разрядным полем выполнено, то цель перехода может быть найдена за последним операндом команды. Если условие перехода не выполнено, то будет исполняться следующая команда по порядку. Такие возможности команд приводят к увеличению их длины.

    Так как каждое из четырех 4-разрядных полей расширения используется для задания условия перехода, то каждая вычислительная команда может содержать до

    четырех условий и до четырех целей перехода. Если нужно менее четырех условий, то значение 0 задает отсутствие перехода.

    Возможность MI выполнять переход в четыре точки после каждой вычислительной команды обеспечивает набору команд большую мощность за счет их удлинения. В примере с арифметическим сложением — до четырех целей перехода, что увеличивает длину команды еще на 12 байтов. Команда может занимать в памяти до 25 байтов. Это не создает проблем во время выполнения, так как команды: MI не исполняются непосредственно. Однако размер программы увеличивается.

    Опция индикатора работает аналогично опции перехода. Расширение содержит те же четыре 4-разрядных поля с теми же возможными значениями. Отличие в том, что вместо перехода при выполнении условия устанавливается индикатор. Индикатор представляет собой переменную в памяти, содержащую десятичные значения 1 или 0. Если в процессе выполнения вычислительной команды условие, заданное 4-разрядным полем, выполнено, то индикатор устанавливается в значение 1, в противном случае —в значение 0. Как и в случае перехода, в команде может быть задано до четырех индикаторов, которые указываются следом за операндами.

    Многие читатели узнали в этом описании индикаторы RPG. Возможность установить индикатор и затем, в зависимости от его значения, выполнить некоторое действие восходит к оборудованию обработки единичных записей. Индикаторы RPG поддерживаются набором команд MI непосредственно[ 38 ]. На первый взгляд, эта возможность кажется устаревшей. Однако многие самые современные RISC-процессоры используют прием записи в регистр значения 0 или 1 для индикации результата вычисления. То есть, индикаторы живы и в добром здравии.

    Примеры команд MI

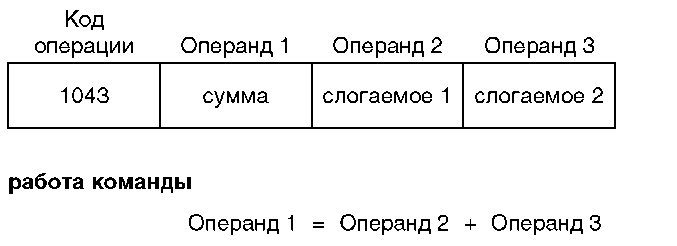

    Рисунок 4.9а Команда арифметического сложения (ADDN)


    На рисунках 4.9а, 4.9б и 4.9в показаны форматы трех команд ОРМ MI. Команда арифметического сложения ADDN имеет шестнадцатиричный[ 39 ] код операции 1043, а также три операнда. Это вычислительная команда, и функция сложения в ней имеет код 43.

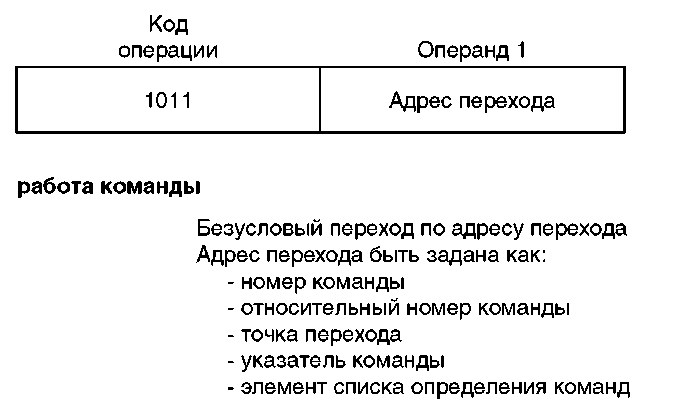

    Рисунок 4.9b Команда перехода (B)

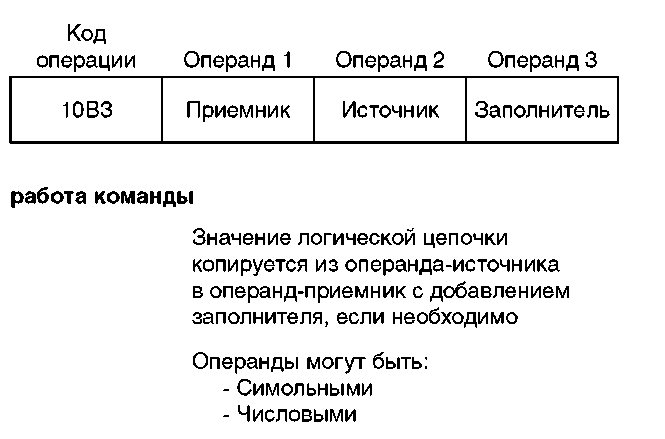

    Рисунок 4.9c Копирование байтов с выравниванием влево и заполнителем (CPYBLAP)

    В таблице 4.27 приведены 11 других форм ADDN. Различные варианты команды получаются путем комбинации опций сокращенной команды, округления, индикатора и перехода. Обратите внимание, что кодом функции по-прежнему остается 43.


    ADDNS1143Короткая
    ADDNR1243С округлением
    ADDNSR1243Короткая с округлением
    ADDNI1843Индикаторная
    ADDNIS1943Индикаторная короткая
    ADDNIR1A43Индикаторная с округлением
    ADDNISR1B43Идикаторная короткая с округлением
    ADDNB1C43С переходом
    ADDNBS1D43Короткая с переходом
    ADDNBR1E43С оКороткая с округлением и с пере-
    ходом

    Таблица 4.2 Формы команды арифметического сложения

    Команда перехода (рисунок 4.9б) имеет только один операнд — точку перехода и задает безусловный переход. В MI нет отдельной команды условного перехода, а все условные ветвления выполняются в результате некой вычислительной команды. Так как переход является не вычисляемой командой, у нее нет разных форм, как у ADDN.

    Третья команда (рисунок 4.9) имеет чудесное, хоть и немного длинное, имя «CPYBLAP» («Copy Bytes Left-Adjusted with Pad»). Она позволяет скопировать строку байтов из одного поля в другое. Байты выравниваются по левому краю принимающего поля, и если исходное поле короче принимающего, то оставшиеся байты будут заполнены заданным значением. Понятно, что это лишь одна из многих команд копирования в MI. В большинстве коммерческих приложений копирование используется очень интенсивно. Возможно, читатель узнал в «CPYBLAP» аналог оператору «Move» в языке Cobol или «MOVEL» с P в колонке полувыравнивания из RPG.

    Мы рассмотрели лишь три команды MI (а есть еще сотни и сотни других) и только команды: MI (вычислительные и перехода) модели OPM. Как уже упоминалось, существуют также вычислительные команды и команды перехода для поддержки ILE. В следующих главах мы поговорим о командах для работы с объектами.

    Выводы

    Независимость от технологии, обеспечиваемая MI, чрезвычайно важна, так как позволяет избегать изменений в пользовательских приложениях и в OS/400. Все возможности нового оборудования могут быть задействованы сразу же после его установки.

    Но это не единственное преимущество MI! Вычислительная среда со временем меняется: наглядные примеры — приложения клиент/сервер и концепция сетевых вычислений. Если бы AS/400, первоначально предназначенная для интерактивной работы, не смогла приспособиться к роли сервера, она бы уже давно устарела.

    MI — мощнейший интерфейс не только в силу своей независимости от технологии, но и благодаря возможностям расширения. Новые инструкции и функции присутствуют почти в каждой версии системы. Интерфейс MI ориентирован на приложения, так как поддерживает необходимые для этого API, и по мере появления новых приложений добавить новые API не составит проблемы. Расширяемость архитектуры MI делает этот интерфейс чрезвычайно долговечным.


    Примечания:



    3

    3Мы даже изменили название нашей операционной системы для AS/400 на Operating System/400 (OS/400). Но до сих пор многие разработчики по-прежнему называют ее XPF — это сокращение от Extended CPF. Control Program Facility (CPF) — название операционной системы для System/38.



    35

    Оптимизирующий транслятор, известный под названием ОХ, был создан совместно Рочесте-ром и исследовательской лабораторией IBM в Хайфе (Haifa), где накоплен большой опыт разработки машинно-зависимых приемов компиляции для конвейерных суперскалярных процессоров. В Хайфе было создано несколько компонентов ОХ.



    36

    Специалисты по AS/400 любят рассуждать об одноуровневой памяти. Как мы только что убедились, в MI вообще нет памяти. Таким образом, одноуровневая память невидима или находится вне MI; скорее, это часть внутренней реализации AS/400.



    37

    Правильней было бы назвать эту запись "записью Лукашевича". К сожалению, немногие американцы могут правильно произнести или написать эту фамилию, так что прижилось название "польская".



    38

    Многие годы ходила шутка, что безотказный прием для того, чтобы собрать большую аудиторию на конференции пользователей — включить слово «индикатор» в название презентации. По общему мнению, зал будет забит до отказа.



    39

    Шестнадцатиричные числа — элемент системы счисления с основанием 16. В этой системе используются 16 цифр 0-9 и А-F. Часто для краткости в шестнадцатиричном виде представляют наборы битов. Каждое 4-битное поле может быть представлено одной шестнадцатиричной цифрой. Так, двоичное 0001 в шестнадцатиричной системе будет 1, 0010 — 2... 1111 — F.
