Глава 4. Экспонометрия

Термины «тоновоспроизведение» и «цветовоспроизведение» нередко употребляют как синонимы, однако это допустимо только при черно-белых съемках; в этом случае цветопередача объекта сводится только к тонопередаче цветов, то есть к воспроизведению яркостных различий цветов — различий по их светлоте. При цветных же съемках в задачу цветовоспроизведения входит передача цветов по всем трем параметрам: цветовому тону, светлоте и насыщенности. Таким образом, воспроизвести цвет, — значит решить две задачи: воспроизведение тонов (светлот) и воспроизведение цветностей. Они взаимосвязаны, так как возможность правильного воспроизведения цветности в огромной степени зависит от правильной передачи тонов (светлот). Другими словами, цветовоспроизведение находится, повторяю, как бы внутри тоновоспроизведения, ибо цветовоспроизведение для разных участков реального объекта съемки — это цветоделение на разных яркостных уровнях (в светах, в тенях, в бликах и т.п.). На примере цветового тела мы хорошо видим, что никакой самый яркий цвет не может быть ярче белого и никакой самый густой цвет не может быть темнее черного; по крайней мере, это полностью применимо к любому предметному цвету.

В фотографических процессах тоновоспроизведения различают две стороны — объективную и субъективную. К объективной стороне относится фототехнический механизм воспроизведения тонов объекта в негативно-позитивном процессе. Получаемый в результате позитив с большей или меньшей точностью воспроизводит оптическими плотностями в каждом из слоев пленки градации тонов объекта. К субъективной стороне относится психофизиологический механизм восприятия позитивного изображения. Здесь действуют факторы, определяющие способность глаза к восприятию градации тонов на экране или на мониторе. Главный из них — чувствительность глаза к яркостям цветов на экране при том или ином уровне адаптации. Конечной задачей воспроизведения тонов считается не просто позитивное изображение на пленке, а воспринимаемое зрителем на экране качество этого изображения. Такая постановка вопроса, соответствуя истинному положению дела, ведет к более правильному пониманию технических и изобразительных средств.

Таким образом, на тоновоспроизведение влияют следующие факторы: интервал яркостей объекта, наличие светофильтра или насадки перед объективом, светорассеяние в системе объектив — камера, форма характеристических кривых и градиент проявления негативной пленки, способ печати позитива и величина светорассеяния в копировальном аппарате, характеристические кривые позитивной пленки и градиент проявления этой пленки, факторы проекции и засветка экрана посторонним светом. А при перегонке на видеоноситель — соответствующая настройка установки телекино и просмотрового монитора.

Международный стандарт на сквозной кинематографический процесс применительно к цвету предусматривает довольно жесткую регламентацию многих из этих факторов на основе оптимизации. Только так может быть решена задача правильного тоновоспроизведения, а значит, и цветовоспроизведения, если говорить об объективной стороне дела. Что же касается субъективной стороны, то из одного маленького примера читателю станет ясно, насколько важно, на каком уровне яркости во время восприятия находится тот или иной цвет объекта. Представим себе пасмурный дождливый день и поток легковых машин, который вы видите из своего окна. При наблюдении с верхней точки легковые машины на фоне мокрого, почти черного асфальта мостовой кажутся необыкновенно яркими по цвету, потому что в этом случае глаз адаптируется по самому светлому участку в кадре внимания — по машинам. Их цвет при этом находится для нас в верхнем, самом благоприятном для цвета уровне яркости, т.е. довольно близко к уровню белого. Если же поменять точку зрения на нижнюю и наблюдать эти же цветные машины не на темном фоне, а на фоне светлого пасмурного неба, то цвет машин уже не будет восприниматься нами как яркий и насыщенный, потому что в кадре внимания самым ярким элементом будет пасмурное белое небо и глаз адаптируется по нему, а цвет машин по своей относительной яркости к небу переместится в нижний уровень яркости и уже в силу этого не будет восприниматься так, как он смотрелся на темном фоне с верхней точки. Ясно, что в действительности цвет машин остался прежним, изменилось лишь наше восприятие этого цвета.

Этот пример дает представление об изменении цвета, происходящем постоянно под действием контраста и силы освещения, и различной адаптации, когда в светах предметный цвет один, а в полутенях и тенях — другой. Это изменение предметного цвета в живописи называется валерами. В сущности, валеры в живописи — это есть признак настоящей живописности. Валеры — это не выдумка художника, а закон нашего психофизиологического восприятия, который в одинаковой степени действует в любом изобразительном искусстве, в любом цветном изображении, просто технология воспроизведения этого явления в живописи одна, а в кино, телевидении и фотографии — другая.

Дело в том, что никакой видимый цвет не может быть воспроизведен на экране похожим, если в результате правильного экспонирования он в изображении не будет размещен на том же уровне яркости, на каком он воспринимался нами в объекте. Ведь цветовоспроизведение — это цветоделение и синтез на определенном светлотном уровне в пределах бликов, светов и теней.

Задача экспонометрии не может быть полностью разрешима лишь путем технического подхода к этой проблеме. Потому что кроме чисто технической задачи получения хорошего изображения (в первую очередь хорошего негатива, который легко печатается), перед кинооператором всегда стоит и творческая задача: как подобрать такие условия адаптации по тону и цвету для всей цветовоспроизводящей системы, чтобы затем, при восприятии готового изображения, зритель чувствовал то же самое, что ощущал кинооператор при восприятии объекта. Сходство психофизиологических реакций при восприятии объекта и его изображения — важнейшая творческая задача, решаемая, естественно, техническими средствами, (илл.35,цв).

Интервал яркостей объекта, изображенного на илл.35, намного превышает величину ОВК (или, говоря иначе, широту сквозного кинематографического процесса), но при этом правильно выбран уровень светлотной адаптации системы. «Пленка» адаптирована точно так, как адаптировался глаз при восприятии этого объекта.

Для понимания алгоритма «правильной экспозиции» важно осознать: несмотря на то, что контраст объекта превышает величину ОВК, а контраст изображения равен величине ОВК, в данном случае ощущение психологически точного подобия не нарушается. Это объясняется правильно выбранной светлотной адаптацией сквозного кинематографического процесса по отношению к визуальному восприятию объекта. При этом каждый цвет в изображении располагается на том светлотном уровне, на каком он воспринимался зрительно, при рассматривании объекта. Вероятно, многие неясности в вопросах экспонометрии в первую очередь связаны с недооценкой этого обстоятельства. Алгоритм правильной экспозиции, прежде всего, должен учитывать особенности психофизиологического восприятия объекта и затем его изображения. Негатив же при всей важности его сенситометрических параметров является лишь промежуточным звеном, одним из элементов «черного ящика» сквозного кинематографического процесса (СКП).

Конечный результат всех экспонометрических расчетов выражается в том, что кинооператор оценивает: во-первых, как соотносится интервал яркостей объекта с оптимальным визуальным контрастом, и если он больше ОВК, то в какой степени можно пренебречь деталями (а, следовательно, и цветом) в самых темных или самых светлых участках получаемого при съемке изображения, но так, чтобы изображение воспринималось как сам объект. В сущности, ничего другого от экспонометрии и не требуется.

Задача выглядела бы чрезвычайно просто, если бы не большое количество переменных величин, заключенных в «черном ящике», мешающих получению стабильного и воспроизводимого в течение длительного времени результата. Сегодня проблема в значительной степени сводится к тому, чтобы согласовать, какие параметры сквозного кинематографического процесса должны быть жестко стабилизированы, а какие могут быть оставлены плавающими для более точной настройки всей системы, и решить, какие технологические меры надо предпринять, чтобы эти параметры соответствовали международным стандартам.

А теперь немного истории. В 1932 году был изобретен первый фотоэлектрический экспонометр, и с тех пор не прекращаются попытки усовершенствовать и автоматизировать процесс определения экспозиции. Они во многом увенчались успехом. Во всяком случае то, что раньше являлось прерогативой мастерства, сегодня, благодаря этим успехам, доступно рядовому любителю, если его камера снабжена автоматическим устройством для определения и установки экспозиции. После того как возникла техническая возможность создать систему «TTL» («Сквозь объектив»), вновь выявилось преимущество метода измерения яркости перед методом замера освещенности, потому что при подобном измерении яркости автоматически учитывается величина светопропускания реального объектива. Первые системы «ТТL» могли измерять только интегральную яркость в поле визирования, поэтому приходилось вводить систему поправок, иногда довольно значительных, особенно в тех случаях, когда контраст объекта сильно отличался от величины оптимального визуального контраста.

В системе «ТТL» серое поле с коэффициентом отражения 0,18(18%) является аналогом съемочного объекта, имеющего оптимальный визуальный контраст, т.е. интервал яркостей, равный 1:40. Это среднее серое поле, или, как его называют во всем мире, «MID TONE», служит критерием, яркость которого является определяющей при расчете необходимой диафрагмы, исходя из чувствительности пленки, степени ее проявленности (градиента проявления) и освещенности на объекте.

Яркость этого серого поля является среднеарифметической величиной между уровнем белого и уровнем черного для глаза и считается ключевой; по ней, как было сказано, определяют диафрагму и выдержку для получения ключевой плотности в негативе. Затем ключевая плотность в негативе, при печати на оптимальном копировальном свете, даст в позитиве такую плотность, которая при проекции на экране будет выглядеть точно так же, как выглядело «среднее серое поле» в объекте при съемке. Таков алгоритм экспозиции в системе «TTL» (илл.39)

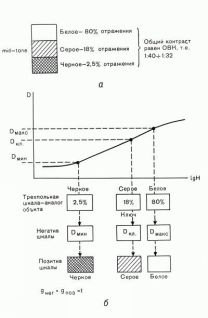

Илл.39. Алгоритм экспозиции в системе «TTL».

Система «ТТL» гарантирует точную передачу среднего серого поля или любого другого объекта, контраст которого не больше величины ОВК. Если контраст больше, то приходится прибегать к поправкам, которые очень часто носят слишком субъективный характер. Главный недостаток этой системы заключается в том, что самые разные объекты с различными контрастами при расчете экспозиции всегда интегрируются в одно и то же средне-серое поле, которое обозначается на всей длине характеристической кривой негатива одной лишь точкой. Правильность определения экспозиции зависит не столько от класса точности измерительного прибора, но главным образом от того, какой участок кадра считается сюжетно важным. Если бы можно было отдельно измерить яркость сюжетно важной детали (обычно лица), а отдельно - фона, то была бы реализована одна из главных особенностей психологии восприятия: определение соотношения «фигура-фон».

В системе «Norwood-Binary» поле фотометрирования «TTL» было разделено на две неравные части: центральную (кружок), которая давала 70% информации о яркости объекта, и краевую (занимающую остальное поле визирования), которая давала 30% информации о яркостях, попадающих в эту зону. Дальнейшее развитие этого принципа привело к тому, что поле фотометрирования стали делить не на две, а на гораздо большее количество частей, имеющих подчас довольно причудливую форму (илл.40).

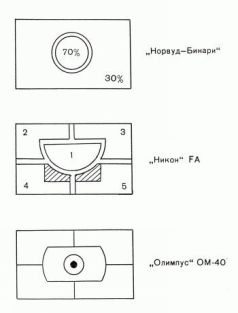

Илл.40 Различные конфигурации и расположение полей фотометрирования в системе «TTL».

Несмотря на привлекательность подобных устройств для любительской практики, они не пригодны для решения задач, возникающих в практике профессиональной, потому что главный вопрос экспонометрии — степень светлотной адаптации пленки в зависимости от адаптации нашего зрительного анализатора при восприятии объекта — принципиально не может быть решен техническими средствами, это прерогатива автора изображения, т.е. человека.

Профессионалы для измерения яркости используют точечные яркомеры или спотметры («sроt» — в переводе с английского «пятнышко») с углом фотометрирования 1 градус, которые очень удобны для измерения яркости детали объекта. Не определив интервал яркостей снимаемого объекта и не соотнеся его с оптимальным визуальным контрастом, невозможно успешно решить экспонометрическую задачу. Теоретической основой для экспонометрии по-прежнему служит зонная теория Адамса, которая рассматривает любой съемочный объект как ряд различных зон с разной яркостью (в результате разных коэффициентов отражения или разной освещенности в светах и тенях, а чаще и того и другого). В табл. 3 представлен равноступенный ряд яркостей, выраженный в относительных экспозиционных единицах («EV»), а рядом соответствующие значения стандартных единиц яркости («кандела на квадратный метр» и «фут-ламберт»).

Таблица 3 (картинки пока нет, на днях повесим)

Перевод относительных экспозиционных единиц «EV» в стандартные единицы яркости — «кандела/м2» и «фут-ламберт»

На илл.34, поясняющей принцип оптимального визуального контраста, отмечен участок в пять ступеней (5 stops), который определяет яркостную разницу между белым с фактурой и черным с фактурой.

Поэтому объект, имеющий оптимальный визуальный контраст, вполне может быть представлен серой шкалой. Для удобства серая шкала должна иметь оптимальный визуальный контраст и быть равноступенной, т.е. числа яркостей полей такой шкалы должны составлять геометрическую прогрессию. Равноступенный ряд полей шкалы по сравнению с рядом, имеющим произвольную градацию, во много раз удобнее как для визуального, так и для измерительного контроля. Все ошибки тоновоспроизведения хорошо различаются глазом именно на такой шкале. Равноступенность шкалы — ценное ее свойство и в экспонометрическом отношении. Снимая шкалу с константой плотности 0,3, мы осуществляем с ее помощью столько одновременных экспозиций, сколько полей содержится в этой шкале. Причем каждая экспозиция последовательно отличается от другой в 2 раза, т.е. ровно на одну диафрагму («1 stop»).

Негативное изображение равноступенной серой шкалы является, по существу, как бы сенситограммой, отличающейся тем, что она экспонирована не в сенситометре, а в съемочной камере. В этом заключается ее определенное преимущество перед лабораторной сенситограммой, так как при ее экспонировании в условиях реальной съемки автоматически учитываются особенности освещения при съемке, особенности съемочной оптики, насадок и всех факторов съемочной камеры, влияющих на величину экспозиции. Разницу в плотностях смежных полей шкалы в негативе можно рассматривать как следствие двукратных изменений освещенности объекта при постоянной диафрагме. Другими словами, каждая пара смежных полей равноступенной шкалы с константой плотности 0,3 показывает, как изменилась бы плотность в негативе той или иной детали объекта, если ее освещенность (или яркость) изменить при съемке в 2 раза. И в то же время негативное изображение шкалы показывает, как изменилась бы плотность негатива, если манипулировать диафрагмой объектива.

Зная, что цветность любого хроматического цвета физически обусловлена определенными соотношениями его зональных яркостей (в синей, зеленой и красной областях), мы можем рассматривать задачу цветовоспроизведения как возможно более точное фотографическое воспроизведение соотношений зональных яркостей цвета, при этом серый цвет должен выражаться одинаковыми значениями в каждой из трех зон. Это и определяет смысл применения серой шкалы как средства контроля цветопередачи, поскольку на сером отклонения цветопередачи в любую сторону лучше всего заметны при визуальном контроле изображения серой шкалы. Особенно это актуально при контроле одноступенного процесса на обращаемой цветной пленке, где нет позитивного процесса и, следовательно, невозможна никакая цветовая коррекция при печати.

При съемке еще используется цветная контрольная шкала, которая состоит из двух рядов, в первом ряду находятся шесть цветов максимальной насыщенности: три основных (синий, зеленый и красный) и три дополнительных (желтый, пурпурный, голубой). А во втором ряду те же цвета, но имеющие минимальную насыщенность за счет разбеливания, т.е. максимальной примеси белого к цвету, позволяющей, однако, визуально различать его цветность.

На практике применяются 8-ми, 10-ти и 20-типольные серые шкалы, мы же для простоты в наших расчетах будем пользоваться 6-польной серой шкалой, она и будет служить нам аналогом объекта съемки, имеющим контраст, равный ОВК.

Таблица 4 (картинки пока нет, на днях повесим)

Визуальное восприятие яркости и коэффициент отражения

Общий интервал яркостей равен ОВК. Серое среднее поле шкалы определяет необходимую диафрагму, при этом +2stops вверх - это уровень белого, а -3stops вниз - это уровень черного. Всего 5 диафрагм, т.е. контраст 1:32, или в логарифмическом выражении 1,5.

Точки экспонометрических замеров на реальном объекте должны выглядеть следующим образом (илл.41, 42)

Илл. 41 Точки экспонометрических замеров на шкале яркостей, условно изображающей объект с достаточно большим контрастом (от 2 до 19 EV), т.е. превышающим ОВК.

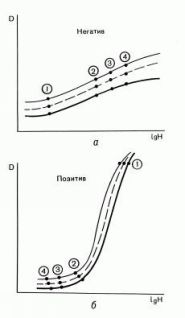

Илл. 42 Характеристические кривые негативной (а) и позитивной (б) пленок с нанесенными на них основными точками экспонометрических замеров.

Теперь следует сказать о пресловутых «хвостах» характеристических кривых светочувствительных материалов, в так называемых участках «недодержки» и «передержки», которые в действительности не имеют никакого отношения к экспонометрии и вообще к профессиональной практике.

В кино для построения изображения используют только прямолинейный участок характеристической кривой негатива, это необходимо твердо запомнить.

Критериальная плотность, по которой определяют светочувствительность, выражается величиной Dо +0,2, т.е. плотностью, на 0,2 превышающей плотность вуали. Она передает в негативе яркости, которые можно в объекте охарактеризовать как черное с фактурой или предел цвета, и лежит эта плотность на характеристической кривой всегда в начале прямолинейного участка. Фирма «Kodak» для практического определения светочувствительности рекомендует пользоваться критерием 0,7 над плотностью вуали. Эта точка находится в середине прямолинейного участка характеристической кривой и соответствует средне-серому на объекте съемки. Максимальные же плотности в негативе, которые способны пропечататься и получиться в позитиве белым с фактурой, никогда не доходят до участка передержки, а всегда располагаются в верхней части прямолинейного участка. Это объясняется тем, что градиент негатива в кинематографе редко превышает величину 0,65, а международный стандарт вообще предусматривает эту величину для среднего зеленочувствительного слоя в пределах 0,51 («Коdaк»).

Практическая светочувствительность очень тесно связана с градиентом, при котором ее определяют, поэтому для практики величина плотности среднего серого поля (ключевого поля) не менее важна, чем плотность, изображающая глубокие тени, т.е. плотность в критериальной точке (точке уровня черного). А их взаимосвязь определяется величиной градиента проявленности негатива. Чем больше градиент, тем дальше эти точки отстоят друг от друга на прямолинейном участке характеристической кривой и тем выше должен быть номер копировального света, чтобы серое среднее поле (ключевое поле) на экране было похоже на среднее серое поле на серой шкале, то есть в объекте съемки.

Прирост плотности от поля к полю в негативе, как известно, определяется по формуле:


/\ D нег = 0,3 * g нег


Сравним два негатива шестипольной серой шкалы, проявленные до разных градиентов. Видно, что их интервалы плотностей довольно сильно зависят от градиента проявления:

Вариант 1: градиент = 0,51; прирост плотности в соответствии с формулой = 0,15.

 Плотности в зелено-чувствительном слое: 0.2 | 0.35 | 0.5 | 0.65 | 0.8 | 0.95 |


Вариант 2: градиент = 0,65; прирост плотности = 0,2.

Плотности в зелено-чувствительном слое : 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |


Несмотря на то, что плотности первых полей (уровень черного) в обоих случаях равны, плотности четвертого поля (mid tone) отличаются фактически на целую ступень. Так, в первом варианте плотность 0,65 соответствует четвертому полю, а во втором — третьему. В еще большей степени эта разница сказывается в последнем поле, соответствующем уровню белого.

Из этого примера следует, что стремление некоторых кинооператоров повысить светочувствительность за счет увеличения времени проявления оборачивается одновременным ростом интервала плотностей негатива, а это чревато тем, что при печати весь интервал плотностей негатива уже не сможет пропечататься на позитивной пленке (ее широта мала по сравнению с широтой негативной пленки). Поэтому в результате нарушения тоновоспроизведения придется «пожертвовать» в позитивном изображении потерей деталей (фактурой) или в черном или в белом. Широта всего сквозного процесса уменьшится (в нашем примере — на одну ступень). Поэтому если негативная пленка не обладает стоп-гаммой, т.е. свойством, при котором градиент проявления не повышается при увеличении времени проявления, то стоит хорошенько подумать, прежде чем принять решение об увеличении времени проявления негатива. Оправданием такого решения может быть только драматическая ситуация, когда материал снят с заведомой недодержкой (такие случаи бывают при репортажных съемках), но из-за уникальности его надо во что бы то ни стало спасти, не считаясь с неизбежным ухудшением фотографического качества.

По данным В. Чумака, с увеличением времени проявления до такой степени, что градиент негатива растет с 0,5 до 1,0, светочувствительность увеличивается всего лишь на 50%. Игра не стоит свеч! В цветном процессе недопустимы произвольные изменения градиентов негатива и позитива, особенно негатива, поскольку он является основным носителем, на котором запечатлен колоссальный по сложности и денежной стоимости труд всей съемочной группы. Попытки произвольно менять градиент негатива — это рецидивы фотографического (а не кинематографического) подхода, да и то времен черно-белой фотографии; в цветном же процессе изменение градиента негатива неизбежно влечет за собой нарушение тоно- и цветовоспроизведения и даже в фотографии применяется с осторожностью. Изменение градиента негатива в цветном кинематографе так же не технологично, как, скажем, требование изменения рецепта проявителя в проявочной машине. Первым следствием этого будет нарушение стабильности всего процесса, а никто другой так не заинтересован в стабильности и уверенной воспроизводимости раз полученных результатов, как сам кинооператор.

Стабильность параметров «черного ящика» — это самое главное условие уверенной и свободной работы кинооператора. Чем меньше градиент негатива, тем меньше разбаланс слоев по контрасту — это также один из доводов в пользу градиента негатива, равного 0,5 - 0,55. Для пленки «Estmen Color Negativ» фирмы «Коdак» приняты следующие величины градиентов по слоям:

синечувствительный слой градиент 0,56

зеленочувствительный слой градиент 0,51

красночувствительный слой градиент 0,45.

Причем допустимый разброс плотностей в каждом слое в основных узловых точках характеристических кривых обязан быть в пределах 0,05 - 0,09. При соблюдении этих условий обеспечивается достаточная стабильность ежедневных результатов съемки. Общеизвестно, что фирма «Kodak» является лидером на рынке пленок, поскольку их высокое качество признано во всем мире. Процесс усовершенствования выпускаемых пленок идет в фирме непрерывно. Проводится постоянный опрос режиссеров, операторов и зрителей, и на основе пожеланий принимаются решения о направлении исследовательских работ. Фирмой выпускается достаточно широкий ассортимент негативных пленок, способных удовлетворить самый взыскательный вкус.

Но особое чувство удовлетворения, на мой взгляд, у потребителей связано с тем, что каждый тип пленок отличается удивительной стабильностью всех декларируемых фирмой свойств. Этим объясняется высокий авторитет фирмы.

В работе оператора стабильность и надежность являются одними из главных критериев оценки качества его работы и свойства пленок во многом этому способствуют.

Из всего сказанного ранее ясно, что говорить об экспозиции применительно к одной, пусть даже очень важной точке на характеристической кривой совершенно недостаточно. Необходимо иметь в виду целый спектр или набор определенных плотностей, которые должны быть связаны с соответствующими яркостями объекта, причем крайние значения этих яркостей, определяемые величиной оптимального визуального контраста при их восприятии, связаны через соответствующие плотности в негативе с такими плотностями в позитиве, которые тоже можно назвать крайними, поскольку яркость экрана в этих местах соответствует визуальному восприятию белого и черного.

Таким образом, пути решения экспонометрической задачи направлены как бы навстречу: одно — от объекта, а другое — навстречу ему, от изображения этого объекта. Дело в том, что белое и, соответственно, черное на экране — величины совсем не случайные, они при определенной освещенности экрана взаимообусловливают друг друга. Если белое — это почти чистый экран, на который проецируются самые прозрачные участки позитива, имеющие в изображении детали, то их плотность за вычетом плотности вуали должна быть примерно равна 0,12 - 0,15. А чтобы самые черные участки воспринимались как черные, но с деталями, с фактурой, плотность этих черных участков должна быть равна 2,8 - 3. Это проверено опытным путем. Получается, что при определенном градиенте позитива и определенном градиенте негатива интервал плотностей негатива не может быть случайной величиной, потому что он должен полностью пропечатываться в позитиве (при оптимальной величине копировального света) так, чтобы в позитиве крайние плотности были равны 0,15 и 2,8.

Негатив — это конечная цель операторской работы на съемочной площадке. Поэтому негатив должен наилучшим образом вмещать всю информацию о тональном и цветовом строе объекта. Если будет правильно передано белое и черное, то все промежуточные градации тоже будут переданы правильно. Причем если все промежуточные поля серой шкалы в позитиве будут переданы серыми, т.е. монохромными, то это значит, что на всех яркостных уровнях цветоделение и синтез тоже осуществляются правильно, и в таком случае можно говорить о точном (психологически точном) тоно- и цветовоспроизведении всей системы.

В негативе плотности, которые должны пропечататься, располагаются, как уже говорилось, только на прямолинейных участках, и это является непременным условием хорошего негатива, зато в позитиве все сюжетно важные детали располагаются на «хвостах» характеристических кривых. Линейность процесса тоновоспроизведения не может быть соблюдена здесь так, как этого бы хотелось (илл.42).

Характеристические кривые позитивных пленок имеют, в сущности, два градиента: один определяется по участку, расположенному от плотности вуали до плотности 1,0; а второй — от точки с плотностью 1,0 и до самого верха кривой. Читатель, наверное, обратил внимание на то, что точка на характеристической кривой позитива с плотностью 1,0 не случайна. Она, во-первых, определяет номер света в копировальном аппарате при печати, а во-вторых, - это плотность того самого средне-серого поля (Mid-Tone) с коэффициентом отражения 18% в объекте съемки, по которому определяется необходимая величина диафрагмы съемочного объектива. Вот как все взаимообусловлено.

Международный стандарт на параметры сквозного кинематографического процесса возник на основе оптимизации и системного подхода. Градиент негатива выбран таким, чтобы широта негативной пленки могла воспроизвести оптимальный визуальный контраст объекта, но при этом чувствительность была бы не слишком низкой, а зерно достаточно мелким. Градиент позитивной пленки выбран таким, чтобы обеспечить нормальное тоновоспроизведение в позитиве, при этом широта ее должна обеспечить хорошую пропечатку всего интервала плотностей негатива (и белое, и черное). Время проявления позитива должно обеспечить хороший выход красителей, и при этом зерно еще должно остаться на приемлемом уровне. Кроме того, контраст позитивного изображения играет не последнюю роль в визуальном ощущении резкости, об этом также не следует забывать.

Процесс получения цветного электронного изображения в телевидении построен на основе такого же алгоритма, хотя физические процессы совершенно другие. При этом вместо трехслойного негатива используются три матрицы съемочной телевизионной камеры, а вместо позитива — электронно-лучевая трубка монитора.

Все современные пленки («Коdак», «Fuje» и «Agfa Gevert») имеют одинаковую технологию обработки и сходные фотографические свойства. Во всяком случае, чувствительность и широта у этих пленок вполне соизмеримы.

Устойчивое заблуждение переходит из одной книги по фотографии в другую: это утверждение, что широта цветных пленок незначительна. Широта - это свойство передавать тональные (светлотные) различия в определенном диапазоне этих светлот. Что касается цветных материалов, то при одинаковом с черно-белыми материалами градиенте их широта даже больше, чем у черно-белых. Это объясняется тем, что в зоне разбеливания (близкой к уровню белого и немного выше ее по кривой) у цветной пленки еще сохраняются светлотные различия в виде сильно разбеленных цветов. А в тех же условиях черно-белые градации уже практически неразличимы для глаза, на экране они сливаются в сплошное белое пятно. В этом случае правильнее было бы говорить не о широте негативных цветных или черно-белых пленок, а о широте всего сквозного процесса, потому что очень часто огромный интервал яркостей объекта, который намного превышает оптимальный визуальный контраст, конечно же, воспроизведется в негативе, но беда лишь в том, что напечатать его в позитиве без искажений не удается! Вся система способна воспроизвести интервал яркостей лишь близкий к ОВК. А все, что выходит за его пределы, или провалится в глубокой тени, или разбелится до потери фактуры в белом. И это целесообразно, потому что только таким образом можно совместить параметры системы с параметрами зрительного анализатора человека и только таким образом можно уловить и передать те эмоциональные посылы, которые содержатся в тональном и цветовом строе снимаемого объекта.

В современных цветных фильмах довольно часто используются черно-белые кадры старой кинохроники или же, если этого требует творческое и цветовое решение, черно-белые кадры «вирируются» в какой-либо цвет. Если используется старая кинохроника, то весь материал необходимо заново контратипировать (лучше на цветную пленку дубль-негатив) с тем, чтобы градиент полученного цветного контратипа был близок по своей величине к градиенту основного цветного негатива фильма. В дальнейшем при тиражировании для массовой печати или при переводе фильма на видео это сильно облегчит дело. Если же некоторые сцены цветного фильма снимают на черно-белую негативную пленку, то черно-белый материал необходимо проявлять до такого же градиента, что и весь цветной материал фильма, только в этом случае будет соблюдено некое тональное единство при стыковке этих материалов (грубо говоря, уровень черного и уровень белого у них должен совпадать). Только надо учитывать, что у черно-белой негативной пленки нет маски и для того, чтобы в дальнейшем не возникли проблемы при одновременной печати черно-белого и цветного негатива на цветную позитивную пленку, необходимо снимать черно-белый негатив с заведомо двукратной передержкой. Он будет очень хорошо печататься на цветной позитивной пленке, несмотря на свой непривычный вид из-за повышенной плотности. Таким же способом, т.е. на основе одинаковых градиентов, возможно объединение разных типов цветных пленок в одном фильме (например, «Коdак», «ЛН», «ДС» и какой-нибудь еще). При этом градиенты всех пленок должны быть по возможности приближены к градиенту «Коdак». Только в этом случае возможно тональное единство, что является очень важным параметром фильма.

Когда говорят, что одной из главных задач, стоящих перед кинооператором или фотографом, является определение экспозиции, то это совершенно неверно. Экспозицию определяют не на съемочной площадке, а во время пробы пленки. На съемочной площадке требуется совсем другое - сделать так, чтобы экспозиция очередного кадра не отличалась от выбранной на пробе, т.е. той, которая была определена заранее раз и навсегда. Недаром говорят, что каждый кинооператор стремится к тому, чтобы все кадры фильма печатались на одном свету, т.е. фактически все имели бы одну, одинаковую экспозицию.

Во время пробы пленки определяют экспозицию, необходимую для того, чтобы на данной пленке в негативе получить требуемые плотности. Это зависит от силы освещения (яркости), светочувствительности пленки, градиента обработки, относительного отверстия объектива, щели обтюратора и частоты съемки. Далее, во время ежедневных текущих съемок надо поддерживать такие условия, чтобы плотности негатива соответствовали тем, которые были получены во время пробы, а это возможно только в том случае, если экспозиция (т.е. количество освещения, получаемое светочувствительным материалом) будет постоянной. По крайней мере на тех участках съемочных объектов, которые идентифицируются со средне-серым полем (18%). Разумеется, задача эта в практическом плане совершенно недостижима — слишком много факторов на съемочной площадке и вне ее, которые не позволяют этого добиться — но стремиться к этому надо. Фотографическое качество негатива — это есть возможно более полное приближение негативов всех кадров фильма к ранее выбранному эталону с ранее выбранной на пробе экспозицией. Правда, некоторые опытные кинооператоры сознательно идут на отклонения в негативе для достижения определенных художественных эффектов, но это уже «высший пилотаж», и в этом, помимо всего прочего, сказывается индивидуальный почерк мастера.

Чтобы закончить характеристику хорошего негатива, рассмотрим таблицу 5, в которой приведена структурно-количественная модель сквозного кинематографического процесса, включая перегонку на видеоноситель и просмотр окончательного изображения на телевизионном мониторе.

Таблица 5

Структурно - количественная модель сквозного кинематографического процесса

1. Объект съемки: равноконтрастная шестипольная серая шкала, интервал яркостей которой равен оптимальному визуальному контрасту (ОВК). (картинки пока нет, на днях повесим)

2. Негатив: снятый на пленке, соответствующей балансной норме освещения (Т0цв) и проявленный в стандартном режиме до градиента =0,55 (среднее значение по слоям). При этом DD»0,165 (картинки пока нет, на днях повесим)

3. Позитив: отпечатанный с этого негатива на средних значениях светового паспорта (25-25-25) и проявленный в стандартном режиме так, чтобы сквозная гамма соответствовала условиям правильного тоновоспроизведения. (картинки пока нет, на днях повесим)

4. При перегонке на видеоноситель: установка телекино настраивается по негативу серой шкалы, при этом регламентируется значение видеосигнала каждого поля шкалы в единицах «IRE» (картинки пока нет, на днях повесим)

5. При просмотре на мониторе: надо настроить его таким образом, чтобы яркость каждого поля серой шкалы соответствовала определенной величине яркости «EV». (картинки пока нет, на днях повесим)

Примечания: 1. Просмотровый монитор настраивается в темной комнате.

2. Для правильного тоно- и цветовоспроизведения на всех стадиях сквозного процесса необходимо строго соблюдать все перечисленные выше параметры трех основных полей - 1, 4 и 6.

На этой таблице весь сквозной кинематографический процесс представлен в виде взаимодействия градиентов и оптических плотностей, но способен ли кинооператор в процессе творчества, работая над композицией и освещением кадра, представлять будущие тональные соотношения и насыщенности цветов в виде плотностей? Надо ли учиться «думать плотностями»? Скорее всего, нет. Прежде всего надо научиться соотносить различные участки объекта с визуально воспринимаемыми участками равноступенной серой шкалы, т.е. думать не математическими выражениями оптических плотностей, а оттенками серого, светло-серого, белого, темно-серого и черного. А затем ясно представлять себе, какие участки объекта следует передавать белым, какие серым, а какие черным, независимо от их цветности. Светлотные различия важнее.

После того как мы определили главные признаки оптимального (или, как говорят, «хорошего») негатива и позитива, на нескольких конкретных примерах разберем разные варианты экспонометрических расчетов. Посмотрим, как следует изменять условия экспонирования для того, чтобы светлотные различия цветных участков в изображении зрительно воспринимались точно так же, как в объекте, но при этом негатив всякий раз оставался добротным, т.е. печатался на оптимальном номере копировального света (илл.43).

Аналогом готового изображения, светлотный контраст которого, как выяснилось, не может быть больше величины ОВК, служит равноступенная серая шкала.

Визуально воспринимаемые яркости полей этой шкалы соответствуют светлоте различных участков изображения и, следовательно, светлоте предметных цветов этих участков.

Оптимальный визуальный контраст, если выразить его в виде инструментально измеренных яркостей, выглядит так: «0» - это ключевая яркость (mid tone). Обычно это светлые полутени на лице и рефлексы. «+1» - яркость в 2 раза ярче ключевой. Это света на хорошо освещенном лице. «+2» - это яркость белого, но с проработкой фактуры (например, белого костюма). Эта яркость в 4 раза больше ключевой, т.е. +2 stops, или 2 деления диафрагмы объектива. «-1» - яркость в 2 раза меньше ключевой. Обычно это тоже полутени или тени на лице. «-2» - это яркость в 4 раза меньше ключевой (тени на лице). «-3» - это густые чистые тени или черное, но с проработкой фактуры. Эта яркость в 8 раз меньше, чем ключевая, которую мы обозначили как «0». Здесь показано, как меняется светлота и насыщенность предметных цветов объекта в зависимости от условий экспонирования (по лицу или по фону). Хорошо видно, что при выборе условий экспонирования надо всегда учитывать особенности зрительной адаптации при восприятии снимаемого объекта, контраст которого превышает величину ОВК.

Итак, если опорный белый для пленки или телевизионной камеры выбран правильно, то главным условием верной передачи предметных цветов объекта является такое размещение этих цветов на экспозиционном уровне, которое соответствует визуальному восприятию этих цветов в объекте по светлоте. В этом случае изображение будет восприниматься так же, как сам объект. А это и есть условие психологически точного подобия. На этом заканчивается технологическая часть экспонометрии. Что касается сознательных отклонений от технологии, для достижения особой выразительности, то это относится уже к области творческого выбора.

Разбеливание предметного цвета на участках цветного изображения, например в бликах и светах, широко используется в живописи. Это полностью соответствует визуальному восприятию предметных цветов. Поэтому в кино, фотографии и телевидении тоже не стоит избегать этого приема, относя его к искажению цвета.

На картине А. Дюрера «Павел и Марк» красный и зеленый хитоны в бликах имеют один и тот же цвет. Это не вызывает у зрителя недоумения, хотя в тени эти два костюма имеют разный цвет. Дюрер фактически вывел блики в разбелку, т.е. за пределы уровня «белого», но так как фактуры цветные, а не белые, то цвет все-таки остался, хотя и сильно изменился.

Как уже говорилось, это выражает закономерность психофизиологического восприятия цветного объекта, когда зрительный анализатор адаптирован так, что тени оказываются как бы в ключевой зоне яркости. Вообще, в нормальном, дневном цветном изображении «ключ» — это полутени и рефлексы, а не света. Именно полутени имеют наиболее полно выраженный предметный цвет, а света и особенно блики всегда разбелены, ведь цвет воспринимается в довольно узких рамках по сравнению с восприятием светлотных различий.

Блики в цветном объекте, особенно цветные блики, могут иметь яркость в 2-2,5 раза выше, чем предполагаемый при расчете экспозиции уровень «белого», и это воспринимается затем в готовом изображении совершенно нормально, т.е. так, как это видел глаз. Но для того чтобы усвоить это, нужна определенная тренировка, надо научиться видеть и понимать свое сетчаточное изображение, отвлекаясь от сложных перцептивных представлений, которые только мешают этому. Как известно, опытные живописцы владеют этим отвлечением в совершенстве. Из этого видно, как восприятие влияет на воспроизведение цвета, как много зависит от выбора: что принять за уровень белого при экспонометрических расчетах. Художественная, а точнее, психологическая проблема в экспонометрии сводится к тому, чтобы определить характер адаптации зрения при восприятии объекта и точно так же адаптировать пленку (а точнее, весь сквозной кинематографический процесс). То, что воспринималось в объекте как «ключевая» яркость (близкая по светлоте к среднему серому), то и на экране должно выглядеть точно так же по светлоте. То, что воспринималось как густая тень, где почти нет цвета, то и на экране должно выглядеть почти черным. А то, что от яркого света почти не имело цвета (например, блики), то и на экране должно быть разбелено, должно почти утратить свой предметный цвет.

В цветном изображении только тогда цвет может быть воспроизведен правильно, без искажений, когда он воспроизводится на том же светлотном уровне, на каком он воспринимался нами визуально. Любые отклонения от этого правила с целью получения художественного эффекта не могут быть случайными, а должны носить осознанный и целенаправленный характер.

Широко известен творческий прием съемки днем «под ночь», так называемая «американская ночь» (Day for night). Он основан на том, что непривычно меняются светлотная и цветовая адаптации пленки. Объект снимают с четырехкратной недодержкой, при этом белое (например, белый костюм) становится уже не белым, а приобретает «ключевую» светлоту (делается серым). Лицо имеет светлоту в два раза темнее ключевой, т.е. это темно-серый тон, имитирующий густую тень, но с полной проработкой деталей. А густые тени (т.е. то, что визуально воспринималось как почти «черное с фактурой») оказываются в полном провале, но это и требуется при имитации «под ночь». При этом блики на лице от искусственной электрической подсветки усиливают впечатление ночной съемки. Вдобавок из-за отсутствия на объективе конверсионного фильтра Wratten 85 (при съемке на натуре на пленке, сбалансированной под полуваттный свет) лица практически получаются почти серыми, бесцветными, а фон голубоватым.

Необходимо обратить внимание на одно правило, относящееся к воспроизведению цветов максимальной насыщенности: любой насыщенный цвет может быть воспроизведен системой только в том случае, если экспонометрический режим обеспечивает ему (за счет величины зональных плотностей в негативе) такую же светлоту в изображении, с которой он визуально воспринимался на объекте. (илл.44,цв.).

Проще говоря, насыщенные зеленый и красный должны экспонироваться в ключевой зоне, желтый — в зоне, расположенной на характеристической кривой между ключом и белым. А фиолетовый — в зоне, расположенной между ключом и черным. Если не соблюдать это правило, то неизбежно наступит искажение цвета за счет изменения его светлоты.

Несовершенство цветоделительных процессов, недостатки маскирования и субтрактивного синтеза в позитивном изображении, т.е факторы, считающиеся ответственными за цветоискажения, — все это меркнет рядом с искажениями, которые вносит неверная тональная адаптация. Вот в каком смысле можно понимать слова Н. Крымова о том, что «только тот цвет виден, который освещен». Правда, по сравнению с живописцами у нас в запасе есть одна техническая возможность, о которой следует упомянуть.

Когда в начале этой главы мы говорили о том, что каждый цветной участок снимаемого объекта в результате адаптации зрения занимает строго свою светлотную нишу, свой светлотный уровень, то в качестве примера приводили случай, когда мы наблюдаем цветные легковые машины то сверху, на фоне темного мокрого асфальта, то снизу, на фоне светлого пасмурного неба. В каждом из этих случаев светлота и насыщенность цвета машин воспринимаются совершенно по-разному, так как при этом создаются разные условия для адаптации глаза. Однако на пленке мы можем получить такой эффект, который не может увидеть глаз, если не будет менять угол зрения. Для глаза цвет машин с верхней точки размещается в светлотной зоне, расположенной между ключом и белым, а с нижней точки, из-за адаптации глаза по яркому небу, тот же самый цвет машин перемещается в другую светлотную зону, которая расположена между ключом и черным, и поэтому мы не можем увидеть этот цвет таким же, как в первом случае. С пленкой происходит абсолютно то же самое, если ее в обоих случаях адаптировать так же, как автоматически адаптировался глаз. Но ведь можно, снимая с нижней точки на фоне пасмурного неба, настолько открыть диафрагму, чтобы плотности, которыми выражается цвет машин, переместились по характеристической кривой вверх, ближе к «белому», и в позитиве получился бы точно такой цвет, каким он воспринимался с верхней точки, т.е. ярким и насыщенным. Пасмурное небо при этом совершенно разбелится и потеряет фактуру, но это не так важно, если в данном случае для нас важнее правильно передать цвет машин.

Этот прием широко используется при съемке зимой в пасмурную погоду, когда яркости снега и пасмурного неба выводятся за уровень белого (они как были белыми, так ими и останутся потом на экране), зато лица персонажей и костюмы тоже перейдут в следующую яркостную зону, ближе к белому, и их цвет передастся более правильно по отношению к тому, что мы знаем о цвете костюма. Такого же результата можно добиться и на телевизионной камере, если отключить автомат экспозиции и открыть диафрагму объектива вручную.

Итак, экспонометрические расчеты состоят из решения двух задач: 1) художественной и 2) инженерно-технической. Именно в таком порядке они и решаются. Любой компьютер способен решить лишь вторую задачу, потому что решение первой вложено в его алгоритм как некая постоянная величина, исключающая свободу художественного выбора. Этого не избежали конструкторы устройств для автоматического определения экспозиции. Таков типичный путь решения вопросов массовой культуры - поднять техническими средствами уровень решения проблемы до среднего профессионального, и было бы нелепо возражать против этих попыток, поскольку за ними стоят самые благие намерения. Но не следует все-таки забывать, что индивидуальный изобразительный почерк обязательно предполагает определенное нарушение средней нормы, и каждый художник сам выбирает для себя пределы этих нарушений.

В заключение рассмотрим различные характеристические кривые пленок, на которых снят и отпечатан один и тот же объект, с контрастом, равным ОВК (илл.45 а,б).

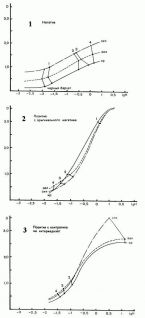

Илл. 45 а (1, 2,3) На графиках показано, как влияет контратипирование на качество изображения.

На каждой кривой нанесены точки, означающие: «уровень черного» (-3 Stop) - точка 1; «ключ» (0) - точка 2; «света на лице» (+1) - точка 3 и «уровень белого» (+2) - точка 4. С оригинального негатива напечатан позитив, а затем негатив контратипирован, и с него вновь отпечатан позитив, илл.45 а. То, что происходит с изображением, хорошо видно на кривых. Это еще один довод в пользу строгой технологии. На илл.45 б показано расположение основных экспозиционных точек на характеристических кривых разных негативных пленок. Цветовая температура при съемке не всегда соответствовала балансовой норме пленки.

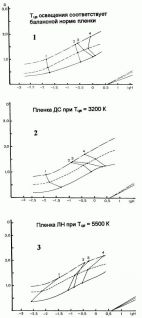

Илл. 45 б (1, 2,3) На графиках показано, как влияет изменение Тцв на качество изображения.

Объектом съемки служили серая шкала и лицо актрисы на крупном плане: белые и черные детали костюма были в кадре, т.е. все четыре основные точки экспонометрических замеров контролировались при съемке. А затем их послойные плотности в негативе и позитиве измерялись денситометром «Макбет» и наносились на характеристические кривые. Для наглядности в кадр был введен также кусок черного бархата; видно, что его послойные плотности в негативе не совпадают с уровнем черного или пределом цвета.

Что же касается точки уровня черного в позитиве, то видно, что она располагается на характеристических кривых довольно далеко от трех других основных точек. Получается, что в зоне большого контраста, несмотря на ее солидную протяженность, располагается не так уж много градаций цветного изображения. Ведь в позитиве вся эта зона (от ключа до черного) - довольно темная и цвет в ней тоже темный, сильно искаженный с колориметрической точки зрения. Отсюда очень важный вывод: изображение, которое должно иметь активный, яркий, цвет, должно быть достаточно светлым.

Как уже отмечалось, экспонометрия при съемке телевизионной камерой основывается на тех же принципах, которые рассматривались выше. Оптимальный визуальный контраст (ОВК) так же лежит в основе передачи тонов снимаемого объекта, а автоматические экспозиционные устройства телевизионных камер, как и зрительный анализатор человека, в качестве критерия для величины светлотной адаптации берут самые светлые участки изображения на матрице камеры (т. е. уровень белого). Что касается уровня черного, то он так же отстоит от уровня белого на 5 ступеней диафрагмы при оптимальной настройке камеры. Наличие «зебры» на дисплее видоискателя помогает оператору контролировать уровень сигнала в самых ярких участках изображения. «Двойная зебра», которой снабжены современные камеры, очень удобна, потому что одну «зебру» можно установить на 70 IRE (для съемки лиц), а другую на 100 IRE для съемки других кадров. «Двойная зебра» частично выполняет функцию монитора уровней сигналов, осциллоскопа. Кроме того, изменение настройки камеры при помощи специальной карты позволяет менять градиент изображения в довольно широких пределах от контрастного лунного пейзажа до мягких сумерек над озером. Информация о параметрах настройки камеры, сохраняющаяся на карте, позволяет быстро вернуться к первоначально выбранному контрасту изображения, если это потребуется для сохранения тонального единства, несмотря на то, что режим настройки в процессе последующих съемок был изменен. Как и в фотографии, изменение сквозного контраста изображения - это довольно сильное выразительное средство, и им нужно пользоваться умело.
