    Средний ресурс агрегатов и деталей двигателя

    Даже самые прочные и совершенные механизмы со временем изнашиваются. У отечественных автомобилей двигатель требует капитального ремонта уже после пробега от 100 до 130 тыс. км, автомобили иностранного производства могут выдержать пробег до 600 тыс. км.

    Такие цифры уместны только в том случае, когда в ходе эксплуатации автомобиля его владелец соблюдал все необходимые правила и проводил мероприятия по уходу за авто.

    Износ некоторых двигателей может происходить уже при пробеге в 40—60 тыс. км, если машина эксплуатировалась при несоблюдении нужных мер текущего профилактического осмотра и ремонта.


    Рисунок 17. Масляный фильтр


    После капитального ремонта двигателя при использовании некачественных комплектующих пробег может не выйти и за рамки его обкатки – до 3 тыс. км. На более долгую службу двигателя влияет и использование качественного масла, и его своевременная замена (рис. 17), а также использование дополнительных присадок.


    Для того чтобы двигатель служил долго, необходимо соблюдать следующие правила:

    ? применять только качественное машинное масло;

    ? своевременно заменять масло и масляный фильтр – это значительно увеличивает пробег двигателя;

    ? при использовании недорогого моторного масла следует приобретать качественные противоизносные присадки, которые действительно увеличивают срок службы двигателя;

    ? лучше всего приобретать качественные комплектующие цилиндро-поршневой группы.

    Причины быстрого износа основных деталей двигателя

    Иногда, приобретая подержанный автомобиль, его владелец не знает, какие детали были заменены, а каким требуется текущий ремонт. Зная средний ресурс основных деталей двигателя, можно вовремя произвести ремонт, тем самым оградив себя от нежелательных поломок в пути и существенных материальных затрат на капитальный ремонт.

    Знание ресурса основных деталей двигателя значительно облегчит жизнь владельцу и новенького авто, так как можно будет своевременно проводить замену или ремонт комплектующих двигателя.

    Поршневые кольца

    Поршневые кольца (рис. 18) определяют пробег двигателя между капитальными ремонтами. Больше всего износ наблюдается у маслосъемных колец, несмотря на то что они мало подвержены воздействиям температуры и имеют достаточную смазку. Износ маслосъемных колец происходит из-за малой площади соприкосновения с цилиндром, а пружинно-радиальные расширители дополнительно усиливают давление маслосъемных колец на цилиндр по сравнению с компрессионными.

    Поэтому по причине повышенного расхода масла двигатель попадает в ремонт чаще, чем при плохих тяговых характеристиках. Внешне износ маслосъемных колец проявляется как увеличенный зазор в их замках (рис. 19).


    Рисунок 18. Поршневые кольца


    Если изначально в среднем зазор составляет от 0,2 мм до 0,45 мм, то ко времени капитального ремонта он уже достигает 3—3,5 мм и даже больше. Из-за неравномерного давления колец на стенки цилиндров происходит истирание металла по его радиальной толщине и ее противоположной части.


    Рисунок 19. Проверка зазора


    Износ маслосъемного кольца по высоте происходит незначительно.

    Из-за некачественного моторного масла, его несвоевременной замены или неисправностей в системе очистки воздуха происходит повышенный износ колец. Ресурс поршневых колец в среднем находится в пределах пробега отечественного автомобиля от 80 до 150 тыс. км.

    Шатуны

    На автомобилях «Жигули» (ВАЗ) шатуны не имеют подшипников в верхней части, поэтому их хватает на все время эксплуатации.

    Шатуны при ремонте обновляются полной их заменой, если в верхней головке есть втулка (рис. 20).


    Рисунок 20. Шатун


    Втулка обычно меняется в том случае, если происходит замена поршневого пальца при капитальном ремонте двигателя, а в штатной ситуации служит достаточно долго.

    Поршни

    Ресурс поршней в отечественных автомобилях составляет в среднем от 200 до 250 тыс. км пробега двигателя.

    Износ поршня можно проверить в трех местах:

    ? отверстие под поршневой палец. Предельный зазор во время эксплуатации в среднем составляет около 0,05 мм;

    ? проточки под поршневые кольца. В основном износ затрагивает проточку под верхнее компрессионное кольцо из-за наибольшей нагрузки на него. Износ определяется по зазору, достигающему допустимых размеров в 0,15 мм при среднем пробеге двигателя от 220 до 250 тыс. км;

    ? юбка поршня. Износ определяется в сопряжении цилиндр – юбка. В этом случае наиболее допустимый зазор составляет 0,15 мм, который возникает при среднем пробеге двигателя от 200 до 220 тыс. км.

    Блок цилиндров

    Износ блока цилиндров происходит в основном в верхней части цилиндров. Размер износа определяется по величине эллипса в области верхней мертвой точки верхнего поршневого кольца и по зазору между поршнем и юбкой. При диаметре поршней от 76 до 79 мм эллипсность должна составлять не более 0,14 мм. Ресурс поверхности цилиндров определяется возможностью работы в нем поршневых колец и вырабатывается при пробеге в среднем от 200 до 230 тыс. км.

    Коленчатый вал

    Износ коленчатого вала в первую очередь наблюдается в области шатунных шеек, так как именно здесь он испытывает наибольшую нагрузку под воздействием возвратно-поступательных движений механизмов цилиндро-поршневой группы.

    В процессе длительной работы шейки коленчатого вала (рис. 21) в сечении обретают форму эллипса, допустимый износ которого по своей величине в среднем составляет 0,03 мм.


    Рисунок 21. Коленчатый вал


    Коренные и шатунные шейки перешлифовывают на ремонтные размеры, при этом происходит уменьшение начального размера на 0,25, 0,5, 0,7 и 1 мм. До ремонтного шлифования средний ресурс коленчатого вала вырабатывается при пробеге от 200 до 250 тыс. км. Ресурс снижается в результате шлифовки шеек, а после шлифовки на 1 мм коленчатый вал будет годен к эксплуатации в среднем еще на 100 тыс. км пробега. Также есть возможность полностью восстановить изношенные шейки при помощи наплавки, а затем шлифовки под начальный размер. Этот метод довольно сложен и требует предельной осторожности, а также специальных технологических условий. Коленчатый вал подвергается износу при контакте с упорными полукольцами, которые ограничивают его осевой люфт. Увеличенный зазор в этом случае можно легко устранить с помощью ремонтных полуколец. При пробеге двигателя менее 200—250 тыс. км достаточно заменить полукольца новыми номинального размера.

    Вкладыши коленчатого вала

    Ресурс вкладышей коленчатого вала значительно больше ресурса шеек коленчатого вала, хотя они имеют меньшую твердость.

    Причиной износа вкладышей становится то, что их мягкий рабочий слой накапливает твердые частицы (они образуются в процессе износа механизмов самого двигателя), которые и заносятся в зазор загрязненным маслом, вследствие чего царапают поверхность шеек.

    Меняют вкладыши, определяя состояние зазора в сопряжении вкладыш – шейка. Сначала следует определить размер деталей, так как наибольший зазор для шатунных подшипников должен составлять 0,1 мм, а для коренных – 0,15 мм. Но предпочтительнее менять вкладыши коленчатого вала при каждом капитальном ремонте цилиндро-поршневой группы.

    Маховик двигателя

    Износ маховика двигателя (рис. 22) изначально проявляется на его зубчатом венце, ресурс которого, как правило, заканчивается после пробега в 220 тыс. км.

    Зубчатый венец является съемной деталью и на износ самого маховика не влияет. Контактную с диском сцепления поверхность протачивают на токарном станке, устраняя при этом ее износ. Практически маховик служит столько же, сколько и сам двигатель.


    Рисунок 22. Маховик

    Распределительный вал

    В первую очередь износу подвергаются кулачки распределительного вала, после чего – шейки, а в последнюю очередь изнашиваются корпуса подшипников, в которых вращается распределительный вал. Его пробег в среднем составляет от 80 до 90 тыс. км. Так как замена корпуса вала и рычагов привода клапанов проводится в комплекте, то срок их замены можно определить по ресурсу распределительного вала.

    Поскольку его довольно непросто подобрать по размерам, то заодно производят и замену корпусов подшипников.

    Детали привода распределительного вала меняются в комплекте и в среднем вырабатываются при пробеге от 80 до 120 тыс. км. Не учитывая остаточный ресурс колец, осуществляют замену успокоителя цепи и башмака натяжителя. Если привод вала осуществляет зубчатый ремень, то его замену производят профилактически вместе с натяжным роликом в среднем после пробега в 60 тыс. км или по рекомендации завода-изготовителя.

    Сроки замены ремня ГРМ следует сократить, если его приводные шестерни уже изношены, в противном случае при обрыве ремня во время движения автомобиля (что порой происходит на некоторых автомобилях) клапаны и поршни обязательно ударятся друг о друга, вследствие чего заклинит двигатель.

    Головка блока цилиндров

    Ресурс головки блока цилиндров совпадает с ресурсом блока всего двигателя, но при условии, что в процессе эксплуатации он не перегревался. К заменяемым деталям относятся направляющие втулки стержней клапанов и их седла. Ресурс направляющих втулок практически совпадает с ресурсом стержней клапанов и в среднем составляет около 250 тыс. км пробега.

    Седло клапана практически сохраняется при пробеге до 150 тыс. км, поэтому во время замены комплекта поршневых колец следует произвести профилактическую притирку этих сопряжений. Ресурс седел клапанов обычно рассчитан на весь срок службы двигателя при условии, что при каждой замене клапанов и втулок будет проводиться обработка контактных поверхностей специальными шарошками. Не рекомендуется обрабатывать контактные поверхности абразивной пастой, так как в результате происходит значительная потеря металла на седлах и клапанах. Замена пружин клапанов не производится, так как их ресурс рассчитан на весь срок эксплуатации двигателя.

    Масляный насос

    Ресурс масляного насоса зависит от качества его фильтрующего элемента и моторного масла. Масляный насос подлежит ремонту, его восстановление производится заменой приводной оси и рабочих шестерен. Ресурс шестерни привода масляного насоса обычно рассчитан на 100 тыс. км пробега.

    Износ внутренних зубцов шестерни является причиной отказа привода масляного насоса, вследствие чего происходит сбой в работе системы смазки и распределителя системы зажигания.

    Промежуточный валик

    Ресурс промежуточного валика составляет в среднем от 200 до 250 тыс. км пробега, после чего его опорные шейки следует перешлифовать с уменьшением в диаметре на 0,3 мм. Лучше всего ремонтировать «родной» валик, так как он проверен в работе двигателя, а не заменять его новым.

    Масляный насос лучше всего менять в комплекте, так как поставляемые для него запасные части не всегда имеют хорошее качество.

    Помпа системы охлаждения

    Долговечность помпы системы охлаждения зависит от ресурса ее подшипникового узла, она рассчитана обычно на пробег около 200 тыс. км. Возможный ремонт значительно облегчается тем, что подшипниковая передняя часть помпы и крыльчатка поставляются в сборе запасных частей.

    Для обеспечения более длительного срока службы помпы системы охлаждения нужно точно и правильно выставить зазор между корпусом и крыльчаткой путем подбора толщины прокладки.

    Прокладка двигателя

    Прокладка двигателя заменяется при первой же его разборке.

    В дорожных условиях ее можно дополнительно покрыть слоем герметика и обезжирить. При демонтаже головки блока цилиндров прокладка меняется обязательно вне зависимости от пробега.

    Сальники клапанов

    Еще до капитального ремонта двигателя приходят в негодность сальники клапанов, так как они подвергаются сильному истиранию и температурному воздействию.

    Ресурс сальников клапанов зависит от фирмы-изготовителя и качества материала и рассчитан на пробег от 20 до 100 тыс. км. Некачественные сальники прослужат не более 10 тыс. км пробега.

    Любые, даже самые качественные сальники клапанов может вывести из строя возникший хотя бы раз перегрев головки блока цилиндров.

    Сальники двигателя

    Даже несмотря на хороший внешний вид, при капитальном ремонте всегда необходимо менять и сальники двигателя. Существенных затрат сил и средств потребует замена заднего сальника коленчатого вала. Ресурс сальников рассчитан на пробег примерно от 100 до 150 тыс. км, а при выходе из строя одного из них следует заменять и все остальные.

    Генератор

    Ресурс генератора в среднем составляет 120– 300 тыс. км пробега и зависит от качества его подшипников. Перед заменой подшипников в процессе эксплуатации производят замену щеток, ресурс которых не влияет на ресурс самого генератора. Если было несколько смен комплектов подшипников, то тогда нужно протачивать или заменять контактные кольца ротора.

    Стартер

    Ресурс стартера (рис. 23) напрямую зависит от состояния аккумулятора и двигателя автомобиля, поэтому может быть разным на машинах с одинаковым пробегом.

    Из строя первой выходит обычно обгонная муфта, или бендикс, срок службы которой составляет в среднем 80 тыс. км пробега. Срок службы втулки ротора

    также составляет около 80 тыс. км, но первой обычно выходит из строя наиболее перегруженная втулка передней части. Но замену всей втулки производят в комплекте.

    На весь срок службы двигателя хватает ресурса контактных ламелей ротора, но при своевременном обслуживании, а именно: очистке и выравнивании поверхности.


    Рисунок 23. Стартер

    Топливный насос

    Срок службы механического насоса зависит от состояния его мембран и рассчитан в среднем на 150 тыс. км пробега. Работоспособность клапанного механизма в среднем составляет 250 тыс. км пробега.

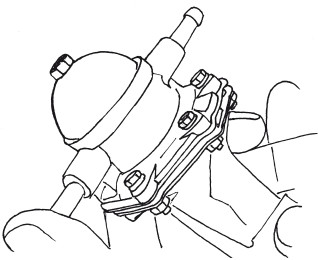

    Рисунок 24. Топливный насос


    Срок службы топливного насоса (рис. 24) впрыскового двигателя зависит от качества топлива и от степени его загрязненности.

    Топливный насос может быть выведен из строя безвозвратно в процессе эксплуатации впрыскового двигателя автомобиля при пустом бензобаке.

    В этом случае при попытке завести двигатель «на пустой бак» происходит перегрев топливного насоса. К выходу его из строя также приводит сетка топливо-заборника, если она забита грязью.

    Трамблер, или распределитель зажигания

    В трамблере (рис. 25) в негодность в первую очередь приходит контактная группа, затем – подшипник опорной пластины, после чего, как правило, проявляются неисправности изоляции высоковольтных частей – бегунка и крышки.

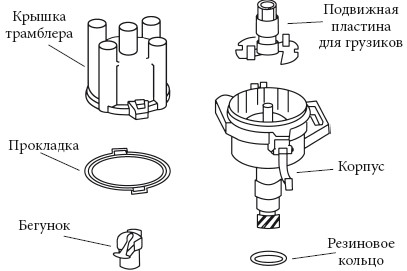

    Рисунок 25. Распределитель зажигания


    Затем появляется лишний зазор во втулках и заканчивается все приведением в негодность механизмов опережения зажигания.

    Срок службы трамблера составляет в среднем от 100 до 120 тыс. км пробега, и его неисправности, как правило, автолюбителей не тревожат. Но отремонтированный трамблер служит недолго, а при обращении в спецсервис ремонт будет стоить как совершенно новый узел, поэтому лучше всего заменить его новым трамблером в полном сборе.

    Трамблер обычно подвержен износу по ряду причин:

    ? износ центробежного регулятора;

    ? прогорание изоляции высоковольтных частей;

    ? нарушение сопряжения втулка – валик привода;

    ? подгорание контактной группы (при ее наличии);

    ? износ подшипника подвижной пластины.

    Карбюратор

    Срок службы карбюратора в основном значительный. Первыми выходят из строя как в отечественных, так и в импортных автомобилях мембраны пускового устройства. Их ресурс составляет в основном от 100 до 150 тыс. км пробега.

    Ресурс диафрагмы ускорительного насоса в два раза больше. На весь срок службы карбюратора хватает ресурса диафрагмы привода вторичной камеры (там, где она присутствует).

    Датчики двигателя

    Особых хлопот во время эксплуатации не доставляют датчики двигателя, так как они достаточно долговечны. Единственное исключение составляет датчик системы охлаждения на отечественных автомобилях. Срок его службы трудно предположить из-за нестабильности качества изготовления.

    Диагностика без разборки двигателя

    Для серьезного ремонта двигателя автомобиля необходимо правильно провести его диагностику, желательно без радикальной разборки.

    Диагностику механизмов двигателя без его разборки можно провести следующими способами:

    ? с помощью приборов;

    ? методом анализа акустических шумов;

    ? по состоянию выхлопа;

    ? по состоянию свечей зажигания.

    Более точный результат можно получить при применении одновременно всех перечисленных методов с сопоставлением полученных результатов.

    Диагностика двигателя с помощью приборов

    При приборном методе диагностики применяются измерительные приборы: компрессор для измерения компрессии и манометр для измерения давления в масляной магистрали. Масляной манометр поможет оценить общее состояние шатунных коренных шеек коленчатого вала, масляного насоса и всех сопряжений, в которые при работе двигателя поступает под давлением масло. Путем прямого введения наконечника манометра, который имеет резьбу, в масляную магистраль проводится замер. Нужный прибор можно сделать самостоятельно. Он состоит из масляного манометра, имеющего шкалу с делениями 1,0—1,5 МПа или 10– 15 кгс/см2, шланга из резины высокого давления и штуцера с резьбой, подходящей к штатному датчику давления в автомобиле. Перед тем как собрать прибор, необходимо проверить точность показаний масляного манометра, для чего следует снять показания в масляной магистрали сначала проверенным или контрольным масляным манометром, а затем сравнить с показаниями самодельного прибора. При этом жидкость следует подавать под разным давлением и сравнивать показания приборов в различных точках шкалы, для того чтобы проверить отсутствие или наличие нелинейности шкалы.


    Как проводить замеры давления в масляной магистрали

    Замеры давления проводятся на прогретом двигателе, при этом нужно изменять его обороты от холостых до максимальных. Если при холостых оборотах давление низкое, то для автомобилей с большим пробегом есть основание для разборки и ремонта двигателя. Если же пробег автомобиля небольшой, следует обратить внимание на то, нет ли соринок под редукционным клапаном, который сбрасывает излишнее давление в масляной системе.

    Если верхний предел давления разогретого масла превышает допустимое значение при высоких оборотах двигателя, то, вероятнее всего, произошло замыкание редукционного клапана в промежуточном или закрытом положении.

    Как оценить состояние цилиндро-поршневой группы и герметичности между клапаном и седлом

    Для того чтобы оценить состояние цилиндро-поршневой группы и герметичности между клапаном и седлом, потребуется компрессор, который отличается тем, что у него имеется обратный клапан. Компрессор также можно сделать самостоятельно, для чего понадобятся манометр со шкалой 1,5—2,0 МПа или 15—20 кгс/см2, штанга со встроенным обратным клапаном, в качестве которого может быть использован подпружинный шарик или шинный ниппель, и наконечник с резьбой под свечное отверстие или уплотняющий корпус из резины. Компрессор для работы с дизельными двигателями несколько отличается измерительной шкалой – 40—50 кгс/см2 или 4,0—5,0 МПа, изготавливается он только с наконечником с резьбой в основном под резьбу свеч накаливания.

    Обратный клапан компрессора для дизельного двигателя должен располагаться наиболее близко к резьбовому соединению, так как объем камеры сгорания дизельного двигателя меньше камеры сгорания бензинового двигателя.

    Компрессор позволяет сделать оценку состояния деталей только косвенно – по величине максимального давления, которое нагнетается воздухом в цилиндры. Прибор покажет то или иное давление в зависимости от износа или поломки двигателя, а именно: от плотности между поршнем и цилиндром и между седлом и клапаном. К показаниям компрессора следует относиться осторожно и выводы о состоянии двигателя следует делать только с учетом исправности стартера, степени зараженности аккумулятора и наличия излишка масла в цилиндрах.

    Моторное масло, просочившееся в цилиндры, способно уплотнить сопряжение, поэтому прибор даст хорошие результаты даже при наличии сильной изношенности цилиндро-поршневой группы.

    Для того чтобы получить правдивые и точные результаты замеров компрессии, следует проверить, правильно ли натянуты цепь и ремень газораспределительного механизма (ГРМ): установочные метки на их шестернях должны точно совпадать с метками на корпусных деталях двигателя, также двигатель должен быть с правильно отрегулированными зазорами в клапанном механизме, а воздушная заслонка полностью открыта.

    Перед замером компрессии необходимо прогреть двигатель автомобиля до рабочей температуры, отключить подачу топлива, выкрутить все свечи и отключить напряжение на катушку зажигания. Свечи убирают только после полной очистки пространства вокруг них от разного рода мусора и грязи.

    Сухую грязь из свечных колодцев необходимо удалять с помощью мягкой и сухой ветоши, слегка смазанной моторным маслом, в несколько приемов.

    В некоторых двигателях свечи могут располагаться в довольно глубоких колодцах, поэтому вся оставшаяся грязь напряжением затянется внутрь двигателя.

    Для того чтобы снять высокое напряжение в катушке зажигания, нужно снять клемму, которая подает положительное напряжение на саму катушку.

    Путем снятия подающего шланга с карбюратора отключается подача бензина. Шланг подачи топлива нужно отсоединить со стороны карбюратора, плотно перекрыв его при этом с помощью деревянного чопика или пережав струбцинкой.

    Если в автомобиле применяется система впрыска, то подача топлива отключается с помощью извлечения предохранителя насоса высокого давления. Затем нужно запустить двигатель, для того чтобы полностью удалить остатки топлива из карбюратора.

    Порядок замера компрессии

    Замер компрессии нужно проводить вдвоем.

    Сначала следует открыть воздушную заслонку полностью, а при автоматическом приводе нужно проверить, открыта ли она полностью.

    В свечное отверстие нужно ввести наконечник компрессора, учитывая конструкцию его наконечника: вкрутить, если он резьбовой, или вжать, если он имеет резиновый конус. Далее помощник должен включить стартер и по стрелке манометра отслеживать динамику нарастания давления в цилиндре. Когда стрелка манометра остановится в каком-либо положении, т. е. сравняется с максимальным давлением в цилиндре, можно отключать стартер. Таким образом следует производить замер в каждом цилиндре двигателя, спуская при каждом замере воздух из компрессора. Аналогичная работа проводится при открытой дроссельной заслонке, но в этом случае помощник нажимает педаль газа на протяжении всех проводимых замеров. Каждый результат необходимо записывать.

    При проведении замеров компрессии в дизельном двигателе следует не перелить масла, так как его излишек при прокручивании двигателя стартера приводит к гидравлическому удару и дальнейшей деформации деталей цилиндро-поршневой группы.

    Если полученные измерения не соответствуют минимально допустимым значениям, необходимо в каждый проблемный цилиндр залить 10 г моторного масла и прокрутить двигатель на несколько оборотов для того, чтобы удалились излишки масла и оно равномерно распределилось. Затем необходимо провести замеры компрессора повторно.

    Анализ осуществляется после того, как получены все результаты, с учетом всех факторов, которые повлияли на показания прибора.


    Факторы, которые повлияли на показания прибора:

    ? компрессию повышает горячий двигатель. Причиной служит то, что в замках колец зазор минимальный, а масло, которое является дополнительным уплотнением, еще не стекло в поддон;

    ? сильно уменьшает компрессию бензин, который попадает в цилиндры и смывает уплотняющий слой масла;

    ? так как масло уплотняет зазоры в сопряжениях, то его излишки в цилиндрах значительно увеличивают результаты замеров;

    ? компрессию уменьшает загрязненный воздушный фильтр, так как происходит меньшее поступление воздуха;

    ? компрессию может понижать и неисправный стартер из-за пониженных оборотов коленчатого вала;

    ? если обратный клапан прибора для измерения компрессии недостаточно герметичен, то его показания будут пониженными;

    ? уменьшению показаний прибора может способствовать плохо заряженный аккумулятор, так как он не может достаточно крутить стартер;

    ? снижению показаний самодельного компрессора может способствовать слишком жесткая пружина в обратном клапане, поэтому для получения более точных результатов лучше всего использовать заводской прибор;

    ? перед тем как проводить анализ компрессии в двигателе, следует точно знать, какая компрессия должна быть в исправном двигателе. В технических характеристиках автомобиля указывается степень сжатия, отражающая степень форсированности двигателя и совершенство его конструкции.


    Степень сжатия, которую часто путают с компрессией, является геометрической величиной, и ее не измеряют приборами.

    Окончательное предположение о неисправности двигателя можно выдвинуть только в том случае, когда опробованы все косвенные способы проверки.

    Всю информацию о состоянии двигателя могут дать только полная его разборка и замеры измерительными инструментами.

    На изношенность сальников могут указать масляный кольцевой след вокруг выхлопной трубы и масляный след вокруг свечей зажигания.

    Компрессию можно не измерять, если удалось выяснить, что пришли в негодность сальники клапанов. Наиболее вероятно, что значение компрессии сильно увеличилось из-за излишков масла в цилиндрах, тогда нужно поменять сальники, а потом измерять компрессию.

    Между компрессией и степенью сжатия есть связь: чем выше степень сжатия, тем компрессия больше. Чтобы узнать величину компрессии, необходимо умножить степень сжатия на 1,2, получается компрессия исправного двигателя в кгс/см2.

    Двигатель считают исправным, если величина компрессии не меньше минимально допустимого значения, а показания в цилиндрах не отличаются более чем на 0,1 МПа или 1 кгс/см2.

    Снижение компрессии может быть и по ряду таких причин, как:

    ? неисправность газораспределительного механизма;

    ? наличие трещины в камере головки блока цилиндров;

    ? разрушение или износ цилиндро-поршневой группы;

    ? разрушение поверхности прокладки газораспределительного механизма и пр.


    В таком случае следует разделить поиск неисправностей цилиндро-поршневой группы и газораспределительного механизма.

    Необходимо залить 10 г моторного масла в цилиндр и провести повторный замер компрессии. Если она резко возрастет, то наиболее вероятной причиной является неисправность цилиндро-поршневой группы. Если же компрессия не изменится, то, скорее всего, происходит утечка воздуха через рваную прокладку или имеется проблема с клапанами. Утечка воздуха в редких случаях может происходить из-за трещины в головке блока цилиндров.

    Перед тем как снять головку блока цилиндров, следует проверить, правильно ли отрегулированы клапанные зазоры, так как уровень компрессии может заметно упасть даже из-за незначительного открытия клапанной тарелки.

    Об обычном износе цилиндро-поршневой группы можно судить при небольшом, но равномерном уровне компрессии по цилиндрам. Такие показания не являются руководством к немедленной разборке всего двигателя. В этом случае следует сопоставить цвет выхлопа и пробег, также проверить правильность проведенных замеров с учетом всех факторов, которые влияют на правильные показания прибора. Так, к примеру, если не отключен от карбюратора топливный провод или не отсоединен от бортовой сети топливный насос высокого давления, это приводит к тому, что показания прибора уменьшаются практически в два раза.

    Для того чтобы усилить чувствительность компрессора к небольшим утечкам воздуха, разного рода замеры проводятся при закрытой дроссельной заслонке, так как в этом случае поступление воздуха будет затруднено, поэтому шансы определить утечку наиболее высоки.

    У исправного двигателя есть существенная разница между максимальным давлением воздуха при открытой и закрытой дроссельной заслонке, которая составляет около 40—50 %.

    Наличие или отсутствие утечки воздуха можно определить, только сопоставляя результаты замеров при открытой и закрытой заслонке дросселя.

    Нужно отслеживать динамику роста давления в обоих способах. Если в первом величина давления очень низкая (около 2—3 кгс/см2), а затем резко возрастает при последующих тактах, то можно сделать вывод, что изношены компрессионные поршневые кольца. Давление в этом случае резко увеличится при первом же такте, если залить в цилиндр моторное масло.

    Если давление сразу же достигает 6—8 кгс/см2 при первом такте, а затем практически не изменяется, то наиболее вероятно, что имеется негерметичность между клапаном и седлом или прокладка головки блока цилиндров изношена и пропускает воздух, а также, возможно, имеется трещина в камере сгорания.

    Если газораспределительный механизм и цилиндро-поршневая группа исправны, то давление в цилиндре при первом такте и при полностью открытой заслонке дросселя будет показывать уровень 6—7 кгс/см2, а затем примерно после четырех тактов увеличится в два раза.

    Показания приборов для бензиновых двигателей типа ВАЗ при открытой заслонке дросселя являются довольно схожими для большинства подобных двигателей, поэтому помогут провести диагностику их состояния.


    Характеристика показаний компрессора.

    ? Показания компрессора составляют 0—4 кгс/см2. Вероятнее всего, произошли разрушение прокладки или клапана головки блока цилиндров, прогар поршня;

    ? Показания компрессора составляют 4—6 кгс/см2. Как правило, это указывает на поломку межкольцевых перегородок и колец;

    ? Показания компрессора составляют 6—8 кгс/см2. Вероятно, есть небольшие повреждения поверхности межкольцевых перегородок;

    ? Показания компрессора составляют 8—10 кгс/см2. В основном это указывает на износ цилиндро-поршневой группы, но при условии, если эти показатели равномерны по цилиндрам. Также вероятно в этом случае и повреждение клапана, для того чтобы это проверить, нужно залить в соответствующий цилиндр 10 г моторного масла;

    ? Показания компрессора составляют 10—11 кгс/см2. Это говорит о нормальном состоянии цилиндро-поршневой группы двигателя, который находится в обычном рабочем режиме;

    ? Показания компрессора составляют 12—12,5 кгс/см2. Это показания состояния цилиндро-поршневой группы нового обкатанного двигателя. Обкатанным в данном случае считается двигатель, который прошел небольшой пробег после ремонта цилиндро-поршневой группы. Компрессия после ремонта обычно находится на уровне 7—8 кгс/см2, а затем увеличивается после обкатки в 300—500 км.


    Для дизельных автомобилей показатель уровня компрессии, как правило, должен принимать минимально допустимое значение, потому что от этого зависит возможность их запуска. Измеряется компрессия дизельного автомобиля только на остывшем двигателе, при отключенной подаче топлива и при оборотах коленчатого вала 200—250 в минуту. Расход масла, который определяется ранее, при этом не должен превышать максимально допустимый (примерно 200 г на 1000 км).


    По показаниям компрессора дизельного автомобиля можно будет судить о следующих неисправностях двигателя:

    ? показания компрессора составляют 18 кгс/см2 – неисправности двигателя, т. е. невозможно запустить двигатель обычным способом, даже если он полностью прогрет. Причиной тому может быть износ цилиндро-поршневой группы, но тогда двигатель можно завести через стартер, залив предварительно в каждый цилиндр по 3—5 г моторного масла. При этом обязательно нужно удалить излишки масла («продуть» цилиндры), вращая стартером коленчатый вал, а после этого провести герметизацию цилиндров свечами накаливания.

    Если перед тем как залить моторное масло предварительно не «продуть» цилиндры, то велика вероятность гидравлического удара, который может разрушить детали цилиндро-поршневой группы. Если запуск стартером не принес результатов, то, вероятнее всего, причина в нарушении регулировок или повреждении элементов газораспределительного механизма;

    ? показания компрессора составляют 22 кгс/см2 и меньше – это указывает на сильный износ двигателя, т. е. автомобиль можно эксплуатировать только в теплое время года;

    ? показания компрессора составляют 26 кгс/см2 и меньше – указывает на износ двигателя, эксплуатировать автомобиль возможно только при небольших отрицательных температурах;

    ? показания компрессора составляют 30 кгс/см2 и меньше – это соответствует среднему износу двигателя, который можно запустить при температуре -20 °С;

    ? показания компрессора составляют 30—37 кгс/см2. Это хорошие показатели, при которых можно эксплуатировать автомобиль в любое время года;

    ? показания компрессора составляют 38—40 кгс/см2 – отличные показания, которые соответствуют уровню нового обкатанного автомобиля.

    Метод анализа акустических шумов

    Этим способом можно на слух определить непосредственно на работающем двигателе состояние большинства сопряжений. Анализируя полученные результаты, нужно учесть разную скорость вращения основных двух валов двигателя.

    Скорость вращения распределительного вала всегда меньше скорости вращения коленчатого вала ровно в два раза.

    Неисправности газораспределительного механизма и цилиндро-поршневой группы можно сразу разделить исходя из того, что при одинаковой скорости вращения коленчатого вала частота стуков будет различной.

    Перед тем как производить акустическую диагностику двигателя, нужно проверить и отрегулировать все его системы. Например, вызванные недостатком топлива или сбоем системы зажигания хлопки во впускном коллекторе можно принять за негерметичность впускного клапана.

    Обязательно нужно проверить исправность крепления навесных агрегатов двигателя и его опор, которые создают посторонние шумы. Чтобы удобно было прослушивать двигатель, нужно условно разделить его на зоны, которые будут характеризовать неисправности входящих в них деталей и узлов.

    Для прослушивания шумов в двигателе понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком. Механический датчик в приспособлении для прослушивания двигателя должен быть модернизированным, для чего следует прикрепить к мембране небольшой металлический зонд с плоской пятой, которая защитит ее (мембрану) от непредвиденных повреждений, возникающих от сильного давления.

    Помпу следует отключать только на непрогретом двигателе и только на короткое время.

    Вместо стетоскопа также можно воспользоваться сухой деревянной трубочкой, которую одним концом нужно приложить к зоне прослушивания, а другим прижать в области мочки уха.

    Перед тем как начать прослушивать двигатель, нужно прослушать его навеску, для того чтобы получить более достоверные результаты анализа шумов.

    На время нужно будет отключить насос гидравлического усилителя руля, помпу или генератор, отсоединив их крепежные ремни. Прослушивают навеску непосредственно в районе узлов трения, при этом по возможности нужно сравнивать характер и интенсивность звуков со звуками на новых узлах.

    Двигатель нужно прослушивать в холодном и полностью прогретом состоянии, а также на разных оборотах. Изменение оборотов с разной динамикой даст возможность более правильно проанализировать характер шумов.

    Если на холостых оборотах двигателя слышится ясный тикающий звук, это указывает на то, что в клапанном механизме увеличен тепловой зазор. Если же тепловой зазор тщательно отрегулирован, то возможен неравномерный износ соприкасающихся поверхностей.

    Если при запуске холодного двигателя гидрокомпенсаторами клапанов в зоне распределительного вала и привода клапанов слышится резкий стрекочущий звук, который исчезает по мере прогревания двигателя, то это считается нормой. Если после полного прогрева двигателя этот звук не исчез, то, возможно, есть неисправности плунжерной пары, одного из гидравлических толкателей. Ясный тикающий звук говорит о сильном износе направляющих втулок клапанов. Дополнительно этот диагноз могут подтвердить сальники, которые быстро изнашиваются после их очередной замены. Резкий звук, который начинает несколько ослабевать по мере прогрева двигателя, зачастую вызван увеличенным зазором между толкателем клапана и его гнездом в головке блока цилиндров. Этот звук, в принципе, не вызывает опасений.

    Глухой звук с частотой, в два раза меньшей, чем частота коленчатого вала, издают изношенные подшипники распределительного вала. Звук прослушивается более четко на холостых оборотах полностью прогретого двигателя.

    Дефект не вызывает особого опасения, но указывает на то, что в ближайшее время стоит проверить газораспределительные механизмы.

    Несильные звонкие звуки, которые прослушиваются, указывают на увеличенный зазор между стенками цилиндра и юбкой поршня. Особой опасности при этом нет, но ремонт будет необходим в ближайшее время.

    Самым опасным считается звонкий и неприятный стук, который исходит из зоны ЦПГ. В этом случае наиболее вероятно, что имеется нарушение в сопряжении подшипник шатуна – шатунная шейка. При резком наборе оборотов двигателя звук усиливается, а при отключении цилиндра от системы зажигания практически исчезает. В дизельных двигателях в этом случае производят блокировку подачи топлива, для чего немного ослабляют гайку форсунки.

    Аналогичные по частоте стуки на дизельных двигателях указывают на те же неисправности.

    Обычно неисправности такого рода возникают из-за несоблюдения правил эксплуатации двигателя и всегда сопровождаются резким снижением давления масла в системе смазки. При таком серьезном дефекте последующая работа двигателя приведет к полному разрушению коленчатого вала и сопутствующих ему деталей; также не исключен обрыв поршня, который разрушит блок цилиндров.

    На форсунку при ослаблении гайки нужно будет накинуть ветошь, для того чтобы не разбрызгалось топливо.

    Прослушиваемый глухой стук указывает на увеличенные зазоры в коренных подшипниках коленчатого вала. При резком сбросе оборотов звук становится более заметным, а в сочетании с пониженным рабочим давлением масла велика вероятность серьезного ремонта двигателя.

    Если прослушиваются хлопающие звуки, то это указывает на то, что ослаблена цепь или произошла поломка цепного механизма. Хлопки проявляются сильнее на холостых оборотах и при резком их сбрасывании: вовремя не устраненная неисправность такого рода может привести ко встрече клапанов с поршнями.

    Если в непосредственной близости от бензинового насоса появился характерный клапанный звук, то это говорит об увеличенном зазоре в его приводе.

    Звонкий звук появляется в том случае, если при раннем зажигании происходит детонационное сгорание топливовоздушной смеси. В основном это происходит, если был залит бензин с низким октановым числом.

    В бензиновых двигателях звонкий звук по ошибке можно принять за стук поршневых пальцев. Работа дизельного двигателя в этом случае становится шумной.

    Топливный насос в дизельных двигателях может стучать в основном из-за сильного износа в плунжерных парах вследствие нарушения правил эксплуатации или большого пробега автомобиля.

    Стук может возникнуть при сбитом ремне газораспределения, в этом случае поршень контактирует с тарелками клапанов.

    Двигатель при этом заводится, но тяговая сила резко падает.

    Редко встречаются стуки верхней части поршней об выступающие электроды свечей, имеющих длинную резьбовую часть. Причиной тому становится неправильный выбор свечей, отломившиеся кусочки электродов могут повредить цилиндро-поршневую группу.

    Узлы подшипников на высоких оборотах вызывают высокий свист, а на холостом ходу появляются неравномерные перекатывающиеся и хрустящие звуки.

    Для того чтобы проверить слабость натяжения ремня генератора, нужно включить дальний свет фар и резко нажать на педаль газа.

    Если ремень газораспределительного механизма перетянут, то при резком нажатии на газ появляется характерный «подшипниковый» свист, который пропадает, когда обороты сбрасываются. Подобный звук появляется при слабом натяжении ремня генератора и других механизмов, вследствие чего происходит их проскальзывание при небольшом увеличении нагрузки.

    Диагностика двигателя по состоянию выхлопа

    По состоянию выхлопных газов можно достаточно точно определить состояние двигателя.

    Если из выхлопной трубы появляется черный дым, то это указывает на неполное сгорание топлива. Причиной тому служит его перелив или нарушение газораспределительного механизма и системы зажигания. Дефект устраняется довольно простым способом: регулируют топливный насос, производят замену запорного клапана в карбюраторе или очищают форсунки у впрысковых и дизельных двигателей. При полной нагрузке двигателя неисправность такого рода проявляется более четко.

    Длительная эксплуатация при этом приводит к быстрому износу цилиндро-поршневой группы двигателя, так как происходит смыв масляного слоя с поверхности цилиндров, а излишки его поступают в цилиндры двигателя.

    Сизый дым, идущий из выхлопной трубы, указывает на то, что необходимо заменить сальники клапанов, а в худшем случае предстоит ремонт цилиндро-поршневой группы. В последнем случае сизый дым при выхлопе сопровождается повышенным давлением картерных газов.

    Если из выхлопной трубы появился белый дым, который усиливается при нагрузке двигателя, это указывает на то, что в его цилиндры попала охлаждающая жидкость. Причиной того, скорее всего, является повреждение прокладки головки блока цилиндров вследствие перегрева двигателя. Иногда это происходит из-за плохой затяжки крепления головки блока цилиндров или из-за коррозии, которая вызывается долгой эксплуатацией автомобиля. В результате такой неисправности запуск двигателя затрудняется и в его поддоне появляется водно-масляная жидкость. По причине недостаточного масляного давления в системе дальнейшая эксплуатация двигателя может привести к его серьезным повреждениям.

    Появление масла в системе охлаждения может объясняться повреждением прокладки, в этом случае, если расход масла минимальный, доехать можно, но очень высока вероятность перегрева двигателя.

    Абсолютно чистая свеча в одном из цилиндров указывает на то, что из системы охлаждения в цилиндр попадает охлаждающая жидкость.

    Если при запуске двигателя в зимнее время из выхлопной трубы появляется белый дым, который усиливается при прогреве двигателя, это указывает на хорошее его состояние. При нормальной работе двигателя в выхлопных газах всегда присутствует некоторое количество обычной воды.

    Диагностика по состоянию свечей зажигания

    Для того чтобы провести диагностику двигателя по состоянию свечей зажигания (рис. 26), необходимо их извлечь из гнезд и досконально изучить ту часть поверхности, которая находилась в камере сгорания двигателя. Это очень простой способ, помогающий получить достаточно точные результаты при небольших затратах на диагностику. Перед такой диагностикой нежелательно, чтобы двигатель долго работал на холостых оборотах, так как свечи могут покрыться толстым слоем черного нагара и картина не будет достаточно ясной.


    Рисунок 26. Свеча зажигания


    Вкручивание свечей зажигания – не менее серьезная процедура, чем их демонтаж. Сначала свеча закручивается вручную, а потом ее докручивают при помощи специального свечного ключа. Внутри полости свечного ключа желательно наличие колечка-центровки из резины.

    Соблюдение этих несложных рекомендаций позволит избежать срыва резьбы, которая довольно коротка в теле головки блока цилиндров.

    Смазывать свечи зажигания при их установке не требуется, так как смазанная свеча при следующем демонтаже будет слишком туго сидеть в своем гнезде из-за нагоревшей смазки.

    Следует соблюдать предельную осторожность при демонтаже свечей зажигания, так как при их выкручивании из гнезд при помощи инструментов, которые не предназначены для этого, может произойти обламывание резьбовой части. Поэтому свечи лучше всего откручивать с помощью специального свечного ключа.

    О нормальной работе двигателя говорит светло-коричневый или сероватый налет на свече, это означает, что она находится в правильном тепловом режиме при любых оборотах двигателя. Такой характерный цвет отложений на ней указывает на хорошее состояние системы зажигания, питания двигателя и цилиндро-поршневой группы.

    Если на свечах имеется красно-коричневый налет окиси железа, то это указывает на то, что в бензине имеются присадки, которые повышают его октановое число. Такое топливо резко сокращает срок службы свечей зажигания.

    Желтоватый, коричневый или белесый налет, который наблюдается на изоляторе около центрального электрода, является признаком излишков моторного масла в камере сгорания по причине недостаточного уплотнения штоков клапанов. Налет такого же цвета присутствует, когда двигатель работает на бензине, в котором находится много дополнительных присадок.

    При переобогащении топливно-воздушной смеси на свечах появляется нагар в виде черной бархатистой сажи на изоляторе и электроде.


    Переобогащение топливно-воздушной смеси происходит по причине:

    ? загрязнения воздушного фильтра;

    ? длительной работы двигателя на холостых оборотах;

    ? не полностью открывающейся воздушной заслонки;

    ? переливания бензина.




    Удаление зуба мудрости уфа: сложное удаление зуба novikovski-stomatology.ru/udalenie.




    Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

    Все материалы представлены для ознакомления и принадлежат их авторам.
