1. Проверить надежность кабельных соединений наконечников на клеммах аккумулятора, затем освободить зажимы наконечников. Если контакты окислились, то их нужно зачистить, затем затянуть зажимы и смазать защитной смазкой.

2. Подключить один конец отдельного провода к выводу тягового реле стартера, а другим концом провода прикоснуться к положительной клемме аккумулятора. Если стартер работает, то причина отказа системы пуска, возможно, в нарушении контактов в группе замка зажигания.

3. Следует проверить работу замка зажигания, для этого надо закоротить две силовые клеммы тягового реле стартера при помощи отвертки.

Если после проведенных проверок при включении стартера и освещения в салоне автомобиля якорь стартера плохо проворачивается и яркость плафона снижается, то для запуска двигателя аккумулятору, скорее всего, не хватает емкости. В таком случае следует зарядить или заменить аккумуляторную батарею.

Если же аккумулятор заменен новым или заряжен, а якорь стартера все равно не вращается, то следует проверить исправность самого стартера.

Стартер – это устройство для пуска двигателя внутреннего сгорания. Стартеры бывают механическими, пневматическими и электрическими. Стартер состоит из якоря (ротора), статора и щеточного узла.

Проверять исправность стартера следует согласно инструкции по эксплуатации на конкретную модель автомобиля. В хорошем ли состоянии находится стартер, необходимо убедиться до наступления зимнего периода, особенно если автомобиль не новый.

Остановка работы двигателя даже после трех запусков

Проблема – неисправность контактной системы зажигания

1. Проверить наличие искры на центральном проводе. Для того чтобы убедиться, есть ли искра на центральном проводе, необходимо снять крышку распределителя и бегунок. Поворотом коленчатого вала сомкнуть контакты прерывателя, затем включить зажигание.

Из крышки достать центральный провод, приближая его наконечник на расстояние 5—7 мм к массе. Контакты прерывателя разомкнуть.

Низковольтная часть системы исправна, если есть искра (рис. 27).

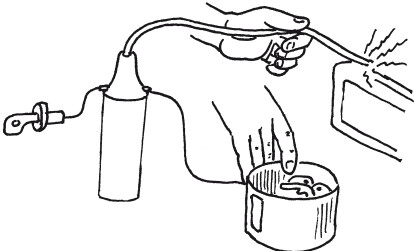

Рисунок 27. Проверка цепи системы зажигания

2. Проверить наличие искры у свечных проводов. Чтобы сделать это необходимо из любой свечи достать наконечник провода, затем включить стартер и зажигание. Эту операцию повторить с каждой свечой зажигания. Присутствие искры говорит о том, что провода исправны.

3. Проверить свечи зажигания. Нужно вывернуть каждую свечу и осмотреть, проверяя размер искрового зазора. В зимнее время и сырую погоду зазоры должны быть минимальными.

4. Проверить установку момента зажигания. Нужно вывернуть из первого цилиндра свечу и закрыть его пальцем или пробкой из смятой бумаги. Коленчатый вал следует проворачивать до выталкивания пробки из свечного отверстия, а палец будет чувствовать давление воздуха. Необходимо совместить риску шкива коленчатого вала со штифтом на крышке привода распределительного вала.

5. Крышку распределителя зажигания снять. Проверить положение валика распределителя зажигания по расположению наружного контакта бегунка относительно бокового электрода, который направлен на свечу зажигания первого цилиндра. К клемме низкого напряжения на распределителе зажигания и массе подключить контрольную лампу. Включить зажигание и проворачивать корпус распределителя зажигания против часовой стрелки, для того чтобы устранить зазоры, до наступления размыкания контактов. Момент размыкания контактов покажет загоревшаяся лампа. Распределитель зажигания укрепить.

6. Проверить состояние высоковольтных наконечников и контактов низковольтных клемм. Включить зажигание и с усилием подвигать все клеммные соединения. Восстановить соединения в тех местах, где появится искра. Из гнезда крышки или катушки вынуть свободно сидящий наконечник провода и немного разогнуть его цилиндрик. Мелкой наждачной бумагой зачистить гнездо до блеска. Удалить скопившуюся влагу в крышке распределителя зажигания. При помощи надфиля зачистить наконечники проводов, боковые электроды и протереть их. Протирать боковые электроды надо тряпочкой, смоченной в растворителе или бензине.

7. Проверить, нет ли замыкания бегунка на массе и не произошло ли перегорание резистора. Включить зажигание при замкнутых контактах прерывателя, из крышки распределителя зажигания достать центральный провод. Приблизить его к боковому контакту «а» бегунка «б» (рис. 28) и разъединить контакты прерывателя. Бегунок следует заменить, если появится искра.

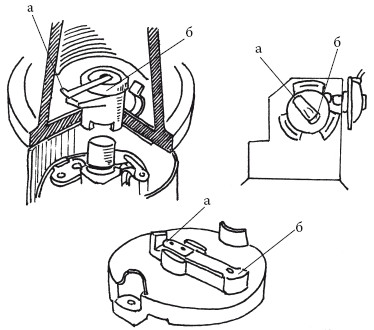

Рисунок 28. Проверка бегунка распределителя зажигания

8. Проверить изоляцию от массы подвижного прерывателя при помощи пров ода контрольной лампы, подключая ее к массе и изолированной клемме низкого напряжения. Лампа должна гореть при включенном зажигании и разомкнутых контактах. Если при замкнутых контактах прерывателя лампа горит, то это указывает на сильное окисление контактов или повреждение в изоляции подвижного контакта. Окислившиеся контакты необходимо зачистить.

9. Проверить состояние контактов прерывателя, обеспечивая их параллельность в замкнутом состоянии. Контакты разомкнуть и отверткой соединить подвижный контакт с нижней пластиной распределителя.

При появлении искры следует зачистить замасленные и обгоревшие контакты при помощи надфиля.

Контакты прерывателя после проверки их состояния лучше всего зачищать отдельно, когда они сняты с распределителя.

При разомкнутом положении контактов установить зазор в пределах 0,35—0,45 мм. Если наблюдается сильная изношенность втулки рычажка прерывателя или текстолитовой колодки, то следует заменить контактную группу.

10. Проверить исправность конденсатора. Если не наблюдается искра при замыкании разомкнутых контактов отверткой, то нужно отсоединить от клеммы ввода в распределитель зажигания провод конденсатора и соединить его с положительной клеммой аккумулятора через контрольную лампу. Конденсатор неисправен, если лампа горит. В этом случае следует заменить конденсатор (рис. 29).

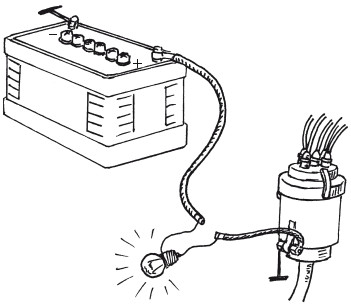

Рисунок 29. Проверка конденсатора

11. Проверить исправность катушки зажигания. Катушка зажигания проверяется при наличии или отсутствии искры на центральном проводе. Необходимо провод, который подходит к свече, отсоединить и приложить к любой металлической части двигателя. Если искра есть, то катушка исправна.

12. Проверить контакт в контактной группе замка зажигания. Для того чтобы проверить, работает ли контактная группа в замке зажигания, необходимо коснуться отдельным проводом «плюса» аккумулятора и положительной клеммы батареи (+Б) или включением катушки зажигания. Зажигание включить и проверить контактную часть замка зажигания. Кожух рулевой колонки снять и при включенном положении «Стартер» обследовать и пошевелить все разъемы и контактную группу. Определить при помощи контрольной лампы, происходит ли поступление напряжения на контакт «30» от аккумулятора. Отсоединить отрицательную клемму аккумулятора, если произошел отказ выключателя зажигания. Снять с контактной группы провода, предварительно зарисовав схему соединения проводов в ней. Стопорное кольцо вынуть и выдвинуть из корпуса замка контактную часть. Состояние контактов проверить или заменить контактную группу.

Обнаружить поврежденные провода высокого напряжения при их проверке очень просто: они будут искриться в темноте.

13. Проверить отсутствие или наличие трещин или пробоя высоковольтных проводов. Обнаружить утечку искры в трещинах или пробоях в проводах высокого напряжения можно в темноте при работающем двигателе. Заменить поврежденные провода.

Проблема – неисправность системы зажигания высокой энергии

На большинстве отечественных автомобилей, таких как ВАЗ-2109, – 2108, – 1111, ГАЗ, УАЗ и пр., установлены контактные и бесконтактные транзисторные системы зажигания. Чистоту контактов и прочность посадки электросоединений, датчиков и свечей следует проверять постоянно, а также регулировать момент зажигания.

Неисправные детали, которые не соответствуют требованиям, необходимо заменять новыми.

1. Проверить коммутатор. Если имеется в наличии вольтметр, то можно проследить за показаниями прибора при включенном зажигании. Коммутатор считается исправным, если стрелка вольтметра через несколько секунд отклонится вправо. Без вольтметра можно воспользоваться контрольной лампой, для этого нужно присоединить один ее провод к массе, а другой – к выводу 1 катушки зажигания, который соединяется проводом с клеммой 1 коммутатора. Если лампа загорится ярче при включенном зажигании, то коммутатор исправен.

2. Проверить бесконтактный датчик «на искру». Из крышки распределителя достать центральный провод и приблизить его наконечник на расстояние 0,7—1 см к массе.

Внимание! Перед проведением проверки бесконтактного датчика следует надеть на руки толстые и без повреждений резиновые перчатки.

Коленчатый вал повернуть стартером или вручную (поворотом колеса или ключом). Датчик исправен, если есть искра.

3. Проверить электрические соединения.

Проверить на катушке зажигания и распределителя прочность всех электрических соединений. Разъем коммутатора разъединить, зачистить контакты и обработать аэрозолем WD-40 для восстановления электрического контакта.

4. Проверить микропроцессорное управление двигателем. Определение неисправностей в данной системе можно осуществить только на специальном оборудовании (диагностических стендах) в автосервисах.

Проблема – неисправность системы питания

1. Проверить поступление топлива в карбюратор. Для того чтобы проверить, поступает ли топливо в карбюратор, необходимо отсоединить от выходного штуцера бензонасоса топливный провод и при помощи рычага ручной подкачки определить выход топлива.

2. Проверить работу бензонасоса в случае, если не подается топливо. Отсоединить от бензонасоса входной трубопровод, а затем исследовать его работу предложенными способами.

Работу бензонасоса можно проверить двумя способами.

? Прикрыть слегка входной штуцер пальцем, смоченным в воде, и поработать рычагом ручной подкачки. Если ощущается легкое втягивание пальца в штуцер, то бензонасос работает.

? Входной штуцер соединить с дополнительным шлангом и опустить другой его конец в банку с топливом. Бензонасос работает, если топливо под действием рычага ручной подкачки втягивается пульсирующей струей.

3. Проверить магистральный топливный провод. С бензобака снять пробку и насосом для подкачки автомобильных шин продуть отсоединенный топливный провод. Если в бензобаке ясно слышится бурление топлива, то магистраль не перекрыта. Если заборник, фильтр тонкой очистки топлива или дренажная трубка в бензобаке засорены, то их следует промыть бензином и продуть воздухом.

Проблема – неисправность карбюратора (плохое смесеобразование)

Нормальный запуск двигателя затруднен в случае, когда происходит отказ элементов, которые участвуют в смесеобразовании.

В холодное время года на характер запуска двигателя влияет воздушная заслонка, не обеспечивающая необходимый состав топлива. Автовладелец должен знать особенности двигателя своего автомобиля при запуске.

Чтобы выявить неполадки, нужно 5—10 раз нажать на педаль газа для добавления топлива ускорительным насосом, подождать примерно полминуты, а затем запустить двигатель.

1. Запуск двигателя затруднен из-за засорения воздушного и топливного жиклеров холостого хода. Следует снять крышку карбюратора, отвернуть воздушные жиклеры и извлечь из-под них эмульсионные трубки. Их нужно промыть в бензине и очистить проходное сечение жиклеров при помощи заостренной спички, предварительно смоченной в ацетоне. Топливные каналы надо продуть сжатым воздухом.

2. Нарушен уровень топлива в поплавковой камере из-за бедной или богатой смеси. Двигатель не запускается при низком уровне топлива. При высоком его уровне двигатель также не запускается, так как происходит «пересос» топлива.

3. Негерметичность поплавка. Поплавок снять и резко потрясти его. Если в него попал бензин, то, вероятно, в нем есть трещина. Для того чтобы найти трещину на поверхности поплавка, необходимо высверлить отверстие диаметром 1,5 мм на одном конце латунного поплавка и слегка дунуть в него. Бензин слить через просверленное отверстие и запаять трещину при помощи паяльника тонким слоем олова. При паянии поплавка следует сохранить его начальный вес. Подгибанием язычка отрегулировать ход иглы клапана, при этом одновременно регулировать ограничителем хода поплавка зазор между торцом запорной иглы и язычком.

4. Негерметичность игольчатого запорного клапана. С карбюратора снять крышку и проверить работу запорного клапана. Седло клапана подтянуть, крышку карбюратора повернуть таким образом, чтобы игла клапана закрыла его седло. Ртом всасывать воздух через патрубок

подвода топлива. Клапан герметичен, если язык прилипает. Новый клапан в собранном виде поставить в том случае, если его герметичность нарушена.

у-Уровень топлива в поплавковой камере регулируется согласно инструкции по эксплуатации автомобиля и зависит от его марки.

5. Происходит подсос между впускным трубопроводом и карбюратором. В этом случае следует заменить (при необходимости) уплотнительные прокладки и подтянуть гайки, которыми крепится карбюратор к впускному трубопроводу.

Внезапная остановка двигателя

Проблема – неисправность системы зажигания

1. Неисправность катушки зажигания. Ее можно установить при помощи контрольной лампы.

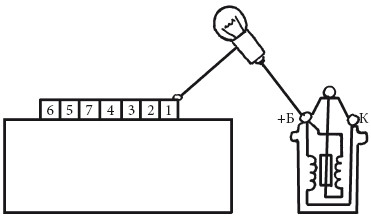

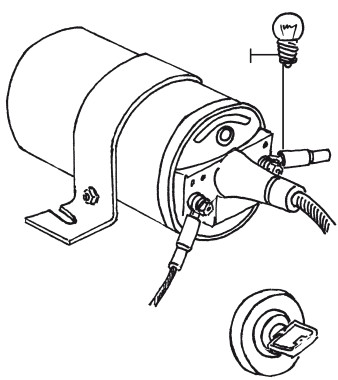

Рисунок 30. Проверка катушки зажигания

Для этого один конец провода контрольной лампы при включенном зажигании необходимо соединить с массой, а к безымянной клемме прикоснуться вторым концом. Если лампа не горит, а включается только при касании клеммы «Б», в этом случае, вероятнее всего, произошел обрыв в первичной обмотке катушки, и ее следует заменить (рис. 30).

2. Неисправность бесконтактного датчика в распределителе зажигания или коммутатора.

Рисунок 31. Проверка коммутатора и бесконтактного датчика распределителя зажигания

В этом случае на катушку зажигания не поступают импульсы тока. Тогда от нее нужно отсоединить провод, который идет от клеммы «1» коммутатора, а наконечник провода подключить к контрольной лампе. К клемме «+Б» катушки зажигания подключить другой вывод контрольной лампы.

Зажигание включить и стартером проверить коленчатый вал. Цепь низкого напряжения исправна, если лампа мигает, т. е. коммутатор посылает импульсы на катушку зажигания. Если лампа не мигает, то следует заменить или коммутатор, или бесконтактный датчик (рис. 31).

3. Пробой конденсатора на корпус. Исправность конденсатора можно проверить при помощи контрольной лампы. Для этого провод конденсатора отсоединить от клеммы ввода в распределитель зажигания и соединить его с положительным выводом аккумулятора через контрольную лампу. Если лампа горит, то конденсатор пробит и его следует заменить.

4. Нарушение изоляции проводов низкого напряжения и поломка провода в распределителе зажигания. Замыкание рычажка прерывателя на корпус. К массе и клемме низкого напряжения распределителя подключить контрольную лампу. Если она горит при включенном зажигании при разомкнутых контактах, а при замкнутых не реагирует, то цепь тока низкого напряжения исправна, включая прерыватель и обмотку катушки зажигания.

Если при разомкнутых контактах лампа не горит, то нужно отсоединить провод от клеммы распределителя зажигания. Контрольную лампу подключить между корпусом и наконечником соединительного провода. Если в этом случае лампа включается, то цепь исправна до распределителя зажигания, а распределитель зажигания неисправен.

Неисправность распределителя зажигания возникает из-за подвижного рычажка прерывателя и его провода или из-за замыкания обкладок конденсатора. В данном случае следует устранить замыкание (рис. 32).

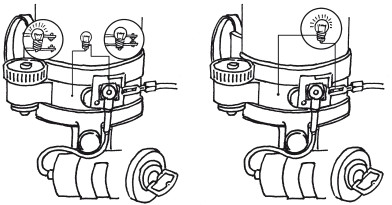

Рисунок 32. Проверка цепи низкого напряжения в распределителе зажигания

5. При прогаре крышки распределителя зажигания между центральным и одним из боковых электродов двигатель троит. В этом случае с распределителя зажигания необходимо снять крышку, протерев тряпкой, удалить слой копоти. Если это не дало положительного результата, то следует отсоединить от неисправного свечного вывода крышки свечной провод и произвести замену.

6. Неисправность бегунка. С распределителя снять крышку и вынуть центральный провод. Наконечник центрального провода поднести на расстояние 3 мм к токоведущей пластине бегунка. Если в момент размыкания контактов при включенном зажигании появится искра, это означает, что бегунок пробит и следует его заменить.

7. Окисление зажимов проводов в клеммах и наконечниках. Подтянуть провода гайками, обеспечив надежный контакт наконечников и зажимов проводов в клеммах.

8. Зависание подвижного контакта или большой зазор в контактах прерывателя. Если подвижный контакт изношен, его следует заменить. В прерывателе установить зазор 0,4 + 0,05 мм.

9. Механический износ кулачка, расшатывание, подгорание контактов замка зажигания. Следует просверлить на выступе кулачка отверстие диаметром 1,5 мм, нарезать резьбу и ввернуть в отверстие винт, который не должен доходить до валика контактной группы.

Стартер не включится при обгорании контактов, в этом случае следует с клеммы «50» снять штекер с красным проводом и присоединить его (временно) к клемме «16».

Проблема – неисправность системы питания

1. Износ штока привода. Из-за износа штока привода диафрагма бензонасоса не совершает полного хода. Следует уменьшить толщину прокладки между блоком двигателя и бензонасосом.

При неожиданном отключении зажигания следует снять голубой с черными полосами провод с клеммы «15» контактной группы и присоединить его к клемме «30».

2. Сильный запах бензина при остановке или при движении. В результате выпадения штуцера из карбюратора или корпуса насоса появляется сильный запах бензина. При выпадении штуцера автомобиль может некоторое время двигаться, так как в поплавковой камере еще находится бензин. Для устранения неполадки следует установить дополнительную скобу, которая будет за хомут притягивать топливный провод к карбюратору или топливному насосу. Если поломка произошла в пути, нужно с помощью проволоки привязать топливный провод к корпусу (рис. 33).

Рисунок 33. Дополнительная фиксация топливного провода на бензонасосе

3. В топливном проводе отсутствует циркуляция топлива.

Для устранения неисправности необходимо смочить в холодной воде тряпку и положить на насос, тем самым охлаждая его.

В жаркое время двигатель может заглохнуть из-за образовавшихся в топливном проводе паровых пробок.

4. Топливо не подается в карбюратор. С двигателя снять насос. С него снять крышку и уплотнительную прокладку с сетчатым фильтром. Латунное седло клапана выпрессовать, из насоса достать клапан и его пружину (рис. 34).

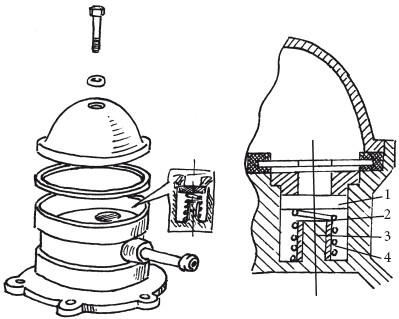

Рисунок 34. Ремонт впускного клапана бензонасоса автомобиля ВАЗ: 1 – латунное седло клапана; 2 – впускной клапан; 3 – пружина; 4 – стойка

Старый клапан заменить новым, который изготовлен из пластмассы толщиной 1,5 мм. Зачистить седло клапана и прикрепить к нему клапан. Восстановить стойку при помощи напрессованной на нее тонкостенной стальной трубки.

5. Засорение фильтра заборника в бензобаке. В багажнике открыть люк и отвернуть винты, крепящие фланец. От фланца отсоединить трубку. Заборник снять, разобрать и прочистить.

Двигатель не запускается в холодное время года

Проблема – неисправность системы электрооборудования

Аккумулятор разряжен. Его подзарядить. Можно попытаться запустить двигатель пусковой рукояткой, временно замкнув клеммы «ВК-Б» и «ВК» на четырех-клеммовой катушке зажигания «Б 115—В» от «Волги» или «москвича».

Проблема – неисправность системы зажигания

При неисправности свечей зажигания (хотя бы одной) цилиндр двигателя исключается из работы и становится эффективным тормозом. Для устранения неисправности необходимо отключить провод высокого напряжения от любой свечи зажигания и приблизить его к массе на расстояние 6 мм. Затем включить зажигание и стартером провернуть коленчатый вал. Если между массой и концом провода проскакивает яркая искра, то система зажигания исправна.

Яркая и мощная искра имеет голубой цвет, а менее мощная будет красного цвета.

Неисправную свечу следует заменить более горячей с меньшей теплоотдачей. Если искра маломощная, следовательно, зазор меньше требуемой нормы. Если зазор превышает норму, то искра может не появиться. Следует установить зажигание с небольшим опережением. В дальнейшем надо вовремя менять свечи зажигания.

Проблема – неисправность системы питания

При запуске двигателя приготовленная в карбюраторе горючая смесь, проходя через впускную трубу, становится беднее, так как изменяется ее состав. Поэтому необходимо создать условия для образования нормальной горючей смеси, для чего можно влить в бензин нужную присадку и отрегулировать подачу топлива.

Проблема – неисправность карбюратора

1. Воздушная заслонка не закрывается, так как заклинило ее привод. Следует нажать 5—10 раз на педаль газа для того, чтобы ускорительный насос накачал топливо. Через 30 с запустить двигатель. Паузу в 30 с следует выждать для того, чтобы бензин заполнил впускной коллектор.

2. Излишнее поступление топлива в цилиндры двигателя при пуске. Пуск следует прекратить, затем открыть воздушную и дроссельную заслонки карбюратора, несколько раз провернуть коленчатый вал, продувая цилиндры.

Двигатель тяжело заводится

Проблема – неисправность системы зажигания

1. Установлено позднее зажигание, или смесь при выпуске продолжает гореть. Деление «октан-корректор» установить на нулевое положение после регулирования зазора. Совпадения меток добиться вращением коленчатого вала. Зажигание отрегулировать при помощи контрольной лампы. Момент зажигания выставляют в такте сжатия по свече первого цилиндра и по обращенному к ней бегунку.

2. Возможны нагар, неправильный зазор, наличие масла, неисправность или трещины на изоляторе одной или двух свечей. Свечи очистить от нагара и круглым щупом отрегулировать зазор. Попытаться запустить двигатель. Чтобы обнаружить неисправность, следует по очереди снимать со всех свечей наконечники. Неработающую свечу зажигания можно выявить по перебоям в работе двигателя.

Внимание! В системе зажигания, которая обладает высокой энергией, следует снимать свечной провод очень осторожно, обязательно в толстых резиновых перчатках и на короткое время, не более чем на 2 с.

Проблема – неисправность карбюратора

1. При открывании капота чувствуется резкий запах бензина. Если снять крышку воздушного фильтра, то можно обнаружить на стенках смесительной камеры мокрые следы от попадания на нее бензина – карбюратор «переливает». Вероятная причина – нарушение герметичности поплавка или попадание мелкой соринки на запорный клапан карбюратора. Следует плавно и медленно нажимать на педаль газа до упора и держать ее в таком положении в течение минуты, этого времени должно быть достаточно, чтобы впускной тракт проветрился и испарения топлива улетучились. Включить стартер, не отпуская педаль газа. Двигатель может заработать через несколько секунд. Если он не запустился, нужно проверить герметичность игольчатого запорного клапана и его уплотнительной прокладки. Причиной переливания топлива, как правило, служит износ клапана. Следует притереть иглу клапана к седлу. Определив место, где разгерметизировался поплавок, слить из него бензин, трещину пропаять припоем.

2. При вспышках в цилиндрах воздушная заслонка остается закрытой. В этом случае следует медленно открыть воздушную заслонку. Конец тяги в приводе воздушной заслонки закрепить так, чтобы она была полностью закрыта при вытянутой рукоятке и полностью открыта при утопленной рукоятке.

Проблема – неисправность системы питания

Показания температурного датчика говорят о перегреве двигателя. Вероятная причина – наличие паровой пробки в топливном насосе. Следует охладить бензонасос, положив на него смоченную в холодной воде тряпку. Паровая пробка будет устранена.

Проблема – неисправность механизма газораспределения

Вероятная причина – отсутствует или очень мал тепловой зазор в клапанах. Следует провести проверку требуемых зазоров в механизме газораспределения и установить их на холодном двигателе при помощи щупа нужной толщины или специальных приспособлений. Проверка и регулировка проводится только после правильно установленного натяжения ремня привода.

Следует отметить, что у разных моделей двигателей – своя последовательность регулировки теплового зазора, которая соблюдается согласно инструкции к данному автомобилю.

Неустойчивая работа двигателя при всех режимах

Проблема – неисправность системы зажигания

1. Повреждение и износ контактного уголька, зависание его в крышке распределителя зажигания. Происходит утечка тока на массу через влагу или нагар на внутренней части крышки. Контактный уголек с пружиной при его износе или повреждении следует заменить. С внутренней стороны крышки удалить нагар и влагу – ее поверхность всегда должна быть сухой и чистой.

2. Зазор свечей не отрегулирован. Неработоспособность свечей из-за трещин на изоляторе. На свечах зажигания образовался нагар. Зазор отрегулировать. Со свечей удалить нагар. Двигатель запустить. Неисправную свечу зажигания можно выявить по характеру работы двигателя, снимая по очереди наконечники со свечей. Неисправную свечу заменить. В системе зажигания, которая обладает высокой энергией, напомним, отсоединять провода высокого напряжения и проверять «на искру» цепи зажигания можно только на работающем двигателе и только на короткое время, не более 2 с. Работу при этом следует выполнять только в надежных резиновых перчатках.

3. Ослабление крепления проводов, повреждение их зажимов в наконечниках и клеммах. Следует обеспечить нужный контакт зажимов проводов в наконечниках и клеммах. При ослаблении или окислении в соединениях высоковольтных проводов следует очистить наждачной бумагой коррелированные контакты и удалить токопроводящий наружный слой пыли. Провода надежно соединить со свечами и крышкой распределителя.

4. Подгорание и окисление контактов прерывателя. Следует проверить их состояние. При помощи надфиля зачистить окисленные и обгоревшие контакты, затем отрегулировать зазор.

Радиальный люфт валика привода распределителя не имеет значения в системах зажигания высокой энергии.

5. В контактной системе зажигания радиальный люфт валика привода распределителя превышает допустимый. Снять и разобрать распределитель зажигания. Втулки поменять местами. Также можно заменить втулки новыми, выточенными из бронзы на токарном станке. Валик привода прошлифовать при необходимости.

Проблема – неисправность системы питания

Повреждение прокладок. Засорение фильтра тонкой очистки или топливного провода. Элементы топливной системы негерметичны. Следует произвести проверку топливного провода бензонасоса карбюратора на герметичность. Ослабленные соединения подтянуть. Произвести замену изношенных прокладок. Топливные проводы отсоединить и продуть их сжатым воздухом, используя для этого насос для подкачки шин. Заменить или прочистить фильтр тонкой очистки топлива.

Проблема – неисправность газораспределительного механизма

1. Впускные и выпускные клапаны негерметичны. Притирку клапанов совместить с проверкой шатунно-поршневой группы. Разобрать головку блока цилиндров и удалить нагар. Клапан снять с помощью струбцины и протирать его до тех пор, пока на фасках седла и клапана не появится имеющийся на середине фасок ровный поясок шириной 1,5—2 мм.

2. Тепловой зазор клапанов недостаточен. В газораспределительном механизме отрегулировать зазор. Регулировка теплового зазора зависит от модели двигателя и соответствует требованиям прилагаемой к автомобилю инструкции по эксплуатации.

Следует помнить, что широкая фаска нарушает герметичность соединения клапан—седло, так как снижается давление клапана на седло.

Неустойчивая работа двигателя на холостом ходу

Проблема – неисправность карбюратора

1. Высокий или низкий уровень топлива в поплавковой камере. Хлопки в карбюраторе указывают на низкий уровень топлива, а хлопки в глушителе – на высокий уровень топлива в поплавковой камере. На неисправность карбюратора также указывает черный дым из выхлопной трубы. С карбюратора осторожно снять крышку и осмотреть поплавок, который должен быть герметичным. Проверить и скорректировать размер полного хода поплавка. Уровень топлива в поплавковой камере привести в норму.

2. В режиме холостого хода не отрегулирована частота вращения коленчатого вала. На прогретом и работающем двигателе провести регулировку с помощью винта количества смеси и винта качества смеси (рис. 35).

Установить минимально допустимую частоту вращения коленчатого вала винтом количества смеси и немного увеличить ее. Предельно возможную частоту вращения установить винтом качества смеси. Так как произойдет качественное изменение смеси, следует второй раз установить минимальную частоту вращения винтом количества, а винтом качества установить предельную частоту вращения коленчатого вала, после чего этот винт медленно заворачивать до тех пор, пока двигатель не встряхнет, после чего винт качества отвернуть на четверть оборота. После регулировки резко открыть дроссельные заслонки несколько раз. Двигатель при этом должен развивать устойчивую частоту и не глохнуть на холостом ходу при закрытии дроссельных заслонок.

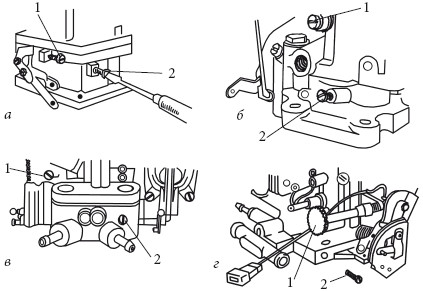

Рисунок 35. Регулировка частоты вращения коленчатого вала: 1 – винт количества смеси; 2 – винт количества смеси; а – «запорожец»; б – «Волга»; в – «москвич» и «Жигули», кроме ВАЗ-2108, – 2109; г – ВАЗ-2108, – 2109, «Таврия»

Чтобы создать в трубке разрежение при помощи рта, необходимо вбирать через нее воздух в себя, при этом прикрывая отверстие трубки языком.

3. Перерасход топлива и общая неустойчивость работы двигателя.

Игольчатый запорный клапан проверить на герметичность. Крышку карбюратора повернуть вверх поплавками и на патрубок подвода топлива надеть кусок резиновой трубки. Создать ртом разрежение в трубке.

Если язык не втягивается в трубку, т. е. нет вакуума, то запорный клапан и седло следует заменить.

4. Засорение жиклеров холостого хода. С карбюратора снять крышку, удалить остатки бензина из поплавковой камеры и продуть ее сжатым воздухом. Жиклеры вывертывать не нужно, достаточно обработать их аэрозольным очистителем для карбюраторов. Через 10 мин продуть их сжатым воздухом.

5. Попадание воздуха через прокладку карбюратора, коллектора во впускной трубопровод. Подтянуть гайки, крепящие карбюратор и коллектор, устранив тем самым подсос воздуха. Ослабление затяжки может нарушать целостность прокладок. Прокладки следует заменить при необходимости.

Проблема – неисправность системы зажигания

1. Емкость конденсатора недостаточна из-за пробоя его диэлектрика без замыкания обкладок. Из крышки распределения зажигания достать наконечник высоковольтного провода и поднести его к массе на расстояние 6 мм. Крышку и бегунок снять, а затем включить зажигание. Коленчатый вал вращать пусковой рукояткой. Сильное искрение между контактами прерывателя и отсутствие искры между массой и наконечником указывает на неисправность конденсатора. Конденсатор в таком случае следует заменить.

2. Перегорание помехоподавательного резистора в наконечниках. Следует заменить помехоподавательные наконечники новыми, которые предназначены для подавления радиопомех.

Неработающую свечу можно определить по перебоям работы двигателя, по очереди снимая со свечи наконечник.

3. Одна свеча не работает. Между электродами свечей нарушилась величина зазора. Свечи очистить от нагара и отрегулировать круглым щупом зазор между электродами их. Двигатель запустить.

4. Слабый искровой заряд, износ, масло и пыль на концах прерывателя. Состояние контактов проверить и зачистить их надфилем. Замасленные и грязные контакты протереть смоченной в бензине тряпкой. Зазор отрегулировать.

5. Слишком раннее зажигание. Такт сжатия определить по первой свече. Метки установки зажигания следует совместить. К массе подключить провод контрольной лампы, а другой провод – к клемме низкого напряжения на распределителе зажигания. Зажигание включить и корпус распределителя проворачивать до размыкания контактов.

Момент размыкания контактов определяется по загоранию контрольной лампы. Распределитель зажигания закрепить.

Проблема – неисправность газораспределительного зажигания

В клапанах отсутствует или слишком мал тепловой зазор. Он в клапанах регулируется только при холодном двигателе с помощью регулировочных шайб и набора щупов. Регулировку теплового зазора производят в зависимости от модели двигателя согласно прилагаемой инструкции по эксплуатации.

Плохая приемистость двигателя, автомобиль медленно разгоняется при нормальной работе двигателя

Проблема – неисправность системы зажигания

1. Между контактами прерывателя не отрегулирован зазор. Необходимо отрегулировать угол замкнутого состояния контактов прерывателя. На распределителе зажигания к контакту низкого напряжения присоединить провод контрольной лампы, другой провод лампы – к массе. Включить зажигание и проворачивать коленчатый вал до замыкания контактов, лампа при этом должна погаснуть. Зафиксировать тонкой проволочкой положение бегунка относительно корпуса. Коленчатый вал продолжать вращать до тех пор, пока лампа не загорится, и снова зафиксировать положение бегунка. Между полученными отметками и находится угол замкнутого состояния контактов, его нужно измерить при помощи транспортира. Зазор отрегулировать под этот угол.

Угол замкнутого состояния контактов для автомобилей ВАЗ-2101 и ВАЗ-2107 должен составлять 55° + 3°.

2. Нарушение работы центробежного опережения регулятора. Это происходит из-за ослабления пружин, которые стягивают два грузика центробежного регулятора. Следует отрегулировать натяжение пружин. При нарушении работы вакуумного регулятора опережения зажигания следует проверить его на холостом ходу двигателя, одновременно следя за изменением угла опережения зажигания в момент снятия или присоединения вакуумной трубки карбюратора. Нарушений в работе вакуумного регулятора не наблюдается, если при присоединении трубки к карбюратору увеличивается частота вращения коленчатого вала.

3. Между электродами свечей не отрегулирован зазор. При зазоре, который меньше нормы, на электродах свечей происходит обильное нагарообразование, вследствие чего усиливается утечка тока и происходят перебои в работе свечей. Осматривая извлеченные из головки блока цилиндров свечи, можно определить состояние цилиндро-поршневой группы, систем питания, зажигания, смазки и охлаждения и всего двигателя в целом.

4. Позднее зажигание. Поршень первого цилиндра установить в высшей мертвой точке (ВМТ), совмещая риску шкива коленчатого вала с меткой на крышке привода коленчатого вала. В нулевое положение установить октан-корректор. Крепление корпуса распределителя ослабить. К винту низкого напряжения прерывателя подвести зажим контрольной лампы, а к массе – щуп. Зажигание включить. Люфт бегунка устранить, зажимая его рукой против вращения корпуса распределителя зажигания. Корпус закрепить в момент зажигания.

После закрепления корпуса распределителя зажигания необходимо убедиться, что положение бегунка совпадает с направлением провода, который идет от первого цилиндра.

Проблема – неисправность системы питания

1. Если имеется запах бензина, при работе двигателя наблюдаются провалы или его полная остановка при резком ускорении, то это свидетельствует о недостаточной подаче топлива.

В этом случае нужно перебрать бензонасос. Отполировать плоскость прилегания седла клапана и перевернуть его на другую сторону (рис. 36).

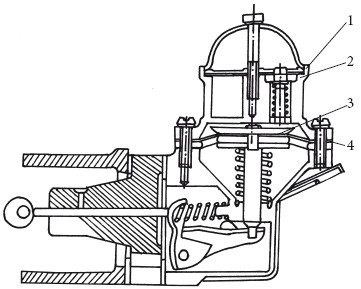

Рисунок 36. Бензонасос: 1 – седло клапана; 2 – клапан; 3 – дистанционная пластмассовая проставка; 4 – диафрагмы

Заменить диафрагму в сборе, устанавливая две диафрагмы, которые соприкасаются с бензином, – одну предохранительную снизу и одну сверху дистанционной пластмассовой проставки. При переборке бензонасоса нужно установить прокладку толщиной 0,7– 0,8 мм, а поверх нее – теплоизоляционную прокладку толщиной 0,27—0,33 мм.

2. Низкооктановое топливо. Необходимо отрегулировать зажигание под использование низкооктанового топлива в двигателе с увеличенной степенью сжатия. Угол опережения зажигания уменьшить.

Зажигание при использовании низкооктанового топлива нужно сделать запаздывающим, т. е. поджигать такое топливо следует позднее, чем обычно.

Проблема – неисправность карбюратора

1. На режиме разгона нарушена подача топлива. На низких передачах автомобиль не получает нужное ускорение, при этом ухудшаются его динамические качества. С воздухоочистителя снять крышку, обеспечить впрыск топлива поворотом рычага привода дроссельной заслонки и просмотреть его поступление в первичную и вторичную камеры. Если струя топлива прерывистая, полностью отсутствует или направление ее нарушено, необходимо прочистить жиклер распылителя. Для этого надо разобрать диафрагменный механизм насоса или подогнуть щипцами трубки распылителя, промыть полости и продуть сжатым воздухом все отверстия каналов.

2. Заедание привода воздушной заслонки. Воздушную заслонку открыть полностью. Тягу управления воздушной заслонки отрегулировать так, чтобы она открывалась и закрывалась без помех.

3. Пропускная способность воздушных и топливных жиклеров понизилась. Каналы и жиклеры необходимо промыть очистителем для карбюраторов и продуть сжатым воздухом. Другими средствами пользоваться нельзя.

4. Дроссельные заслонки открываются не полностью. Необходимо регулярно следить за механическим состоянием дроссельных заслонок, их упоров, осей, тяг и рычагов. Проверить, как взаимодействуют дроссельные заслонки первичной и вторичной камер карбюратора.

5. В поплавковой камере низкий уровень бензина – бедная смесь. Ход поплавка разрегулирован. Рычагом ручной подкачки закачать бензин. Следует помнить, что у бензонасоса есть мертвые точки, в которых он перестает качать топливо. Если бензина оказалось недостаточно, то нужно снять с карбюратора крышку и произвести регулировку поплавка с помощью ограничителя хода поплавка и язычка регулировки уровня.

Проблема – неисправность газораспределительного механизма

При том что на большинстве отечественных автомобилей плохо закрываются один или несколько клапанов, в последних могут быть не отрегулированы зазоры. Регулировать их необходимо при холодном двигателе, когда закрыты оба клапана и коромысла качаются свободно. Регулировку начать с первого цилиндра по риске коленчатого вала и указателя на корпусе двигателя. Поршень первого цилиндра должен находиться в высшей мертвой точке такта сжатия.

Регулировка зазоров клапанов может нарушиться при затяжке контргайки, тогда следует повторить действия.

Крышку распределителя зажигания снять и удостовериться, что пластина бегунка на ходится напротив данного цилиндра. Щуп должен скользить не совсем свободно, но и без усилия.

В других цилиндрах зазоры клапанов регулировать в соответствии с порядком их работы.

Перегрев двигателя

Проблема – неисправность системы охлаждения

1. Износ, пробуксовка или слабое натяжение ремней вентилятора. Необходимо произвести при помощи изменения положения генератора регулировку натяжения ремня вентилятора.

Ремень обычно проскальзывает при слабом натяжении, а при сильном излишне растягивается; все это приводит к преждевременному износу водяного насоса и подшипников генератора.

Причиной пробуксовки ремня могут стать:

? сильный износ ремня;

? масляные следы на ремне;

? прогиб, не соответствующий нормам (1—1,5 см).

2. Накипь в радиаторе. Залив в радиатор водопроводной воды приводит к образованию слоя накипи, что влечет сбои в системе охлаждения. В данном случае следует обработать радиатор средством от накипи, а после этого тщательно его промыть обратным потоком воды.

Промытый радиатор установить в автомобиль и залить тосол. Не следует заливать в радиатор обычную воду, исключением может быть только вынужденная мера, когда нет возможности залить специальную охлаждающую жидкость.

3. В остове радиатора загрязнены воздушные протоки. Облицовку снять, осторожно и аккуратно очистить радиатор щеткой, но не проволочной. Продуть засорившиеся проходы сжатым воздухом.

4. В радиаторе недостаточное количество охлаждающей жидкости. Недостаток жидкости в радиаторе может возникнуть по разным причинам.

Если в радиаторе имеется трещина (течь), следует определить место утечки и запаять его мягким припоем.

Также могут иметься трещины на впускном и выпускном шлангах радиатора, которые следует заделать, плотно обмотав их изоляционной лентой. После чего нужно полностью залить радиатор охлаждающей жидкостью, а расширительный бачок – до максимальной отметки.

Если при движении автомобиля в плотном потоке с частыми остановками температура выходит за рабочие пределы – это сигнал, что двигатель перегрелся.

В этом случае следует:

? сразу же включить на максимальную мощность отопление в салоне автомобиля;

? обязательно остановиться и заглушить двигатель, капот открыть;

? дать двигателю остыть, а при необходимости долить в радиатор охлаждающую жидкость;

? после того как двигатель остынет, нужно добраться до гаража или мастерской, чтобы устранить причину перегрева двигателя.

Проблема – неисправность термостата

1. Возможны следующие варианты.

Вариант 1. Если после запуска двигателя спустя 1—2 мин радиатор в верхней и нижней частях нагревается, это указывает на то, что термостат пропускает жидкость через радиатор («на большой круг»), его клапан открыт.

Вариант 2. Клапан термостата закрыт. В радиатор охлаждающая жидкость поступает в недостаточном количестве, большая ее часть циркулирует по малому кругу.

Термостат необходимо снять и удалить грязь и накипь. Термостат подлежит ремонту, но лучше всего заменить его новым.

2. Охлаждающая жидкость подтекает из дренажного отверстия водяного насоса. Его снять и разобрать, после чего следует заменить самоуплотняющийся сальник. Перед тем как установить водяной насос, его нужно осмотреть, а при необходимости торец насоса, соприкасающийся с сальником, прошлифовать. Если подшипники водяного насоса подлежат смазке, то смазать их.

3. Происходит утечка охлаждающей жидкости из-за пробоя прокладки головки блока цилиндров. В этом случае можно заметить сильное парение или капание жидкости из выхлопной трубы.

При утечке охлаждающей жидкости каплю из выхлопной трубы следует попробовать на вкус:

? если капля пресная, то это конденсат;

? если капля сладкая, то это тосол.

Проверить повреждение прокладки, если в радиатор была залита вода, нужно следующим образом: для начала необходимо изготовить переходник-штуцер, для чего выбить изолятор от старой свечи и припаять к металлическому корпусу вентиль от камеры. Поршень установить в положение, чтобы были закрыты оба клапана, для этого нужно снять крышку клапанов и осмотреть. Затем открыть заливную горловину радиатора. В проверяемые по очереди цилиндры подать воздух через переходник-штуцер. Если при этом вода в радиаторе поднимается и появляются пузырьки, то это значит, что в систему охлаждения проникает воздух. В каком цилиндре это происходит, можно определить по цвету свечей зажигания. После чего снять головку блока цилиндров и поставить новую прокладку, которую предварительно обработать графитной смазкой.

Проблема – неисправность системы зажигания

Если установлено позднее зажигание, то снизить перегрев двигателя можно, повернув распределитель зажигания в сторону опережения («+»), тем самым перейдя на более раннее зажигание.

Проблема – в ходовой части машины происходит потеря мощности

Следует потрогать руками все колесные диски: они должны быть одинаковой температуры, которую терпит рука.

К перегреву двигателя приводит затормаживание одного или двух колес. В этом случае следует отрегулировать рабочие тормоза, частично ослабить затянутый ручной тормоз и проверить давление в шинах.

Двигатель «троит»

Проблема – неисправность системы зажигания

1. Повышенный расход топлива. Из выхлопной трубы идет синий дым. На малых и средних оборотах выявляется неустойчивая работа двигателя. На малых оборотах коленчатого вала слышны несколько приглушенные периодически издаваемые звуки.

Если в автомобиле не работают один или два цилиндра, то в этом случае говорят, что двигатель «троит».

Для начала нужно выявить неработающую свечу, для чего по очереди отсоединить наконечники свечей зажигания. Исправность цилиндра определяется по снижению оборотов на холостом ходу. В неработающем цилиндре на холостом ходу обороты не изменяются. Внимание! Снимать наконечники свечей на автомобилях с системой зажигания высокой энергии следует с большой осторожностью и не более чем на 2—3 с. Наконечники можно снимать только щипцовым инструментом с изолированными ручками, а железные губки должны закрепляться к массе автомобиля при помощи провода.

2. Внутри изоляции высоковольтного провода произошел излом жил. Возможно, случилось ослабление заделки наконечников провода в гнезде крышки распределителя зажигания или в свече. Тогда следует произвести замену высоковольтного провода с изломом жил. Латунные контакты, которые почернели, нужно зачистить. В свободно сидящем наконечнике в гнезде крышки распределителя надо увеличить ширину одной из прорезей.

3. На крышке распределителя зажигания образовалась трещина (токопроводящая дорожка). Крышку распределителя зажигания снять и рассмотреть внутреннюю сторону: нет ли возле токосъемного неработающего цилиндра трещины. Найденную трещину заделать горячим паяльником. Если это не поможет, то крышку лучше всего заменить новой.

После замены высоковольтного провода и свечей зажигания следует проверить крышку распределителя зажигания для того, чтобы быть уверенным, что система зажигания исправна. Если двигатель все-таки продолжает «троить», то нужно проверить сам двигатель.

Проблема – неисправность цилиндро-поршневой группы

Нарушение герметичности в цилиндре в конце такта сжатия, механическая поломка деталей, частичное разрушение или сквозное прогорание поршня, поломка или закоксовывание поршневых колец. Нужно проверить компрессию в цилиндрах. Двигатель прогреть, остановить его и вывернуть свечи зажигания, затем к первому цилиндру присоединить компрессор и на 5 с включить стартер. Показание прибора (манометра) зафиксировать с обратным клапаном. Компрессию по очереди проверить в остальных цилиндрах.

Для того чтобы оценить масштабы ремонта и приобретения нужных запчастей к цилиндру, надо провести следующую работу: через свечное отверстие влить 15 г моторного масла и проверить компрессию еще раз. О неисправности цилиндров поршневой группы свидетельствует существенное увеличение компрессии.

Проблема – неисправность газораспределительного механизма

Чтобы оценить состояние деталей механизма газораспределения (клапанов и их седел), нужно проделать ту же операцию, что и с цилиндро-поршневой группой. На нарушение посадки клапана в седле указывает увеличение компрессии в цилиндре после того, как в свечное отверстие влито моторное масло. На это указывает также сильный износ или небольшой прогар рабочей фаски клапана.

Детонация двигателя

При детонации вибрирует днище поршня, при этом слышится металлический звонкий стук. Детонация разрушает масляную пленку между поршнем и цилиндром, из-за чего поверхности трения значительно изнашиваются. Детонацию следует устранять немедленно, так как длительная работа двигателя при ней приводит к его перегреву, появляется черный дым из выхлопной трубы, обгорают и разрушаются кромки клапанов, поршней, электродов свечей зажигания и прокладки головки блока цилиндров.

Взрывное сгорание рабочей смеси в цилиндрах, которое в 10 раз быстрее нормального, называется детонацией.

Проблема – неисправность системы зажигания

1. Чрезмерное опережение зажигания. Следует установить более позднее зажигание поворотом корпуса распределителя зажигания в сторону «минуса» при помощи октан-корректора по шкале. Тем самым сгорание рабочей смеси сократится.

2. Заедание грузиков центробежного регулятора опережения зажигания. Пружины грузиков ослаблены. Рычажок прерывателя отвести и рукой повернуть до отказа кулачок вала, при этом грузики должны разомкнуться. Кулачок отпустить. В том случае, если он не вернется в исходное положение, следует разобрать распределитель зажигания и заменить ослабленные пружины, а заедание устранить.

Проблема – неисправность системы питания

1. Рабочая смесь бедна. Двигатель перегревается. Площадь поверхности соприкосновения деталей в двигателе с газами, продолжительность горения и объем горящих газов увеличиваются. Необходимо провести регулировку топливной системы. Поплавок установить в правильное положение, а путем подгибания пластины поплавка установить нужный уровень топлива в камере. Во впускном коллекторе устранить подсос воздуха.

2. Изношена диафрагма бензинового насоса. Диафрагму в этом случае нужно заменить новой.

3. Иногда детонация в двигателе происходит из-за использования некачественного или низкооктанового топлива. Тогда следует заменить топливо согласно инструкции по эксплуатации автомобиля.

Проблема – неисправность кривошипно-шатунного механизма

1. На поверхности камер сгорания или днищах поршней образовался большой слой нагара. Детонация двигателя сопровождается звонким металлическим стуком, из глушителя выходит черный дым. Следует удалить нагар с поверхности головки блока цилиндров, с поршней, днищ и камеры сгорания.

2. Детонационное сгорание топлива при снижении частоты вращения коленчатого вала. Частоту вращения коленчатого вала увеличить для того, чтобы уменьшить детонационное сгорание топлива. Скорость движения автомобиля увеличить или переключиться на пониженную передачу для того, чтобы увеличить обороты двигателя при преодолении подъема, если перед ним не было возможности разогнать его.

Проблема – неотрегулированный газораспределительный механизм

В клапанном механизме маленькие тепловые зазоры. Проверить и отрегулировать зазоры в клапанах.

После выключения зажигания двигатель некоторое время продолжает работать

Проблема – перегрев двигателя

1. При такте сжатия в камере сгорания значительно повышается температура. Рабочая смесь самовоспламеняется раньше, чем появляется искра на свече. Нельзя допускать, чтобы двигатель перегревался.

Калильное число свечи зажигания характеризует способность воспринимать и передавать тепло, которое возникает на корпусе свечи, окружающему воздуху и головке блока цилиндров.

Также следует поддерживать в исправном состоянии систему охлаждения, перейти на более холодные свечи зажигания. Отечественные свечи с калильным числом 8 на маркировке означают наиболее горячую свечу, а цифре 26 соответствует самая холодная свеча. Свечи зажигания импортного производства имеют свою маркировку.

2. Несоответствие калильного числа свечей параметрам двигателя. В этом случае происходит воспламенение рабочей смеси не от искры свечи, а от ее перегретых элементов – торца корпуса, электродов, конуса изолятора или от частиц нагара. Поэтому следует заменить свечи на холодные, которые имеют более короткий путь отвода тепла.

Свечи по калильному числу необходимо подбирать в соответствии с «поведением» и «характером» двигателя.

3. При слишком позднем зажигании смесь не успевает сгореть, когда поршень находится в верхней мертвой точке, а при движении поршня вниз продолжается горение смеси в цилиндре. Поршень первого цилиндра следует установить в верхней мертвой точке, совмещая при этом установочные метки. Если в этом положении коленчатого вала не произошло размыкания контактов прерывателя, нужно ослабить крепление распределителя зажигания, поворачивая его корпус, произвести установку момента зажигания. Подключенная контрольная лампа должна загореться при правильно установленном моменте зажигания. Распределитель зажигания закрепить. На ровном участке дороги при прогретом двигателе и при движении автомобиля на прямой передаче со скоростью 50 км/ч окончательно проверить момент зажигания.

При резком нажатии на педаль газа слышится легкий детонационный стук. Если звука нет, надо увеличить угол опережения зажигания.

Проблема – сорт применяемого бензина был изменен

При заливке низкооктанового топлива происходит детонация двигателя при ускорении (разгоне) и при высоких нагрузках. Следует заливать топливо с более высоким октановым числом согласно инструкции по эксплуатации данного автомобиля. При невозможности залить нужный вид топлива необходимо уменьшить угол опережения зажигания.

Проблема – неисправность механизма газораспределения и кривошипно-шатунного механизма

К неисправностям кривошипно-шатунного механизма и механизма газораспределения приводит нагар на стенках камеры сгорания, днищах поршней, впускных клапанах.

Нагар обычно образуется:

? от некачественного моторного масла и топлива;

? при движении на непрогретом двигателе с частыми разгонами и остановками;

? при недостаточном охлаждении двигателя.

Нагар образуется в любом случае, поэтому бороться с ним нужно путем обработки двигателя очистительными препаратами. Нагар частично выжигается при езде по трассе с предельно допустимой скоростью.

Хлопки в карбюраторе. Сбой в работе двигателя

Проблема – неисправность системы питания

1. Происходит утечка топлива через дренажное отверстие. Диафрагма бензонасоса повреждена. Диафрагму в бензонасосе заменить. До упора нажать рычаг ручной подкачки, перед тем как окончательно затянуть все восемь винтов.

2. Засорение сетчатых фильтров, топливного провода и клапанов в бензонасосе. Топливный провод продуть при помощи ручного насоса. Выпускной и нагнетательный клапаны в бензонасосе поменять местами. Сетчатый фильтр прочистить.

3. В бензобаке засорился фильтр бензозаборника. Через люк багажника снять бензозаборник, разобрать и прочистить его.

4. В бензобаке засорилась дренажная трубка или образовался вакуумный замок (бензобак плохо вентилируется). Дренажную трубку продуть. Выпускной и воздушный клапаны пробки наливной горловины прочистить.

5. Засорился фильтр тонкой очистки топлива. Одноразовый неразборный фильтр заменить новым. Разборный фильтр тонкой очистки топлива (отстойник) очистить от грязи. Фильтрующий элемент промыть в горячей воде, в бензине, а после продуть сжатым воздухом.

6. В карбюратор подается недостаточное количество топлива. От выходного штуцера бензонасоса отсоединить топливный провод, проверить выход топлива при помощи рычага ручной подкачки.

Проблема – неисправность системы зажигания

1. Провода высокой энергии поменяли или перепутали местами. Учитывая движение бегунка (против часовой стрелки), присоединить провода согласно порядку работы двигателя.

2. Конденсатор теряет свою емкость из-за замыкания прокладок, пробоя в изоляции, пробивает на корпус; слабый контакт между массой и корпусом конденсатора. С помощью контрольной лампы провести проверку исправности конденсатора в контактной системе зажигания. Разомкнуть контакты прерывателя и включить зажигание, коснуться щупом контрольной лампы вывода конденсатора, который отсоединен. Конденсатор неисправен, если контрольная лампа горит.

Проблема – неисправность карбюратора

1. Регулировка холостого хода нарушена. Винтами качества и количества добиться устойчивой работы двигателя с нужным составом смеси.

Регулировка холостого хода должна проводиться только на исправном и проверенном двигателе.

2. В поплавковой камере низкий уровень топлива. Подгибая пластину поплавка, в месте игольчатого запорного клапана установить уровень топлива и правильное положение поплавка в поплавковой камере. Проверить герметичность игольчатого запорного клапана, для чего в положении закрытого клапана вдуть ртом воздух через подводящий штуцер.

3. Возник воздушный подсос между впускным коллектором и проставкой, между карбюратором и проставкой. Заменить проставку новой или подтянуть крепления, устранив тем самым подсос воздуха.

4. Загрязнение жиклеров смолами. С карбюратора снять крышку, не отсоединяя его от двигателя. Воздушные жиклеры отвернуть и извлечь из-под них эмульсионные трубки, которые затем промыть в растворителе. Заостренной спичкой прочистить проходное сечение жиклеров и сжатым воздухом продуть каналы. При замене жиклеров и распылителей маркировка этих деталей должна совпадать с маркировкой из ремкомплекта подобных моделей карбюраторов.

5. Воздушная заслонка не закрывается полностью. Крепление заслонки проверить и отрегулировать ее привод.

Запах бензина, хлопки в глушителе, темные выхлопные газы

Проблема – неисправность карбюратора

1. Состав рабочей смеси произвольно меняется от богатой до бедной. В поплавковой камере нарушен уровень топлива. Соринки под иглой могут блокировать в открытом положении игольчатый запорный клапан. Промыть и продуть запорный клапан. Провести регулировку на нормальную смесь. Если из-за износа клапана и седла нарушена герметичность, необходимо произвести замену этой пары новой.

2. Герметичность поплавка нарушилась. Из латунного поплавка удалить топливо, просверлив в нем отверстие диаметром 0,15 мм, а затем дунув в него. При этом на корпусе поплавка можно обнаружить трещину, которую следует пропаять оловянным припоем. Просверленное отверстие тоже необходимо запаять. Масса поплавка должна остаться практически прежней.

3. Во вторичной камере приоткрыта дроссельная заслонка. Следует произвести регулировку открытия дроссельной заслонки при плотно закрытой второй.

4. При малой частоте вращения коленчатого вала подается богатая рабочая смесь. В таком случае разрегулирован винт качества смеси.

Двигатель необходимо прогреть до рабочей температуры 80 °C и установить при помощи винта количества смеси минимально устойчивую частоту вращения коленчатого вала на холостом ходу и немного ее увеличить. При помощи винта качества выбрать такое положение, при котором будет наибольшей частота вращения коленчатого вала двигателя. Если частота вращения увеличится, то ее надо снизить винтом количества, а винтом качества снова добиться максимальной частоты вращения. После этого нужно медленно заворачивать винт качества до того момента, пока двигатель не станет работать с заметными перебоями, и тогда повернуть на одну треть оборота винт качества в обратную сторону.

5. Воздушная заслонка открывается не полностью. Необходимо проверить крепление заслонки и отрегулировать ее привод. Воздушную заслонку открыть, цилиндры двигателя продуть вращением коленчатого вала при открытых воздушных и дроссельных заслонках.

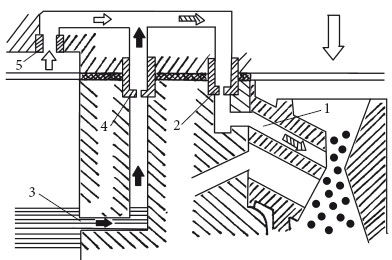

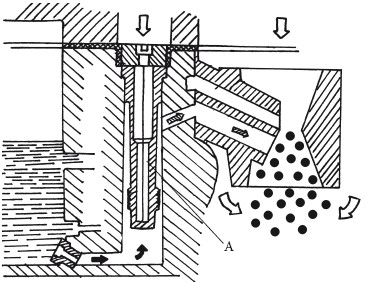

6. Отверстие воздушных жиклеров дозирующих систем засорилось. Не разбирая карбюратор, промыть жиклеры, используя для этого аэрозольный очиститель для карбюраторов.

Из-за забитого грязью воздушного фильтра над карбюратором резко увеличивается истечение бензина из жиклеров, поэтому нужно заменить воздушный фильтр. В летнее время его необходимо менять чаще.

Проблема – неисправность системы зажигания

Временами пропадает искра в цилиндрах, это происходит из-за слабого контакта токоведущих жил проводов с наконечниками и клеммами. По этой причине в глушителе оказывается несгоревшая топливная смесь, где ее поджигает выхлоп из других цилиндров. В результате топливная смесь взрывается. Для устранения неисправности необходимо осмотреть зажимы проводов в наконечниках и клеммах, которые могут со временем окислиться. Не следует допускать ослабления затяжки клемм гайками. Также надо произвести осмотр контактов высоковольтных проводов со свечами и крышкой распределителя зажигания.

1. К замыканию обкладок конденсатора приводит пробой его диэлектрика. Следует провести проверку конденсатора при помощи контрольной лампы, как это делается при пробое на корпус. Если конденсатор неисправен, то его необходимо заменить новым. Конденсатор, вышедший из строя в пути, нужно отсоединить от зажима распределителя зажигания.

2. Элементы свечей зажигания покрыты черной копотью. Это указывает на то, что между электродами образовался большой зазор. Необходимо установить нормальный зазор. Свечу, покрытую копотью, следует очистить и поменять ее со свечой из другого цилиндра, а очищенную поставить в этот цилиндр. Если при принятых мерах все же появляется черный нагар, то причиной неисправности является богатая горючая смесь.

3. Неправильно установлен момент зажигания. Включить зажигание. К клемме низкого напряжения распределителя зажигания присоединить контрольную лампу, а к массе – щуп лампы. Установить на нулевую метку октан-корректор после регулировки прерывателя.

Для того чтобы установить момент зажигания в такте первого цилиндра и по бегунку, который обращен к нему, следует добиться совпадения меток, вращая при этом коленчатый вал. С помощью контрольной лампы отрегулировать зажигание.

После сбрасывания газа двигатель глохнет

Проблема – неисправность карбюратора

1. Холостой ход не отрегулирован. Двигатель прогреть и отрегулировать по всем основным параметрам. Затем винтами качества и количества смеси добиться устойчивой работы двигателя с нужным составом смеси, которая всасывается в дроссельное пространство.

2. Первичная камера и переходная система жиклеров засорилась или засмолилась. Для того чтобы очистить жиклеры от засмоления или засорения, необходимо снять и разобрать карбюратор.

Все детали карбюратора следует промыть в бензине и собрать снова.

Разборка и сборка карбюратора займет продолжительное время, поэтому можно, не снимая карбюратора, аккуратно приподнять его крышку и, не разъединяя тяги, аэрозольным очистителем для карбюраторов обработать жиклеры.

Проблема – неисправность системы зажигания

1. Между контактами прерывателя произошло нарушение нормального зазора, подгорание или загрязнение. Осмотреть состояние рабочей поверхности контактов прерывателя. При их нормальной приработке поверхность шероховатая с серовато-матовым налетом. Контакты необходимо зачистить надфилем или абразивной пластиной, протереть чистой тонкой тряпочкой, смоченной в бензине, и установить на прерывателе зазор 0,45 + 0,05 мм.

Синий оттенок на поверхности контактов указывает на сильное искрение, а черный – на загрязнение их пылью и маслом.

2. Радиальный люфт валика распределителя зажигания более 0,3 мм. В хвостовике распределителя зажигания разболталась втулка, приводной валик с бегунком стал бить, из-за чего зазор между контактами беспорядочно изменился. Необходимо разобрать распределитель зажигания и выбить втулки из хвостовика. При сборке верхнюю втулку временно установить внизу хвостовика, а наверху – нижнюю. Также можно заменить втулки новыми, выточенными на токарном станке из оловянистой бронзы.

Резкий набор оборотов при плавном нажатии на педаль газа

Проблема – неисправность карбюратора

1. От заедания тяг и рычагов произошло нарушение положений заслонок. Необходимо поддерживать в работоспособном состоянии привод: систему тяг воздушной и дроссельных заслонок, рычагов, их сечений – втулок, осей и упоров. Также необходимо следить за их чистотой.

2. Заедает привод дроссельных заслонок. При закрытой первичной камере заслонка вторичной камеры приоткрыта. Необходимо следить за пневматическими и механическими приводами дроссельных заслонок первичной и вторичной камер. Регулируя и проверяя легкость поворотов заслонки вторичной камеры, можно выполнить полное закрытие заслонкой вторичной камеры.

Двигатель глохнет при трогании с места

Проблема – неисправность системы питания

В поплавковой камере недостаточно топлива. Следует сначала определить, поступает ли топливо в карбюратор. Для этого нужно отсоединить от выпускного штуцера бензонасоса топливный провод и проверить с помощью рычага ручной подкачки, есть ли выход топлива из штуцера. Следует помнить, что у бензонасоса имеются мертвые точки, при которых он не качает топливо. При неровной струе с пузырьками воздуха необходимо проверить состояние топливного провода к бензонасосу.

Для проверки топливного провода следует воспользоваться насосом для накачки шин, подкачивая воздух в отсоединенный от бензонасоса топливный провод. Если бензонасос исправен, то при подкачке воздуха в бензобаке будет слышно, как бурлят пузырьки.

Проблема – неисправность карбюратора

В поплавковой камере уровень бензина превышает норму. Необходимо провести проверку игольчатого запорного клапана на герметичность. Также следует удалить попавшую на него грязь и мелкие соринки. Если в латунный поплавок попадает топливо, нужно определить место разгерметизации. При разгерметизации поплавка увеличивается его масса и позднее закрывается игольчатый клапан, повышается уровень топлива в камере. Из поплавка необходимо слить топливо и запаять трещину припоем.

Двигатель не развивает мощность, слабый разгон, повышенный расход топлива

Проблема – неисправность системы зажигания

1. Неправильно установлен момент зажигания. Для его установки в системе зажигания высокой энергии используется стробоскоп, который соединяется с системой зажигания. В картере сцепления нужно снять резиновую заглушку с люка, запустить двигатель на минимальную частоту вращения коленчатого вала. Луч стробоскопа направить на маховик. На маховике метка не должна достигать средней метки шкалы на 0—2 деления по ходу вращения маховика до начальной метки установки момента зажигания, которая рекомендуется согласно инструкции по эксплуатации данного автомобиля. Если этого не произошло, то нужно остановить двигатель, ослабить гайки на распределителе зажигания и немного повернуть по часовой стрелке корпус распределителя для того, чтобы увеличить угол опережения зажигания.

Для того чтобы уменьшить угол, нужно повернуть корпус распределителя зажигания против часовой стрелки. После проделанной работы необходимо затянуть на датчике-распределителе гайки и поставить на место резиновую заглушку.

2. Центробежный регулятор опережения разрегулирован. Грузики не могут максимально расходиться из-за их заедания. Можно самостоятельно разобрать распределитель зажигания и устранить заедание грузиков или ослабить пружины. Проверять исправность распределителя зажигания лучше всего на стенде.

3. Перебои в зажигании. Неисправности следует искать в бегунке, прерывателе или крышке распределителя зажигания.

Необходимо произвести проверку контактов прерывателя. Включить зажигание. Присоединить к массе один конец контрольной лампы, а другой – к клемме низкого напряжения распределителя зажигания. Лампочка должна мигать при включении стартера. Лампочка не горит, следовательно, маленький зазор и не размыкаются контакты. Лампочка горит постоянно, следовательно, контакты не замыкаются из-за большого зазора или их загрязнения. Контакты нужно очистить и установить зазор 0,45 + 0,05 мм.

Также следует произвести осмотр бегунка, провода и крышки распределителя. Возможно, происходит утечка тока на массу: окисляются наконечники проводов, появляется влага, из строя выходит сопротивление в бегунке, его резистор подгорает.

Может образоваться трещина в виде молнии в крышке распределителя зажигания. Повреждения в элементах нужно устранить или заменить их новыми.

4. Из-за пришедшей в негодность свечи произошел отказ одного из цилиндров. Свечу, покрытую нагаром, нужно заменить. При помощи круглого щупа установить нужный зазор согласно модели двигателя.

Для автомобиля марки «Жигули» зазор должен составлять 0,5—0,6 мм, «Волга» – 0,7—0,95 мм, «москвич» – 0,8—0,9мм. Рекомендуемый зазор для систем с высокой энергией зажигания – 0,7—0,8 мм.

В зимнее время лучше всего устанавливать минимальные зазоры.

5. В системе высокой энергии нарушена работа коммутатора. Если в коммутатор попала влага, то необходимо протереть тканью обе его платы. К контрольной лампе подключить коричнево-красный провод, отсоединенный от катушки зажигания и идущий от клеммы «1» коммутатора. Подключить второй провод контрольной лампы к клемме «+Б» катушки зажигания. Коленчатый вал вращать стартером. Если лампа не мигает, то коммутатор нужно заменить.

Проблема – неисправность карбюратора

1. В поплавковой камере низкий или высокий уровень бензина. Нарушение смесеобразования. Карбюратор готовит рабочую смесь, обеспечивая работу двигателя на любых режимах. С карбюратора снять крышку и проверить, плотно ли прилегает к седлу игольчатый запорный клапан. В закрытом положении нормальный клапан не должен пропускать топливо. Игольчатый запорный клапан должен с легкостью двигаться в своем гнезде под действием поплавка. Необходимо отрегулировать положение упорного язычка поплавка по отношению к запорному клапану. Отрегулировать уровень топлива в поплавковой камере. Подгибанием упора установить величину хода поплавка.

Чтобы игла в клапане не перекосилась, нужно, чтобы плоскость язычка была перпендикулярна его оси.

2. Из-за неполного открытия дроссельной заслонки первичной камеры происходит недостаточное наполнение рабочей смесью цилиндров. Вторичная камера карбюратора не вступает в действие. Снять воздухоочиститель и проверить в обеих камерах открытие дроссельных заслонок. Камеры очистить от нагара. Произвести регулировку положения заслонок обеих камер и педали газа.

3. Негерметичность поплавка. Чтобы найти поврежденное место латунного поплавка, его нужно погрузить в горячую воду и посмотреть, где будут появляться воздушные пузырьки. Бензин, попавший в поплавок, нужно выдуть и пропаять мягким припоем. При этом следует помнить, что масса поплавка после ремонта не должна сильно отличаться от первоначальной.

4. Воздушная заслонка прикрыта. Уменьшается сечение горловины карбюратора и увеличивается разрежение в смесительной камере, вследствие чего происходит переобогащение рабочей смеси. Для того чтобы увидеть во входном патрубке карбюратора положение заслонки, необходимо снять воздушный фильтр. Крепление заслонки проверить, установить ее полное открытие и винтом закрепить трос тяги.

5. Ускорительный насос недостаточно производителен. Насос осмотреть, проверяя наличие и непрерывность бензиновой струи первичной камеры в карбюраторах типа «Озон» или через распылители первичной и вторичной камер при открытых дроссельных заслонках на карбюраторах типа «Солекс». Если струи нет или она прерывистая, распылитель нужно прочистить тонкой медной проволокой, используя не более 3 капель фосфорной кислоты. Канал и шариковые клапаны прочистить. Проверить, свободно ли двигаются рычаг и детали диафрагмы ускорительного насоса.

Проблема – неисправность механизма газораспределения или цилиндро-поршневой группы

1. Проверить компрессию в цилиндрах. Двигатель прогреть и остановить, свечи вывернуть. Дроссельную и воздушную заслонки открыть полностью. Подачу топлива прекратить, отсоединив входной патрубок от бензонасоса.

В свечном отверстии закрепить наконечник компрессора и включить на 4—6 с стартер. Компрессию замерить в каждом цилиндре по очереди.

Для более точной диагностики в цилиндры, где давление пониженное, нужно влить по 15 г моторного масла и измерить компрессию еще раз.

О неисправности цилиндро-поршневой группы говорит значительное увеличение давления в цилиндрах; значит, произошел износ поршневых колец, которые потеряли свою подвижность в результате закоксовывания.

В этом случае нужно снять масляный поддон, отвернуть гайки шатунных болтов, снять крышку шатунов и вынуть поршни из цилиндров. Устранить имеющиеся неисправности.

Если после повторного измерения компрессии давление осталось прежним, то все указывает на неполадки в газораспределительном механизме – износ маслосъемных колпачков, износ пары клапан—седло. Значит, образовался и нагар на впускных клапанах, который препятствует газораспределению.

При образовании на впускных клапанах нагара нужно снять головку блока цилиндров и выполнить ремонтные операции:

? заменить маслосъемные колпачки;

? удалить нагар;

? протереть клапаны и пр.

2. Фаза газораспределения нарушена. Крышки головки цилиндров вскрыть и проверить газораспределительные фазы по рискам на шкивах. Ощутимая потеря мощности происходит из-за смещения фазы газораспределения на один-два зубца.

Проблема – неисправность системы выпуска выхлопных газов

Нагар на глушителе. Нагар, загрязнивший глушитель, увеличивает его сопротивление. Неисправный (прогоревший или с обломанными перегородками) глушитель следует заменить новым, а не подваривать и ремонтировать его.

Двигатель долго не прогревается. Дымный выхлоп двигателя

Проблема – неисправность системы охлаждения

1. В открытом положении заедает клапан термостата. Неисправен термостат. Постоянно открыт основной клапан, и циркуляция идет только по «большому кругу».

Охлаждающая жидкость циркулирует только по «малому кругу», пока двигатель холодный. Если термостат исправен, то его клапан закрыт; следует проверить термостат. Верхний шланг должен нагреваться через пару минут после запуска двигателя, а нижний шланг при этом должен оставаться холодным. Когда нагревается нижний шланг, это значит, что термостат пропускает охлаждающую жидкость на «большой круг», потому что открыт основной клапан. Термостат можно отремонтировать, но проще и надежнее будет заменить его и его прокладку новыми.

2. Кран отопителя не перекрыт. Его перекрыть, а можно открыть только после того, как двигатель прогреется.

3. Если на облицовке автомобиля в зимнее время нет утеплительного чехла, то понижается температура охлаждающей жидкости, что приводит к появлению на внутренней поверхности двигателя смолистых осадков. В таком случае следует надеть утеплительный чехол, для того чтобы двигатель работал в нормальном тепловом режиме. Двигатель прогреть до температуры 40 °C, при этом не стоит злоупотреблять воздушной заслонкой, так как в первый момент пуска часть бензина, которая не испарилась, попадает в цилиндры и смывает масло, поступающее к соприкасающимся поверхностям.

4. Неплотно закрываются створки жалюзи радиатора там, где они имеются. При помощи винта крепления троса произвести регулировку гибкой тяги привода жалюзи. Винт отвернуть, установить рукоятку управления жалюзи в исходное положение, открыть их полностью и затянуть винт крепления. При этом рукоятка должна свободно двигаться и фиксироваться в любом положении.

При попадании масла в цилиндры двигателя, возможно, придется ремонтировать цилиндро-поршневую группу.

5. Дымный выхлоп двигателя появляется тогда, когда в картер поступает повышенное количество газов. Необходимо определить состояние двигателя по цвету выхлопных газов.

Белый дым или пар – это норма при прогреве холодного двигателя, так как в холодной выпускной системе пар частично конденсируется, а на конце выхлопной трубы появляются капельки воды. Белый густой дым из выхлопной трубы появляется, когда в цилиндры двигателя попадает тосол. В этом случае нужно заменить прокладку головки блока цилиндров.

Сине-белый дым указывает на неустойчивую работу двигателя. Скорее всего, подгорела рабочая фаска клапана. В этом случае нужно оценить состояние механизма газораспределения, а именно, клапанов и седел. Головку блока цилиндров снять и устранить имеющиеся неисправности и повреждения.

Синий или сизый дым указывает на попадание масла в цилиндры двигателя. Маслосъемные колпачки следует заменить.

Черный дым говорит о переобогащенной топливно-воздушной смеси. Необходимо отрегулировать карбюратор.

Проблема – система вентиляции засорена

Через неплотности прокладок и сальников выдавливается масло. Происходит отпотевание двигателя из-за избыточного внутрикартерного давления. При снятии пробки маслозаливной горловины наружу выходит дымок с запахом выхлопных газов.

Нужно промыть и очистить растворителем проволочный пламегаситель, который находится в вытяжном шланге, идущем к воздушному фильтру от двигателя; промыть и очистить шланги системы вентиляции картера.

Проблема – неисправность газораспределительного механизма

1. Износ маслосъемных колпачков. С направляющей втулки аккуратно снять изношенный маслосъемный колпачок, поставить новый. Старый колпачок нужно снимать с большой осторожностью, чтобы не повредить направляющую втулку. Удаление изношенных колпачков и установка новых производятся с использованием специальных приспособлений, которые имеются в продаже в автомагазинах.

2. В цилиндро-поршневой группе увеличены зазоры. Износились гильзы, поршневые кольца и поршни. Произошли закоксовывание или поломка поршневых колец. Не снимая двигатель с автомобиля, частично его разобрать. Головку блока цилиндров снять вместе с коллектором, масляным поддоном и вентилятором, слив предварительно масло и охлаждающую жидкость.

Гайки шатунных болтов отвернуть и снять крышки шатунов, затем вынуть из цилиндров поршни.

В двигателях ВАЗ маслосъемные колпачки заменяются без снятия головки блока цилиндров.

Провести их проверку, а также поршневых колец и их сопряжений. Поломанные детали заменить, удалить образовавшийся нагар, заменить детали, которые создавали зазоры в сопряжениях, близких к предельным.

Работа двигателя с перебоями при резком открывании дроссельных заслонок

Проблема – неисправность системы питания

Возможно, произошло засорение системы питания или неисправен бензонасос. От выходного штуцера бензонасоса отсоединить топливный провод, слегка прикрывая пальцем выходной штуцер и проработав рычагом ручной подкачки. Если не ощущается легкое давление топлива, то это значит, что бензонасос не работает. Необходимо проверить, поступает ли топливо в бензонасос. Отсоединенный шланг топливного провода продуть с помощью насоса для накачки шин. Если в баке хорошо слышится бурление нагнетаемого воздуха, то топливный провод исправен. Для того чтобы воздух поступал в бак, а пары выходили из него, нужно прочистить вакуумный «замок». Затем второй раз проверить выход топлива с помощью рычага ручной подкачки. Если подача топлива недостаточна, нужно снять бензонасос, прочистить нагнетательный и впускной клапаны от залипания и засмоления. Клапаны поменять местами. Промыть в бензине и прочистить сетку фильтра.

Проблема – неисправность газораспределительного механизма

Зазоры в клапанах не отрегулированы. Если зазор в клапане уменьшен, то он не садится полностью в седло, поэтому нарушается герметичность в цилиндрах и понижается давление в конце такта сжатия. Двигатель начинает работать с перебоями. Если зазор увеличен, то возникают ударные нагрузки, уменьшается продолжительность пребывания клапана в открытом состоянии, поэтому цилиндры наполняются горючей смесью не полностью.

Проблема – неисправность карбюратора

1. При переходе на режим максимальной мощности засорилась система эконостата, которая обогащает горючую смесь. С карбюратора снять крышку и вынуть из вторичной камеры диффузор, который удерживается защелкой на пружине. Через открывшийся канал при помощи специального наконечника шинного насоса продуть эмульсионный жиклер. Через канал из поплавковой камеры продуть второй топливный жиклер. Через запрессованный в крышке воздушный жиклер продуть каналы, которые подходят к топливному и воздушному жиклерам (рис. 37).

Рисунок 37. Устройство эконостата карбюратора: 1, 3 – каналы; 2 – эмульсионный жиклер; 4 – топливный жиклер; 5 – воздушный жиклер

2. Засорился распылитель нагнетательного клапана диафрагменного механизма ускорительного насоса. С воздушного фильтра снять крышку. Из распылителя должна выходить ровная струя бензина, если резко открыть дроссельные заслонки. Если струя отсутствует или прерывиста, то надо снять крышку карбюратора. Держатель распылителя отвернуть и снять, затем прочистить медной проволочкой и продуть сжатым воздухом. Проверить нагнетательный клапан на герметичность. Карбюратор собрать. Если работа не принесет положительного результата, то следует разобрать диафрагменный механизм ускорительного насоса. Его полость промыть, а затем продуть все отверстия и каналы сжатым воздухом.

3. Перебои в двигателе могут появиться из-за неправильного положения эмульсионных трубок в колодцах под воздушными жиклерами. Необходимо установить эмульсионные трубки первичной и вторичной камер таким образом, чтобы один ряд из четырех отверстий был развернут в сторону каналов, которые подводят эмульсию к распылителю малого диффузора – отверстие А (рис. 38). Воздушные жиклеры завернуть сверху.

Рисунок 38. Расположение эмульсионных трубок в карбюраторе

4. Рабочая смесь очень бедна. Малый ход поплавка. Нужно проверить, легко ли ходит поплавок на оси, и работоспособность игольчатого запорного клапана. Провести регулировку хода поплавка и уровня топлива в поплавковой камере.

Проблема – неисправность системы зажигания

1. С массой прерывистый контакт. Произошло нарушение искрообразования по причине обрыва провода, который объединяет подвижный контакт с массой в прерывателе. К массе подключить один конец контрольной лампы, а другой – к клемме низкого напряжения в распределителе зажигания.

При замкнутых контактах прерывателя, включенном зажигании и исправной первичной цепи контрольная лампа будет гореть.

Если контрольная лампа не горит, то, скорее всего, в первичной цепи в местах крепления проводов нарушены контакты, т. е. произошло замыкание на корпус пружины рычажка прерывателя или провода, который соединяет зажим с пружиной рычажка, или произошло замыкание между собой обкладок конденсатора.

2. Провода высокого напряжения перепутаны местами. Провода присоединить в соответствии с порядком работы цилиндров двигателя согласно инструкции по эксплуатации данного двигателя.

3. При позднем зажигании происходит нарушение работы двигателя из-за не полностью сгорающей рабочей смеси. Свечу первого цилиндра вывернуть и заткнуть отверстие под нее пробкой из смятой бумаги. Коленчатый вал проворачивать, пока не выскочит пробка из отверстия. Риску шкива коленчатого вала совместить с риской на крышке механизма распределения.

К массе и клемме низкого напряжения распределения подключить контрольную лампу. Зажигание включить и поворачивать против часовой стрелки корпус распределителя зажигания. Для устранения зазоров рукой поворачивать бегунок по часовой стрелке. Распределитель зажигания закрепить, когда загорится контрольная лампа.

Неустойчивая и неравномерная работа двигателя при больших и средних частотах вращения коленвала

Проблема – неисправность карбюратора

1. Грязный воздушный фильтр. Когда воздушный фильтр забит грязью и пылью, с работой не справляется главная дозирующая система. Если карбюратор отрегулирован, но проблема осталась, то сопротивление воздушного фильтра возрастает, так как уменьшается скорость прохождения воздуха сквозь поры фильтра. Фильтр нужно заменить новым.

2. Уровень топлива в поплавковой камере не соответствует норме. Подогнув язычок кронштейна поплавка, установить уровень топлива в поплавковой камере. Игольчатый запорный клапан проверить на герметичность, удаляя мелкие соринки и грязь. Иглу притереть к гнезду клапана.

3. Засорились воздушные, топливные и эмульсионные жиклеры карбюратора. Провести его осмотр и удалить попавшую грязь, произвести тщательную регулировку.

Проблема – неисправность системы зажигания

1. Разрегулировка зазора контактов прерывателя. Для того чтобы точно отрегулировать зазор между контактами, нужно измерить угол поворота бегунка при замкнутых контактах – угол замкнутого состояния контактов. Следует помнить, что нужно измерять не сам зазор с помощью щупа, так как даже минимальная погрешность в измерении влияет на искрообразование. Измерить угол можно с помощью простого стрелочного приспособления: медная проволочка крепится к бегунку пластилином, а градуированный транспортир с обрезанным основанием устанавливается на корпус распределителя зажигания и прижимается к снятой крышке при помощи магнита.

В паспортах на соответствующие модели двигателей приводятся данные угла замкнутого состояния контактов распределителя.

Медная проволочка будет играть роль стрелки, указывающей величину угла. Параллельно необходимо подключить к контактам прерывателя зажигания контрольную лампу, которая будет указывать момент размыкания-замыкания контактов.

Лампу подключить к проводу, который идет от катушки зажигания к клемме низкого распределения зажигания и к массе. Зажигание включить. Если лампа горит, то контакты разомкнуты. Медленно вращать коленчатый вал, пока не погаснет лампа, по стрелке на транспортире заметить градус отсчета. Вращать коленчатый вал, пока не загорится лампа, в этот момент контакты разомкнутся, и снова зафиксировать положение стрелки на транспортире. Это положение соответствует углу замкнутого состояния контактов прерывателя.

Изменяя зазор между контактами прерывателя, отрегулировать угол. Уменьшение зазора соответствует увеличению угла замкнутого состояния контактов прерывателя, и наоборот.

2. Момент зажигания установлен неправильно. Он устанавливается только после регулировки угла замкнутого состояния контактов прерывателя.

Крышку распределителя снять и заводной рукояткой вращать коленчатый вал до тех пор, пока не совпадут метки, определяющие момент зажигания при такте сжатия первого цилиндра. Затем следует убедиться, что положение пластины бегунка соответствует идущему от свечи первого цилиндра высоковольтному проводу. Октан-корректор (при его наличии) установить в нулевое положение. Контрольную лампу подключить к клемме низкого напряжения распределителя зажигания и к массе. Зажигание включить и ослабить винт крепления корпуса распределителя. Одной рукой медленно проворачивать распределитель зажигания, а второй рукой устранить люфт кулачкового валика, поддерживая ротор. Распределитель зажигания закрепить в тот момент, когда контрольная лампа вспыхнет.

Проверить установку зажигания движением автомобиля по ровной дороге на скорости 50 км/ч резким увеличением скорости. На точную установку зажигания укажут быстро исчезающие слабые детонационные стуки при резком разгоне. Угол опережения зажигания следует увеличить, если стуков не будет.

Угол опережения зажигания уточняется при помощи октан-корректора, а там, где последний отсутствует, – поворотом корпуса распределителя зажигания.

Перерасход охлаждающей жидкости

Проблема – неисправность системы охлаждения

1. Радиатор поврежден. Необходимо проверить герметичность радиатора, устранив мелкие дефекты пайкой. Радиатор следует заменить, если обнаружены сильные его повреждения – пробой, прогар и пр.

2. В соединениях повреждены прокладки или шланги. Ослабление хомутов. Шланги следует полностью заменить или обмотать изолирующей лентой. Заменить поврежденные прокладки. Хомуты проверить на надежность их посадки.

3. При работе двигателя происходит утечка охлаждающей жидкости. В этом случае обычно неисправным является самоуплотняющийся сальник водяного насоса. Поэтому необходимо провести ремонт водяного насоса.

4. Охлаждающая жидкость подтекает в подводящих и отводящих трубках. В этом случае необходимо надеть на патрубки шланги, применяя смазку и закрепляя их надежными хомутами.

5. Охлаждающая жидкость попадает в систему смазки. Это можно определить по светло-желтой эмульсии на внутренней крышке маслозаливной горловины. В соответствии со схемой в инструкции по эксплуатации данного двигателя подтянуть болты при помощи динамометрического ключа. Если появление эмульсии устранить таким способом не получилось, то это значит, что сильно повреждена прокладка головки блока цилиндров и ее следует заменить новой.

Если двигатель работает на водомасляной эмульсии, то это может привести к его преждевременному износу из-за утраты смазывающих свойств моторного масла.

Перерасход топлива

Для начала нужно контрольным расходом топлива оценить техническое состояние двигателя. Необходимо проехать по дороге расстояние в 10 км со скоростью 80 км/ч.

В карбюратор подавать топливо из мерной емкости, затем подсчитать его расход и сравнить с рекомендуемыми нормами, которые приводятся в инструкции по эксплуатации данного автомобиля.

Расход топлива зависит от:

? условий поездок;

? технического состояния двигателя;

? стиля вождения хозяина автомобиля.

Проблема – неисправность системы питания

1. Элементы топливной системы негерметичны. В этом случае, вероятнее всего, повреждены или изношены прокладки. Следует проверить топливный бак, топливный провод, карбюратор и бензонасос на герметичность. Ослабленные соединения затянуть, а изношенные прокладки заменить новыми.

2. Из-за износа диафрагмы бензонасоса в картер двигателя попадает бензин, уровень масла при этом повышается. В этом случае следует заменить диафрагму новой.

3. Снизилась упругость пружины, тогда ее следует немного растянуть.

4. Клапаны засорились и потеряли подвижность. В этом случае нужно очистить и промыть их и фильтрующие элементы.

Замена воздушного фильтра производится чаше, чем указано в инструкции по эксплуатации автомобиля, при жаркой и сухой погоде.

5. Состав смеси меняется от бедной до богатой. Это происходит, как правило, из-за забитого воздушного фильтра, который нужно менять согласно инструкции по эксплуатации автомобиля.

6. Крепления между частями бензонасоса ослабли, и из-за этого подтекает топливо. В разъемах надо подтянуть крепления.

Проблема – неисправность карбюратора

1. Неисправен ЭПХХ (экономайзер принудительного холостого хода). Электромагнитный клапан не перекрывает подачу топлива при закрытой дроссельной заслонке и движении с включенной передачей. В этом случае нужно зачистить контактные поверхности концевого выключателя.

Концевой выключатель отрегулировать таким образом, чтобы были слышны щелчки в электромагнитном клапане на карбюраторе от размыкания и замыкания контактов. Вывернуть из карбюратора неплотно завернутый электромагнитный клапан и проверить, подвижна ли запорная игла с выступающим наконечником. В карбюраторах типа «Солекс» заменить вышедший из строя блок ЭПХХ.

2. В поплавковой камере уровень топлива превышает норму. Отгибая или подгибая язычок регулировки уровня топлива, установить нужный уровень топлива в поплавковой камере. Отрегулированный поплавок должен двигаться свободно.

3. Игольчатый запорный клапан негерметичен. Если после проверки его на герметичность он оказался неисправным, то его следует заменить новым.

4. На холостом ходу не происходит снижения частоты вращения коленчатого вала. При неплотно закрывающейся дроссельной заслонке вторичной камеры расход топлива резко увеличивается. Регулируя и проверяя легкость поворота заслонки вторичной камеры, которая чувствительна к загрязнениям, устранить причины усиленного трения в деталях привода заслонки.

Проблема – неисправность системы зажигания

1. Момент зажигания сбился или не отрегулирован. В этом случае следует установить момент зажигания, предварительно проверив зазор в контактах прерывателя, составляющий 0,45 + 0,05 мм. При помощи стротоскоба определить установку момента зажигания, при этом нужно учитывать, что происходит смещение в сторону опережения (даже на холостом ходу) угла опережения зажигания. На это влияет центробежный регулятор опережения зажигания.

2. Работа центробежного регулятора зажигания нарушилась. Следует разобрать распределитель зажигания, провести осмотр его деталей. Детали центробежного регулятора нужно перебрать, промыть и смазать.

3. У свечей зажигания неправильно выбран зазор. Холодный пуск двигателя сильно ухудшается из-за большого зазора, что приводит к перерасходу топлива. Зазоры в свечах зажигания следует установить согласно инструкции по эксплуатации данного автомобиля.

Нужно помнить, что во время работы двигателя на каждые 1000 км пробега зазор в свечах зажигания в среднем увеличивается на 0,015 мм.

4. В подшипниках валика распределителя зажигания заметен большой люфт. Кулачок бьет. Момент замыкания контактов и зазор между ними нарушены. Для устранения неисправности необходимо разобрать распределитель зажигания, втулки выпрессовать. По этим втулкам выточить новые. Их запрессовать, а отверстия развернуть до номинального размера под валик.

Проблема – неисправность газораспределительного механизма

В клапанах увеличен или уменьшен тепловой зазор. Тепловой зазор в клапанах регулируется в зависимости от модели двигателя.

Например, на двигателях ГАЗ, чтобы отрегулировать тепловой зазор в клапанах, нужно вращать коленчатый вал, совмещая второй паз на ободе шкива со штифтом на крышке распределителя шестерен.

При помощи щупа провести проверку и установку тепловых зазоров между первыми, вторыми, четвертыми и шестыми клапанами и коромыслами. На один оборот провернуть коленчатый вал и установить зазоры в остальных клапанах.

Система смазки двигателя

Проблема – неисправность системы смазки двигателя

1. При любой частоте вращения коленчатого вала происходит понижение давления масла.

1.1. Датчик или указатель давления масла неисправен. Необходимо проверить, исправны ли контрольная лампа или датчик. Замкнуть на массу провод, отключенный от датчика давления масла. Если при включении зажигания контрольная лампа загорится, то нужно заменить датчик. В том случае, если контрольная лампа не загорится, нужно проверить контактные провода или поменять контрольную лампу датчика.

1.2. Загрязнился маслоприемник. В открытом положении происходит заедание редукционного клапана из-за ослабления натяжения пружины. Необходимо слить из картера двигателя масло, масляный поддон снять, очистить от отложений и загрязнений редукционный клапан и маслоприемник. Если упругость пружины уменьшилась, то под нее нужно подложить шайбу.

1.3. Масло недостаточной вязкости. Необходимо проверить вязкость масла. Масло, загрязненное продуктами износа и разжиженное бензином, может иметь недостаточную вязкость.

На рабочем скоростном режиме давление масла должно составлять 0,35– 0,46 МПа, а на холостом ходу – 0,05—0,09 МПа.

1.4. Детали масляного насоса пришли в негодность. Снятый масляный насос разобрать и промыть его детали бензином. Затем проверить их состояние. В плоскости прилегания крышки к торцам шестерен измерить зазор, который не должен превышать 0,15 мм. Провести замеры зазоров между шестернями и корпусом (рис. 39 а), а также между самими шестернями (рис. 39 б). Масляный насос нужно заменить в том случае, если зазоры выходят за пределы допустимой нормы.

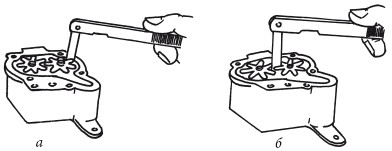

Рисунок 39. Проверка износа масляного насоса

Например, в автомобилях «Жигули» зазор между деталями масляного насоса должен составлять не более 0,15 мм, а в автомобилях «Волга» – не более 0,25 мм.

1.5. В подшипниках распределительного и коленчатого валов увеличился зазор. Двигатель отремонтировать, производя замену вкладышей в шатунных и коленчатых подшипниках. На автомобилях «Волга» также нужно будет заменить втулки распределительного вала.

2. Давление масла неожиданно пропало.

2.1. После включения зажигания не горит контрольная лампа давления масла. В этом случае необходимо проверить цепь, которая идет от датчика к лампе давления масла. Коснуться массы снятым с датчика проводом.

Зажигание включить, и, если лампа горит, датчик нужно заменить новым. В том случае, если лампа не горит, надо проверить электрические провода и зачистить контакты. Если принятые меры не принесли результата, то нужно заменить контрольную лампу давления масла.

2.2. После запуска двигателя не гаснет контрольная лампа давления масла. Лампочка загорается при движении автомобиля. В этом случае нужно немедленно заглушить двигатель и проверить уровень масла в поддоне двигателя. После установки причины устранить неисправность.

Необходимо помнить, что масло следует заливать в соответствии с сезоном эксплуатации автомобиля!

Датчик давления масла вывернуть и стартером прокрутить коленчатый вал. Если при этом появляется очень слабая струя масла, то это указывает на засорение масляных каналов смолистыми отложениями. Масло нужно слить в емкость и залить промывочное масло до нижней отметки маслоизмерительного щупа, при этом не нужно снимать масляный фильтр. Дать двигателю поработать при минимальной частоте оборотов коленчатого вала в течение 10 мин. Затем промывочное масло слить, масляный фильтр заменить новым и влить новое моторное масло.

2.3. Двигатель перегревается. Следует снизить скорость движения и остановиться, выявить причины перегрева.

2.4. В открытом положении заклинило редукционный клапан вследствие его загрязнения. Нет давления масла на небольшой частоте вращения коленчатого вала. Масляный картер необходимо снять и из масляного насоса достать редукционный клапан. Гнездо клапана очистить и продуть его сжатым воздухом. Все детали поставить на место.

3. При прогретом двигателе увеличивается давление масла.

3.1. Засорился или заедает редукционный клапан давления. Его необходимо снять, очистить, промыть и проверить. Если есть масляный радиатор, то включить его.

Возможно, пружина редукционного клапана слишком жесткая.

Перерасход масла

Проблема – неисправность цилиндро-поршневой группы

1. Из выхлопной трубы появляется цветной дым, газы попадают в картер двигателя, масло сильно расходуется на угар. Норма масла на угар должна составлять 0,3—0,5 % от всего расхода бензина. Расход масла на угар (на 100 км пробега) можно проверить по формуле: Р=100(Р₁ – Р₂ – P₃)/S, где Р – расход масла в граммах на 100 км пробега, Р₁ – количество масла, залитого в двигатель, Р₂ – количество свежего масла, доливаемого между заменами, Р₃ – количество слитого (отработанного) масла, S – пробег автомобиля между заменами масла (определяется по спидометру) в км.

Ремонт можно временно отложить, если расход масла увеличился, а для того чтобы машина была на ходу, нужно применить к маслу присадку CD-2 или подобные ей.

2. Зазор между поршнем и цилиндром увеличился. Следует заменить некоторые изношенные детали, произведя менее трудоемкий промежуточный ремонт.

Можно установить новые поршни с новыми кольцами и вкладышами шатунных подшипников. Так как поршни изнашиваются быстрее цилиндров, то их можно заменить, не снимая двигатель. Если состояние рабочих поверхностей основных деталей головки блока цилиндров и коленчатого вала не вызывают тревоги, то комплект заменяемых деталей еще может поработать.

3. Через задний сальник коленчатого вала происходит утечка масла. Эта проблема в основном касается волговских двигателей. Следует снять поддон с прокладкой и отвернуть две гайки с внутренним шестигранником размером 8 мм. Корпус держателя сальников и заднего конца коленчатого вала снять. Произвести замену сальниковой набивки – асбестового шнура – новым длиной 14 см, вложив его в гнездо держателя сальника. В пазы держателя сальника установить две резиновые прокладки и на их боковую поверхность, положить немного герметика на верхнюю часть прокладок. Снизу надеть на держатель сальника приспособление из полосовой стали толщиной 4 мм и затянуть его гайками М8 (рис. 40).

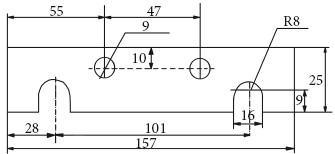

Рисунок 40. Приспособление для установки держателя заднего сальника коленчатого вала на автомобиле «Волга»

Держатель сальника установить на место и через пазы приспособления затянуть гайки. После этого приспособление удалить. Далее установить поддонную прокладку и поддон.

4. При работе двигателя на загрязненном масле или при использовании некачественного бензина наблюдается закоксованность колец в канавках поршня, вследствие чего откладываются нагар и шламы. При образовании шлама следует обязательно поменять моторное масло на свежее и высокого качества.

Класс качества моторного масла указывается по системе API на его этикетке следующими символами – SH, SF, SG. Чем дальше от начала алфавита вторая буква в маркировке, тем уровень качества масла выше.

Нагар, который появляется при любой эксплуатации двигателя, нужно выжечь (в том случае, если он небольшой), для этого необходимо проехать по трассе с большой скоростью. Кольца и канавки поршней при промежуточных ремонтах двигателя следует очищать от нагара.

5. Появление смол и шламов в пламегасителе, соединительных шлангах, ограничителе, в сетке маслоотделения приводит к подтеканию масла через сальники, прокладки, соединения маслопроводов и увеличенному давлению в картере. Сначала необходимо произвести проверку системы вентиляции картера. Шланги вентиляции, крышку головки блока цилиндров, корпус и сетку маслоотделителя снять. Снятые детали аккуратно промыть бензином. Прочистить и промыть ацетоном штуцер подвода картерных газов в карбюраторе (ограничитель). Продуть сжатым воздухом все детали.

Проблема – неисправность газораспределительного механизма

1. При нормальной компрессии идет дымный выхлоп, свечи замаслены, расход масла увеличен – это происходит из-за отсутствия герметичности маслосъемных колпачков направляющих втулок клапанов. Маслосъемные колпачки можно заменить без снятия головки блока цилиндров. Из первого цилиндра надо вывернуть свечу, поставить поршень в высшую мертвую точку. Клапанную крышку, распределительный вал, рычаги и пружины снять. Клапан поддерживать отверткой, которую следует вставить в свечное отверстие, и «рассухарить» его. При этом следует действовать аккуратно и осторожно, чтобы не повредить втулку клапана. Старый колпачок обжать плоскогубцами со всех сторон, вращая его, снять с направляющей втулки клапана. Смазать маслом новый колпачок и вставить его в оправку, для чего использовать торцевую головку под шестигранник 12 мм. В аналогичном порядке произвести замену остальных колпачков.

2. Изношены направляющие втулки клапанов. Из-за небольшого диаметра втулок трудно определить степень их износа. Для начала следует заменить клапаны. Под действием своего веса новый клапан свободно опускается во втулку. В этом случае зазора между клапаном и втулкой нет – это легко проверить рукой. От ремонта следует отказаться, если замена клапанов не дала результата, так как запчасти, которые имеются в продаже, могут не соответствовать необходимым требованиям – хорошая теплопроводность, устойчивость материала к износу, точность обработки элементов. При несоблюдении этих характеристик клапан не садится в седло, а заводскую технологию запрессовки невозможно повторить в условиях автосервиса.

Оглавление

Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

Все материалы представлены для ознакомления и принадлежат их авторам.
