АНГЛИЙСКИЙ КАМИН С ПРЯМЫМ ДЫМОХОДОМ

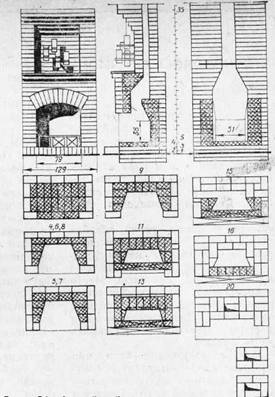

Рис. 21. Английский камин с прямым дымоходом


Камин, чертежи и порядовки которого приведены на рис. 21, имеет в плане размер 129x77 см. Он может обогреть комнату площадью 20–25 м2. Для его постройки требуется 720 штук кирпича, в том числе 185 штук огнеупорного. Кроме того, необходима задвижка сечением 140х270 мм (или «баран») и прочистная дверка.


ЭТО ПОЛЕЗНО ЗНАТЬ

ЦНИИЭП инженерного оборудования разработал альбомы рабочих чертежей различных конструкций печей:

Альбом серии 1.193-1 (Часть I. Пояснительная записка и сметы. Часть II. Рабочие чертежи печей бытовых отопительных);

Альбом серии 1.193-2 (Часть I. Пояснительная записка и сметы.

Часть II. Рабочие чертежи печей бытовых отопительно – варочных);

Альбом серии 903-09-7. Печи отопительные и отопительно – варочные из кирпича на твердом топливе.

Альбом серий 1.193-1 и 1.193-2 распространяет Свердловский филиал ЦИТП (620062, Свердловск, ул. Чебышева, 4), а альбом серии 903-09-7 – Центральный институт типовых проектов (125445, Москва, ул. Смольная, 22).
