Глава третья. СОПРОТИВЛЕНИЕ СРЕДЫ

Пуля и воздух

Что воздух мешает полету пули, знают все, но лишь немногие представляют себе ясно, насколько велико это тормозящее действие воздуха. Большинство людей склонно думать, что такая нежная среда, как воздух, которого мы обычно даже и не чувствуем, не может сколько-нибудь заметно мешать стремительному полету ружейной пули.

Рис. 28. Полет пули в пустоте и в воздухе. Большая дуга изображает путь, какой описала бы пуля, если бы не существовало атмосферы. Маленькая дуга слева — действительный путь пули в воздухе.

Но взгляните на рис. 28, и вы поймете, что воздух является для пули препятствием чрезвычайно серьезным. Большая дуга на этом чертеже изображает путь, который пролетела бы пуля, если бы не существовало атмосферы. Покинув ствол ружья (под углом 45°, с начальной скоростью 620 м/сек), пуля описала бы огромную дугу в 10 км высотой; дальность полета пули составила бы почти 40 км. В действительности же пуля при указанных условиях описывает сравнительно небольшую дугу и дальность ее полета составляет 4 км. Изображенная на том же чертеже дуга эта почти незаметна рядом с первой; таков результат противодействия воздуха! Не будь воздуха, из винтовки можно было бы обстреливать неприятеля с расстояния 40 км, взметая свинцовый дождь на высоту 10 км.

Сверхдальняя стрельба

Обстреливать противника с расстояния в сотню и более километров впервые начала германская артиллерия к концу империалистической войны (1918 г.), когда успехи французской и английской авиации положили конец воздушным налетам немцев. Германский штаб избрал другой, артиллерийский, способ поражать столицу Франции, удаленную от фронта не менее чем на 110 км.

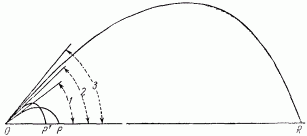

Рис. 29. Как изменяется дальность полета снаряда с изменением угла наклона сверхдальнобойного орудия; при угле 1 снаряд падает в Р', при угле 2 — в Р'', при угле же 3 дальность стрельбы сразу возрастает во много раз, так как снаряд залетает в слои разреженной атмосферы.

Способ этот был совершенно новый, никем еще не испытанный. Наткнулись на него немецкие артиллеристы случайно. При стрельбе из крупнокалиберной пушки под большим углом возвышения неожиданно обнаружилось, что вместо дальности в 20 км достигается дальность в 40 км. Оказалось, что снаряд, посланный круто вверх с большой начальной скоростью, достигает тех высоких разреженных слоев атмосферы, где сопротивление воздуха весьма незначительно; в такой слабо сопротивляющейся среде снаряд пролетает значительную часть своего пути и затем круто опускается на землю. Рис. 29 наглядно показывает, как велико различие в путях снарядов при изменении угла возвышения.

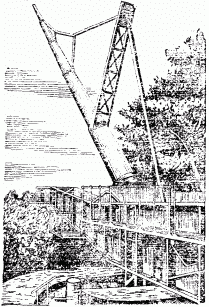

Рис. 30. Немецкая пушка «Колоссаль». Внешний вид.

Это наблюдение и положено было немцами в основу проекта сверхдальнобойной пушки для обстрела Парижа с расстояния 115 км. Пушка была успешно изготовлена и в течение лета 1918 г. выпустила по Парижу свыше трехсот снарядов.

Вот что стало известно об этой пушке впоследствии. Это была огромная стальная труба в 34 м длиной и в целый метр толщиной; толщина стенок в казенной части 40 см. Весило орудие 750 тонн. Его 120-килограммовые снаряды имели метр в длину и 21 см в толщину. Для заряда употреблялось 150 кг пороха; развивалось давление в 5000 атмосфер, которое и выбрасывало снаряд с начальной скоростью 2000 м/сек. Стрельба велась под углом возвышения 52°; снаряд описывал огромную дугу, высшая точка которой лежала на уровне 40 км над землей, т. е. далеко в стратосфере. Свой путь от позиции до Парижа — 115 км — снаряд проделывал в 3,5 минуты, из которых 2 минуты он летел в стратосфере.

Такова была первая сверхдальнобойная пушка, прародительница современной сверхдальнобойной артиллерии.

Чем больше начальная скорость пули (или снаряда), тем сопротивление воздуха значительнее: оно возрастает не пропорционально скорости, а быстрее, пропорционально второй и более высокой степени скорости, в зависимости от величины этой скорости.

Почему взлетает бумажный змей?

Пытались ли вы объяснить себе, почему бумажный змей взлетает вверх, когда его тянут за бечевку вперед?

Если вы сможете ответить на этот вопрос, вы поймете также, почему летит аэроплан, почему носятся по воздуху семена клена и даже отчасти уясните себе причины странных движений бумеранга. Все это — явления одного порядка. Тот самый воздух, который составляет столь серьезное препятствие для полета пуль и снарядов, обусловливает полет не только легкого плода клена или бумажного змея, но и тяжелого самолета с десятками пассажиров.

Рис. 31. Какие силы действуют на бумажный змей?

Чтобы объяснить поднятие бумажного змея, придется прибегнуть к упрощенному чертежу. Пусть линия MN (рис. 31) изображает у нас разрез змея. Когда, запуская змей, мы тянем его за шнур, он движется из-за тяжести хвоста в наклонном положении. Пусть это движение совершается справа налево. Обозначим угол наклона плоскости змея к горизонту через а. Рассмотрим, какие силы действуют на змей при этом движении. Воздух, конечно, должен мешать его движению, оказывать на змей некоторое давление. Это давление изображено на рис. 31 в виде стрелки ОС; так как воздух давит всегда перпендикулярно к плоскости, то линия ОС начерчена под прямым углом к MN. Силу ОС можно разложить на две, построив так называемый параллелограмм сил; получим вместо силы ОС две силы, OD и ОР. Из них сила OD толкает наш змей назад и, следовательно, уменьшает первоначальную его скорость. Другая же сила, ОР, увлекает аппарат вверх; она уменьшает его вес и, если достаточно велика, может преодолеть вес змея и поднять его. Вот почему змей поднимается вверх, когда мы тянем его за веревочку вперед.

Самолет — тот же змей, только движущая сила нашей руки заменена в нем движущей силой пропеллера или реактивного двигателя, которая сообщает аппарату движение вперед и, следовательно, подобно змею, заставляет его подниматься вверх. Здесь дана лишь грубая схема явления; есть другие обстоятельства, обусловливающие подъем самолета; о них будет речь в другом месте [См. вторую книгу «Занимательной физики», статью «Волны и вихри»].

Рис. 32. Белки-летяги во время полета. Летяги делают с высоты прыжки на расстояние в 20–30 м.

Живые планеры

Вы видите, что самолеты устроены вовсе не наподобие птицы, как обыкновенно думают, а скорее наподобие белок-летяг, шерстокрылов или летучих рыб. Впрочем, названные животные пользуются своими летательными перепонками не для того, чтобы подниматься вверх, а лишь для того, чтобы совершать большие прыжки — «планирующие спуски», как выразился бы летчик. У них сила ОР (рис. 31) недостаточна для того, чтобы вполне уравновесить груз их тела; она лишь уменьшает их вес и тем помогает совершать огромные прыжки с возвышенных пунктов (рис. 32). Белки-летяги перепрыгивают расстояния в 20–30 м с верхушки одного дерева к нижним ветвям другого. В Ост-Индии и на Цейлоне водится гораздо более крупный вид летучей белки — тагуан — величиной с нашу кошку; когда он развертывает свой «планер», его ширина достигает полуметра. Такие крупные размеры летательной перепонки позволяют животному совершать, несмотря на сравнительно большой вес, перелеты метров в 50. А шерстокрыл, который водится на Зондских и Филиппинских островах, делает прыжки длиной даже до 70 м.

Безмоторное летание у растения

Растения также нередко прибегают к услугам планеров — именно для распространения своих плодов и семян. Многие плоды и семена снабжены либо пучками волосков (хохолки одуванчика, козлобородника, хлопчатника), которые действуют наподобие парашюта, либо же поддерживающими плоскостями в форме отростков, выступов и т. п. Такие растительные планеры можно наблюдать у хвойных, кленов, вязов, березы, граба, липы, многих зонтичных и т. д.

В известной книге Кернера фон Марилауна «Жизнь растений» читаем об этом следующее:

«При безветрии в солнечные дни множество плодов и семян поднимается вертикальным воздушным течением на значительную высоту, но после захода солнца обыкновенно снова опускается неподалеку. Такие полеты важны не столько для распространения растений вширь, сколько для поселения на карнизах и в трещинах крутых склонов и отвесных скал, куда семена не могли бы попасть иным путем. Горизонтально же текущие воздушные массы способны переносить реющие в воздухе плоды и семена на весьма большие расстояния.

У некоторых растений крылья и парашюты остаются в соединении с семенами только на время полета. Семянки татарника спокойно плывут по воздуху, но, как только встретят препятствие, семя отделяется от парашюта и падает на землю. Этим объясняется столь частое произрастание татарника вдоль стен и заборов. В других случаях семя остается все время соединенным с парашютом».

На рис. 33 и 34 изображены некоторые плоды и семена, снабженные «планерами».

Рис. 33. Плод козлобородника.

Рис. 34. Летучие семена растений; a — крылатка клена, b — сосны, c — карагача, d — березы.

Растительные планеры во многих отношениях даже совершеннее человеческих. Они поднимают сравнительно со своим собственным весом гораздо больший груз. Кроме того, этот растительный самолет отличается автоматической устойчивостью: если семечко индийского жасмина перевернуть, оно само повернется обратно выпуклой стороной вниз; если при полете семя встречает преграду, оно не теряет равновесия, не падает, а плавно опускается вниз.

Затяжной прыжок парашютиста

Здесь приходят на память героические прыжки наших мастеров парашютного спорта, выбрасывавшихся на высоте около 10 км, не раскрывая парашюта. Лишь пролетев значительную часть пути, они дергали за кольцо парашюта и последние сотни метров опускались, паря на своих зонтах.

Многие думают, что, падая «камнем», не раскрывая парашюта, человек летит вниз, как в пустом пространстве. Если бы было так, если бы человеческое тело падало в воздухе, как в пустоте, — затяжной прыжок длился бы гораздо меньше, чем в действительности, а развиваемая к концу скорость была бы огромна.

Однако сопротивление воздуха препятствует нарастанию скорости. Скорость тела парашютиста во время затяжного прыжка растет только в течение первого десятка секунд, на протяжении первых сотен метров. Сопротивление воздуха возрастает с увеличением скорости так значительно, что довольно скоро наступает момент, когда скорость больше не изменяется. Движение из ускоренного становится равномерным.

Можно путем вычислений набросать в общих чертах картину затяжного прыжка с точки зрения механики. Ускоренное падение парашютиста длится только первые 12 секунд или немного менее, в зависимости от его веса. За этот десяток секунд он успевает опуститься метров на 400–500 и приобрести скорость около 50 м в секунду. Весь остальной путь до раскрытия парашюта проходится уже равномерным движением с этой скоростью.

Примерно так же падают и капли дождя. Разница лишь в том, что первый период падения, когда скорость еще растет, продолжается для дождевой капли всего около одной секунды и даже меньше. Окончательная скорость капель дождя поэтому не столь велика, как при затяжном прыжке парашютиста: она колеблется от 2 до 7 м в секунду в зависимости от размеров капли [О скорости дождевых капель подробнее рассказано в моей «Занимательной механике», о затяжном прыжке — в книге «Знаете ли вы физику»?].

Бумеранг

Это оригинальное оружие — самое совершенное произведение техники первобытного человека — долгое время вызывало изумление ученых. Действительно, странные, запутанные фигуры, описываемые бумерангом в воздухе (рис. 35), способны озадачить каждого.

Рис. 34. Как австралийцы пользуются бумерангом на охоте, чтобы поражать жертву из-за прикрытия. Путь полета бумеранга (в случае промаха) показан пунктирной линией.

В настоящее время теория полета бумеранга разработана весьма подробно и чудеса перестали быть чудесами. Вдаваться в эти интересные подробности мы не скажем. Окажем лишь, что необычайные пути полета бумеранга являются результатом взаимодействия трех обстоятельств: 1) первоначального броска, 2) вращения бумеранга и 3) сопротивления воздуха. Австралиец инстинктивно умеет сочетать эти три фактора; он искусно изменяет угол наклона бумеранга, силу и направление броска, чтобы получить желаемый результат.

Впрочем, некоторую сноровку в этом искусстве может приобрести каждый.

Рис. 36. Бумажный бумеранг и способ его метания.

Для упражнения в комнатах приходится довольствоваться бумажным бумерангом, который можно вырезать хотя бы из почтовой карточки в форме, указанной на рис. 36. Размеры каждой ветви — около 5 см в длину и немного меньше 1 см в ширину. Зажмите такой бумажный бумеранг под ногтем большого пальца и щелкните по его кончику так, чтобы удар направлен был вперед и немного вверх. Бумеранг полетит метров на пять, плавно опишет кривую, иногда довольно затейливую, и если не заденет какого-нибудь предмета в комнате, то упадет у ваших ног.

Рис. 37. Другая форма бумажного бумеранга (в натуральную величину).

Еще лучше удается опыт, если придать бумерангу размеры и форму, показанные на рис. 37 в натуральную величину. Полезно слегка изогнуть ветви бумеранга винтообразно (рис. 37, внизу). Такой бумеранг можно, при некотором навыке, заставить описывать в воздухе сложные кривые и возвращаться в место его вылета.

В заключение заметим, что бумеранг вовсе не составляет, как обычно думают, исключительной особенности вооружения обитателей Австралии. Он употребляется в различных местах Индии и, судя по остаткам стенной живописи, был некогда обычным вооружением ассирийских воинов. В древнем Египте и Нубии бумеранг также был известен. Единственное, что свойственно исключительно Австралии, — это слегка винтообразный изгиб, придаваемый бумерангу. Вот почему австралийские бумеранги описывают замысловатые кривые и — в случае промаха — возвращаются обратно к ногам мечущего.

Рис. 38. Древнеегипетское изображение воина, мечущего бумеранг.
