Цифровые устройства последовательностного типа или цифровые автоматы с памятью — это электронные цифровые устройства, логические значения на выходах которых определяются не только совокупностью логических сигналов на входах в данный момент времени, но и состоянием внутренних элементов памяти по результатам его предшествующей работы. Запоминание предшествующих состояний выполняется при помощи триггеров и регистров памяти.

Типичными примерами логических автоматов с памятью являются счётчики импульсов и сдвиговые регистры.

Триггеры — это электронные устройства, обладающие двумя устойчивыми состояниями равновесия и способные скачком переходить из одного устойчивого состояния в другое под воздействием внешних управляющих сигналов.

Состояние называется устойчивым, если слабое внешнее воздействие не нарушает этого состояния. Для перехода триггера из одного состояния в другое необходимо, чтобы входной сигнал превысил пороговое значение.

Триггер Тр (Рисунок 41) в общем случае можно представить как устройство, состоящее из ячейки памяти ЯП и логического устройства (ЛУ) управления, преобразующего входную информацию в комбинацию сигналов, под воздействием которых ЯП принимает одно из двух устойчивых состояний.

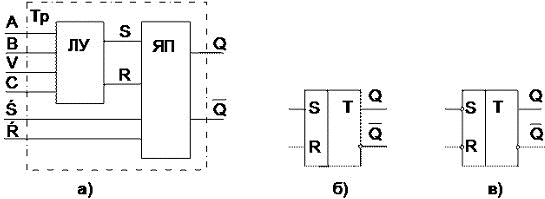

Рисунок 41 Обобщённое устройство триггера а):

RS-триггеры с прямыми б) и инверсными статическими входами в).

Информационные сигналы поступают на входы A и В ЛУ и преобразуются в сигналы, поступающие на внутренние входы S и R ЯП. Процесс преобразования информационных сигналов осуществляется под воздействием сигналов, подаваемых на вход V разрешения приёма информации и вход C синхронизации, обеспечивающей тактируемый приём информации.

При наличии входа C триггер называют синхронным, а при его отсутствии — асинхронным. Управляющие сигналы на асинхронный триггер воздействуют непосредственно с началом своего появления на их входах, а в синхронных — только с приходом сигнала на входе C.

Триггеры могут иметь статические или динамические входы. Как статические, так и динамические входы могут быть прямыми или инверсными.

Входы называются статическими, если они имеют непосредственную связь с источником входных сигналов. Сигналом для управления статическим триггером с прямыми статическими входами является уровень лог. «1», а для управления триггером с инверсными входами — уровень лог «0».

Входы называются динамическими, если они соединены с источником входных сигналов через развязывающие цепи: магнитные, электронные или RC-цепи. Они реагируют только на перепады входных сигналов. Если срабатывание триггера происходит при изменении входного сигнала от «0» к «1», то входы называются прямыми, а если при изменении сигнала от «1» к «0», то — инверсными.

Входы Ś и Ŕ называются входами асинхронной установки триггера. Они предназначены для подачи приоритетных сигналов установки триггера в исходное состояние (0 или 1) в начале цикла работы независимо от воздействия информационных сигналов, то есть в обход схемы управления.

Наибольшее применение находят триггеры с раздельным запуском, которые называются RS-триггерами. Их условное графическое обозначение приведено на рисунке 41. В простейшем RS-триггере информационные сигналы подаются непосредственно на входы S и R  ячейки памяти.

Входы, на которые подаются запускающие импульсы, называются установочными. Буквой S (Set — установка) обозначают вход, на который подаётся сигнал, устанавливающий триггер в единичное состояние (Q=1, ). Буквой R (Reset — сброс) обозначают вход, на который подаётся сигнал сброса, переводящий триггер в состояние «0» . Буквой Q обозначается прямой выход, а   — инверсный.

RS-триггеры применяются как самостоятельно, так и в составе других более сложных триггеров, а также входят в состав регистров и счётчиков.

Функционирование логических устройств последовательностного типа описывается таблицами переходов, которые отличаются от таблиц истинности тем, что в них учитываются только результативные переходы, когда изменение комбинации сигналов на входе приводит к изменению выходного состояния. Однако таблица переходов может быть сведена к таблице истинности, если состояние внутренних элементов памяти считать входными сигналами.

Полная таблица функционирования (таблица истинности) приведена на рисунке 42,а, в которой предыдущее состояние триггера Q_n до подачи входных сигналов является одним из входных сигналов. Выходное состояние триггера после подачи входных сигналов обозначено символом Q_n+1. Таблица переходов триггера приведена на рисунке 42,б.

а)

б)

Рисунок 42 Таблица истинности а) и таблица переключений RS-триггера б)

Таблица истинности позволяет применить рассмотренную выше методику синтеза логических устройств комбинационного типа для синтеза устройств последовательностного типа, в том числе и RS-триггеров.

Для минимизации структурной формулы RS-триггера заполним карту Карно, приведённую на рисунке 43,а.

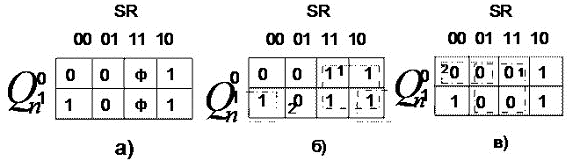

Рисунок 43 Карты Карно для минимизации структурной формулы RS-триггера

В соответствии с теорией минимизации неопределённых логических функций, для определения прямого значения функции Q_n+1 неопределённые значения карты Карно «ф» (Рисунок 43,а) заменим «1» (Рисунок 43,б), а для определения инверсного значения   — заменим «0» (Рисунок 43,в). Для получения функции   минимизация производится по нулям.

Минимизированные значения функций Q_n+1 и   на элементах основного базиса имеют вид:

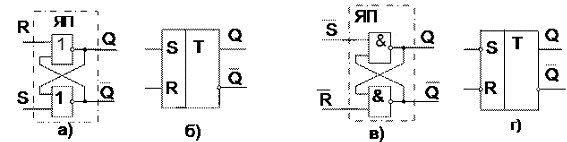

Рисунок 44 RS-триггеры: а), б) — на логических элементах ИЛИ-НЕ,

в), г) — на логических элементах И-НЕ.

Для реализации триггера на элементах ИЛИ-НЕ проинвертируем функцию : .

Структурная схема триггера, полученная в соответствии с этим выражением, приведена на рисунке 44,а. В структурной формуле установочные сигналы S и R представлены в прямом коде, следовательно исполнительными значениями сигналов являются уровни лог. «1», то есть триггер на элементах ИЛИ-НЕ имеет прямые статические входы.

Для реализации триггера на элементах И-НЕ дважды проинвертируем функцию Q_n+1:

Как следует из полученного выражения, исполнительными значениями сигналов здесь являются лог. «0», поэтому RS-триггер на элементах И-НЕ имеет инверсные статические входы. Структурная схема триггера и его УГО приведены на рисунках 44,в,г.

При разработке цифровых схем, в которые входят RS-триггеры, необходимо учитывать наличие запрещённого состояния входных сигналов для RS-триггеров на элементах ИЛИ-НЕ S=R=1, а для RS-триггеров на элементах И-НЕ  Условие нормального функционирования для обеих схем RS-триггеров можно записать в следующем виде:

SR ≠ 1

Если в разрабатываемой схеме такое сочетание входных сигналов в принципе возможно, то эту ситуацию необходимо исключить путём включения во входную цепь дополнительных логических элементов, или использовать другие типы триггеров, не имеющих запрещённого состояния.

Рассмотренные RS-триггеры являются асинхронными поскольку управляющие сигналы воздействуют на триггер непосредственно с началом своего появления на их входах.

В устройствах современной цифровой техники, для исключения опасных состязаний входных сигналов, срабатывание всех узлов и элементов в каждом такте должно происходить строго одновременно. Для достижения этой цели применяется жёсткая синхронизация с помощью специальных синхроимпульсов. Для работы в схемах с синхронизацией режима разработаны синхронные RS-триггеры.

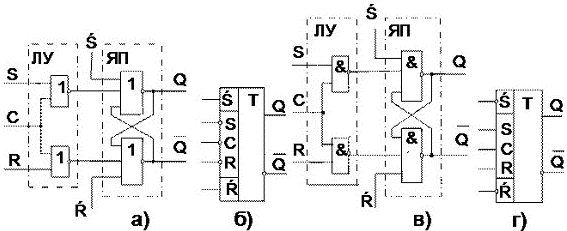

Рисунок 45 Синхронные RS-триггеры: — а) на элементах ИЛИ-НЕ, — в) на элементах И-НЕ и их УГО б), и г).

Особенностью синхронного триггера является то, что ввиду наличия в схеме управления инвертирующих элементов, происходит изменение исполнительного значения управляющих сигналов по сравнению с асинхронными.

Синхронные RS-триггеры имеют три входа: S, R и C. Применение синхронизации не устраняет неопределённое состояние триггера, возникающее при одновременной подаче единичных сигналов на все три входа. Поэтому условием нормального функционирования является следующее неравенство:

SRC ≠ 1

Кроме трёх основных входов, синхронные RS-триггеры снабжаются ещё входами асинхронной установки состояния триггера — Ś и Ŕ. Они предназначены для подачи приоритетных сигналов установки триггера в исходное состояние (0 или  1) в начале цикла работы независимо от воздействия сигналов на входах S и R, то есть в обход схемы управления.

По своему воздействию на состояние триггера входы Ś и Ŕ являются самыми главными и поэтому на УГО отделяются от остальных сигналов горизонтальной линией.

В отличие от обычных RS-триггеров у триггеров S, R и E-типов комбинация сигналов S=R=1 не является запрещённой. При разнополярных сигналах алгоритм работы триггеров S, R и E-типов такой же, как и у обычных RS-триггеров, но при S=R=1 триггер S-типа переключается в «1», триггер R-типа в «0», а триггер E-типа не изменяет своего состояния (Рисунок 45).

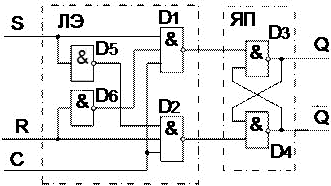

Рисунок 46 RS-триггер Е-типа

Схема работает как обычный RS-триггер, но при подаче сигналов S=R=1 вентили D5 и D6 обеспечивают закрытое состояние элементов D1 и D2, поэтому выходное состояние триггера Q остаётся без изменения.

Если исключить из схемы Рисунок 46 элемент D6, то при подаче на вход сигналов S=R=1 блокируется только элемент D2, на выходе которого устанавливается «1», а на выходе D1 формируется «0». Эти сигналы устанавливают триггер в состояние Q=1, или подтверждают его, если до подачи сигналов S=R=1 триггер находился в состоянии Q=1. Такой триггер называется RS-триггером S-типа.

Если исключить из схемы Рисунок 46 элемент D5, оставив элемент D6, то при подаче на вход сигналов S=R=1  блокируется только элемент D1, поэтому триггер устанавливается в состояние Q=0 или подтверждают его, если до подачи сигналов S=R=1 триггер находился в состоянии Q=0. Такой триггер называется RS-триггером R-типа.

D-триггеры — это электронные устройства с двумя устойчивыми выходными состояниями и одним информационным входом D.

Характеристическое уравнение триггера: Q_n+1=D_n. Оно означает, что логический сигнал Q_n+1 повторяет значение сигнала, установленное на входе триггера в предшествующий момент времени.

Благодаря включению элемента D1 на входы RS-триггера поступают разнополярные сигналы (Рисунок 47,а), поэтому запрещённое состояние входных сигналов исключено  но время задержки распространения сигнала элемента D1 должно быть меньше, чем у элементов D2 и D3 (t_зд.р1<t_зд.р2=t_зд.р3).

В приведённой выше схеме D-триггера вследствие задержки распространения сигналов сигнал на выходе Q появляется с определённой задержкой, как показано на рисунке 47,б. Таким образом, в асинхронном D-триггере задержка определяется параметрами элементов схемы.

Условное графическое изображение асинхронного D-триггера приведено на рисунке 47,в.

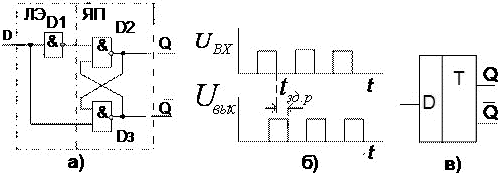

Рисунок 47 Асинхронный D-триггер

Тактируемый D-триггер состоит из ЯП и ЛУ на двух логических  элементах И-НЕ, как показано на рисунке 48,а. Триггер устанавливается в состояние Q_n+1=D_n только с приходом тактирующего импульса C=1, поэтому задержка тактируемого D-триггера определяется временем прихода тактового импульса. УГО тактируемого D-триггера приведено на рисунке 48,б.

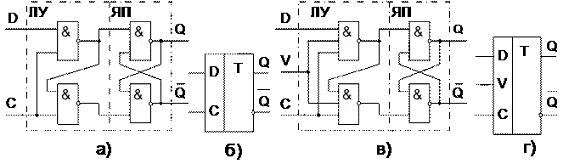

Рисунок 48 Тактируемый D-триггер — а) и его УГО — б);

DV-триггер — в) и его УГО — г).

В схеме D-триггера часто параллельно входу C изготавливается ещё один вход V, как показано на рисунке 48,в. Такой триггер называется DV-триггером. При V=1 DV-триггер работает как обычный D-триггер, а при V=0 как бы защёлкивается и хранит ранее записанную информацию. Отсюда его второе название «триггер-защёлка», его УГО показано на рисунке 48,г.

D-триггер, тактируемый фронтом, построен по схеме «мастер-помощник» на двух триггерах D1 и D2, тактируемых импульсом и одном инверторе D3 (Рисунок 49,а). Такие схемы называются двухступенчатыми. Из схемы видно, что информационный вход D второго триггера соединён с выходом Q1, то есть триггеры по сигналу соединены последовательно. Инвертор является элементом развязки этих двух триггеров. Триггер D1 «мастер» тактируется прямым уровнем синхросигнала, а «помощник» D2-инверсным. При C=1 информация с входа D записывается на выход Q1, триггер D2 при этом закрыт. При переходе тактового сигнала C из 1 в 0 на тактовом входе триггера D2 формируется сигнал , триггер D2 открывается и записывает на основной выход Q информацию с выхода Q1. Таким образом, двухступенчатый триггер тактируется задним фронтом сигнала C, что и отмечается косой чертой на входе C УГО (Рисунок 49,б).

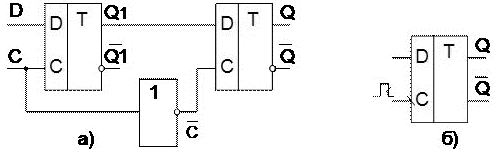

Рисунок 49 D-триггер, тактируемый фронтом, — а) и его УГО — б).

Т-триггер или счётный триггер, имеет один счётный вход Т и два выхода (Рисунок 50,а). Функционирование триггера определяется уравнением:

Из уравнения следует, что Т-триггер каждый раз изменяет своё состояние на противоположное с приходом на счётный вход Т очередного тактирующего импульса длительностью t_и. Этому способствует наличие перекрёстных обратных связей с выходов триггера на входы элементов D1 и D2. Для надёжной работы триггера, с целью сохранения информации о предыдущем состоянии триггера в момент его переключения, в схему вводят элементы задержки, имеющие время задержки t_з>t_и.

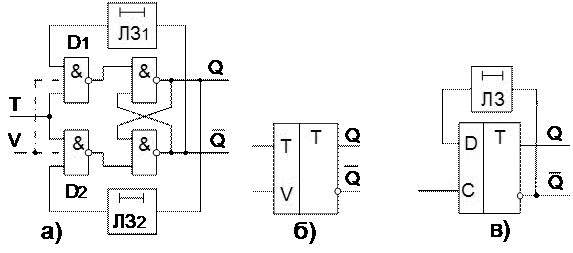

Рисунок 50 Т-триггеры: — а) структурная схема, б) УГО TV-триггера,

в) Т-триггер на основе D-триггера.

По окончании действия тактирующего импульса.

Пусть в исходном состоянии Q=1. Сигнал T=1 откроет элемент D2, так как на втором входе D2 имеется сигнал лог «1» с выхода Q, а элемент D1 будет закрыт. Триггер переходит в состояние Q=0. Вентиль D2 остаётся открытым в течение времени  t_и, т.к. сигнал Q=1 будет задержан ЛЗ₁ на время τ_з>t_и. В то же время сигнал   не попадёт на вентиль D1 из-за временной задержки  ЛЗ₂. При  отсутствии элементов задержки возможно неоднократное переключение триггера при условии, если длительность импульса t_и значительно превышает время переключения триггера.

По окончании действия тактирующего импульса элементы D1 и D2 закроются, так как потенциал входа T=0. После чего на вход элемента D1 через ЛЗ₂ поступит сигнал . В результате с приходом второго импульса T=1 откроется элемент D1 и триггер переключится в состояние Q=1 и т. д.

Роль ЛЗ в Т-триггерах выполняют логические элементы с большим временем задержки t_зд.р или специальные компоненты электронных схем, например, диоды с накоплением заряда.

Кроме счётного входа Т-триггер может иметь вход разрешения V (Рисунок 50,б). Сигнал на этом входе разрешает (при V=1) или запрещает (при V=0) срабатывание триггера от поступающих на вход T сигналов. Т-триггеры, имеющие дополнительный вход V, называются TV-триггерами. Наличие входа V позволяет организовать счёт в заданном временном интервале, что существенно расширяет функциональные возможности Т-триггера.

Счётный Т-триггер может быть построен на основе D-триггера, соединив инверсный выход D-триггера со входом D, как показано на рисунке 50,в. В такой схеме каждый переход 1/0 на входе C будет приводить к переходу триггера в противоположное состояние. Например, если Q_n=1, то , и поэтому очередной тактовый импульс переведёт триггер в новое состояние, т.е. установит Q_n+1=D_n=0. Для правильной работы Т-триггера тактовый импульс должен быть коротким, а наличие элемента задержки ЛЗ ослабляет требование к длительности тактового импульса.

Таким образом, из рассмотрения принципа работы Т-триггера следует, что при Т=1 спадающий фронт сигнала на входе C переводит триггер в противоположное состояние. Частота изменения потенциала на выходе Т-триггера в два раза меньше частоты импульсов на входе C. Это свойство Т-триггеров позволяет строить на их основе двоичные счётчики. Поэтому эти триггеры и называют счётными.

JK-триггер — это схема с двумя устойчивыми выходными состояниями и двумя входами J и K (Рисунок 51.а). Подобно RS-триггеру, в JK-триггере входы J и K — это входы установки выхода Q триггера в состояние 1 или 0. Однако, в отличие от RS-триггера, в JK-триггере наличие J=K=1 приводит к переходу выхода Q триггера в противоположное состояние. Условие функционирования JK-триггера описывается функцией:

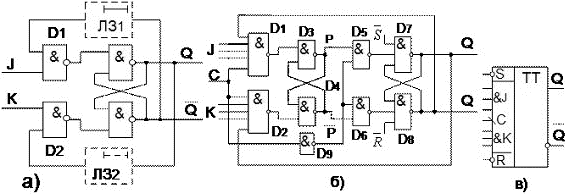

Рисунок 51 JK-триггеры: а) асинхронные; б) тактируемые фронтом.

Триггер JK-типа называют универсальным потому, что на его основе с помощью несложных коммутационных преобразований можно получить RS и Т-триггеры, а если между входами J и K включить инвертор, то получится схема D-триггера.

Недостатком этой схемы является зависимость работы схемы от длительности тактового импульса. Импульс должен быть коротким и должен закончиться до завершения процесса переключения триггера. Для ослабления требования к длительности тактового импульса в цепи обратных связей можно включить элементы задержки, как показано на рисунке 51,а пунктиром. Однако этот путь не всегда является целесообразным.

Разработаны и применяются в основном в интегральном исполнении JK-триггеры, тактируемые фронтом тактовых импульсов, которые не чувствительны к длительности тактовых импульсов.

JK-триггеры, тактируемые фронтом, строятся по схеме MS (master-slave то есть мастер-помощник). В схеме имеется два триггера: основной D1…D4, помощник D5…D8 и цепь, разделяющая их — D9 (Рисунок 51,б).

Триггер работает следующим образом. Пусть в исходном состоянии Q=0, а . При отсутствии тактового импульса (C=0), вентили D1 и D2 закрыты вне зависимости от  сигналов на остальных входах.

Пусть J=1, тогда с приходом тактового импульса C=1, D1 откроется, а D2 останется закрытым. Элементы D5 и D6 закроются сигналом   с выхода элемента D9. Сигнал лог. «0», снимаемый с открытого вентиля D1, записывает в основной триггер информацию, устанавливая его в состояние «1» (P=1,

Несмотря на то, что на одном из входов D5 действует сигнал «1», а на одном из входов D6 — «0», они не изменят состояние вспомогательного триггера, так как на других входах элементов D5 и D6 действует сигнал лог. «0» с инвертора D9.

По окончании действия тактового импульса, появится сигнал лог. «1» на вторых входах вентилей D5, D6, а вентили D1 и D2 закроются. Так как основной триггер находится в состоянии «1», то откроется D5 и информация запишется во вспомогательный триггер (Q=1, ).

Совершенно аналогично сигнал «1», поданный на вход K, установит триггер в состояние «0».

Таким образом, в триггере данного типа изменение выходного сигнала происходит только в моменты, когда потенциал «C» переходит из «1» в «0». Поэтому говорят, что эти триггеры тактируются срезом (или фронтом) в отличие от триггеров, тактируемых потенциалом.

Условное графическое обозначение триггера приведено на рисунке 51,в.

Если соединить вместе входы J и K, то JK-триггер превратится в Т-триггер. Пусть триггер находится в исходном состоянии (). При подаче J=K=1 и C=1, вентиль D1 будет закрыт сигналом «0» с выхода . Так как открывается только вентиль D2, то триггер установится в нулевое состояние . При этом выходной потенциал Q=0 блокирует вентиль D2. Поэтому следующая комбинация J=K=1 и C=1 переводит триггер в состояние Q=1 и т.д.

Несимметричный триггер (триггер Шмита) имеет два устойчивых состояния, однако, в отличие от симметричного триггера, нахождение его в том или ином устойчивом состоянии зависит от величины входного сигнала.

Несимметричный триггер на дискретных элементах состоит из двух транзисторов, в эмиттерную цепь которых включён резистор R_Э (Рисунок 52). При таком включении напряжение на базе транзистора VT1 зависит от значения коллекторного тока I_К2 транзистора VT2. В свою очередь, базовая цепь VT2 через делитель R1/R2 соединена с коллекторной цепью транзистора VT1. Эти цепи создают замкнутую петлю положительной обратной связи, которая, как и в симметричном триггере, обеспечивает быстрое переключение триггера Шмита из одного устойчивого состояния в другое, когда оба транзистора работают в активном режиме.

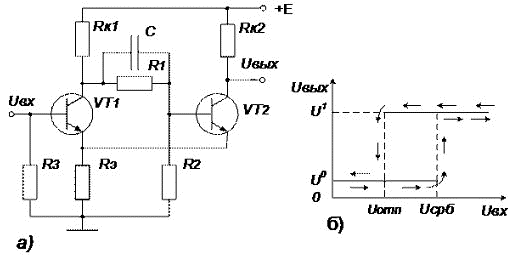

Рисунок 52 Триггер Шмита на транзисторах

В отсутствие входного напряжения (U_вх=0) триггер находится в устойчивом состоянии. При этом транзистор VT2 открыт и насыщен, так как на его базу через резисторы Rк1, R1 подаётся положительное напряжение, а транзистор VT1 закрыт. За счёт протекающего коллекторного тока I_К2=E/(R_К2+R_Э) на резисторе R_Э создаётся падение напряжения и на базе VT1 относительно эмиттера действует запирающее напряжение U_БЭ1=–R_ЭI_К2. В таком состоянии триггера напряжение на выходе U_ВЫХ=U⁰=R_ЭI_К2+U_КЭнас.

Если увеличивать входное напряжение, то пока U_вх<R_ЭI_К2+U_БЭнас триггер находится в исходном состоянии. Когда Uвх достигнет напряжения срабатывания U_СРБ=R_ЭI₂+U_БЭнас, открывается транзистор VT1, снижается его коллекторный потенциал, а следовательно и базовый ток VT2. В результате транзистор VT2 переходит в активный режим и в схеме развивается регенеративный процесс, приводящий к быстрому закрыванию транзистора VT2 и отпиранию VT1.

   (5.1)

Параметры схемы несимметричного триггера рассчитываются таким образом, чтобы при уменьшении входного напряжения транзистор VT2 открывался и триггер переходил в исходное устойчивое состояние при напряжении отпускания U_ВХ=U_ОТП<U_СРБ. При таком условии амплитудная передаточная характеристика имеет петлю гистерезиса (Рисунок 52,б).

Для открывания транзистора VT2 и перехода триггера в исходное устойчивое состояние необходимо уменьшить U_вх, чтобы транзистор VT1 перешёл из режима насыщения в активный режим работы. Только при этом условии напряжение на базе транзистора VT2 увеличится до U_БЭнас.

   (5.2)

Из соотношений (5.1) и (5.2) следует, что для обеспечения принятого условия U_СРБ>U_ОТП, необходимо, чтобы R_К1>R_К2.

Конденсатор C1 на устойчивые состояния триггера влияния не оказывает. Он выполняет функцию форсирующего конденсатора во время во время включения и выключения транзистора VT2 и тем самым способствует сокращению времени переключения триггера из одного устойчивого состояния в другое.

Несимметричный триггер может быть реализован на логических элементах. Для этого достаточно включить последовательно чётное число элементов НЕ и выход этой цепочки соединить со входом цепью обратной связи, образуемой резисторами R1 и R2 (Рисунок 53,а).

В отсутствие входного сигнала (U_вх=0) напряжение на выходе (U_вых=0). Если пренебречь входным током ЛЭ, то при U_вх>0 напряжение на входе D1 U_ВХ=U_ВХ–R₁I, где I=(U_ВХ1–U_ВЫХ)/R₂.

Таким образом,

U_ВХ1 = U_ВХ + (U_ВЫХ – U_ВХ1)R₁/R₂  (5.3)

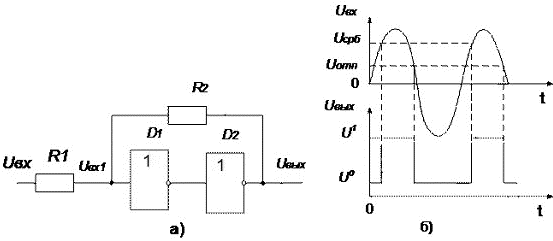

Рисунок 53 Триггер Шмита на логических элементах

С ростом U_вх повышается напряжение U_вх1,  но пока U_вх1<U_пор логические элементы остаются в исходном состоянии и на выходе сохраняется сигнал U⁰. Когда U_вх1=U_пор, происходит переключение логических элементов и на выходе возникает сигнал U_ВЫХ=U¹. В результате схема переходит в другое устойчивое состояние. Напряжение срабатывания можно определить из приведённого выше выражения (5.3), если принять U_вх1=U_пор, U_ВЫХ=U¹, U_вх=U_срб:

U_СРБ = U_ПОР + (U_ПОР  – U⁰)R₁/R₂  (5.4)

Естественно, что при U_вх1>U_срб на выходе схемы сохраняется состояние лог. «1».

При уменьшении U_вх триггер переходит в исходное состояние, когда U_вх=U_отп. Значение U_отп определяется из соотношения (5.3), если положить U_вх1=U_пор, U_вых=U¹, U_вх=U_отп.

U_ОТП= U_ПОР + (U¹ – U_ПОР)R₁/R₂ (5.5)

Из соотношений (5.4) и (5.5) следует, что U_срб>U_отп и, таким образом, амплитудная передаточная характеристика несимметричного триггера на ЛЭ имеет петлю гистерезиса. Вычитая (5.5) из (5.4), получаем

U_СРБ  – U_ОТП = (U¹ – U⁰)R₁/R₂

Откуда видно, ширина петли гистерезиса пропорциональна логическому перепаду ∆U_Л.

Несимметричные триггеры применяют в качестве формирователей импульсов прямоугольной формы при воздействии на вход, например, синусоидального напряжения (Рисунок 53,б).

Поскольку выходное напряжение резко возрастает при U_ВХ=U_СРБ, то такие триггеры используют и в качестве компаратора напряжения — устройства, которое позволяет зафиксировать момент достижения сигналом некоторого заданного уровня.

Регистры — это функциональные узлы на основе триггеров, предназначенные для приёма, кратковременного хранения (на один или несколько циклов работы данного устройства), передачи и преобразования многоразрядной цифровой информации.

В зависимости от способа записи информации (кода числа) различают параллельные, последовательные и параллельно — последовательные регистры.

Запись кода в параллельные регистры осуществляется параллельным кодом, то есть во все разряды регистра одновременно. Их функция сводится только к приёму, хранению и передаче информации. В связи с этим параллельные регистры называют регистрами памяти.

Параллельный N-разрядный состоит из N триггеров, объединённых общими цепями управления.

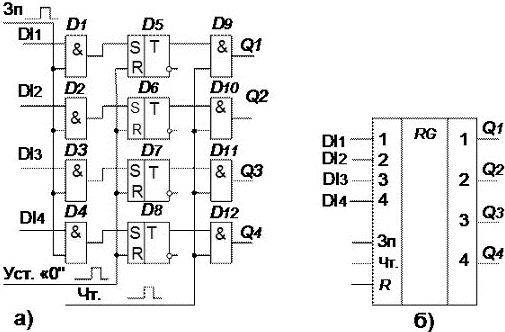

В качестве примера на рисунке 54,а приведена схема 4-разрядного параллельного регистра, построенного на RS-триггерах D5…D8. Элементы D1…D4 образуют цепь управления записью, а элементы D9…D12 — цепь управления чтением.

Рисунок 54 Функциональная схема а) и УГО б) параллельного регистра.

Перед записью информации все триггеры регистра устанавливают в состояние «0» путём подачи импульса «1» на их R-входы.

Записываемая информация подаётся на входы DI₁…DI₄. Для записи информации подаётся импульс «Зп», открывающий входные элементы «И». Код входного числа записывается в регистр. По окончании импульса «Зп» элементы D1…D4 закрываются, а информация, записанная в регистр, сохраняется несмотря на то, что входная информация может изменяться.

Для считывания информации подают сигнал «1» на вход «Чт». По этому сигналу на выходные шины регистра на время действия сигнала передаётся код числа, записанный в регистр. По окончанию операции чтения выходные ключи закрываются, а информация, записанная в регистр, сохраняется. То есть возможно многократное считывание информации. Условное графическое обозначение параллельного регистра приведено на рисунке 54,б.

Регистры сдвига представляют собой цепочку последовательно включённых D-триггеров или RS- и JK-триггеров, включённых в режим D-триггера. Появление импульса на тактовом входе регистра сдвига вызывает перемещение записанной в нём информации на один разряд вправо или влево. Как и другие регистры, регистры сдвига используются для записи, хранения и выдачи информации, но основным их назначением является преобразование последовательного кода в параллельный или параллельного в последовательный.

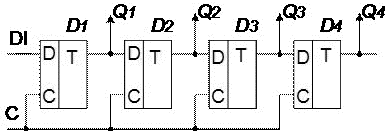

Схема 4-разрядного регистра сдвига приведена на рисунке 55. Схема работает следующим образом. Благодаря тому, что выход предыдущего разряда соединён со входом «D» последующего, каждый тактовый импульс устанавливает последующий триггер в состояние, в котором до этого находился предыдущий. Так осуществляется сдвиг информации вправо.

Рисунок 54 4-разрядный регистр сдвига

Вход «D» первого триггера служит для приёма в регистр входной информации DI в виде последовательного кода. С каждым тактовым импульсом на этот вход должен подаваться код нового разряда входной информации.

Запись параллельного кода  информации может быть произведена через нетактируемые установочные входы   триггеров (на рисунке 55 не показаны).

С выхода «Q4» последнего триггера снимается последовательный выходной код. Код на этом выходе регистра появляется с задержкой относительно входного последовательного кода на число периодов тактовых импульсов, равное числу разрядов регистра.

Параллельный выходной код можно снять с выходов Q1…Q4 всех триггеров регистра сдвига, снабдив их выходными ключами, подобными выходным ключам параллельного регистра (См. рисунок 54,а).

Реверсивные регистры сдвига обеспечивают возможность сдвига информации как вправо, так и влево. Они имеют специальный вход управления направлением сдвига.

Поскольку транзисторы и логические элементы способны передавать сигналы только в одном направлении с входа на выход (слева направо), то, для сдвига информации влево, необходимо информацию с выхода последующих триггеров по специально созданным цепям подавать на входы предыдущих триггеров и записывать их следующим тактовым сигналом. Это эквивалентно сдвигу информации влево.

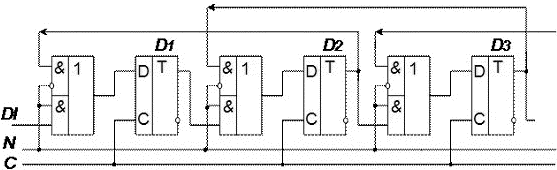

Фрагмент функциональной схемы реверсивного регистра сдвига приведён на рисунке 56.

Рисунок 56 Реверсивный регистр сдвига

Если сигнал на входе направления сдвига N=1, то потенциал на входе «D_i» триггера определяется выходом Q триггера, стоящего слева от него. Если N=0, то выходом триггера, стоящего справа.

Таким образом, при N=1 тактовые импульсы производят сдвиг информации вправо, а при N=0 –— сдвиг информации влево.

Интегральные микросхемы регистров, как и другие микросхемы, имеют дополнительные управляющие входы, расширяющие их функциональные возможности и делающие их универсальными. В качестве примера рассмотрим микросхему К155ИР13.

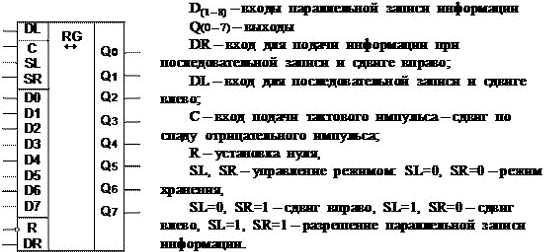

К155ИР13 — это 8-разрядный реверсивный регистр сдвига с возможностью параллельной записи информации. УГО этого регистра приведено на рисунке 57. Изучив назначение входных и выходных сигналов, легко усвоить функциональные возможности микросхемы и особенности её применения.

Рисунок 57 Реверсивный регистр сдвига и записи информации К155ИР13

Буферный регистр КР580ИР82, входящий в состав МП-комплекта КР580, построен на D-триггерах и предназначен для записи и сохранения 8-разрядных данных в течение заданного промежутка времени. Этот регистр называют также регистром-защёлкой. Например, в МП-системах на МР КР580 он используется сохранения в течение машинного цикла байта состояния, а на МП1810 — адреса, поступающего по мультиплексированной шине адреса-данных. Его функциональная схема и условное графическое обозначение приведены на рисунке 58,а,б.

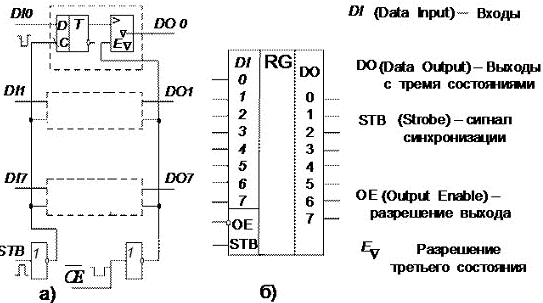

Рисунок 58 Буферный регистр КР580ИР82:

а) — функциональная схема, б) — УГО

Регистр состоит из 8-и D-триггеров, тактируемых фронтом, и 8-и элементов с тремя выходными состояниями. Схема управления построена на двух элементах ИЛИ-НЕ.

Если на вход   поступит разрешающий сигнал низкого уровня, а на вход STB — сигнал высокого уровня, то информация с входов передаётся на выходы. После перехода сигнала на входе STB с высокого уровня на низкий, информация, записанная в регистр, сохраняется до появления следующего разрешающего сигнала на входе STB. Сигнал высокого уровня   переводит выводы DO0–DO7 в 3-е (высокоомное) состояние.

Таким образом, микросхема может работать в трёх режимах:

- =0, STB=1 — режим шинного формирователя;

- =0, STB=0 — режим защёлки:

- =1 — 3-е состояние (режим отключения от нагрузки).

Многорежимный буферный регистр (МБР) К589ИР12 является универсальным 8-и разрядным регистром, состоящим из D-триггеров и выходных буферных схем с 3-мя устойчивыми состояниями. МБР имеет также встроенную селективную логику: «Схема управления режимами» и отдельный D-триггер для формирования запроса на прерывание центрального процессора.

МБР предназначен для использования в качестве портов ввода информации в МП от внешних устройств, или портов вывода информации из МП во внешние устройства.

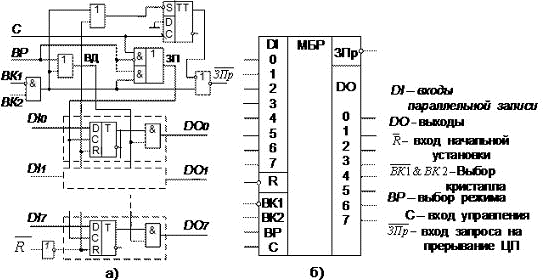

Функциональная схема МБР и его УГО приведены на рисунке 59,а,б.

Рисунок 59 МБР К589ИР12: а) Функциональная схема, б) УГО.

Схема управления режимами (D1, D2, D4) в зависимости от сочетания управляющих сигналов C, ВР,   обеспечивает:

- Запись входной информации от внешнего устройства по сигналам , или выходной информации по сигналам ;

- Хранение информации по сигналам ;

- Выдачу информации по сигналам ;

- Передачу входной информации на выход (режим шинного формирователя) по сигналам .

Схема управления прерываниями (D3, D5, D6) формирует запрос на прерывание для МП по окончании сигнала записи информации в МБР от внешнего устройства по спаду сигнала «C». Сброс сигнала   осуществляется по входу   триггером D5 при выборе кристалла микропроцессором для считывания информации, а также при начальной установке МБР сигналом «R».

В устройствах цифровой обработки информации измеряемый  параметр (угол поворота, скорость, давление и т. п.) преобразуются в импульсы напряжения, число которых в соответствующем масштабе характеризует значение данного параметра. Эти импульсы подсчитываются счётчиками импульсов и выражаются в виде цифр.

Основными показателями счётчиков являются ёмкость и быстродействие.

Ёмкость, численно равная  КСЧ, характеризует число импульсов, доступное счёту за один цикл. Как уже было показано выше, ёмкость определяется количеством разрядов счётчика.

Быстродействие или максимально возможная скорость работы оценивается двумя параметрами:

– Разрешающая способность t_раз.сч — минимальное время между двумя входными сигналами, в течение которого ещё не возникают сбои в работе счётчика. Величина, обратная разрешающей способности, называется максимальной частотой счёта f_max. f_max  определяет количество импульсов, которое может подсчитать счётчик за 1 сек.

f_max = 1/t_раз.сч

– Время установки кода счётчика t_уст — это время между моментом прихода входного сигнала и переходом счётчика в новое устойчивое состояние.

Для удовлетворения потребностей разработчиков цифровых электронных устройств различного назначения разработаны интегральные микросхемы счётчиков с широким спектром параметров. Всё многообразие счётчиков можно классифицировать по следующим признакам.

1 По направлению счёта:

 • Суммирующие,

 • Вычитающие,

 • Реверсивные.

2 По коэффициенту счёта:

 • Двоичные,

 • Двоично-десятичные (декадные),

 • С постоянным произвольным коэффициентом счёта,

 • С переменным коэффициентом счёта.

3 По способу организации внутренних связей:

 • С последовательным переносом,

 • С параллельным переносом,

 • С комбинированным переносом,

 • Кольцевые.

Классификационные признаки независимы и могут встречаться в разных сочетаниях. Например, суммирующие счётчики могут быть как с последовательным, так и с параллельным переносом и могут иметь двоичный или десятичный коэффициент счёта.

Простейшим счётчиком является Т-триггер, считающий до 2-х, то есть осуществляющий счёт и хранение не более 2-х сигналов.

Счётчик, образованный цепочкой из n триггеров сможет подсчитать в двоичном коде 2ⁿ импульсов. Число n определяет количество разрядов двоичного числа, которое может быть записано в счётчик. Число 2ⁿ называется модулем или коэффициентом счёта:

K_СЧ  = 2ⁿ

Схема простейшего 4-х разрядного счётчика приведена на рисунке 60,а. Принцип работы счётчика проиллюстрирован временными диаграммами, приведёнными на рисунке 60,б.

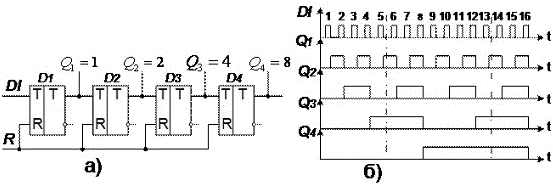

Рисунок 60 Схема двоичного суммирующего счётчика а)

и временные диаграммы его работы б).

Первый разряд счётчика переключается с приходом каждого входного импульса, что соответствует алгоритму работы Т-триггера. На каждые два входных импульса Т-триггер формирует один выходной импульс.

Второй разряд переключается в состояние «1» после прихода каждого 2-го импульса.

Третий разряд — после прихода каждого 4-го импульса.

Четвёртый разряд — после прихода каждого 8-го импульса.

Таким образом, единичные значения сигналов на выходах триггеров регистра появляются с приходом 1, 2, 4, 8 импульсов, что соответствует весовым коэффициентам двоичного кода. Поэтому с выходов триггеров регистра можно прочитать параллельный двоичный код числа импульсов, поступивших на его вход. Например, после прихода 5 импульсов единичные значения установятся на выходах Q₁ и Q₃ (см. пунктирную линию на рисунке 60,б), что соответствует коду числа 5: 0101B. Аналогично, после прихода 13-и импульсов на выходах триггеров установится код 1101B.

Если число входных импульсов N_ВХ>K_СЧ, то при N_ВХ=K_СЧ происходит переполнение счётчика, после чего счётчик возвращается в нулевое состояние и повторяет цикл работы.

После каждого цикла счёта на выходе последнего триггера возникают перепады напряжения, то есть формируется один импульс. Это свойство определяет второе назначение счётчиков — деление числа входных импульсов.

Если входные сигналы периодичны и следуют с частотой f_ВХ, то частота f_ВЫХ:

f_ВЫХ = f_ВХ / K_СЧ

В этом случае коэффициент счёта определяется как коэффициент деления и обозначается K_ДЕЛ.

У счётчика в режиме деления частоты используется сигнал только последнего триггера, а промежуточные состояния остальных триггеров не учитываются.

Всякий счётчик может быть использован как делитель частоты.

Реверсивный счётчик может работать в качестве суммирующего и вычитающего.

Суммирующий счётчик, как было показано выше, получается при подсоединении к входу последующего каскада прямого выхода предыдущего.

Каждый входной импульс увеличивает число, записанное в счётчик, на 1. Перенос информации из предыдущего разряда в последующий происходит при смене состояния предыдущего разряда (триггера) с 1 на 0.

Вычитающий счётчик получается при подсоединении к входу последующего каскада инверсного выхода предыдущего. Он действует обратным образом: двоичное число, хранящееся в счётчике, с каждым поступающим импульсом уменьшается на 1.

Перенос из младшего разряда в старший имеет место при смене состояния младшего разряда с 0 на 1.

Переполнение происходит после достижения счётчиком нулевого состояния, при  этом в счётчик записывается максимально возможное значение, т.е. во все разряды — единицы.

Путём включения в схему двоичного суммирующего счётчика (рисунок 60), дополнительных ЛЭ, переключающих на вход последующего триггера прямого и инверсного выходов предыдущего, получается схема реверсивного счётчика. Фрагмент схемы реверсивного счётчика приведён на рисунке 61.

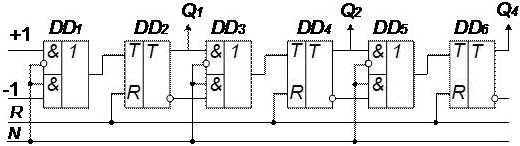

 Рисунок 61 Фрагмент схемы реверсивного счётчика

Схема имеет два входа для подачи входных сигналов: +1 — при работе в режиме суммирования, -1 — при работе в режиме вычитания. Дополнительный управляющий вход N задаёт направление счёта. При N=0 схема (рисунок 61) работает как суммирующий счётчик, а при N=1 — как вычитающий.

В двоичных счётчиках коэффициент счёта K_СЧ=2ⁿ и может быть равен 2, 4, 8, 16, 32 и т.д. На практике требуются счётчики с коэффициентом счёта не равным 2ⁿ, например, 3, 6, 10, 12, 24 и др.

Они выполняются на основе двоичных счётчиков путём исключения у счётчиков с K_СЧ=2ⁿ соответствующего числа «избыточных» состояний S:

S = 2ⁿ – K_СЧ

Например, двоично-десятичный (декадный) счётчик получают из 4-х разрядного, имеющего K_СЧ=16, исключая 6 состояний.

Возможны 2 варианта построения схем:

а) Счёт циклически идёт от 0000 до 1001, а следующим импульсом обнуляется;

б) Исходным состоянием служит код 0110 числа 6 и счёт происходит до 1111₂=15, а следующим импульсом обнуляется.

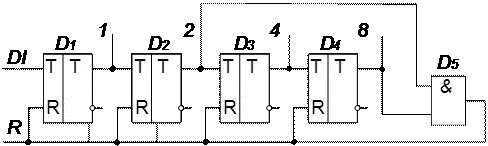

Рисунок 62 Схема счётчика с Ксч =10

Схема счётчика с K_СЧ=10, реализованная по первому варианту, приведена на рисунке 62. По сравнению со схемой двоичного счётчика (Рисунок 60), имеющего K_СЧ=24=16, в схему дополнительно введён элемент D5, обнуляющий счётчик при совпадении двух «1» с весовыми коэффициентами 2 и 8. Использование приведённой выше схемы и ЛЭ D5 с 4-мя входами, позволит получить счётчик с любым коэффициентом счёта от 2-х до 15-и.

Для реализации схемы по второму варианту используются триггеры, имеющие входы асинхронной установки триггера .

Все рассмотренные выше схемы счётчиков представляют собой счётчики с последовательным переносом. В этих счётчиках импульсы, подлежащие счёту, поступают на вход только одного первого триггера, а сигнал переноса передаётся последовательно от одного разряда к другому. Такие счётчики отличаются простотой схемы, но имеют невысокое быстродействие.

Счётчики с параллельным переносом строятся на синхронных триггерах.

Счётные импульсы подаются одновременно на тактовые входы всех триггеров, а каждый из триггеров цепочки служит по отношению к последующим только источником сигналов. Срабатывание триггеров параллельного счётчика происходит синхронно, и задержка переключения всего счётчика равна задержке для одного триггера. Следовательно, такие счётчики более быстродействующие. Их основным недостатком является большая мощность, потребляемая от источника входных сигналов, так как входные импульсы подаются на тактовые входы всех триггеров.

Для устранения недостатков рассмотренных выше счётчиков разработаны и используются счётчики с последовательно-параллельным переносом.

В счётчиках с последовательно-параллельным переносом триггеры объединены в группы так, что отдельные группы образуют счётчики с параллельным переносом, а группы соединяются с последовательным переносом. В роли групп могут быть и готовые счётчики.

Общий коэффициент счёта таких счётчиков равен произведению коэффициентов счёта всех групп.

В качестве примера рассмотрим счётную декаду на JK-триггерах, приведённую на рисунке 63.

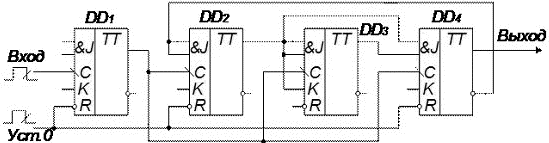

Рисунок 63 Счётная декада на JK-триггерах

Схема состоит из двух групп. Первая группа — это триггер DD1.

Вторая группа, состоящая из трёх триггеров DD2–DD4, представляет собой счётчик с параллельным переносом и тактируется выходным сигналом первого триггера. Группы соединены между собой последовательно.

Схема работает следующим образом.

При подаче на вход импульсов с 1-го по 8-ой декада работает как обычный двоичный счётчик импульсов.

К моменту прихода 8-го импульса на двух входах J 4-го триггера формируется уровень лог. «1». 8-ым импульсом этот триггер переключается в состояние лог. «1», а уровень лог. «0» с его инверсного выхода, подаваемый на вход «J» второго триггера, запрещает его переключение в единичное состояние под действием 10-го импульса.

10-ый импульс восстанавливает нулевое состояние 4-го триггера и цикл работы счётчика повторяется.

УГО которых приведены на рисунке 64 а, б, в представляют собой счётчики с последовательно-параллельным переносом, структурные схемы которых подобны схеме, приведённой на рисунке 63.

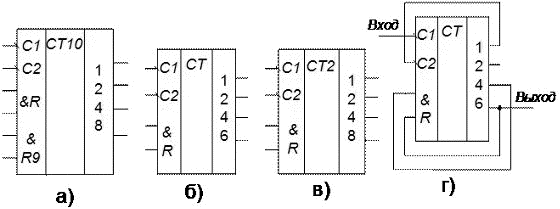

Рисунок 64 Микросхемы счётчиков К155ИЕ2, К155ИЕ4 и К155ИЕ5

Структурные схемы счётчиков содержат по 4-е JK-триггера в счётном режиме. Первый триггер имеет отдельный вход C1 и прямой выход — 1, три оставшиеся триггера соединены между собой так, что образуют параллельные счётчики с коэффициентами счёта равными 5 (К15ИЕ2), 6 (К155ИЕ4) и 8 (К1ИЕ5).

При соединении выхода первого триггера со входом C2 цепочки из 3-х триггеров образуются счётчики с коэффициентами счёта 10, 12 и 16 соответственно.

Микросхемы имеют по два входа R, объединённые по «И». Микросхема К155ИЕ2 имеет кроме того входы установки в состояние 9, при котором первый и последний разряды устанавливаются в «1», а остальные в «0», то есть 1001₂=9.

Наличие входов установки, например, в «0», позволяет строить делители частоты (счётчики) с различными коэффициентами деления (счёта) в пределах 2–16 без использования дополнительных логических элементов.

На рисунке 61,г показано преобразование счётчика, имеющего K_СЧ=12, в десятичный.

До прихода 10-го импульса схема работает как делитель частоты на 12. Десятый импульс переводит триггеры МС в состояние, при котором на выходах 4 и 6 МС формируются лог. «1».

Эти уровни, поступая на входы R, объединённые по «И», переводят МС в состояние «0»; в результате чего K_СЧ (K_ДЕЛ) становится равным 10.

Прямой счёт осуществляется при подаче отрицательных импульсов на вход +1, при этом на входах –1 и C должна быть лог. «1», а на входе R — лог. «0». Переключение триггеров происходит по спадам входных импульсов.

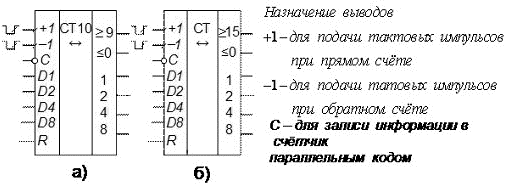

Рисунок 65 Реверсивные счётчики К155ИЕ6 а) и К15ИЕ7 б).

Уровни на выходах 1–2–4–8 соответствуют состоянию счёта в данный момент времени.

Отрицательный импульс на выходе ≥9 (≥15) формируется одновременно с 10 (или 16) импульсом на входе +1. Этот импульс может подаваться на вход +1 следующей МС многоразрядного счётчика. При обратном счёте входные импульсы подаются на вход –1, выходные импульсы снимаются с выхода ≤0.

Микросхема содержит 6-разрядный двоичный счётчик, элементы совпадения и элемент собирания. Элементы совпадения блокируют прохождение импульсов, не совпадающих с запрограммированным кодом, а элемент собирания позволяет передавать на выход только выделенные импульсы.

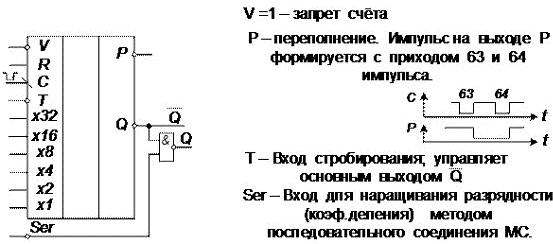

Рисунок 66 Счётчик – делитель частоты К155ИЕ8

В результате средняя частота выходных импульсов может изменяться от 1/64 до 63/64 частоты входных импульсов.

Число импульсов на выходе   за период счёта (до 64) подсчитывается по формуле: N=32·x32+16·x16+8·x8+4·x4+2·x2+1·x1, где x1–x32 принимают значения соответственно 0 или 1 в зависимости от того подан или нет уровень лог. «1» на соответствующий вход.
