    Создание «шараги»

    Увидев название главы, либеральный читатель скажет: вот до чего довели большевики страну, а читатель «старой закалки» поморщится, опять, мол, начнутся обличения и рассказы об ужасах, творимых Ежовым и Берией. Увы, все гораздо сложнее.

    Шараги, то есть особые конструкторские бюро ОГПУ (НКВД),[62] стали создаваться согласно циркуляру от 15 мая 1930 г., подписанному председателем ВСНХ[63] В. В. Куйбышевым и заместителем председателя ОГПУ Г. Ягодой. В циркуляре говорилось, что «за последние 2–3 года органами ОГПУ были раскрыты контрреволюционные вредительские организации в ряде отраслей нашего хозяйства», в связи с этим предлагалось «использовать вредителей… таким образом, чтобы работа их проходила главным образом в помещении органов ОГПУ. Для этого отбирать заслуживающих доверие специалистов. Оказывать им содействие в деле постановки опытных работ…».[64]

    Получается вроде парадокс — «органы» сажали, чем дезорганизовывали работу военных КБ, а потом создавали свои КБ, чтобы продолжить те же направления исследований. А вот тут давайте оговоримся — «органы» действительно сажали, но делали это не по своей инициативе, а по приказаниям свыше от партийного руководства, по своим служебным правилам, циркулярам и т. д. Убрать или оставить такие видные фигуры, как Бухарин и Тухачевский, решал лично Сталин, а не нарком Ежов, и тем более не рядовые сотрудники его наркомата. А вот руководить арестами десятков или даже сотен тысяч простых людей Сталин физически не мог. Аресты начинались с доносов. Актеры доносили на актеров и режиссеров, инженеры — на инженеров и т. д. Сотрудники низшего и среднего звена НКВД были в те годы малограмотны и зачастую не могли разобраться в «девятом вале» доносов. Между прочим, и сейчас доносов «куда следует» более чем достаточно. На меня после выхода в середине 1990-х годов книги «Ракеты над морем» и ряда статей было написано около двух десятков доносов в ФСБ. Писали конкуренты, готовившие аналогичные издания, писали научные сотрудники из Охты и из Тулы, оставшиеся без работы и от безделья занявшиеся доносами. В конце концов выяснилось, что я никакой государственной тайны не раскрывал, да и не мог по закону быть ответчиком в деле по разглашению гостайны. Но все эти седые «Павлики Морозовы» остались безнаказанными. Да что я, вон депутат Думы Коржаков разоблачил стукача-телеведущего,[65] а тот по-прежнему мелькает на телеэкране. Священник Глеб Якунин разоблачил ряд высокопоставленных отцов церкви, а по совместительству — агентов КГБ. Так те «отцы» тоже остались на телеэкранах, а Якунина отлучили от церкви, как Стеньку Разина и Льва Толстого.

    Между прочим, еще в допетровской Руси существовала пословица: «Доносчику первый кнут». И действительно, в большинстве случаев следствие в Разбойном приказе начиналось с подъема на дыбу доносчика. Да и во времена «культа личности» доносчики составляли значительный процент среди репрессированных.

    Итак, инженеры доносили, «органы» сажали, и в конце концов было решено использовать репрессированных инженеров по назначению.

    Другим фактором, побудившим НКВД взяться за проектирование артиллерийских систем, был полнейший бардак в нашей артиллерии. Кое о чем читатель уже знает. Но это лишь верхушка айсберга. Неутомимый Тухачевский давал волю своим фантазиям и довел нашу артиллерию буквально до ручки.

    В годы войны 1914–1917 гг. специальных зенитных пушек 76-мм Лендера обр. 1914 г., а также автоматов 37-мм Максима и 40-мм Виккерса на фронте не было,[66] а защищаться от германских аэропланов чем-то надо было. В результате создается несколько десятков типов кустарных или полукустарных установок, на которые накатывали 76-мм полевые пушки и вели огонь по самолетам под углом возвышения до 50–60°. Так, к примеру, штабс-капитан Рекалов переделал в зенитную установку… конную молотилку. Всего в годы Первой мировой войны на импровизированные зенитные, установки наложили 96 76-мм пушек обр. 1902 г. и 762 76-мм пушки обр. 1900 г.

    Данные о результатах огня импровизированных установок отсутствуют, и если уж им удалось кого сбить, так эти самолеты можно сосчитать по пальцам. Другой вопрос, что часто удавалось отогнать самолеты противника или снизить точность бомбометания. Это объяснялось малой скоростью и маневренностью самолетов, низкой живучестью, отсутствием парашютов и неопытностью летчиков.

    В начале 1930-х годов в открытой прессе США и Англии появились материалы о создании в этих странах универсальных (дивизионно-зенитных) пушек. Было ли это дуростью военного руководства этих стран, или умышленной дезинформацией, выяснить сейчас сложно, да и вряд ли нужно. Во всяком случае, руководство РККА не имело данных ни об испытаниях этих орудий, ни о начале их серийного производства за рубежом.

    И вот Тухачевский решил создать универсальную зенитно-полевую (дивизионную) пушку. Лучшие артиллерийские КБ и 4 артиллерийских завода почти 4 года трудились над универсальной пушкой. Было испытано несколько десятков опытных образцов, но все они пошли на металл. Зенитным же автоматам Тухачевский внимания не уделял, а бракоделы завода № 8 (им. Калинина) не сумели наладить серийное производство даже 20-мм и 37-мм автоматов фирмы «Рейнметалл». Хотя технология производства, опытные образцы и полуфабрикаты на несколько систем были преподнесены им на блюдечке с голубой каемочкой. Правда, это обошлось Советскому Союзу в 5 млн. долларов. В итоге к началу Второй мировой войны части Красной Армии в качестве единственного средства ПВО имели 7,62-мм пулеметы.[67]

    В конце 1932 г. с подачи Тухачевского были прекращены работы по созданию буксируемых орудий особой мощности, а вместо этого началось проектирование триплекса на самоходе СУ-7. В состав триплекса должны были входить 400-мм мортира, 305-мм гаубица и 203-мм пушка, все эти орудия имели довольно приличные для своего времени баллистические данные. И если бы их разрешили доделать в буксируемом варианте, то они пошли бы в серию в худшем случае в 1935 г. Но великий теоретик сказал: «Будущая война будет войной моторов».[68] С 1932 г. по декабрь 1937 г. на самоход убухали несколько миллионов рублей, а готов был лишь деревянный макет.

    Главный конструктор завода «Большевик» Е. Г. Рудяк 19 ноября 1937 г. направил письмо маршалу Кулику, где говорилось: «Отношение Артуправления к проектированию СУ-7 было безобразным… Все в совокупности взятое дает основание думать об умышленном задерживании изготовления опытного образца».

    Сам же самоход СУ-7 не мог ни пройти по существующим мостам, ни форсировать даже небольшие речки. Требовалось создать специальный тягач, способный вытащить застрявший самоход СУ-7. Также требуется создание специальной железнодорожной платформы для его возки по железной дороге. Самоход вписывался в железнодорожный габарит 3-го класса, то есть требовал закрытия встречного движения.

    В ноябре 1937 г. работы по триплексу на СУ-7 были прекращены.

    Политическое руководство попыталось исправить положение, начав переговоры с чешской фирмой «Шкода» о закупке возимого дуплекса в составе 210-мм пушки и 305-мм гаубицы.

    Приказом наркома внутренних дел Лаврентия Берии № 00 240 от 20 апреля 1938 г.[69] в Ленинграде было организовано Главное артиллерийское конструкторское бюро, ставшее позже вторым по величине артиллерийским КБ после ЦАКБ, возглавляемого В. Г. Грабиным.

    В приложении к приказу Берии говорилось, что КБ организовано «в целях всемерного использования заключенных специалистов для выполнения специальных конструкторских работ оборонного, значения.

    Основной задачей ОКБ является устранение выявляющихся конструкторских дефектов в морских и береговых артиллерийских системах, изготовленных по чертежам ленинградского завода „Большевик“, а также разработка проектов и рабочих чертежей новых артиллерийских систем, состоящих на вооружении флота и береговой обороны. ОКБ работает по плану, утвержденному 3-м Главным управлением Народного комиссариата оборонной промышленности».

    Место для конструкторского бюро было выбрано в «Крестах».

    Первым начальником ОТБ стал военинженер 1 ранга Ломотько,[70] а в послевоенные годы — подполковник Балашов и подполковник (затем полковник) Беспалов.

    Рабочие помещения ОТБ размещались на территории «Крестов» в четырехэтажном здании, выходившем глухим торцом на улицу Комсомола. В подвальном помещении находилась столярка.

    Бывший заключенный С. И. Фомченко, в октябре 1937 г. приговоренный к 10 годам лишения свободы, впоследствии вспоминал: «…закрытый „воронок“ доставляет меня в „Кресты“. Где-то в середине дня меня вызвали и через двор повели в столовую, просторное полуподвальное помещение со сводчатыми потолками, уставленное длинными столами. К столам были приставлены стулья, а не скамейки, как приличествовало бы для нашего брата. Но не это меня тогда поразило. Передо мной поставили глубокую эмалированную миску, полную до краев нарезанными горячими сосисками, политыми томатным соусом. Так в тюрьмах не кормят. Повели в баню, где мылся я в тот раз один, дали чистое белье и отвели меня в спальню. Спальня, как и ряд других подобных, размещалась в небольшом одноэтажном здании, у ворот, выходящих на улицу Комсомола. Если бы не тяжелая тюремная дверь (хоть и без „кормушки“) да не решетка на окне, то это была типичная комната студенческого общежития. Четыре железные кровати с панцирными сетками по углам, канцелярский столик у окна с видом на внешнюю стену, платяной шкаф у двери. Да еще поставлена пятая кровать посередине — это для меня. Все застланы аккуратно, чистое белье. Никого нет. Соседи мои явились к вечеру. Сразу ужин, в той же столовой.

    В столовой я оказался единственным в телогрейке — костюмы, рубашки, галстуки… Боже мой, куда я попал?..

    Столы накрыты белыми скатертями, ужин разносили официанты в белых куртках. (Как я узнал позже, это были тоже заключенные, бытовики.) У каждого прибора приготовлен небольшой чистый листок бумаги. Соседи мне объяснили, что это для заказа на завтра.

    Возможности заказа достаточно характеризуются тем, что некоторые избегали заказывать жареную курицу, чтобы не возиться с костями и не пачкать рук. Все подавалось в тарелках (а не в алюминиевых мисках!), горячее, прямо с плиты».

    Да и сам автор, работая в архивах и натыкаясь на редкие документы, связанные с ОТБ, иной раз с трудом соображал, что речь идет о зэках.

    Вот, к примеру, заседание коллектива ОТБ в декабре 1939 г., посвященное годовому отчету бюро. Выдержки из раздела «Штаты з/к специалистов»: «Пополнение до предусмотренных сметой коллектива проводилось в течение двух кварталов года с большими трудностями, и лишь только в течение 3-го и 4-го кварталов нам удалось довести количество до 146 чел. специалистов и 12 чел. обслуживающих, всего до 158 человек. Среднесписочный состав в течение года выражается 136 чел., а сметой предусматривалось 130 человек».

    И далее: «Товарищи, программа работ на 1940 г. напряженная, она требует от нас напряжения сил и максимума энергии на ее выполнение. Коллектив наш вполне здоровый и, я бы сказал, хорошо спаянный, и не боится никаких трудностей, а следовательно, мы, большевики партийные и непартийные, должны сказать свое веское слово, что план работы на 1940 г. будет честно и высококачественно досрочно выполнен, к этому, товарищи, и призываю я вас всех».

    Уверен, что многие читатели среднего и старшего возраста часто слышали такие трафаретные слова у себя на работе.

    Из выступления Муравьева (из отчета не ясно, зэк или вольнонаемный): «Работы, предложенные нам партией и правительством на 1940 г., мы должны также выполнить с честью и досрочно, для этого необходимо нам всем взять на себя конкретные практические социалистические обязательства».

    Как видим, к концу 1939 г. в ОТБ работало 136 специалистов-зэков. Фамилии всех заключенных установить не удалось, поскольку вся документация, касающаяся ОТБ, засекречена до сих пор.[71] Однако ряд фамилий уже можно назвать. Это Виктор Леонидович Бродский, Эдуард Эдуардович Папмель, Антоний Северинович Точинский, Александр Лазаревич Константинов, Андрей Митрофанович Журавский, Николай Сергеевич Кошляков и Михаил Юрьевич Цирульников. Ведущим конструктором ОТБ с начала его функционирования был Сергей Иванович Лодкин, ранее работавший конструктором на Балтийском и Металлическом заводах и арестованный в 1933 г. Лодкина обвинили в передаче сведений о советском ВМФ чешской разведке и приговорили к 10 годам. До 1937 г. Сергей Иванович катал тачку на строительстве Беломорско-Балтийского канала, где заболел туберкулезом, а затем был отправлен в Ленинград, где в 1938 г. и возглавил ОТБ.

    В довоенный период в ОТБ была организована ресторанная система питания. Заключенные специалисты получали зарплату 50–240 рублей в месяц. Им выдавалась бесплатная одежда — костюмы, рубашки, галстуки, так как заключенные часто ездили в командировки на заводы, в основном на «Большевик».

    На заключенных специалистов оформлялся допуск к секретной работе. Заключенных руководителей проектов и старших инженеров при выездах на заводы, производственные совещания или на полигонные испытания сопровождали конвоиры в штатском. Но ни на производственные совещания, ни в цеха, ни на стрельбище их не допускали. Охрана дожидалась своих подопечных в проходной или в 1-м отделе. Никому не приходило в голову, что приехавшие специалисты — зэки, так как все они были хорошо одеты, подстрижены и побриты. Замечу, что в ОТБ всегда была хорошая парикмахерская.

    Забегая вперед, скажу, что когда в конце 1940-х годов у зэков стали кончаться десятилетние сроки, то они оказывались перед сложным выбором: остаться работать в шараге, но уже вольнонаемным сотрудником, или отправиться за 101-й километр от Москвы, Ленинграда и других крупных городов и при этом иметь ограничения в выборе работы. Очень многие выбирали шарагу и получали специальные пропуска МВД. С. И. Фомченко вспоминал: «Один наш конструктор спрыгнул на ходу с трамвая на Литейном, как раз напротив Большого дома, а на тротуаре, как на грех, милиционер: „Ваши документы“. Неудачник протягивает пропуск. Постовой, коротенько взглянув, возвращает и, беря под козырек, со вздохом, горестно комментирует: „Сами же законы пишете, сами же нарушаете“. В КБ, конечно, веселье».

    В июле 1941 г. началась эвакуация ОТБ из Ленинграда.

    Документы, освещающие этот процесс, увы, хранятся в секретных архивах ФСБ. Известно лишь, что зэки из «Крестов» попали и в Томск, и в Молотов (до 1938 г. и с 1957 г. Северодвинск), где работали в 20-м отделе СТП при судостроительном заводе № 402.

    К лету 1942 г. большая часть сотрудников ОТБ была сосредоточена в Перми (город с 1940 г. по 1957 г. назывался Молотов, но я буду использовать более привычное для читателей название). В Перми сотрудники ОТБ были разбросаны по нескольким зданиям в разных частях города, по крайней мере одно из них находилось на территории артиллерийского завода № 172 им. Молотова. По названию этого завода ОТБ было переименовано в ОКБ-172. Сразу замечу, что на заводе № 172 и до 1942 г., и после функционировало свое КБ, где работали вольнонаемные инженеры. Чтобы их различать, я в «Энциклопедии отечественной артиллерии» писал ОКБ-172 и ОКБ завода № 172.

    В декабре 1944 г. ОКБ-172 вернулось в Ленинград в свои старые помещения в «Крестах». Туда же в мае 1945 г. из Молотова был переведен в полном составе 20-й отдел завода № 402.

    Работа в ОКБ велась напряженная, приходилось трудиться по 10 часов в сутки. Первое время после возвращения в Ленинград снабжение и питание заключенных специалистов было скудным, но после 9 мая 1945 г. все нормализовалось. Рабочий день сократился до 8 часов, питание улучшилось, появились выходные и праздничные дни, дватри раза в месяц для заключенных устраивалась баня. Распорядок дня был примерно следующий: подъем в 7 ч., завтрак в 8 ч., обед в 14 ч., ужин в 19 ч., отбой в 23 ч. Жилые комнаты были на 3–4 человека.

    В ОКБ имелась замечательная техническая библиотека, которая получала технические журналы как на русском, так и на иностранных языках. Газет библиотека не получала, но радио там работало.

    Орудия для лидеров и миноносцев 1938–1945 гг

    В 1938–1953 гг. в ОТБ (ОКБ-172) было спроектировано несколько десятков артиллерийских систем. Рассказать обо всех физически невозможно из-за объема издания, да и по многим системам автору не удалось найти сведений. Поэтому здесь будет рассказано лишь о наиболее интересных системах, а об остальных читатель сможет найти сведения в «Перечне работ ОКБ-172» в конце главы.

    Первым и очень важным заданием, возложенным правительством на ОТБ, было создание новых башенных установок для лидеров и эсминцев. В конце 1930-х годов руководство СССР приняло решение о создании океанского флота, а необходимых для его вооружения артиллерийских систем, увы, не было. Так, 130/50-мм пушка Б-13 в щитовой установке, которая поступила на вооружение лидеров проектов I и 38 и эсминцев проектов 7 и 7У, имела ряд конструктивных недостатков и не годилась для зенитной стрельбы.

    Первый вариант тактико-технического задания на 130-мм башенную двухорудийную установку был выдан 15 апреля 1936 г. Эскизный проект утвержден 19 октября 1938 г. Установка предназначалась для лидеров проектов 20, 48 и эсминцев проекта 30. Для обоих проектов лидеров жесткие барабаны были первоначально спроектированы под 130-мм артсистемы Б-31, так и не вышедшие из стадии проектирования, у которых оба ствола находились в одной люльке.

    Новый технический проект был произведен ОТБ и утвержден 16 февраля 1939 г. Установка получила название Б2-ЛМ (башенная двухорудийная для лидеров и миноносцев).[72] Качающаяся часть установки изготавливалась заводом «Большевик» (№ 232), а остальные части установки — Ленинградским металлическим заводом (рис. 8.1).

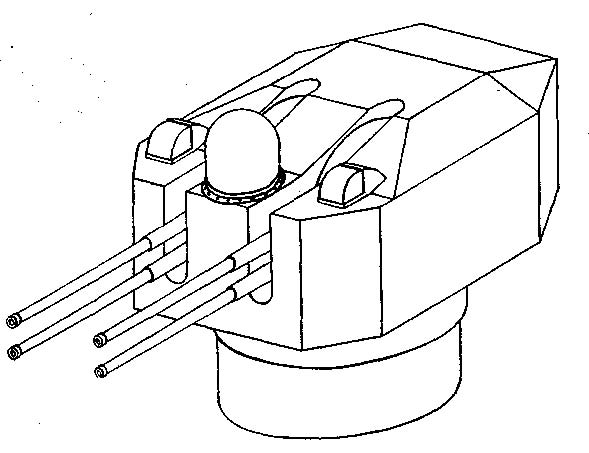

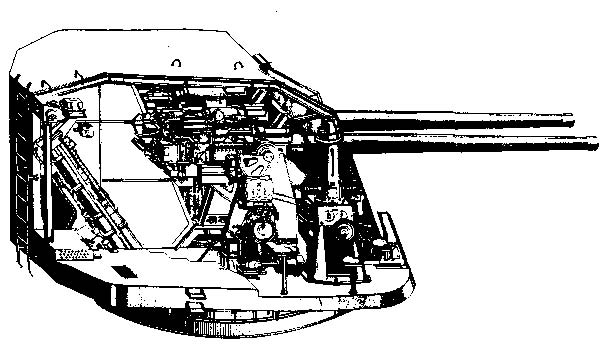

    Рис. 8.1. 130-мм башенная установка Б-2-ЛМ для лидеров и эсминцев.


    Заводские испытания опытного образца Б-2-ЛМ были проведены на ЛМЗ в июле — августе 1940 г. Полигонные испытания проведены в два этапа: с 4 декабря 1940 г. по 27 января 1941 г. и с 27 апреля по 27 мая 1941 г. Всего сделано 240 выстрелов. По результатам испытаний установка была рекомендована к принятию на вооружение.

    К 8 июля 1941 г. три башни Б-2-ЛМ были установлены на лидере «Ташкент» вместо Б-13. Государственные корабельные испытания проведены на нем же в июле 1941 г. в Севастопольской бухте. Вследствие поспешной эвакуации на заводе № 198 (г. Николаев) было оставлено 5 башен Б-2-ЛМ. В 1942 г. ГКО обязал Наркомат судостроительной промышленности (НКСП) организовать производство установок Б-2-ЛМ на заводе № 402 (г. Молотов).

    В послевоенный период производство Б-2-ЛМ велось до 1953 г. на заводах «Большевик», Старокраматорском машиностроительном заводе и на заводе № 75 (г. Юрга).

    Кроме «Ташкента», Б-2-ЛМ устанавливали на эсминцах проектов 30К и 30бис и одном эсминце проекта 7.

    За заслуги в создании Б-2-ЛМ ее главный конструктор Лодкин был досрочно освобожден в 1943 г., награжден двумя орденами и Сталинской премией. После освобождения он остался работать в ОКБ-172 до его расформирования, а затем до самой смерти в 1955 г. работал в ОКБ-43.

    Установка Б-2-ЛМ имела ствол моноблок с глубокой нарезкой. Затвор поршневой двухтактный. У правого и левого орудий затворы открывались влево. Хотя проектом предусматривалось пневматическое открывание затвора, открывались они вручную. Каждое орудие имело свою люльку. Качающаяся часть аналогична Б-13. Механизмы вертикального и горизонтального наведения имели электроприводы.

    Подъем боеприпасов во вращающейся части производился по шахтам подачи каретками раздельно для каждого орудия (подача цепного типа). Шахта проходила через боевой стол и подбашенное отделение и прикреплялась к палубе этого отделения через центрирующий штырь. Передача боеприпасов с неподвижной части на вращающуюся производилась вручную.

    Носовая («высокая») и кормовая («низкая») башни эсминцев различались высотой жесткого барабана (4075 мм и 3700 мм соответственно).

    Установка Б-2-ЛМ оснащалась прицелом МБ-6.


    Данные установки Б-2-ЛМ

    Калибр, мм — 130

    Длина ствола, мм/клб — 6581/50,6

    Длина лейнера, мм/клб — 6450/49,6

    Длина нарезной части, мм — 5199

    Объем каморы, дм3 — 17,53

    Крутизна нарезов (постоянная), клб — 25

    Число нарезов — 40

    Глубина нарезов, мм — 2,7

    Ширина нарезов, мм — 6,0

    Ширина полей, мм — 4,2

    Вес затвора, кг — около 133

    Вес лейнера, кг — 487

    Вес ствола, кг — 3680

    Вес ствола с казенником и затвором, кг — 5070

    УголВН, град — ?5;+45

    Угол заряжания, град — ?5; +45

    Угол ГН, град — 360

    Скорость ВН, град/с: от электродвигателя — 9,85

    вручную — 6

    Скорость ГН, град/с: от электродвигателя — 9,7

    вручную — 2,3

    Радиус подъемного сектора, мм — 915

    Диаметр шаров, мм — 76,2

    Число шаров — 120

    Число вертикальных катков — 9

    Длина отката максимальная, мм — 505

    Превышение оси орудия над осью цапф, мм — 6

    Высота линии огня над палубой, мм — 2227

    Высота оси орудия над полом боевого отделения, мм — 1540

    Высота башни от нижнего штыря до верха крыши, мм — 5400

    Высота крыши башни над палубой, мм — 3140

    Длина башни, мм — 5283

    Ширина башни, мм — 4316

    Радиус обметания, мм: по стволам — 5210

    по вращающейся броне — 3180

    Диаметр башни по неподвижному основанию, мм — 3550

    Бронирование, мм:

    Стенки башни — 8

    Крыша — 8

    Барбет — 5

    Вес откатных частей (одного орудия), кг — 5400

    Вес качающейся части (одного орудия), кг — 7400

    Вес ПУС башни, кг — 1600

    Вес электрооборудования, кп вращающейся части — 1200

    неподвижной части — 1400

    Вес брони, кг — 7000

    Вес неподвижного основания, кг — 5325

    Вес вращающейся части башни, кг — 42 000

    Вес неподвижной части башни, кг — 6600

    Общий вес башни, кг — около 49 000

    Скорострельность на один ствол, выстр/мин — 12

    Расчет башни, чел — 23

    Вместимость погребов (на башню): снарядов 300

    зарядов — 300

    Прибор управления — БАС

    Прицел — МБ-6

    Число прицелов — 1

    Химзащита башни — Индивидуальная


    Перевозимость по железной дороге… В собранном виде без верхней подачи, как негабаритный груз. Боеприпасы и баллистика Б-2-ЛМ полностью совпадали со снарядами и баллистикой 130-мм пушки Б-13.

    В декабре 1938 г. ОТБ представило эскизные схемы 130-мм башенных установок для крейсеров и мониторов Б-2-КМ. Установки Б-2-КМ на 80 % были унифицированы с Б-2-ЛМ. Проект Б-2-КМ принят не был, хотя и получил хорошую оценку руководства ВМС.

    2 мая 1942 г. ГКО обязал НКСП (постановление № 1684сс) организовать производство 130-мм башен для мониторов и эсминцев проекта 30: всего 16 башен на заводе № 402.

    Изготавливать две принципиально разные установки заводу № 402 в условиях военного времени было нереально. В связи с этим ОКБ-172 разработало технический и рабочий проекты установки для мониторов, которая получила индекс Б-2-ЛМТ (Т — тяжелая). Установки Б-2-ЛМТ были на 80 % унифицированы с Б-2-ЛМ. Все работы по проектированию Б-2-ЛМТ завершились к концу 1943 г.

    Шесть башен Б-2-ЛМТ, изготовленные на заводе № 402, были установлены на мониторах «Сиваш» и «Перекоп».

    Стволы установки Б-2-ЛМТ были идентичны стволам установки Б-28.

    В установке были смонтированы две качающиеся части. Основой каждой качающейся части являлась легкая люлька с цапфами. Смена лейнера производилась без вынимания качающейся части из башни. Имелся пневматический досылатель в лоток. При закрывании затвора лоток откидывался к казеннику, а при открывании затвора устанавливался на линии досылки.

    Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника. Вертикальное и горизонтальное наведения имели по два привода: основной от электродвигателя и резервный ручной.

    Подъем боеприпасов во вращающейся части производился по шахтам подачи каретками раздельно для каждого орудия. Подача боеприпасов цепного типа. Шахта подачи проходила через боевой стол в подбашенное отделение и была прикреплена к палубе этого отделения через центрирующий штырь.

    Передача боеприпасов с неподвижной части на вращающуюся часть производилась вручную. Снаряды поступали непосредственно в подбашенное отделение, где вручную перекладывались на снарядные лотки верхней подачи. Подача имела электрический и ручной приводы.


    Данные установки Б-2-ЛМТ

    Угол ВН, град —5; +45

    Угол ГН, град — ±150

    Скорость ВН, град/с: от электродвигателя — 10

    вручную — 6

    Скорость ГН, град/с: от электродвигателя — 10

    вручную — 2

    Длина отката максимальная, мм — 505

    Превышение оси орудия над осью цапф, мм — 6

    Высота линии огня над палубой, мм — 2227

    Высота оси орудия над полом боевого отделения, мм — 1540

    Высота башни от нижнего штыря до верха крыши, мм — 5400

    Высота крыши башни над палубой, мм — 3140

    Длина башни, мм — 5283

    Ширина башни, мм — 4316

    Радиус обметания по стволам, мм — 5210

    Радиус обметания по вращающейся броне, мм — 3180

    Диаметр башни по неподвижному основанию, мм — 3550

    Расстояние между осями орудий, мм — 960

    Диаметр шарового погона, мм — 3400

    Бронирование, мм: Лоб — 100

    Бок — 50

    Задняя плита — 100

    Крыша — 50

    Качающийся щит — 8

    Вес качающейся части одного орудия, т — 7,4

    Общий вес башни, т — 90,9

    Башенный визир — ВБ-1

    Башенный прицел — МБ-6

    Скорострельность, выстр/мин — 10–12

    Расчет, чел.: без погребов — 21

    с погребами — 27

    Боекомплект, выстр/ствол — 150


    Выстрелы и баллистика установки Б-2-ЛМТ идентичны установке Б-2-ЛМ.

    Башенные установки Б-2-ЛМ, как и Б-13, не годились для зенитной стрельбы. Это было связано с малым (45°) углом возвышения, низкой скорострельностью, картузным заряжанием и т. д. Для новых эсминцев в 1939 г. ОТБ получило тактико-технические требования на двухорудийную башенную универсальную установку. Эскизный проект такой установки был закончен ОТБ 26 декабря 1939 г. Установка получила название Б-2-У (башенная двухорудийная универсальная), замечу, что и качающаяся часть установки имела название Б-2-У.

    Б-2-У имела ствол длиной 55 калибров со свободной трубой и горизонтальный клиновой затвор с полуавтоматикой пружинного типа. Люлька индивидуальная для каждого ствола. Установка стабилизировалась в горизонтальной плоскости.

    Впервые в советских корабельных орудиях применялся автоматический установщик трубки (взрывателя). Башня установки имела броню кругом 8 мм, за исключением 10мм задней стенки, что было сделано для уравновешивания системы. Установка имела систему управления стрельбой «Смена», прицел МБ-6/ВБ-1.


    Данные установки Б-2-У

    Калибр, мм — 130

    Длина ствола, мм/клб — 7150/55

    Длина лейнера, мм — 6750

    Длина нарезной части, мм — 5540

    Объем зарядной каморы, дм3 — 17,13

    Крутизна нарезов, клб — 30

    Число нарезов — 40

    Глубина нареза, мм — 2,7

    Ширина нареза, мм — 6,0

    Ширина поля, мм — 4,2

    Вес лейнера, кг — 965

    Вес ствола с затвором, кг — 3420

    Живучесть ствола, выстр. — 600

    Угол ВН, град. — ?5; +85

    Угол ГН, град. — 360

    Скорость от электродвигателя, град/с: ВН — 12

    ГН — 20

    Превышение оси орудия над осью цапф — 30

    Высота оси орудия от палубы, мм — 1930

    Расстояние между осью цапф и осью башни, мм — 270

    Расстояние между осями орудий, мм — 960

    Высота башни от палубы, мм — 3175

    Длина башни по броне, мм — 5310

    Ширина башни по броне, мм — 4400

    Диаметр шарового погона, мм — 3400

    Скорострельность установки, залпов в минуту — 13

    Начальная скорость снаряда, м/с — 900

    Дальность стрельбы, км — 28,6

    Потолок, км — 13


    В апреле 1940 г. нарком ВМФ распорядился вооружить проектируемый эсминец проекта 35 (водоизмещение — 2000 т) тремя установками Б-2-У. Постройку головного эсминца решили начать в 1942 г.

    В 1940 г. завод «Большевик» совместно с заводом № 371 им. Сталина приступил к изготовлению опытного образца Б-2-У, но с началом войны работы по нему прекратили.

    Осенью 1942 г. началось проектирование эсминца проекта 40 водоизмещением 2700 т. В 1943 г. для него ОКБ-172 разработало модернизированный вариант 130-мм универсальной установки Б-2-У-ТЛ. Строительство эсминцев проекта 40 предполагалось начать в 1946 г., но уже в 1945 г. работы по ним и по Б-2-У-ТЛ были прекращены.

    180-мм установка МУ-1

    Тактико-техническое задание на установку МУ-1 с баллистикой 180-мм пушки Б-1-П было выдано в 1939 г., в том же году ОТБ ее и спроектировало.

    В 1940 г. работы над МУ-1 были приостановлены из-за форсирования работ по МУ-2 и возобновлены в 1943 г. В 1943 г. ОКБ-172 разработало технический проект, который был утвержден начальником Артуправления 22 июня 1944 г.

    Согласно постановлению ГКО № 7849 от 16 марта 1945 г. изготовление серии МУ-1 было произведено без предварительной постройки и испытания головного образца. Завод «Баррикады» изготовил серию в 12 качающихся частей МУ-1 в 1947 г.

    Двенадцать установок МУ-1 изготовил Ленинградский металлический завод. Причем клепаный ствол был заменен на сварной. В IV квартале 1947 г. ЛМЗ было закончено 8 установок и в 1 квартале 1948 г. — 4 установки.

    Головной образец МУ-1 (ствол № 3, станок № 2) был испытан на полигоне в два этапа с 26 октября по 3 декабря 1947 г. и с 19 февраля по 20 марта 1948 г. Всего сделано 352 выстрела. Результаты признаны удовлетворительными, и МУ-1 рекомендована к принятию на вооружение.

    Первые четыре установки МУ-1 (№ 5, 6,7 и 8) в соответствии с постановлением Совмина от 30 декабря 1949 г. № 5924–2227сс, в 1952 г. были смонтированы на батарее № 127 в Порт-Артуре. Строилась батарея с 1950 г. по 1953 г. Государственные испытания батареи были проведены с ноября 1953 г. по январь 1954 г. Приказом Главкома ВМС от 9 апреля 1954 г. № 00137 180-мм четырехорудийная батарея МУ-1 с ПУС «Москва-2с-ЦМ» была принята в состав береговой обороны Порт-Артура.

    В 1953 г. на Камчатке у мыса Безымянный было начато строительство батареи № 41 в составе четырех установок МУ-1. Батарея № 41 была введена в строй в 1957 г. Директивой Главного штаба ВМФ от 12 марта 1974 г. батарея была расформирована.

    В палубном варианте МУ-1 предполагалось устанавливать на кораблях, а в береговом варианте — в одноорудийных башнях. Кроме того, качающаяся часть МУ-1 могла быть установлена на железнодорожном транспортере ТМ1–180, на береговой щитовой установке МО-1–180 и на береговой башенной установке МБ-2–180.

    В конце 1946 г. ОКБ-172 разработало чертежи левой и правой качающихся частей МУ-1-Б и МБ-2–180.

    Ствол установки МУ-1 лейнирован. Затвор поршневой двухтактного действия, при открывании затвор откидывался вверх. Открывание затвора производилось от электрического привода, автоматическое включение которого осуществлялось с помощью электроконтакта в конце наката орудия. Электродвигатель привода установлен на фундаменте, закрепленном на левой стороне люльки. Досылка производилась пружинным досылателем броскового типа.

    Серийная установка МУ-1 предназначалась для стационарных береговых батарей. Кроме того, она могла быть использована для создания временных батарей. В таком случае вместо центральной подачи боеприпасов из перегрузочного отделения предусмотрено приспособление для наружной подноски и загрузки снарядов через окна в броне.

    Перегрузочное отделение находилось в бетонном блоке. Толщина бетонного перекрытия погреба — 1600 мм. Вместимость погреба — 200 выстрелов. Подача боеприпасов только ручная.

    Через полость боевого штыря проходили из перегрузочного отделения шахта снарядной подачи, зарядная труба, электрокабели и шланги для подачи сжатого воздуха.

    Неподвижное основание — опора вращающейся части — служило для крепления ее к закладным частям бетонного блока. Оно представляло собой литое кольцо с фланцем и ребрами жесткости.

    Прицельные устройства — Б-13–1 и ЛБ-13–1. Система ПУС «Москва».


    Данные ствола МУ-1

    Калибр, мм — 180

    Длина ствола, клб — 57

    Объем каморы, дм — 52,27

    Крутизна нарезов (постоянная), клб — 25

    Число нарезов — 40

    Глубина нарезов, мм — 3,6

    Ширина нарезов, мм — 8,9

    Ширина полей, мм — 5,24

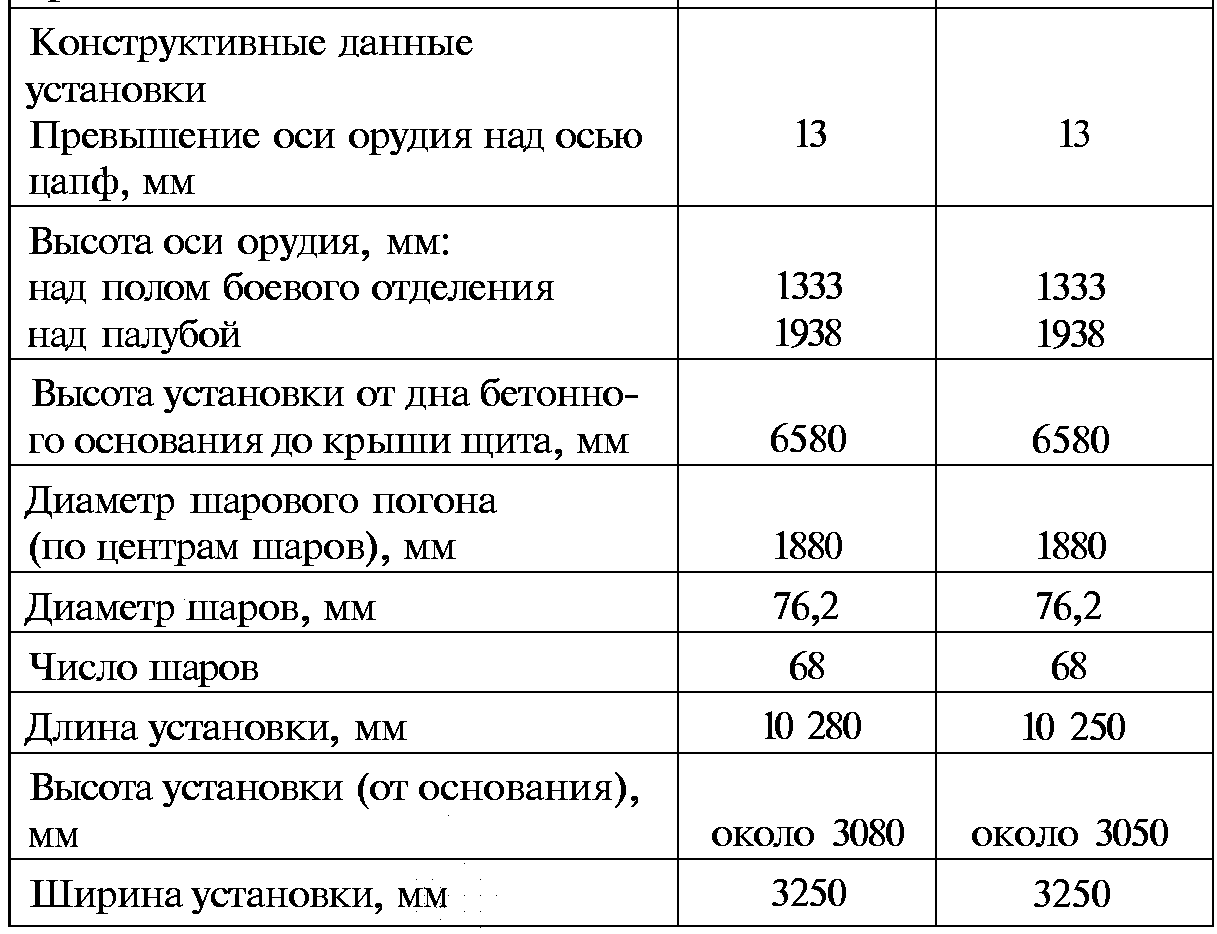

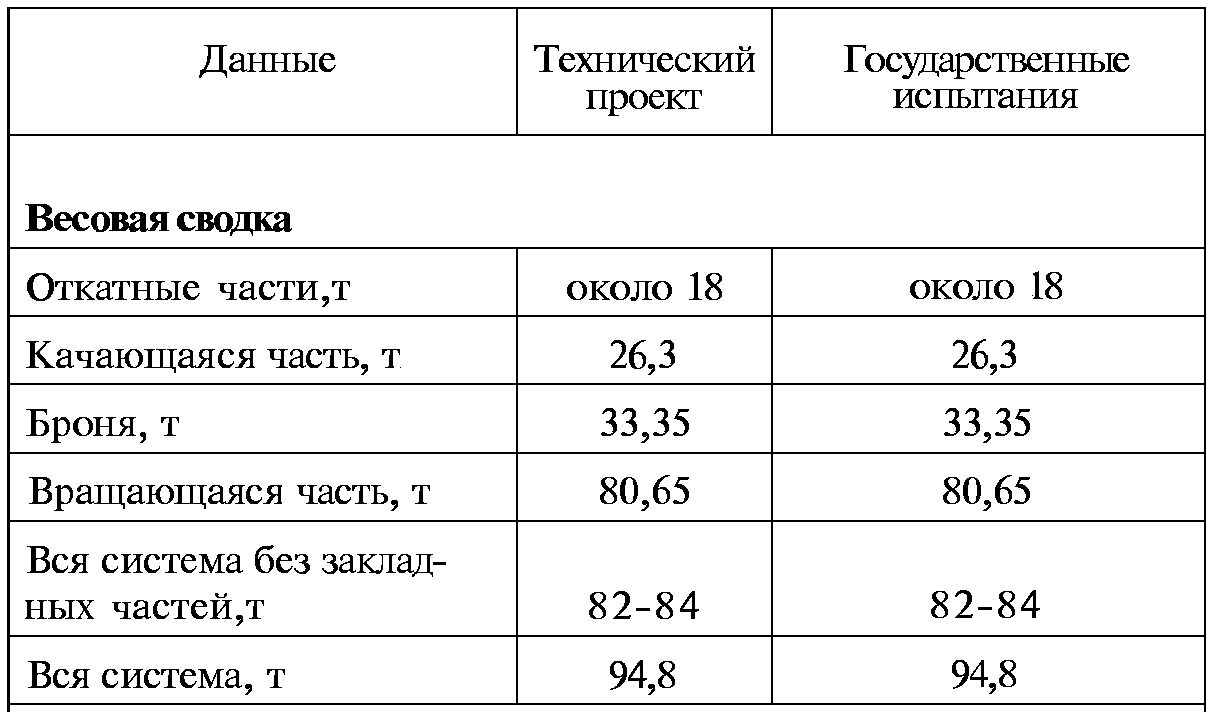

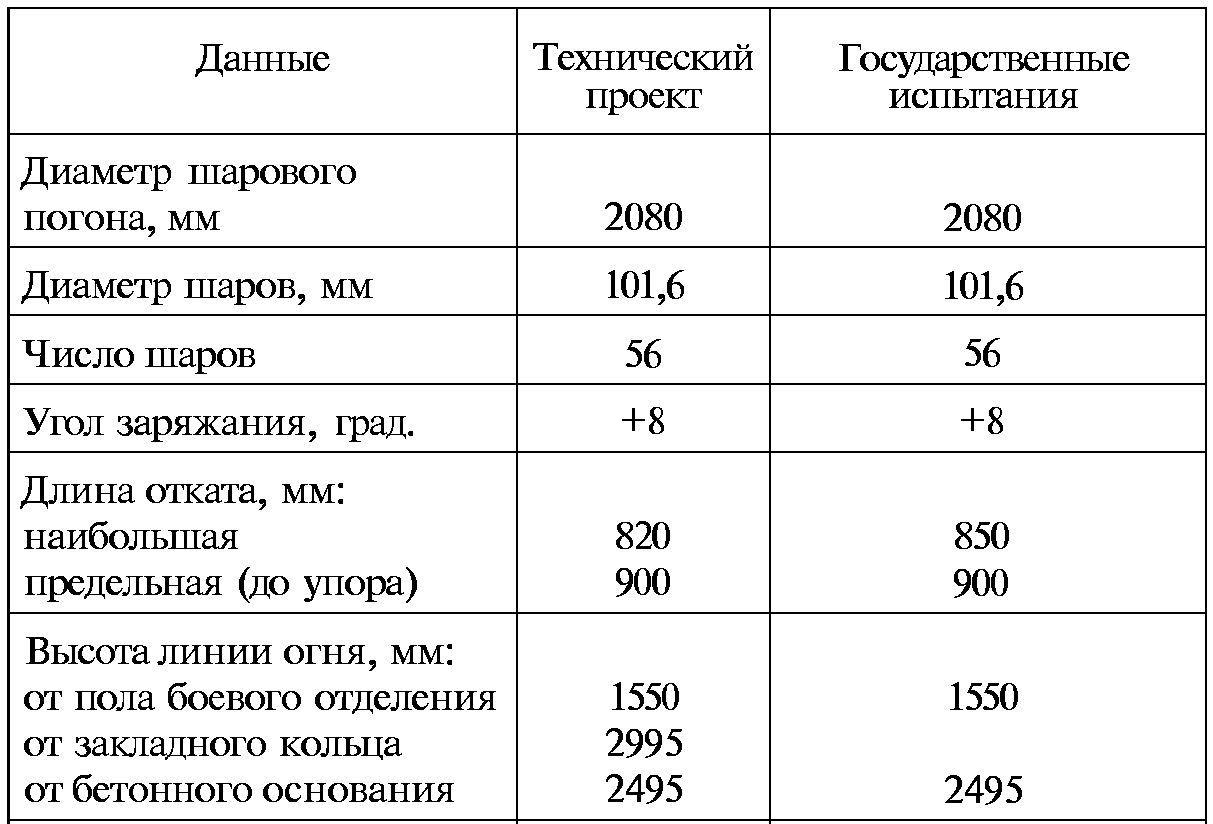

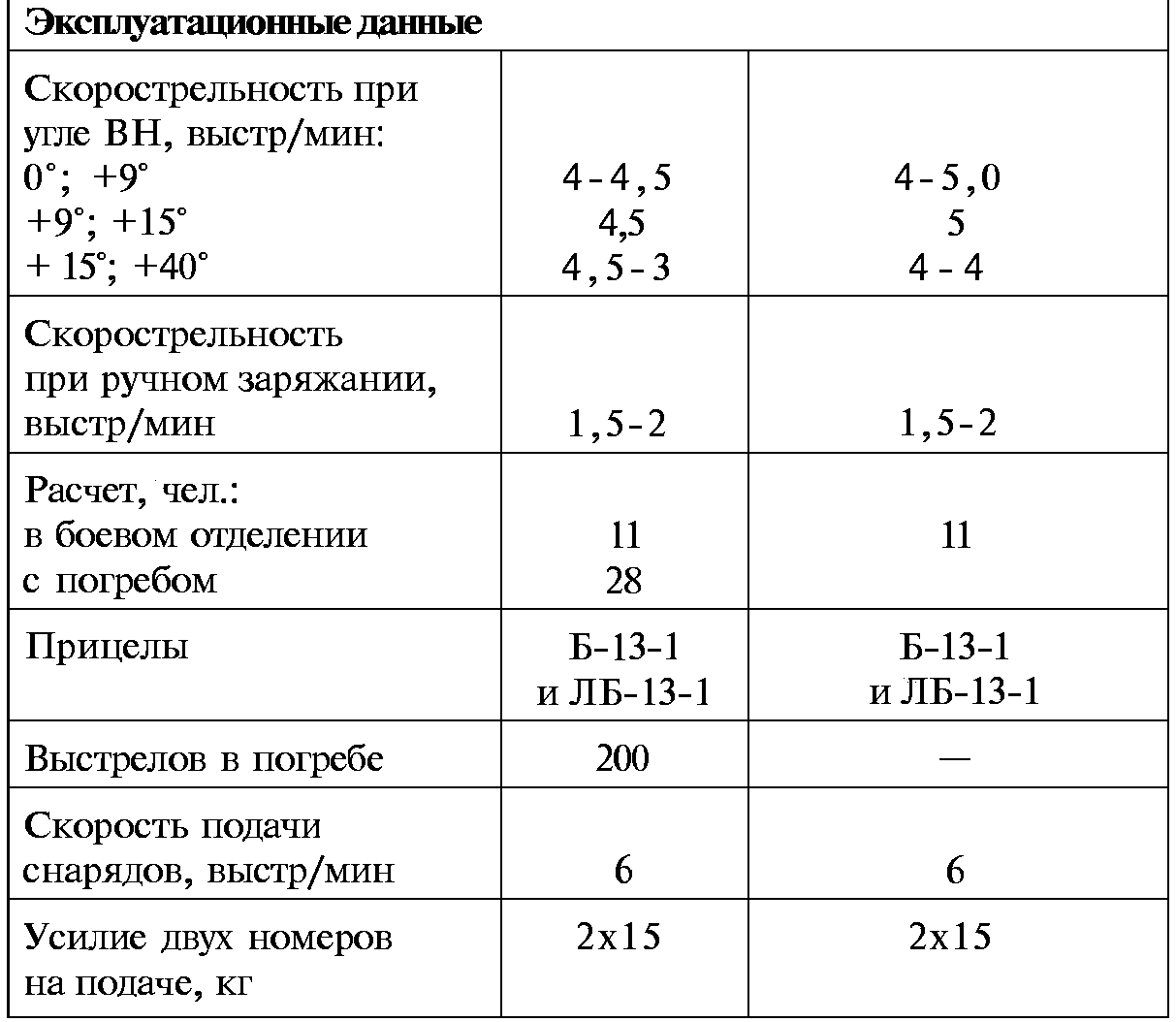

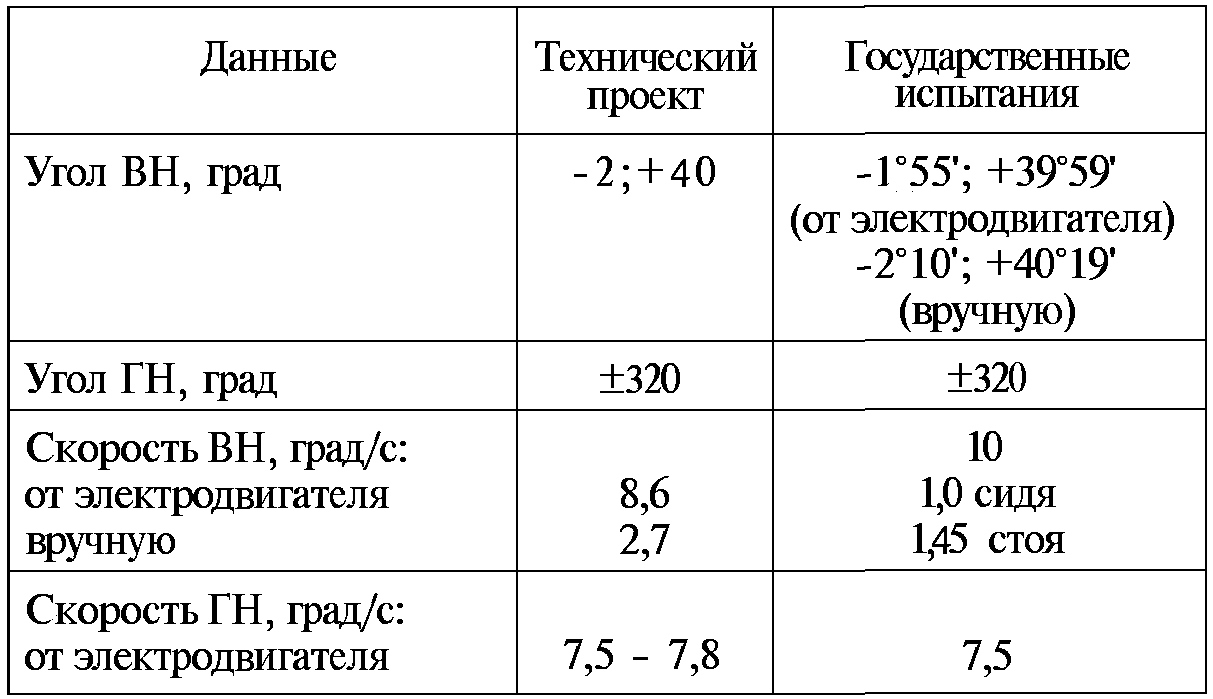

    Таблица 35. Данные башенной одноорудийной артустановки МУ-1




    Боеприпасы и баллистика установки МУ-1 одинаковы с боеприпасами и баллистикой 180-мм пушки Б-1-П.

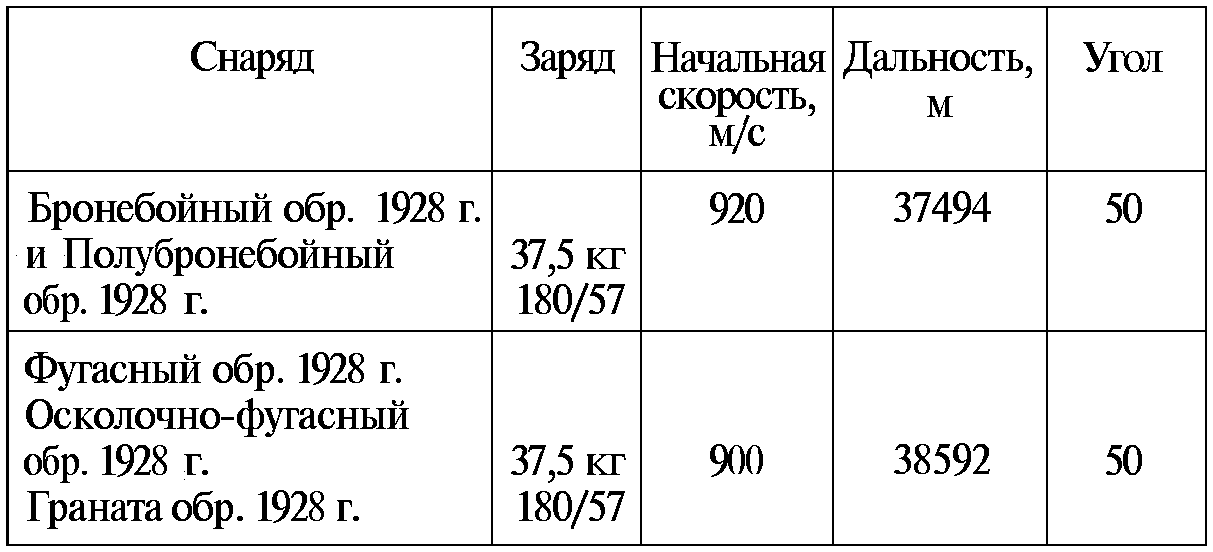

    Таблица 36. Таблица стрельбы 180/57-мм пушки МУ-1

    Примечание: При стрельбе дистанционной гранатой с трубкой BM-16 дальность стрельбы с начальной скоростью 920 м/с — 29 447 м, а с начальной скоростью 800 м/с — 25 606 м.

    Максимальное давление в канале ствола — 3157 кг/см2.

    152-мм установка МУ-2

    В марте 1939 г. было разработано техническое задание на проектирование 152/57-мм открытой палубной и береговой установки (позднее названной МУ-2). Согласно техническому заданию установка должна иметь ствол и баллистические данные 152-мм пушки Б-38, которая использовалась в установках МК-5 крейсеров проекта 68. Станок штыревого типа с коробчатым щитом (рис. 8.2).

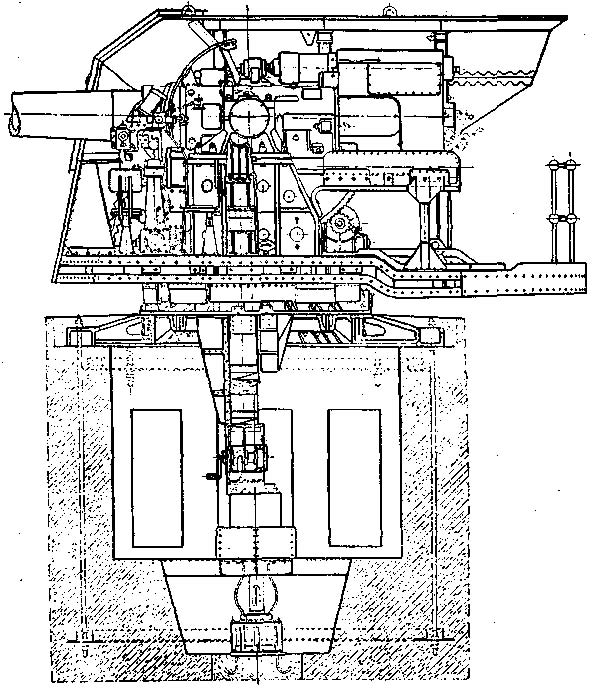

    Рис. 8.2. 152/75-мм открытая палубная и береговая установка МУ-2 (продольный разрез).


    Приказом наркома вооруженных сил от 21 сентября 1939 г. № 254сс на ОТБ было возложено проектирование 152/57-мм установки с качающейся частью Б-38.

    8 декабря 1939 г. в ОТБ состоялось техническое совещание по МУ-2, где было рассмотрено два варианта установки: с изменениями качающейся части Б-38 и без изменений. Первый вариант имел следующие преимущества: привод затвора пневматический; применение досылателя без расхода воздуха по типу Б-2-ЛМ; расположение системы и ее механизмы более компактны. Второй вариант быстрее проектировать, и можно было выпустить рабочие чертежи уже в апреле 1940 г. Совещание решило делать установку без изменений (по второму варианту).

    Фактически же ствол МУ-2 имел казенник принципиально другого типа, чем у Б-38, из-за чего стволы МУ-2 и Б-38 требовали различных типов станков.

    Договор Артуправления ВМФ с ОКБ на разработку техпроекта был заключен 21 марта 1940 г., и сразу же заводу «Большевик» заказали головную серию из 20 установок.

    Впервые для открытых установок (в береговом и корабельном вариантах) была запроектирована подача боеприпасов через штырь.

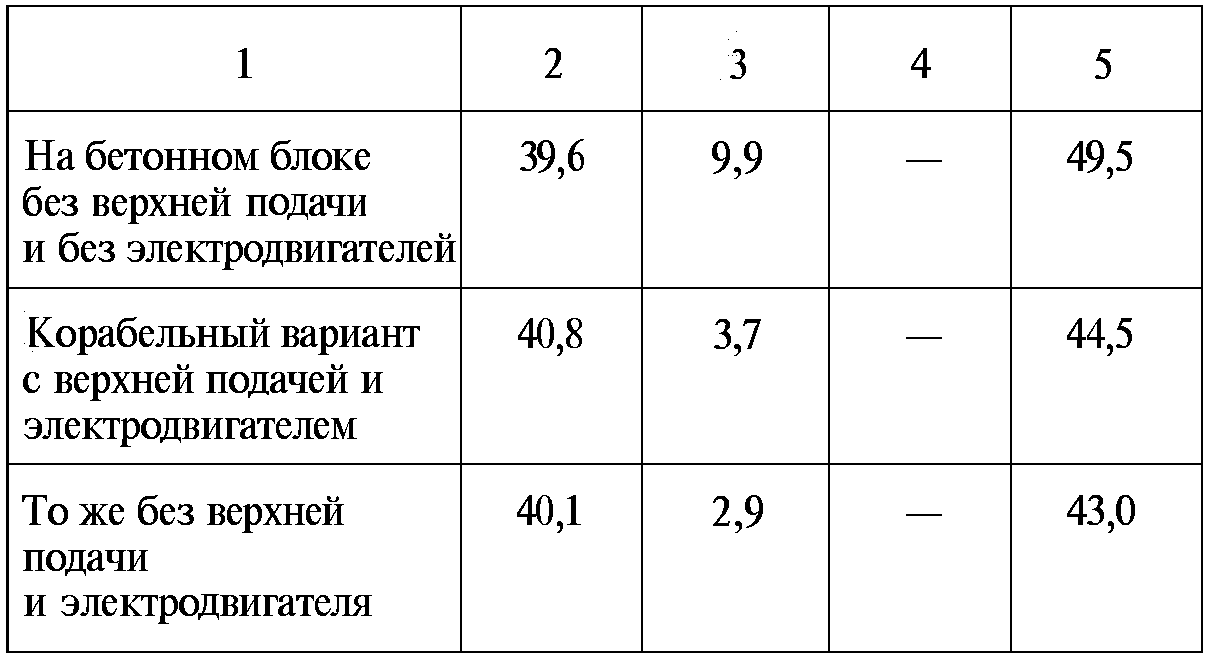

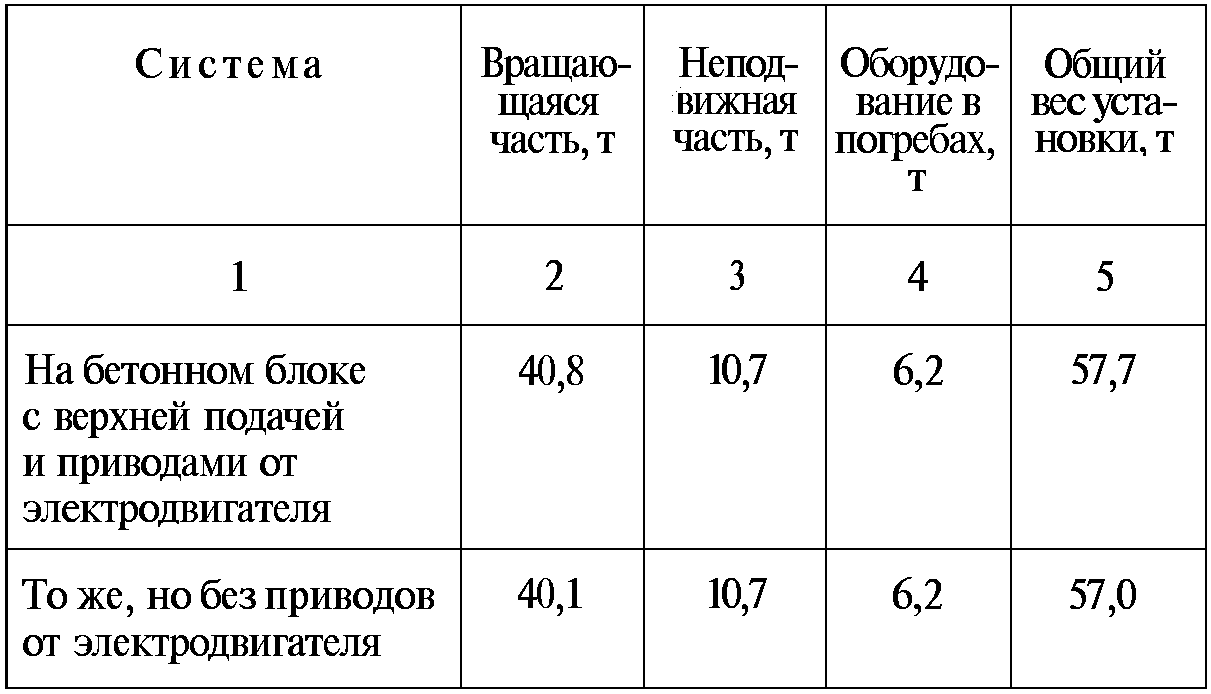

    Таблица 37. Весовые данные МУ-2

    Первая батарея береговых пушек МУ-2 (из 20 заказанных) была изготовлена на заводе «Большевик» по чертежам и ТУ ОТБ. Головной образец МУ-2 был предъявлен комиссии 26 июня 1941 г. На НИАП образец доставили 29 июня 1941 г., испытания стрельбой прошли с 4 по 11 июля 1941 г. Лейнер у МУ-2 тот же, что и у Б-38.

    В сентябре 1941 г. там же испытывали 152-мм систему МУ-2 на железнодорожном транспортере Б-64. В начале войны на НИАПе были проведены контрольные отстрелы шести качающихся частей МУ-2.

    В 1940 г. АНИМИ дал заказ заводу № 172 на проектирование 152-мм пушки на мехтяге на базе МУ-2 с качающейся частью Б-38, со сроком готовности техпроекта IV квартал 1941 г.

    В 1941 г. ОКБ-172 были разработаны эскизные схемы: МУ-2/Б-4 — установка МУ-2 на лафете Б-4; МУ-2/П — установка МУ-2 на возимом основании.

    В 1944 г. ОКБ-172 была проведена корректировка рабочих чертежей МУ-2 перед запуском в серию. В 1945–1946 гг. на заводе «Большевик» изготовили головную серию МУ-2 в береговом варианте.

    В 1947 г. ОКБ-172 была проведена новая корректировка чертежей МУ-2 по итогам изготовления головной партии. В конструкцию установки внесли конструктивные и технологические изменения, как-то: кованый казенник заменен литым, вместо клепаного боевого стола введен сварной, большинство деталей стало изготавливаться путем штамповки и т. д.

    После этого установки, изготовленные по измененным чертежам выпуска 1947 г., стали именоваться артустановками МУ-2 II серии.

    В описании установки МУ-2-IIc, изданном в 1952 г., говорится только о ручном приводе вертикального наведения. Тем не менее в приводах вертикального и горизонтального наведения сохранились рычаги переключения с ручного на электрический приводы.

    В 1946 г. завод «Большевик» сдал 18 установок МУ-2, в 1947-м — 32, в 1948-м — 16, и в 1950-м — 16 установок.

    На 1 января 1991 г. в ВМФ было 15 установок МУ-2 II серии. Из них 4 установки на батареях Северного флота (батарея № 10), 4 — на батареях Черноморского флота и 7 — на центральных складах.

    В 1948 г. был утвержден технический проект МУ-2М, разработанный ОКБ-172. Установка МУ-2М предназначалась для стационарных батарей береговой обороны и являлась модернизацией МУ-2-IIc. Модернизация заключалась во введении пружинного досылателя по типу МУ-1 и в установлении круговой броневой защиты.

    Опытный образец МУ-2М с круговой броней был изготовлен заводом «Большевик» и прошел заводские испытания в 1952 г. В ходе этих испытаний сместился лейнер, а также выявлен ряд других конструктивных недоработок. Проект решили доработать в КБ завода (главный конструктор Т. Д. Вылкост). В конце 1952 г. системе решили присвоить новый «большевистский» индекс «Б-140». Но почему-то этот индекс не прижился, и установка получила индекс МУ-2МБ. Угол вертикального наведения остался —2°; +40°.

    Электрических приводов не было по-прежнему, зато угол заряжания стал +10°; +25° вместо 0°; +12°. Соответственно возросла скорострельность на больших углах. МУ-2МБ должна была иметь ПУС «Бурея» или «Москва».

    В 1955 г. установка МУ-2МБ прошла заводские и полигонные испытания, и на этом все работы по ней были прекращены.

    Ствол установки МУ-2 состоял из лейнера, моноблока, втулки затвора и казенника. Затвор поршневой, двухступенчатый, двухтактного действия, открывался вправо. Привод затвора только ручной. Стреляющий механизм БС-9.

    Досылка снаряда и полузарядов производилась вручную. Время досылки снаряда составляло около 2 с и заряда также около 2 с. Установка оснащалась прицелами Б-13–1 и ЛБ-13–1 и системой ПУС «Москва». Все приводы подачи боеприпасов были только ручные.

    По железной дороге установка перевозилась без механизмов подачи. Максимальный вес перевозимых частей около 45 т.


    Данные ствола МУ-2

    Калибр, мм — 152,4

    Полная длина ствола от казенного среза, мм/клб — 8950/58,9

    Длина канала, мм/клб — 8690/57,0

    Длина нарезной части, мм — 6980

    Длина каморы, мм: без скатов — 1455

    со скатами — 1637,5

    Объем каморы, дм — 32,8

    Число нарезов — 40

    Глубина нарезов, мм — 3,05

    Ширина нарезов, мм — 7,5

    Ширина полей, мм — 4,47

    Вес затвора, кг — 583

    Вес лейнера, кг — 1100

    Вес ствола без казенника и затвора, кг — 7045

    Вес ствола с казенником и затвором, кг — 11 780

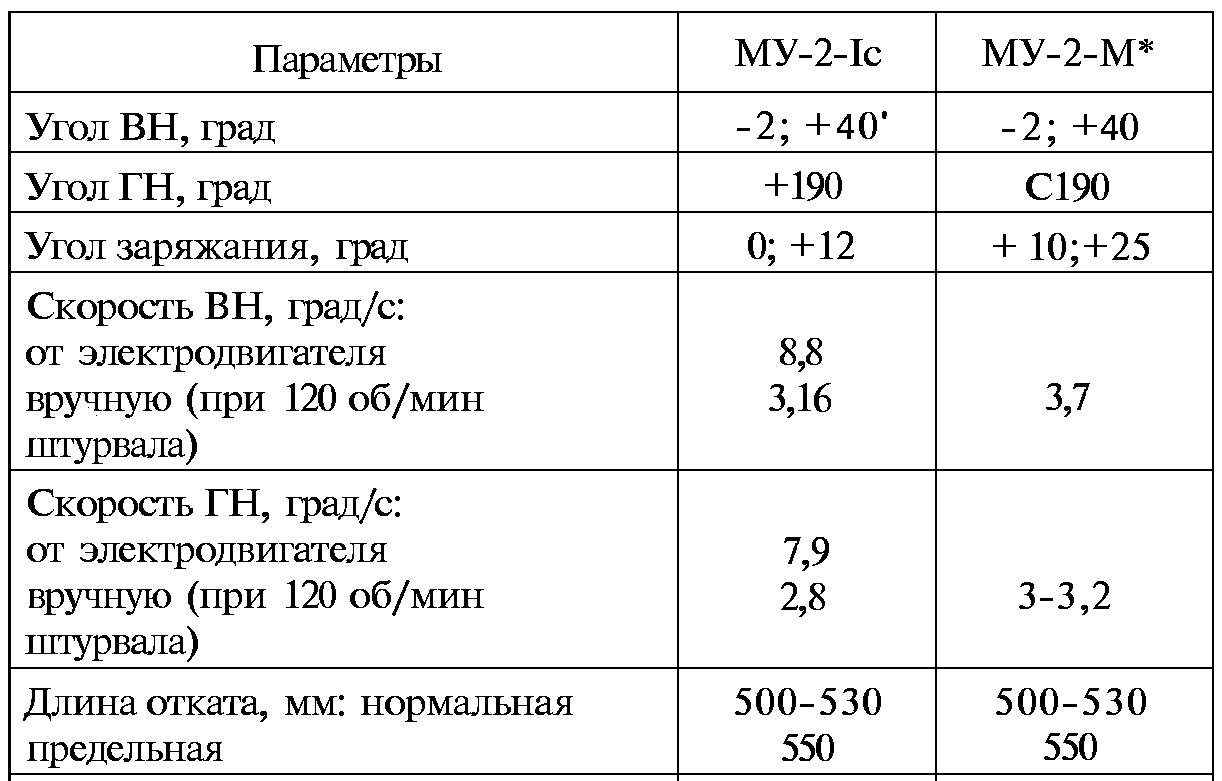

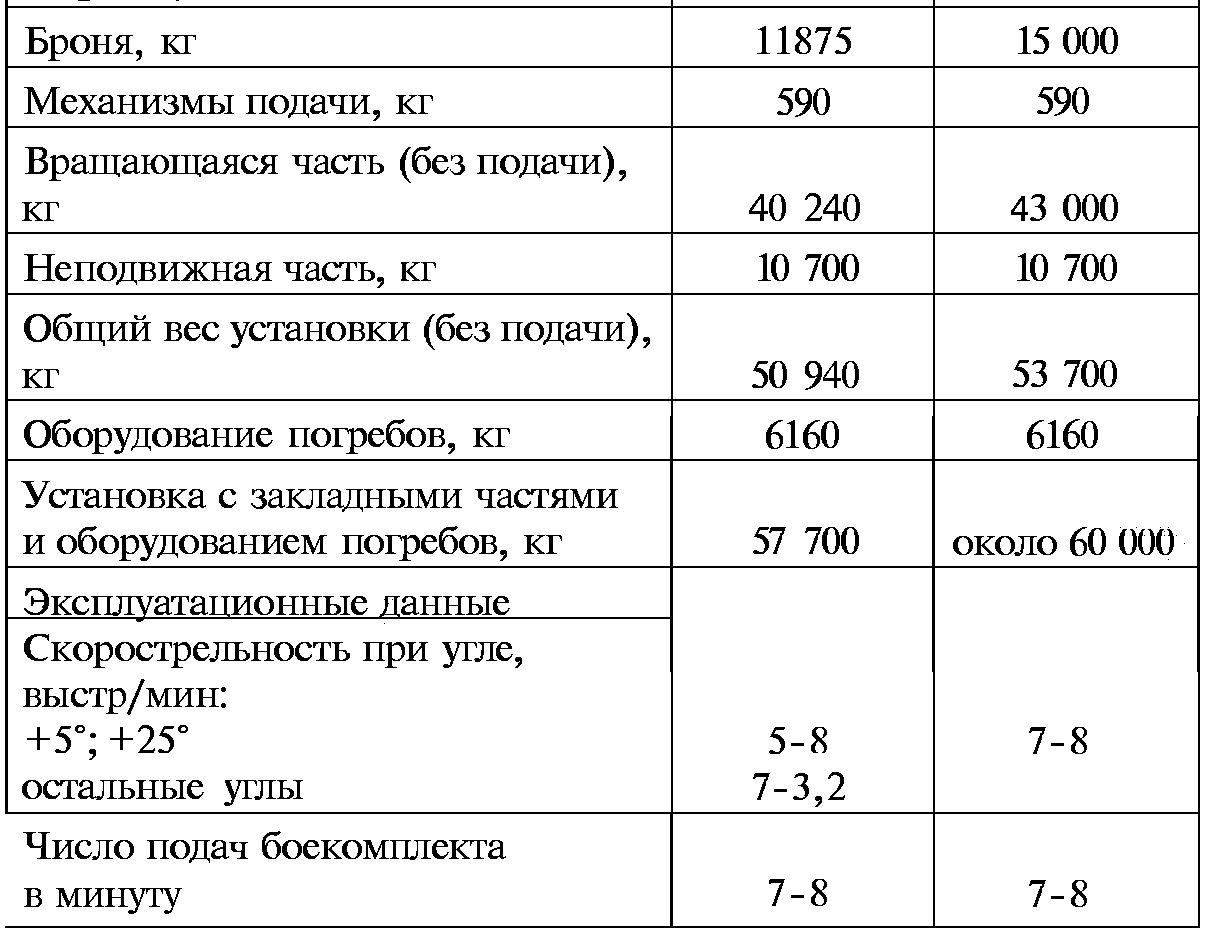

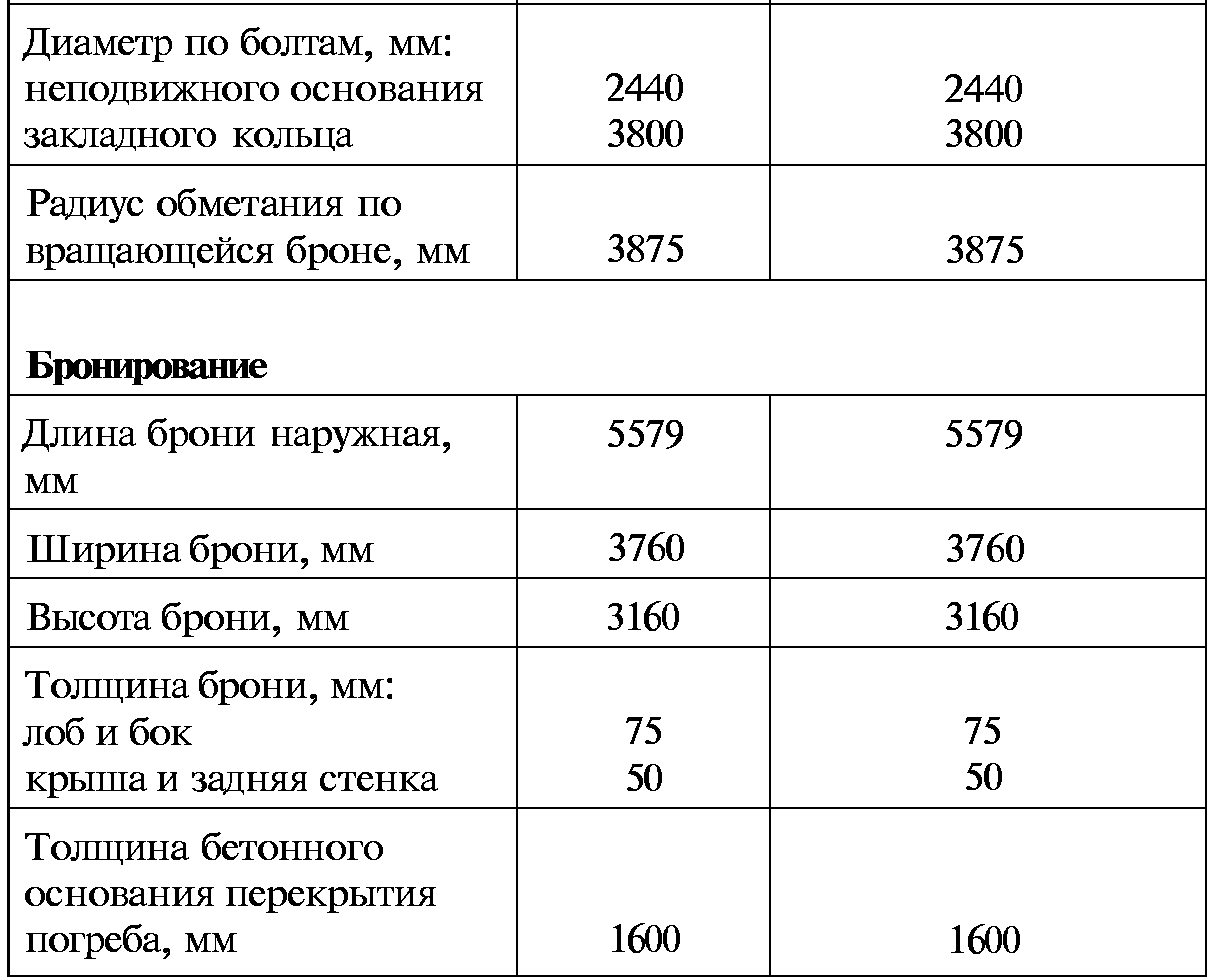

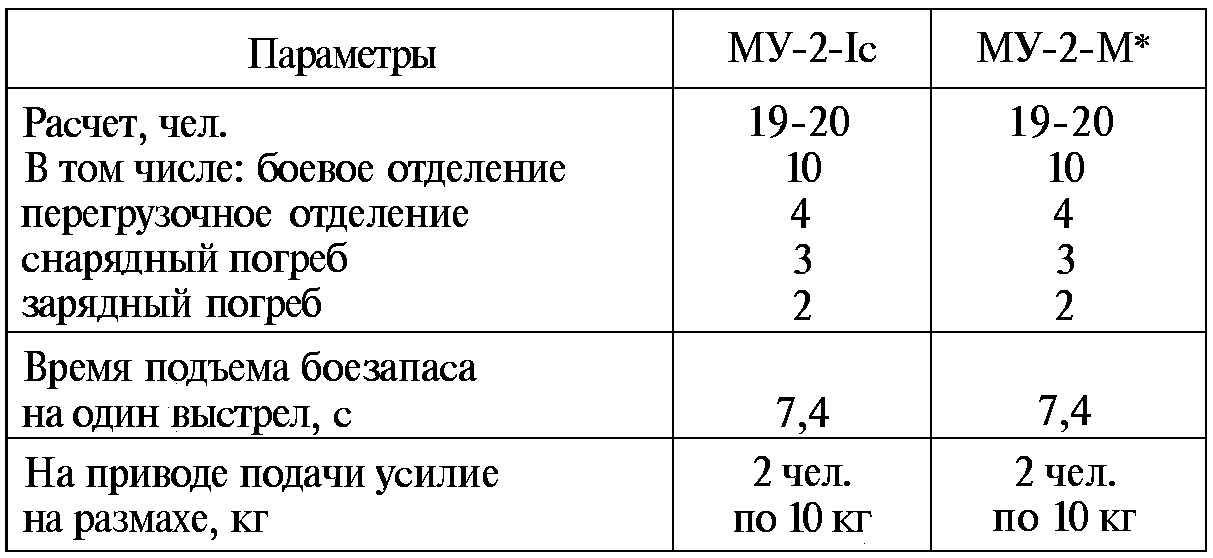

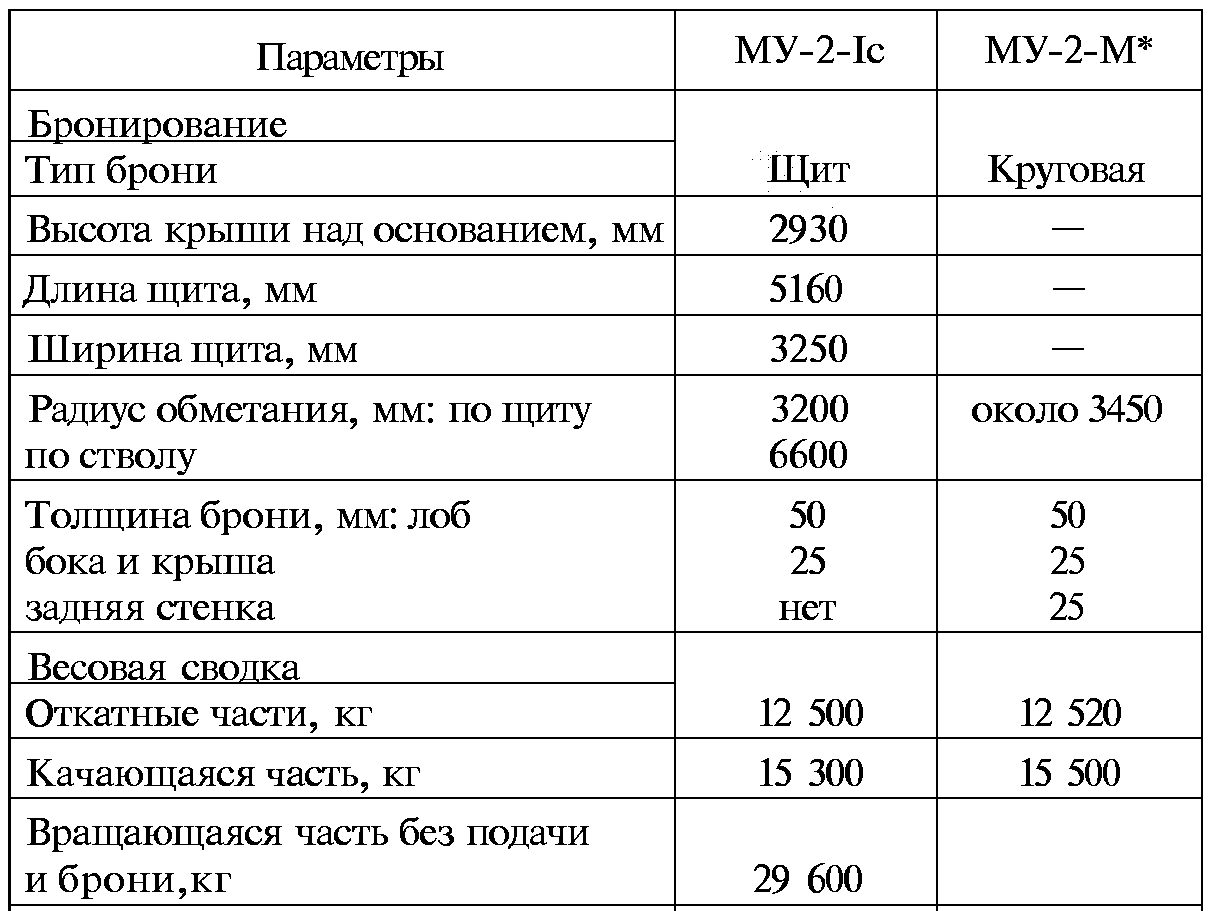

    Таблица 38. Данные установки МУ-2




    * Техпроект и рабочие чертежи.

    Боеприпасы и баллистические данные МУ-2 совпадали со 180-мм корабельными и береговыми установками.

    Универсальные 100–130-мм корабельные установки

    В 1946 г. ОКБ-172 разработало технический проект двухорудийной универсальной башенной установки БЛ-109 для лидеров и эсминцев. В I квартале 1947 г. ОКБ-172 закончило рабочие чертежи БЛ-109 с расчетом установки на эсминцы проекта 30бис.

    Изготовление БЛ-109 планировалось на ЛМЗ, а качающихся частей — на заводе «Большевик». Однако позже было решено, что «Большевик» будет изготавливать установки полностью. Заводом «Большевик» было изготовлено шесть установок.

    Установка БЛ-109 на эсминцы проекта 30бис требовала доработки в техническом проекте корабля, на что не согласилось Министерство судостроительной промышленности, и на эсминцы вновь стали ставить старые башни Б-2-ЛМ.

    В 1948 г. ОКБ-172 выпустило эскизный проект двух башен БЛ-109А, предназначенных для установки на линейных ледоколах типа «Сталин».

    По 6 башен БЛ-109А планировалось установить на строившихся тяжелых крейсерах проекта 82. В марте 1953 г. работы по крейсерам проекта 82 были прекращены. К тому времени завод «Большевик» успел сдать 12 качающихся частей БЛ-109А. Летом 1953 г. система БЛ-109 была переименована в 2М-109.[73]

    Ствол БЛ-109 состоял из свободной трубы, кожуха и казенника. Затвор клиновой горизонтальный, полуавтоматика копирного типа. Привод ручной. Канал ствола БЛ-109 идентичен каналу ствола СМ-2–1. Боеприпасы и баллистические данные полностью совпадают с СМ-2–1.

    Подача боеприпасов осуществлялась постоянно движущейся цепью. Досылатель гидропневматический. Накатник пневматический.

    Управление стрельбой производилось при помощи радиолокатора «Сириус Б» («ШТАГ-Б»). Управление приводами наведения дистанционное (система БЛ-200), местное и ручное.


    Данные установки БЛ-109

    Ствол

    Калибр, мм — 130

    Длина ствола полная, мм/клб — 7810/60,1

    Длина канала, мм/клб — 7050/54,2

    Длина нарезной части, мм — 5927

    Длина каморы, мм: без скатов — 817,5

    со скатами — 1224

    Объем каморы, дм — 19,6

    Крутизна нарезов (постоянная), клб — 25

    Число нарезов — 28

    Глубина нарезов, мм — 2,7

    Ширина нарезов, мм — 8,3

    Ширина полей, мм — 6,3

    Вес затвора, кг — 150

    Вес свободной трубы, кг — 1177

    Вес ствола с казенником и затвором, кг — 4880

    Установка

    Угол ВН, град — ?8; +83

    Угол ГН, град — ±320

    Скорость ВН, град/с: от электродвигателя — 20

    вручную — 5

    Скорость ГН, град/с: от электродвигателя — 20

    вручную — 1,2

    Длина отката, мм — 600

    Высота линии огня, мм: над палубой — 1945

    над настилом боевого отделения — 1400

    Расстояние между осями орудия, мм — 1000

    Диаметр шарового погона, мм — 3600

    Диаметр шаров, мм — 75

    Диаметр по осям роликов боевого штыря, мм — 3280

    Диаметр жесткого барабана, мм — 3700/3930

    Варианты бронирования

    Лобовая, задняя и боковые стенки, мм — 81 225

    Крыша, мм — 81 225

    Качающийся щит, мм — 8812

    Шельф, мм — 668

    Габариты башни с 8-мм броней

    Длина башни, мм — 5846

    Ширина башни, мм — 4536

    Высота крыши над палубой, мм — 3013

    Радиус обметания, мм: по стволу — 6600

    по броне — 450

    Весовая сводка

    Откатная часть одного орудия, т — 6,1

    Качающаяся часть одного орудия, т — 5,25

    Неподвижная часть башни, т — 6,2

    Варианты с броней толщиной: — 8 мм — 12 мм — 25 мм

    Вес вращающейся части, т — 49,8 — 51,8 — 59,0

    Вес всей установки, т — 56,0 — 58,0 — 65,2

    Эксплуатационные данные

    Скорострельность (одного ствола) с заряжанием:

    от электродвигателя, выстр/мин — 15

    вручную, выстр/мин — 8

    Число подач в минуту, выстрелов — 2x17

    Расчет башни, чел — 23

    Расчет с погребами, чел — 27

    Прицелы — ВБ-I, МБ-1


    При весе снаряда 33,4 кг, весе заряда 12,92 кг и начальной скорости 950–1000 м/с дальность стрельбы составляла 32 390 м, досягаемость 22,4 км.

    Заряжание раздельно-гильзовое. Вес гильзы 27,8 кг.

    В 1946 г. ОКБ-172 разработало технический проект 130-мм двухорудийной универсальной башенной установки БЛ-110 и в ноябре 1947 г. предполагало сдать ее рабочие чертежи. Изготовление башен БЛ-110 планировалось на ЛМЗ, а качающихся частей — на заводе «Большевик».

    Башни БЛ-110 планировалось установить на крейсера проекта 82 и линкоры проекта 24. Орудия и баллистические данные у БЛ-110 совпадали с аналогичными данными БЛ-109.

    Рабочие чертежи установок БЛ-109 и БЛ-110 были выполнены в 1950–1951 гг. Летом 1953 г. система БЛ-110 была переименована в 2М-110.

    В 1953 г. завод «Большевик» изготовил опытный образец БЛ-110, и в том же году провели заводские испытания установки. После ликвидации ОКБ-172 в работах над 2М-110 принимало участие ОКБ-43.

    В 1954 г. 130-мм установка 2М-110 испытывалась стрельбой на Ржевке. Результаты стрельбы 5 мая 1954 г.: Стрельба велась снарядом чертежа № 2–4172 весом 33,14 кг. Вес заряда марки 130/58БП был 14,37 кг. Средняя длина отката при этом составила 533 мм.

    Вскоре работы по 2М-110 были прекращены.


    Данные установки БЛ-110

    Угол ВН, град — ?8; +83

    Угол ГН, град — ±320

    Скорость ВН, град/с: от электродвигателя — 20

    вручную — 5

    Скорость ГН, град/с: от электродвигателя — 20

    вручную — 0,7

    Длина отката, мм — 600

    Высота линии огня, мм: над палубой — 1945

    над настилом боевого отделения — 1400

    Расстояние между осями орудий, мм — 1000

    Диаметр шарового погона, мм — 3600

    Диаметр шаров, мм — 75

    Длина башни, мм — 5990

    Ширина башни, мм — 4680

    Высота башни над палубой, мм — 3195

    Радиус обметания, мм: по стволу — 6600

    по броне — 3520

    Бронирование в вариантах: БЛ-110* — БЛ-110А**

    Лобовая, задняя и боковые стенки, мм — 50* — 80**

    Крыша, мм — 70* — 70**

    Качающийся щит, мм — 30* — 30**

    Шельф, мм — 20* — 20**

    Весовая сводка

    Откатная часть одного орудия, т — 6,1* — 6,1**

    Качающаяся часть, т — 9,5* — 9,5**

    Неподвижная часть башни, т — 6,2* — 6,2**

    Вращающаяся часть, т — 83,8* — 92,8**

    Вся установка, т — 90,0* — 99,0**

    * Для крейсера «Киров».

    ** Для линкоров.

    Эксплуатационные и другие данные

    Скорострельность одного ствола, выстр/мин:

    с заряжанием от электродвигателя — 15

    с заряжанием вручную — 8

    Расчет без погребов и перегрузов, чел — 19

    Прицелы — ВБ-1, МБ-6


    В 1949 г. ОКБ-172 закончило проект 100-мм четырехорудийной башенной установки БЛ-127 (рис. 8.3).

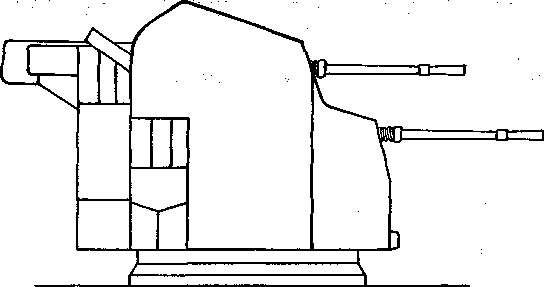

    Рис. 8.3. 100-мм четырехорудийная башенная установка БЛ-127, предназначенная для замены установки СМ-5 на крейсера про. 68бис.


    Установка на вооружение не принималась, но ее стоит рассмотреть как оригинальное конструктивное решение. Четыре ее ствола были расположены в двух люльках, причем в одной общей люльке стволы размешались один над другим. Ствол был взят от установки СМ-5. БЛ-127 могла быть установлена на линкорах, крейсерах и сторожевых кораблях (кроме эсминцев). Например, на крейсерах проекта 68бис вместо 6 артустановок СМ-5–1 помещались (без особых конструктивных изменений) 6 установок БЛ-127, что удваивало число 100-мм зенитных орудий без существенного увеличения водоизмещения. (По расчетам на 1949 г. перегрузка крейсера при замене СМ-5–1 на БЛ-127 составила бы не более 1,5–2 % от стандартного водоизмещения.)


    Данные установки БЛ-127

    Угол ВН, град — ?5; +85

    Угол ГН, град — ±320

    Слежение за целью на качке

    со скоростью наведения, град/с: ВН — 20

    ГН — 30

    Высота линии огня нижнего орудия от палубы, мм — 1480

    Высота башни от палубы (без РЛС), мм — 3270

    Высота барабана, мм — 2080

    Диаметр барабана, мм — 3950

    Ширина башни, мм — 4560

    Горизонтальное расстояние между осями орудий, мм — 1600

    Длина башни, мм — 6040

    Радиус обметания по броне, мм — около 3640

    Вес башни с противопульной броней, т — 66

    Расчет, чел — 19

    Из них в башне, чел — 14

    Скорострельность, выстр/мин — 16–18


    Боеприпасы и баллистика установки БЛ-127 полностью совпадали с боеприпасами и баллистикой с СМ-5.

    По образцу БЛ-127 в 1949–1950 гг. был создан проект 130-мм четырехорудийной башенной установки БЛ-132. По два 130-мм ствола размещались друг над другом в общей люльке. Четыре установки БЛ-132 предполагалось установить на проектируемом легком крейсере типа «МЛК 16… 130».

    Зенитные корабельные автоматы

    25 февраля 1945 г. АНИОЛМИ[74] выдал промышленности тактико-техническое задание на 25-мм спаренную палубную автоматическую установку 2М-3, предназначенную для вооружения торпедных катеров проектов 183 и 184. Уточненное тактико-техническое задание было утверждено замглавкома ВМФ 14 марта 1947 г.

    За проектирование установки взялось ОКБ-43, но работы над ее образцом, получившим индекс 2М-3, шли с трудом, и 31 декабря 1949 г. Министерство вооружений направило письма в ОКБ-172 с указанием разработать аналогичную 25-мм спаренную установку, и уже 21 февраля 1950 г. ОКБ-172 представило проект установки БЛ-130. Ведущим конструктором установки был А. Л. Константинов.

    К этому времени начальником ОКБ-172 стал инженерподполковник А. В. Андрощук, а ведущим инженером — Л. М. Алавердянц.

    Установка БЛ-130 тумбовая с горизонтальным расположением стволов. В установке применены антикоррозийные материалы. Подобно 2М-3 в БЛ-130 применены автоматы 110-П, но в их конструкцию введено устройство для пневмозарядки и специальное пневмогидравлическое устройство для амортизации.

    Установка имела местное бронирование, броня обтекаемой формы толщиной 3–4 мм. Вес установки без амортизационных устройств — 1200 кг, а с амортизационными устройствами — 1400 кг.

    По ряду характеристик БЛ-130 превосходила 2М-3, но в конце 1950 г. было решено запустить в серийное производство 2М-3, так как у нее степень готовности была выше, чем у БЛ-130.

    В конце 1940-х годов для вооружения тяжелых крейсеров проекта 82 (по 10 установок на корабль) и эсминцев в ОКБ-172 были разработаны 25-мм счетверенные автоматические установки БЛ-120-I и БЛ-120-II, различающиеся системами электропитания (для постоянного и переменного токов). Первые две установки БЛ-120–1 были изготовлены в 1950 г. на заводе № 535. Приводы наведения установок электрогидравлические. Питание обойменное. В обойме 4 патрона. Охлаждение стволов воздушное (рис. 8.4).


    Рис. 8.4. 25-мм счетверенная автоматическая установка БЛ-120.


    Данные установок БЛ-120

    Калибр, мм — 35

    Длина ствола, клб — 80

    Угол ВН, град — ?5; +90

    Угол ГН, град — 360

    Скорость ВН, град/с — 30

    Скорость ГН, град/с — 40

    Броня, мм — 610

    Вес башни, т — 4,0

    Темп стрельбы одного ствола, выстр/мин — 270–300


    В 1953 г. установки БЛ-120–1 и БЛ-120-П были по известным причинам переименованы в 4М-120–1 и 4М-120-II. Работы над установкой из расформированного ОКБ-172 передали в ОКБ-43.

    В 1954 г. две установки 4М-120–1 были смонтированы на эсминце проекта 41 «Неустрашимый» для проведения государственных испытаний. Через несколько лет обе установки сняли с корабля проекта 41 и заменили на 45-мм СМ-20ЗИФ. В серийное производство 4М-120 не поступали.

    152-мм башенные установки для крейсеров и мониторов

    В 1946 г. в ОКБ-172 были разработаны аванпроекты 152-мм башенных установок: двухорудийной БЛ-115 и трехорудийной БЛ-118. Установки предназначались для вооружения проектировавшихся крейсеров. Баллистика и снаряды установок БЛ-115 и БЛ-118 были взяты от 152-мм пушек Б-38. Но, в отличие от установки МК-5, установки ОКБ172 были универсальными, то есть имели возможность вести огонь по самолетам. Это было достигнуто за счет увеличения максимального угла возвышения с 45° до 80° и увеличения скорострельности одного ствола с 7 выстр/мин до 12–17 выстр/мин. Вместо картузного заряжания на пушке Б-38 152-мм установки ОКБ-172 имели раздельно-гильзовое заряжание (рис. 8.5).

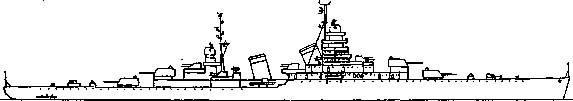

    Рис. 8.5. Аванпроект крейсера МЛК-8–152, вооруженного четырьмя двухорудийными 152-мм башенными установками БЛ-115.


    В 1950 г. силами ОКБ-5, ОКБ-172 и ОКБ-196 IV спецотдела МВД СССР (тоже шаражки) были разработаны аванпроекты нескольких легких крейсеров. Крейсер проекта МЛК-8–152 был вооружен четырьмя двухорудийными башнями БЛ-115, а крейсер проекта МЛК-9–152 — тремя трехорудийными башнями БЛ-118. Стандартное водоизмещение крейсеров соответственно составило 7980 т и 8243 т.

    Кроме того, установки БЛ-118 входили в состав одного из вариантов вооружения тяжелого крейсера «Сталинград» проекта 82.

    В 1947 г. был закончен эскизный проект установок БЛ115 и БЛ-118, а в 1953–1954 гг. — технический проект, и начались работы по изготовлению опытных образцов установок. Однако в конце 1954 г. — начале 1955 г. все работы по БЛ-115 и БЛ-118 были прекращены.

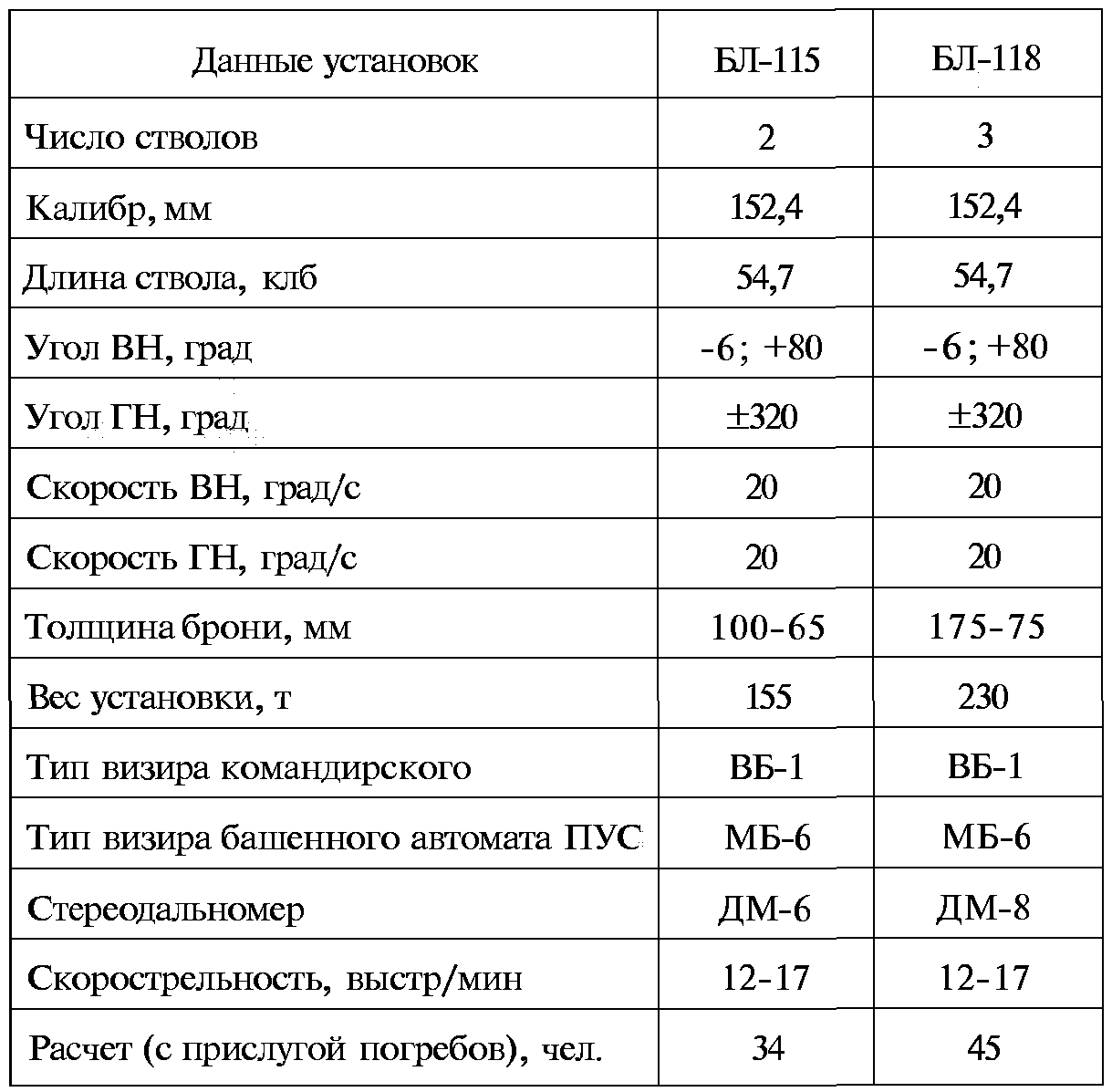

    Таблица 39. Данные установок БЛ-115 и БЛ-118

    В таблице толщина брони и вес установок приведены по данным эскизного проекта 1947 г. В проектах легких крейсеров 1950 г. толщина брони меньше: лоб — 100 мм, боковые стенки — 50 мм и крыша — 50 мм. В варианте БЛ-118 для крейсера проекта 82 броня толще: лоб — 200 мм, боковые стенки — 150 мм и крыша — 100 мм. Соответственно, вес башни увеличился до 320 т.

    Башенные установки БЛ-115 и БЛ-118 предполагалось оснастить радиодальномером.

    В 1946 г. в ОКБ-172 были спроектированы 152-мм башенные установки: одноорудийная БЛ-113 для малых мониторов проекта 303 и двухорудийная БЛ-112 для больших дунайских мониторов проекта 311.

    В обеих установках качающиеся части были созданы на базе качающихся частей 152-мм армейской гаубицы МЛ-20 (обр. 1937 г.).

    Существенно увеличилась скорострельность в новых установках. 6 выстрелов в минуту против 3–4 выстрелов в минуту у МЛ-20 были достигнуты за счет введения клинового затвора (вместо поршневого) и автоматического досылателя снарядов и устройств, обеспечивающих подачу боеприпасов. Чтобы уменьшить габариты башен, длину отката уменьшили с 1250 мм до 500 мм. Кстати, это дало и небольшой выигрыш в скорострельности.

    В установке БЛ-112 механизм вертикального наведения имел только ручной привод, а механизм горизонтального наведения — электропривод. Установка БЛ-113 имела два варианта исполнения: с ручным приводом механизма горизонтального наведения и с электроприводом. Вертикальное наведение в обеих установках было ручное.

    В установке БЛ-112 каждое орудие было помещено в собственную люльку.

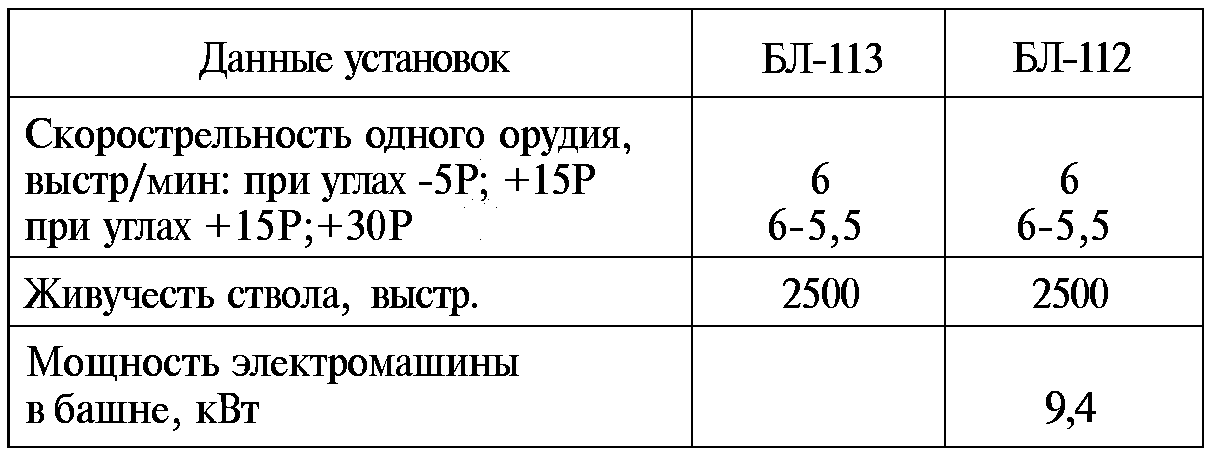

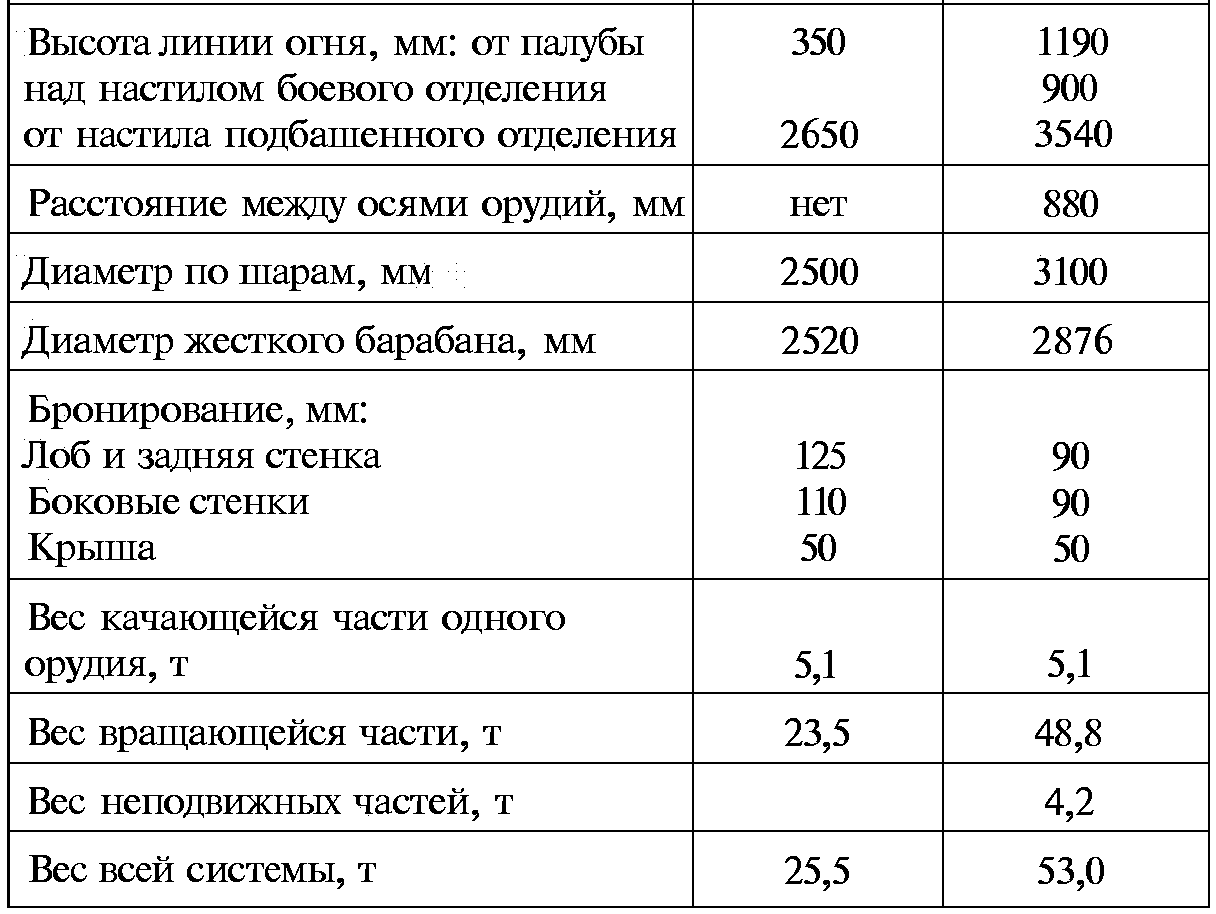

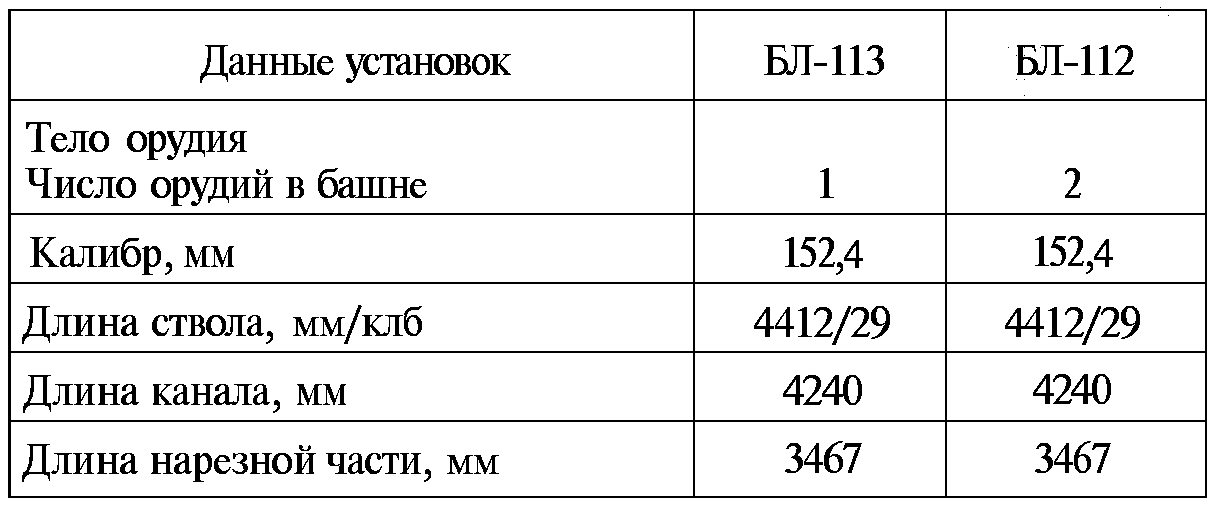

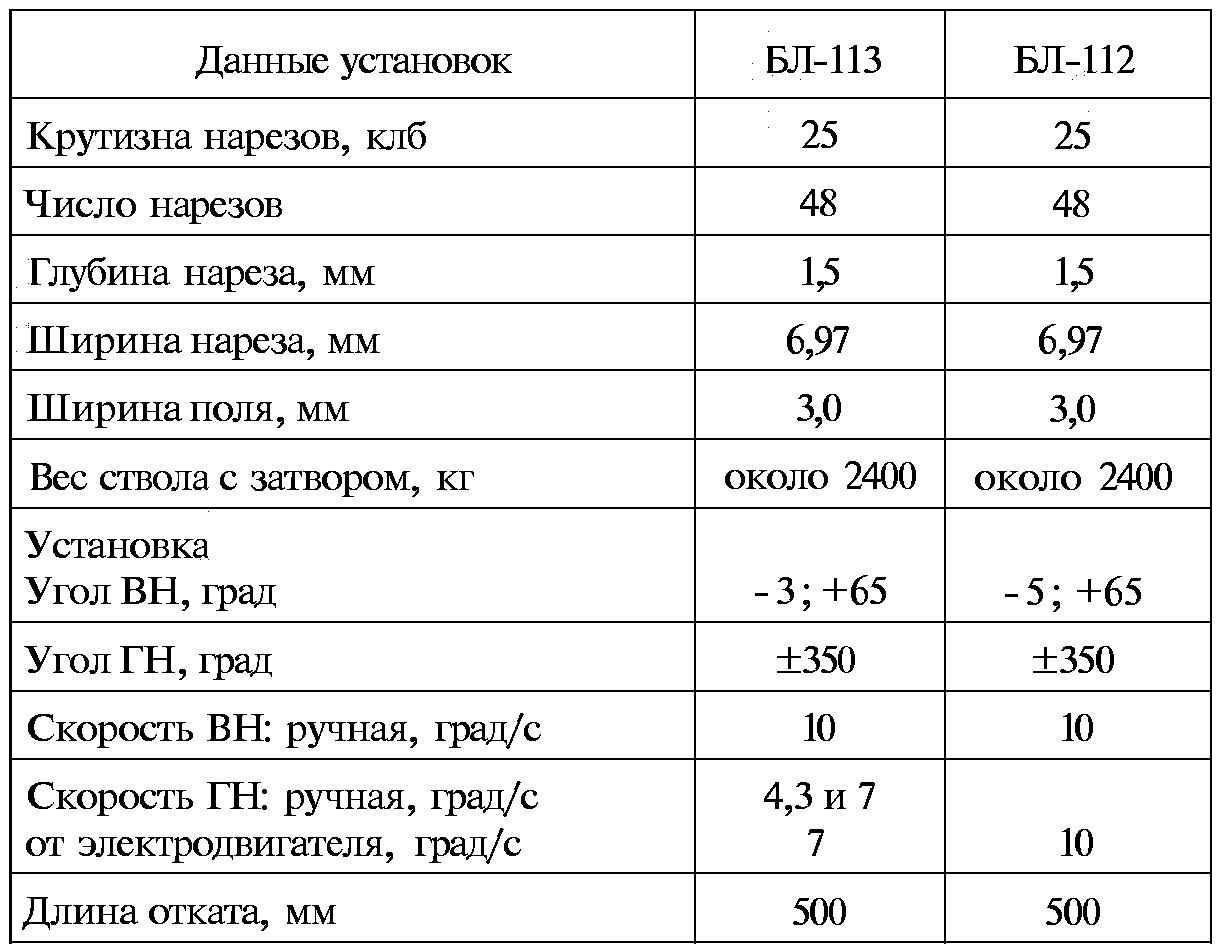

    Таблица 40. Данные башенных установок мониторов проектов 303 и 311



    Примечание. Боекомплект и баллистика установок БЛ-113 и БЛ-112 были одинаковы с МЛ-20. Заряжание раздельно-гильзовое.

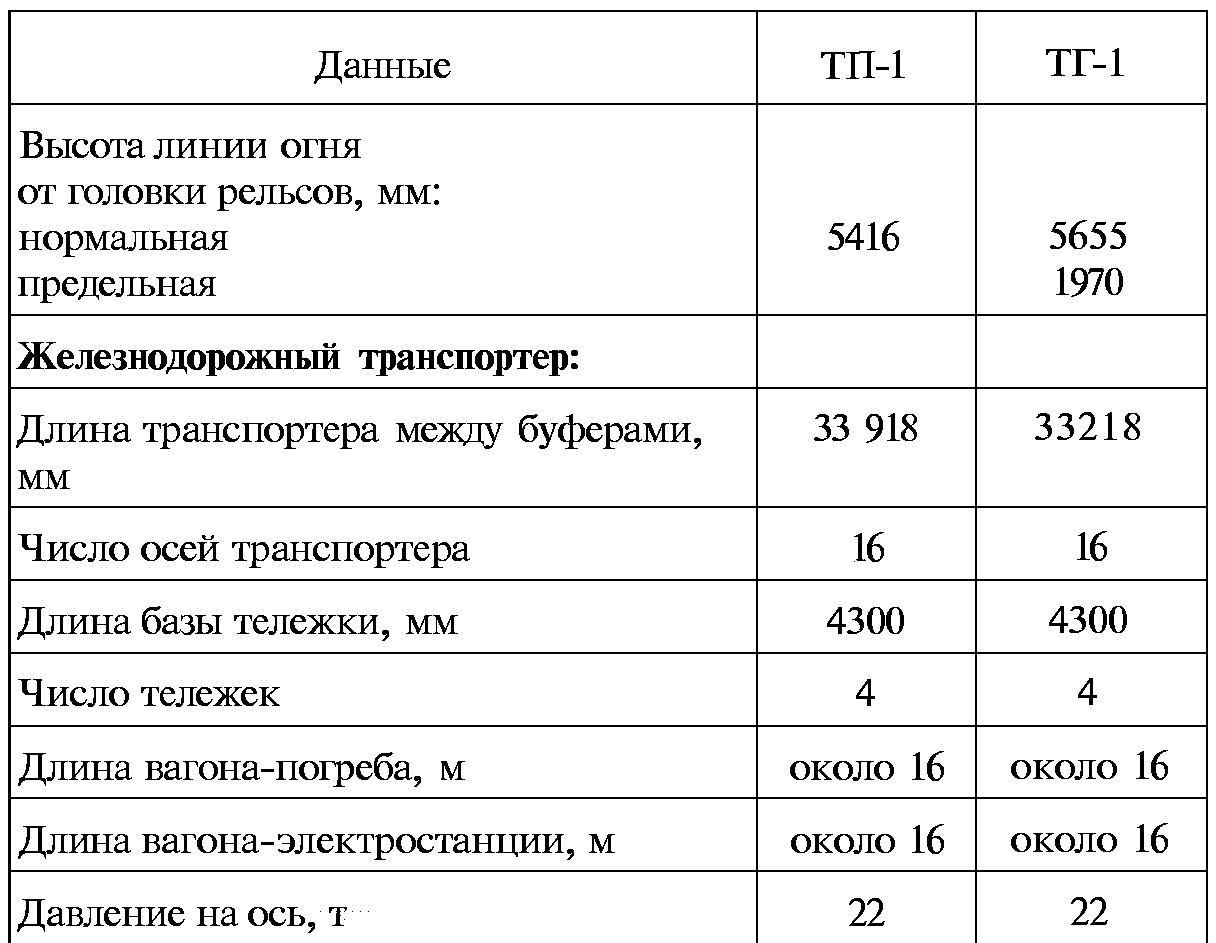

    Железнодорожные установки ТП-1 и ТГ-1

    Началом истории создания нового поколения советских железнодорожных установок следует считать постановление Комитета Обороны Совнаркома СССР № 6сс от 5 мая 1937 г. о создании системы орудий большой и особой мощности, в составе которой были и сверхмощные железнодорожные установки.

    8 февраля 1938 г. начальник Артуправления РККА Кулик утвердил тактико-технические требования на железнодорожные установки — 356-мм пушку ТП-1 и 500-мм гаубицу ТГ-1. Калибр гаубицы был выбран после серьезного исследования, проведенного в АНИИ в конце 1937 г. Были рассмотрены варианты 450-мм, 475-мм и 500-мм гаубиц. Проделанные расчеты показали, что наилучшими баллистическими качествами будет обладать 450-мм гаубица. Действие по берегу у всех гаубиц предполагалось примерно одинаковое, но действие по грунту должно было быть лучше у 500-мм гаубицы. Ей и отдали предпочтение.

    Иначе обстояло дело с 356-мм пушкой. За прототип взяли 356-мм морскую пушку, но не 356/52-мм пушку для крейсеров типа «Измаил», установленную на ТМ-1–14, а проектировавшуюся 356/54-мм пушку для башенных установок МК-12 на линкорах типа «Б». Работы над корабельной установкой в 1938 г. были прекращены, и 356/54-мм пушка стала разрабатываться только для железнодорожных установок ТГ-1.

    В отличие от транспортеров ТМ-1–14, ТМ-2–12, ТМ-312 и других, созданием ТП-1 и ТГ-1 ведало исключительно Артуправление РККА. Руководство ВМФ только информировалось о ходе работ, да и то выборочно.

    Согласно тактико-техническому заданию железнодорожная батарея ТП-1 предназначалась как «для борьбы с линейным флотом и мониторами противника», так и для действий «на сухопутном фронте». Транспортеры ТГ-1 предполагались для действий только на сухопутном фронте. Этим объяснялось то, что ТП-1 проектировали как для стрельбы с рельсов, так и для стрельбы с бетонного основания, однотипного с основанием для ТМ-1–14.

    Головным разработчиком проекта было назначено ОТБ. Оно же и разрабатывало документацию на качающуюся часть установки.

    Проектирование транспортеров было поручено ЦКБ-19 (договор № 2–118 от 10.04.1938 г. с Артуправлением РККА). Работы вел главный инженер ЦКБ-19 Дукельский. Вопросами внешней и внутренней баллистики занимался НИИ13, а проектированием снарядов — НИИ-24.

    В августе 1938 г. постановлением Комитета Обороны были определены заводы-изготовители: главное предприятие, производящее монтаж железнодорожных систем и всей артустановки в целом, — Новокраматорский механический завод (НКМЗ); качающуюся часть должен был изготавливать завод № 221 «Баррикады»; железнодорожные тележки, балансиры с механизмами передвижения — завод «Красный Профинтерн»; электрическая часть поручалась Харьковскому электротехническому заводу (ХЭТЗ); муфты Дженни (универсальные регуляторы скорости) — заводу им. Кирова в Ленинграде; вагоны-погреба и вагон-электростанция должны были строиться заводом «Красный Профинтерн»; двигатели «Коминтерн» заказывались заводу № 183 (ХПЗ); ПУАО должен был делать завод № 212; прицелы — завод № 172; снаряды — завод № 3, а заряды — заводы № 40 и № 59.

    Проектирование ТП-1 и ТГ-1 было замедлено из-за позиции ЦКБ-19. 23 июля 1938 г. ЦКБ-19 представило в Артуправление РККА эскизный проект транспортера, 2 августа 1938 г. проект был доложен Кагановичу и им одобрен. Далее ЦКБ-19 заявило, что эскизный проект разработан столь подробно, что надобность в техническом проекте отпала. А в октябре начальник ЦКБ-19 Манухов вообще решил законсервировать работы по транспортеру, ссылаясь на флотские заказы по проектированию кораблей проектов 29, 30, 59, 68 и 69. То есть ЦКБ-19 за один эскизный проект, разработанный в течение трех месяцев, решило получить 1,16 млн. рублей по договору № 2–118.

    По проекту, предварительные испытания ТП-1 и ТГ-1 предполагалось проводить на подвижном универсальном полигонном станке ТПГ — транспортере упрощенной конструкции, который должен был иметь те же общие габариты, тележки, балансиры, главную балку, механизмы наведения и подачи и др., как и боевые транспортеры.

    Опытные образцы ТП-1 и ТГ-1 были включены в заказ 1939 г. со сроком готовности — III квартал 1940 г. По первоначальным планам к концу 1942 г. предполагалось изготовить 16 гаубиц и 14 пушек.

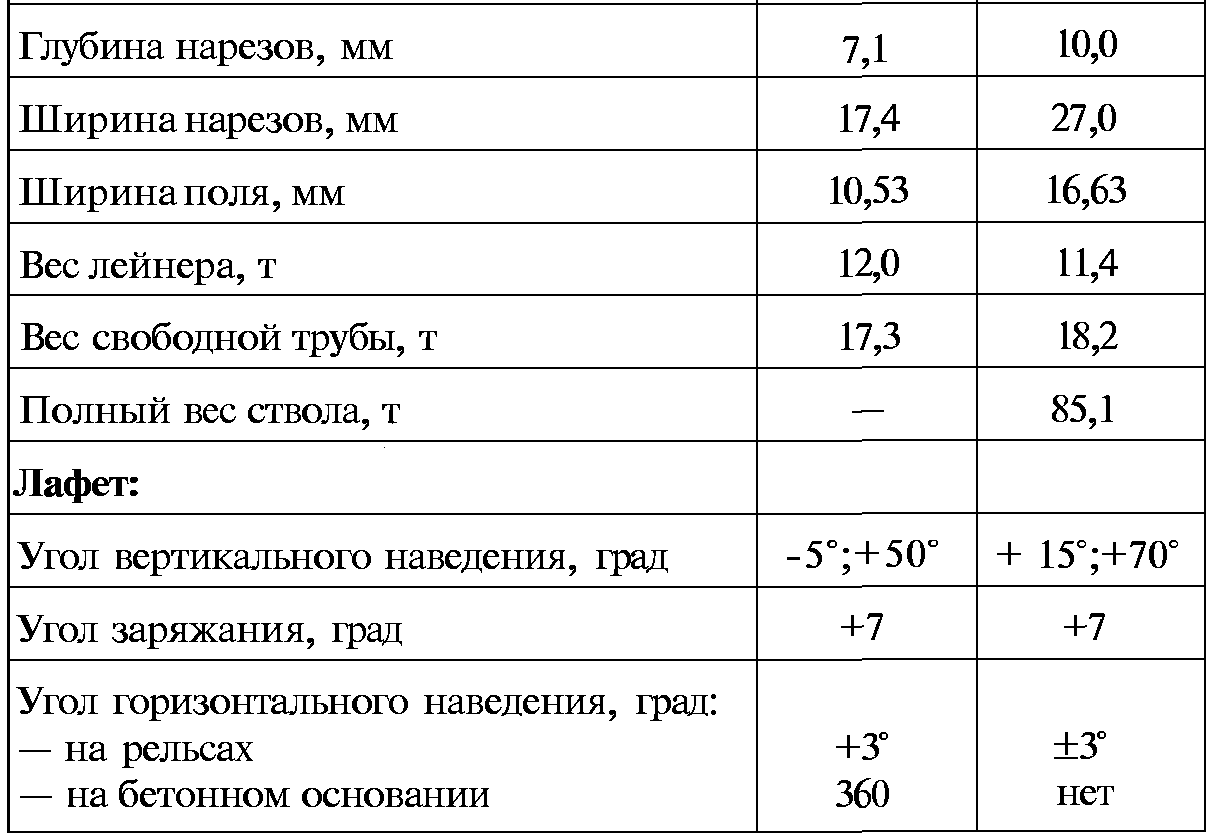

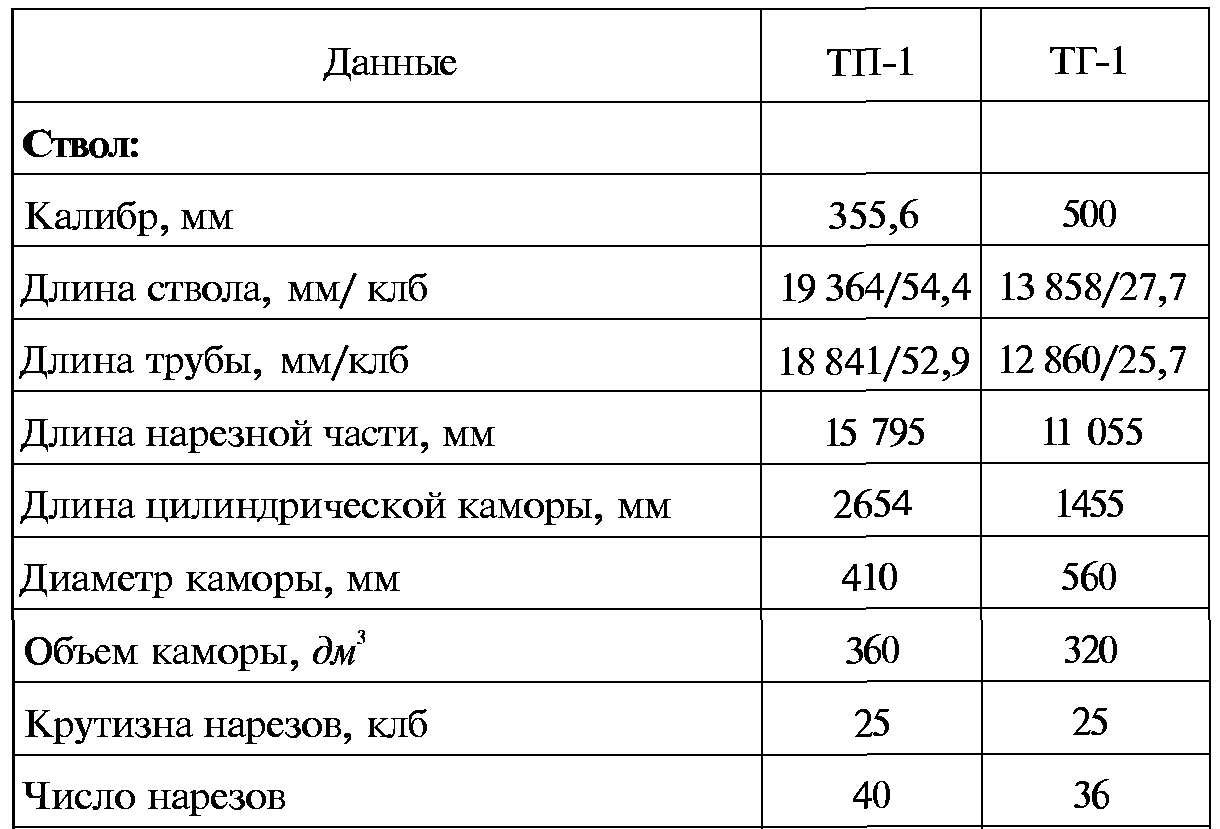

    В начале 1939 г. ОТБ выпустило рабочие чертежи стволов ТП-1 и ТГ-1 в двух вариантах: с лейнером и со свободной трубой. Окончательно был принят вариант с лейнером.

    Затворы у обеих систем были одинаковые по устройству — поршневые двухтактные, открывались вверх. В окончательном варианте было принято грузовое уравновешивание затворов. Заряжание проектировалось картузное.

    По проекту, ТП-1 могла вести огонь в двух положениях: с железнодорожного пути и с бетонного основания. При стрельбе с пути транспортер опирался на 16 осей тележек, на опорные ноги длиной до 10 м и на сборное основание системы. Для ТП-1 предусмотрена одна пара ног, а для ТГ-1 — две пары. Сборное основание системы — подводимый фундамент с подкладными рельсами — возился при системах на особых платформах, которые при стрельбе убирались. 'При стрельбе транспортер должен был упираться своим основанием через деревянные брусья и рельсы на путь, который испытывал удельное давление 6 кг/см2.

    Бетонное основание должно было быть взаимозаменяемо с основанием, принятым в ВМФ, и ТП-1 должен был иметь возможность стрелять с уже построенных оснований.

    Для ТП-1 и ТГ-1 по примеру транспортеров ВМФ принята электрическая сеть постоянного тока 220 В.

    Батарея из трех ТП-1 должна была перебрасываться по всем нормальным (1524-мм) железнодорожным путям СССР со скоростью до 50 км/час и обладать возможностью переходить на узкую европейскую колею (1435-мм). Транспортер должен был проходить стрелочные кривые радиусом в 200 м.

    В состав железнодорожной батареи ТП-1 должны были включаться 3 артиллерийских транспортера; 3 вагона — силовые станции (по одной на орудие); 6 вагонов-погребов (по два на орудие) с 24 выстрелами в каждом вагоне; 1 вагон — батарейный пост (по типу ТМ-3–12), 1 вагон — центральный пост (по типу ТМ-3–12). Кроме того, в составе подвижной базы должно было быть по 2 запасных вагонапогреба на орудие, установка для смены лейнера (позднее от нее отказались) и средства для восстановления разрушенного пути длиной 40 м.

    ПВО батареи ТП-1 должна была состоять из дивизиона трехбатарейного состава на механической тяге.

    Для возки артиллерийских транспортеров, вагонов-погребов и других вагонов должны были использоваться паровозы типа «Э».

    Батареи орудий ТП-1 и ТГ-1, подобно батареям железнодорожных транспортеров, должны были иметь батарейный пост с разборной вышкой и центральный пост.

    Для 500-мм гаубицы было разработано два боеприпаса — бетонобойный с весом снаряда 2050 кг и взрывчатого вещества — 205 кг и фугасный (1450 кг и 276 кг соответственно). При угле падения 70 бетонобойный снаряд мог пробить бетонное перекрытие толщиной 4,4 м.

    Для бетонобойного снаряда предусмотрено 4 заряда для начальных скоростей 490, 430, 380 и 340 м/с. При стрельбе полным зарядом весом 210 кг дальность составляла 19 500 м.

    Фугасный снаряд имел 6 зарядов для скоростей 600, 540, 480, 430, 390 и 450 м/с. При стрельбе полным зарядом весом 233 кг дальность стрельбы фугасного снаряда 24 820 м.

    Для 356-мм пушек было разработано 4 типа снарядов — бронебойный, фугасный, дальнобойный и «комбинированный».

    Бронебойный и фугасный снаряды имели одинаковый вес 750 кг и различались весом взрывчатого вещества. На расстоянии 11 км бронебойный снаряд должен был пробивать по нормали 440-мм цементированную броню, а на расстоянии 30 км — 230-мм. Дальнобойный снаряд был обычным фугасным снарядом, только меньшего веса (495 кг). Комбинированным в 1920–1940-е годы считался подкалиберный снаряд. Вес подкалиберного снаряда с поддоном составил 234,4 кг, а вес «активного снаряда» диаметром 230 мм — 126,8 кг. Интересно, что для подкалиберного снаряда был спроектирован специальный лейнер с более крутой нарезкой.

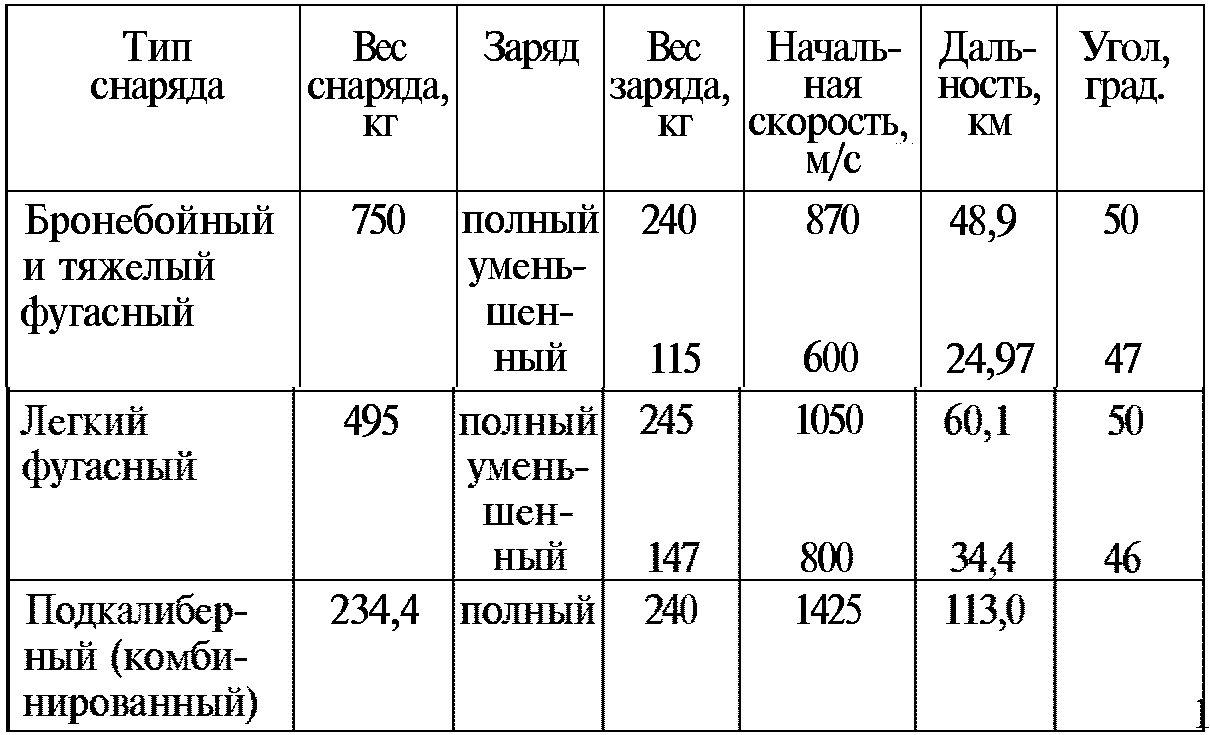

    Таблица 41. Таблица стрельбы 356-мм пушки ТП-1

    В конце 1939 г. завод «Баррикады» приступил к изготовлению качающихся частей ТП-1 и ТГ-1, и весной 1941 г. обе качающиеся части отправили в Краматорск. К 24 апреля 1941 г. на НКМЗ закончили монтаж транспортера ТПГ с наложением на него качающейся части ТГ-1, и были проведены заводские испытания всех механизмов без стрельбы.

    Для проведения полигонных испытаний ТПГ и обе качающиеся части были доставлены на АНИОП,[75] где в конце лета 1941 г. должен был состояться отстрел обеих систем.

    По плану к концу 1942 г. должно было быть изготовлено 16 гаубиц и 14 пушек на железнодорожных установках. Однако производство систем отставало от графика, так как многие заводы оказались загружены работами по созданию «большого флота». К началу войны были изготовлены только две качающиеся части (одна ТГ-1 и одна ТП-1) и один универсальный транспортер.

    Война прервала работы над ТП-1 и ТГ-1. Изготовленную материальную часть законсервировали, и опытные образцы ТП-1 и ТГ-1 несколько лет валялись на полигоне под Ленинградом. В послевоенное время серьезных работ по реанимации этих систем не предпринималось.

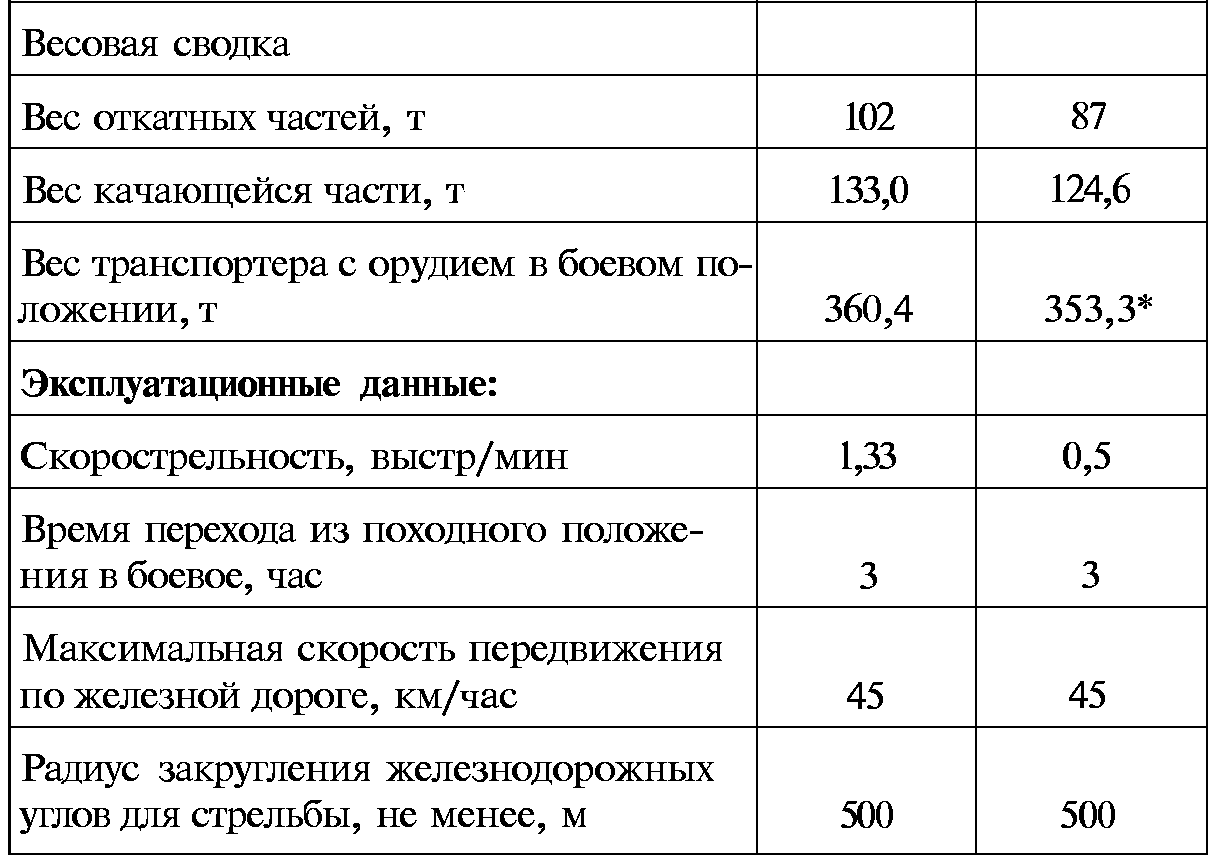

    Таблица 42. Данные пушки ТП-1 и гаубицы ТГ-1 на железнодорожном транспортере



    Полковые, дивизионные и противотанковые пушки

    К началу Великой Отечественной войны 45-мм противотанковые пушки обр. 1932 г. и обр. 1937 г. считались не отвечающими предъявленным требованиям, что в первую очередь касалось баллистики и бронепробиваемости. Наряду с проектированием противотанковых пушек нового калибра (57 мм) завод № 7 («Арсенал») вел работы над новой 45-мм противотанковой пушкой «7–1», имевшей более мощную баллистику, чем пушки обр. 1932 г. и обр. 1937 г.

    С началом войны работы по созданию более мощных противотанковых пушек прервались на несколько месяцев, но в самом конце 1941 г. возобновились вновь. В КБ завода № 8 был разработан проект новой 45-мм противотанковой пушки 101К и изготовлен ее опытный образец. В КБ завода № 172, где работали вольнонаемные инженеры, разработали проект 45-мм противотанковой пушки М-6. Это была совершенно новая система, не имевшая взаимозаменяемости с пушкой 53К, кроме полуавтоматики и колес. Баллистика и боеприпасы были тождественны пушке М-42.

    В конце 1942 г. 45-мм пушка М-6 прошла заводские испытания на Уральском полигоне, а 19 февраля 1943 г. четыре пушки М-6 прибыли на Гороховецкий полигон (под г. Горький) для прохождения полигонных испытаний. С 12 по 23 марта 1943 г. эти четыре пушки прошли войсковые испытания в Московском военном округе. По результатам полигонных и войсковых испытаний М-6 была рекомендована к принятию на вооружение. Однако начальство предпочло другую 45-мм противотанковую пушку — М-42.

    В январе — марте 1942 г. ОКБ-172 разработало проект 45-мм противотанковой пушки М-42. Весной 1942 г. на заводе № 172 изготовили ее опытный образец. В августе — сентябре 1942 г. М-42 прошла полигонные и войсковые испытания и была принята на вооружение под названием «45-мм противотанковая пушка обр. 1942 г.». Валовое производство М-42 было начато на заводе № 172 в январе 1943 г.


    Данные 45-мм пушки М-42

    Калибр, мм — 45

    Образец — Обр. 1942 г.

    Заводской индекс — М-42

    Длина ствола полная, мм/клб — 3087/68,6

    Длина канала, мм/клб — 2985/66,3

    Длина нарезной части, мм — 2660

    Крутизна нарезов, клб — 25

    Объем каморы, л — 0,54

    Число нарезов — 16

    Глубина нареза, мм — 0,5

    Ширина нареза, мм — 6,5

    Ширина поля, мм — 2,5

    Вес затвора, кг — 7,87

    Вес ствола с затвором, кг — 159

    Угол ВН, град — ?8; +25

    Угол ГН, град — 60

    Длина отката, мм: нормальная — 640–780

    предельная — 780

    Высота линии огня, мм — 710

    Длина орудия при сдвинутых станинах, мм — 4885

    Ширина орудия, мм: при сдвинутых станинах — 1634

    Ширина хода, мм — 1400

    Толщина щита, мм — 7

    Диаметр колеса, мм — 925

    Вес откатных частей, кг — 175

    Вес качающейся части, кг — 222

    Вес щита, кг — 53,6

    Вес лафета без орудия и щита, кг — 406

    Вес системы в боевом положении, кг — 625

    Скорострельность, выстр/мин — 15–20

    Скорость возки по шоссе, км/час — 50–60


    В 1943 г. заводом № 172 было изготовлено 4151 45-мм противотанковых пушек, в 1944 г. — 4628, в 1945 г. — 2064, в 1946 г. — 140. Всего с января 1943 г. завод изготовил 10 983 45-мм противотанковых пушек.

    Проект 76-мм полковой пушки ОБ-25 обр. 1943 г. был разработан в ОКБ-172 в феврале 1943 г. Лафет для полковой пушки был взят от 45-мм противотанковой пушки обр. 1942 г. (М-42). Опытные образцы изготавливались на заводе № 172.

    Полигонные испытания опытного образца ОБ-25 были проведены на Гороховецком полигоне с 18 по 26 июня 1943 г. в объеме 157 выстрелов. Испытания выявили: неудовлетворительную кучность, плохую работу противооткатных устройств (длина отката достигала 800 мм, а накат происходил со стуком), гнулась боевая ось. Опытный образец полигонные испытания не выдержал. Тем не менее в конце июля 1943 г. были начаты войсковые испытания опытных образцов ОБ-25, на которых были установлены усиленные боевые оси. В ходе войсковых испытаний отстреливались стволы с крутизной нарезки в 15, 20, 25, 30 и 35 калибров. В результате остановились на крутизне 15 калибров.

    К 12 августа 1943 г. войсковые испытания закончились. На вооружение ОБ-25 была принята постановлением ГКО от 4 сентября 1943 г. В валовое производство 76-мм полковая пушка обр. 1943 г. была запущена в конце 1943 г. на двух заводах: № 172 и № 106. Завод № 172 в 1944 г. выпустил 2730 пушек, а в 1945 г. — 1434, и на этом производство ОБ-25 закончил. А завод № 106 выпустил в 1944 г. 464 пушки, в 1945 г. — 494 и в 1946 г. — всего 30 пушек. Итого на обоих заводах было изготовлено 5152 пушки ОБ-25.

    Несмотря на малый вес и сравнительно хорошую подвижность, в целом ОБ-25 оказалась неудачной полковой пушкой, и с окончанием войны ее сняли с производства, и началась разработка новых полковых орудий.

    В 1944 г. ОКБ-172 разработало проект БЛ-11 — 76-мм полковой пушки обр. 1943 г. с клиновым затвором. Был изготовлен опытный образец БЛ-11. Однако на вооружение пушку не приняли.

    Ствол пушки ОБ-25 состоял из трубы-моноблока и навинтного казенника. Затвор поршневой от 76-мм полковой пушки обр. 1927 г. Люлька корытообразная. Тормоз отката гидравлический. Цилиндр тормоза отката при выстреле откатывался вместе со стволом. Накатник пружинный, состоял из четырех пружин. Подъемный механизм имел один сектор. Поворотный механизм секторного типа.

    Нижний станок соединен с боевой осью шарнирно, что позволяло горизонтировать орудия при расположении на неровной местности. Пушка имела раздвижные станины. В разведенном положении станины расцеплялись с боевой осью. В сведенном положении обе станины своими вилкообразными концами плотно охватывали боевую ось и таким образом создавали жесткое и устойчивое положение лафета на походе. Боевая ось слегка изогнута (почти прямая).

    Подрессоривание обеспечивалось цилиндрическими пружинами. Колеса автомобильного типа ЗИК-1 (со спицами) или ГАЗ-АА (дискового типа). Данные колес: вес колес типа ГАЗ-АА 59–61 кг, размер шин 6,5–20 мм, диаметр колеса 870 мм.

    Орудийный передок взят от 45-мм противотанковой пушки. Ящики лотка изменены, и в каждый ящик-лоток укладывается три патрона, итого в передке 3x8 = 24 патрона. Орудийный передок можно было использовать также в качестве зарядного ящика (переднего и заднего ходов).


    Данные 76-мм полковой пушки ОБ-25 обр. 1943 г.

    Ствол

    Калибр, мм — 76,2

    Длина ствола, мм/клб — 1480/19,41

    Длина канала, мм/клб — 1394/18,3

    Длина нарезной части, мм — 1214,7

    Длина каморы (от казенного среза до начала нарезов), мм — 179,3

    Объем каморы, дм3 — 0,408

    Крутизна нарезов (постоянная), клб — 15

    Число нарезов — 24

    Глубина нарезов, мм — 0,762

    Ширина нарезов, мм — 7,0

    Ширина полей, мм — 3,0

    Вес затвора, кг — 12,5

    Вес ствола с затвором, кг — 136

    Конструктивные данные лафета

    Угол вертикального наведения, град — ?8; +25

    Угол горизонтального наведения, град — 60

    Длина отката, мм: нормальная — 640–780

    предельная — 780

    Высота линии огня, мм — 718

    Длина системы в боевом положении при сведенных станинах, мм — 3540

    Ширина системы при сведенных станинах, мм — 1634

    Высота орудия по щиту, мм — 1300

    Ширина хода, мм — 1400

    Клиренс, мм — 275

    Диаметр колеса, мм — 814

    Весовая сводка, кг

    Откатные части лафета — 26

    Откатные части со стволом — 162

    Качающаяся часть — 210

    Неоткатная часть лафета — 438

    Лафет без орудия — 464

    Система в боевом положении — около 600

    Система в походном положении с передком — около 1300

    Эксплуатационные данные

    Скорострельность, выстр/мин — 10–12

    Время перехода из походного положения в боевое, мин — 1

    Число патронов: в передке — 24

    в зарядном ящике — 48

    Число лошадей для возки: лафета — 4

    зарядного ящика — 4

    Скорость возки, км/час: по шоссе — до 30–35

    по хорошей грунтовой дороге — до 10


    Заряжание унитарным патроном. Взаимозаменяемых патронов с другими орудиями нет. Гильза латунная весом 0,89 кг.

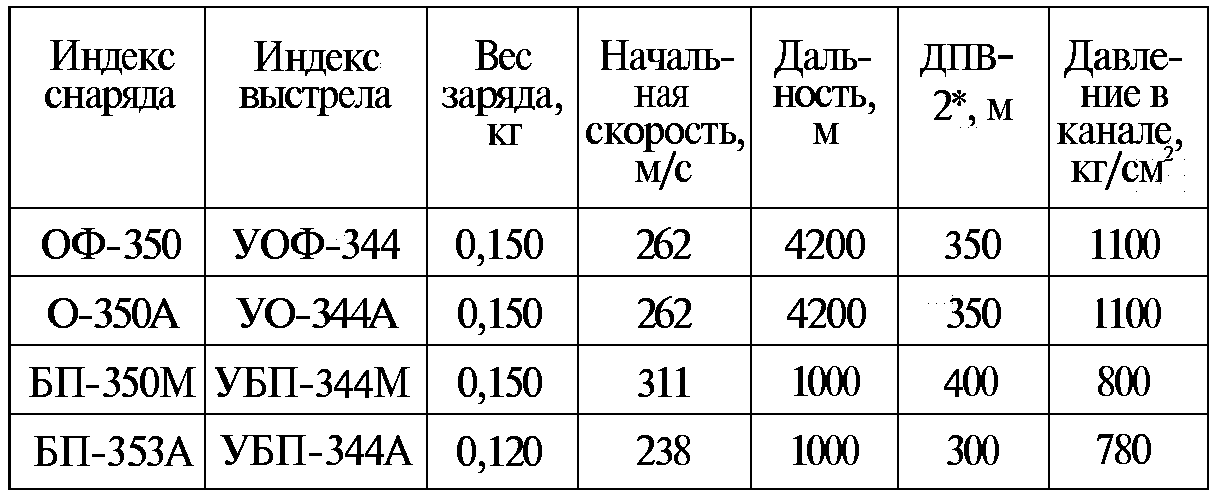

    Таблица 43. Таблица стрельбы пушки ОБ-25

    * Дальность прямого выстрела при высоте цели 2 метра.


    В 1944 г. в ОКБ-172 была спроектирована 76-мм противотанковая и дивизионная пушка БЛ-14 и изготовлен опытный образец.

    БЛ-14 имела винтовой подъемный механизм и двухкамерный дульный тормоз. Ствол — свободная труба. Затвор вертикальный клиновой. Тормоз отката гидравлический. Накатник гидропневматический.

    Щит состоял из двух листов. Станины трубчатые. Подрессоривание торсионное.


    Данные 76-мм пушки БЛ-14

    Калибр, мм — 76,2

    Длина ствола, клб — 60

    Угол ВН, град — ?5; +28

    Угол ГН, град — 54

    Вес системы в боевом положении, кг — 1300

    Скорострельность, выстр/мин — 20


    Бронебойный снаряд весом 6,5 кг имел начальную скорость 900 м/с и дальность 14 000 м. Подкалиберный снаряд весом 3,02 кг имел начальную скорость 1260 м/с.

    Бронебойный снаряд с расстояния 500 м под углом 0° пробивал броню толщиной 117 мм, а подкалиберный снаряд — 230-мм броню.

    В 1944 г. в ОКБ-172 была спроектирована 85-мм противотанковая пушка БЛ-19.


    Данные пушки по проекту:

    Калибр, мм — 85

    Длина ствола, клб — 66,8

    Угол ВН — ?5; +25

    Угол ГН — ±29

    Вес системы в боевом положении, кг — 2100

    Скорострельность, выстр/мин — 20


    Бронебойный снаряд весом 9,2 кг имел начальную скорость 1000 м/с и дальность 16 000 м, подкалиберный снаряд весом 4,3 кг имел начальную скорость 1380 м/с. Бронепробиваемость на расстоянии 500 м при угле 0°: бронебойным снарядом — 157 мм, подкалиберным снарядом — 245 мм.

    Работы по пушке были завершены на стадии технического проекта. В 1944 г. в ОКБ-172 была спроектирована 85-мм противотанковая и дивизионная пушка БЛ-25.

    Пушка имела ствол моноблок со съемным казенником и дульным тормозом. Для крепления цилиндра накатника на стволе имелась обойма. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа.

    Люлька цилиндрическая литая с приварными обоймами. Внутри люльки помещен тормоз отката. Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и гидропневматического накатника.

    Подъемный механизм — винтового типа, расположен с левой стороны верхнего станка. Поворотный механизм — винтовой, толкающего типа, расположен с левой стороны верхнего станка. Уравновешивающий механизм пружинный, тянущего типа. В каждой из двух колонок имелось по три пружины.

    Литая боевая ось являлась одновременно и нижним станком. На ней монтировался верхний станок с механизмами наведения, щит и раздвижные станины. В полости боевой оси монтировалось торсионное подрессоривание. Колеса были взяты от автомобиля ГАЗ-АА. Станины раздвижные коробчатой формы, сварной конструкции. Сошники снабжены параллелограммным устройством, обеспечивающим установку орудия на четыре точки на неровной местности.

    Гильза и снаряды взяты от 85-мм зенитной пушки обр. 1939 г. Затвор и полуавтоматика взяты полностью от 85-мм танковой пушки обр. 1944 г. ЗИС-С-53. Уравновешивающий механизм сделан по типу 76-мм пушки Ф-22.

    Опытный образец пушки БЛ-25 был изготовлен заводом № 172, заводские испытания его начались 6 ноября 1944 г. 16 января 1945 г. БЛ-25 поступила на Главный артиллерийский полигон для проведения полигонных испытаний, в ходе которых было сделано 293 выстрела, после чего из-за сдачи подъемного механизма и ряда других неисправностей испытания пушки были прекращены. Обкатка системы не производилась.

    Согласно отчету комиссии от 2 апреля 1945 г. пушка БЛ-25 полигонные испытания не выдержала и требует доработки. Вскоре работы по пушке были прекращены.


    Данные 85-мм пушки БЛ-25

    Конструктивные данные ствола

    Калибр, мм — 85

    Длина ствола полная, мм/клб — 4573/53,8

    Длина канала, мм/клб — 4150/48,8

    Длина нарезной части, мм — 3495

    Крутизна нарезов, клб — 25

    Число нарезов — 24

    Глубина нарезов, мм — 0,85

    Ширина нарезов, мм — 7,5

    Ширина полей, мм — 3,7

    Вес ствола с затвором, кг — 602,5

    Конструктивные данные лафета

    Угол ВН, град — ?8,5+35,5

    Угол ГН, град — 54

    Длина отката, мм: нормальная — 880–960

    предельная — 1150

    Высота линии огня, мм — 880

    Габариты в походном положении, мм: длина без передка — 7420

    ширина — 1735

    Ширина хода, мм — 1490

    Клиренс, мм — 310

    Диаметр колеса, мм — 800

    Весовая сводка

    Откатные части со стволом, кг — 670

    Качающаяся часть, кг — 865

    Лафет без орудия, кг — 1018

    Система в боевом положении, кг — 1620

    Эксплуатационные данные

    Время перехода из походного положения в боевое, мин — около 1

    Скорость возки по шоссе, км/час — 50


    На испытаниях БЛ-25 при стрельбах бронебойным снарядом была получена начальная скорость 792 м/с, а осколочно-фугасным снарядом весом 9,54 кг — 652 м/с и дальность 12 170 м (при угле возвышения 30).

    Орудия большой мощности

    В апреле 1939 г. ОТБ в инициативном порядке приступило к разработке проекта 203-мм корпусной гаубицы по тактико-техническим данным Артуправления РККА, утвержденным 2 февраля 1938 г.

    В июне 1939 г. ГАУ рассмотрело проект 203-мм корпусной гаубицы БЛ-39 и признало проект в целом удовлетворительным, но сделало ряд замечаний. В частности, предлагалось оставить 100-кг снаряд, а 80-кг дальнобойный взять тот же, что и у Б-4. Затвор, открывающийся вверх, имел сложный привод запирающего механизма и сложный уравновешивающий механизм, поэтому ГАУ предложило поставить затвор от Б-4 без изменений.

    10 февраля 1940 г. ГАУ заключило договор с заводом № 172 на изготовление одного опытного экземпляра гаубицы БЛ-39. 10 мая 1940 г. начальник ОТБ обратился в ГАУ с просьбой изготовить не одну, а две опытные гаубицы БЛ-39, ГАУ дало согласие.

    Оба ствола для гаубицы БЛ-39 были изготовлены на заводе № 221 «Баррикады» и доставлены 7 августа 1940 г. на завод № 172.

    Опытные образцы БЛ-39, изготовленные заводом № 172, имели ряд отличий:

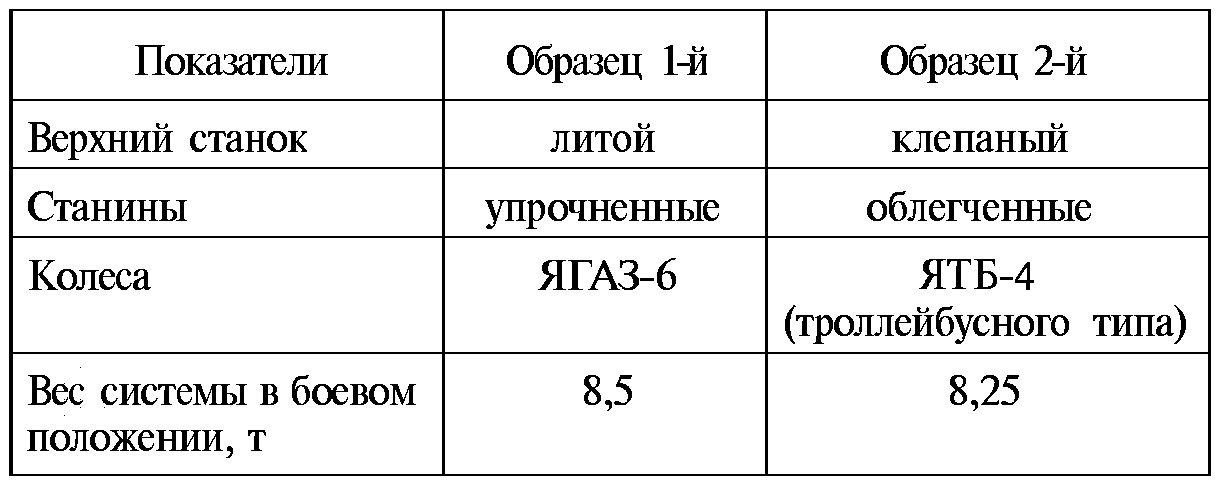

    Таблица 44. Опытные образцы гаубицы БЛ-39

    Кроме того, образцы имели разные рессоры, разное крепление станин по походному и разные передки.

    Заводские испытания возкой первого образца БЛ-39 были начаты 15 октября 1940 г., а стрельбой — 4 ноября. На следующий день на 16-м выстреле при стрельбе под углом 72°5? после выстрела ствол упал до угла +16°, и вышел из строя подъемный механизм. Система была снята с испытаний.

    В 1940 г. до войсковых испытаний БЛ-39 дело не дошло. Так как ствол БЛ-39 имел ту же крутизну нарезки, что М-40 и У-3, то в декабре 1940 г. маршал Кулик приказал войсковые испытания БЛ-39 не проводить, а изготовить для нее три свободные трубы с крутизной нарезки 25, 30 и 35 клб. Их предполагалось изготовить к 15 января 1941 г. Судя по всему, до апреля 1942 г. новых испытаний БЛ-39 провести не удалось, а в апреле 1942 г. система поступила на Гороховецкий полигон. С 5 мая по 15 июня 1942 г. там были проведены сравнительные полигонно-войсковые испытания 203-мм корпусных гаубиц БЛ-39 и У-3. Из БЛ-39 было сделано 395 выстрелов. Возка велась за трактором «Ворошиловец» со скоростью 20–0 км/час.

    Выводы комиссии по результатам испытаний: 203-мм гаубица БЛ-39 полигонно-войсковых испытаний не выдержала.

    Основные недостатки системы:

    1. Гаубица слишком тяжела для корпусной артиллерии

    2. Сложность конструкции ходовых частей и недостаточная проходимость системы.

    3. Неудовлетворительная конструкция ходовой части.

    4. Неудовлетворительная конструкция тормоза отката, который в процессе испытаний вышел из строя.

    5. Недостаточная прочность деталей подъемного механизма. По мнению комиссии, доработка БЛ-39 нецелесообразна.

    Для гаубиц БЛ-39 использовались все штатные снаряды от гаубицы Б-4. При весе снаряда 100 кг начальная скорость составляла 475 м/с, дальность 14 000 м, давление в канале ствола 2253 кг/см2. При весе снаряда 146 кг начальная скорость составляла 355 м/с, а дальность 10 500 м.


    Данные гаубицы БЛ-39

    Калибр, мм — 203,4

    Длина ствола без дульного тормоза, клб — 18,4

    Тип ствола — Свободная труба

    Длина нарезной части канала, мм — 2970

    Объем каморы, дм — 13,69

    Крутизна нарезов, клб — 20

    Число нарезов — 64

    Глубина нарезов, мм — 2,0

    Ширина нарезов, мм — 6,0

    Ширина полей, мм — 3,974

    Угол ВН, град — 0;+75

    Угол ГН, град — 50

    Длина отката, мм: длинного от 0° до +12° — 1250 (постоянный)

    Высота линии огня, мм — 143!

    Высота окуляра панорамы, мм — 1574

    Длина гаубицы при раздвинутых станинах при угле 0°, мм — 7310

    Ширина системы по оси хода, мм — 2452

    Ширина хода, мм — 1900

    Клиренс, мм — 351

    Диаметр колеса, мм — 1104

    Вес откатных частей — 2800

    Вес системы, кг: в боевом положении — 8250

    в походном положении — 9250

    Скорость возки трактором «Коммунар» (расчетная), км/час — 40


    152-мм пушка БЛ-7 была спроектирована в ОКБ-172 в начале 1944 г. Первоначальный индекс системы ОБМ-43. БЛ-7 представляла собой наложение измененного ствола Бр-2 на модернизированный лафет МЛ-20.

    Пушка имела ствол с дульным тормозом активного действия (60 %) и поршневой затвор.

    Завод № 172 закончил опытный образец пушки к ноябрю 1944 г. Полигонные испытания системы были завершены в апреле 1945 г. На вооружение БЛ-7 не поступала.


    Данные пушки БЛ-7

    Калибр, мм — 152,4

    Длина ствола, клб — 47,5

    Угол ВН, град — ?2; +50

    Угол ГН, град — ±29

    Вес системы в боевом положении, кг — 7880

    Скорострельность, выстр/мин — 5

    Дульная энергия, тм — 1715


    Снаряд весом 43,5 кг при начальной скорости 880 м/с имел дальность 25 700 м.

    В 1946 г. ОКБ-172 провело модернизацию 152-мм гаубицы-пушки МЛ-20, получившую индекс БЛ-29. В частности, в новом орудии был применен литой казенник и клиновой затвор. Был изготовлен и испытан опытный образец.

    В 1946 г. в ОКБ-172 был выполнен эскизный проект 203-мм нарезной мортиры БЛ-24, а в 1947 г. разработан ее технический проект.

    203-мм мортира БЛ-24 представляла собой нарезное безоткатное орудие навесного огня на жестком лафете (без противооткатных устройств), выполненное по совершенно новой схеме, принципиально отличной от обычных схем орудий, состоявших на вооружении. Вращающаяся часть орудия была смонтирована на массивной опорной плите, снабженной заостренными шпорами по нижней поверхности. Вся энергия отдачи при выстреле поглощалась ударной деформацией опорной плиты. Механизм наведения и цапфы в момент выстрела были полностью разгружены путем упора казенника в дуговые погоны пяты, расположенные перпендикулярно оси канала ствола (по дуге) с зазором к казеннику в пределах 0,5 мм.

    Ствол мортиры представлял собой моноблок с навинтным казенником. Дульный тормоз отсутствовал. Заряжание раздельно-гильзовое. Объем каморы одинаков с 203-мм гаубицей Б-4. Затвор горизонтальный клиновой. Люлька обойменного типа с окнами для лучшего охлаждения ствола.

    Станок представлял собой сварную конструкцию, состоявшую из двух щек и основания в виде глухого барабана. Основание станка имело нижние и верхние гнезда для размещения катков, служащих для облегчения движения вращающейся части орудия. Мортира имела подъемный и поворотный механизмы секторного типа и пружинный уравновешивающий механизм тянущего типа.

    Задний ход (ход лафета) состоял из рамы и двух колес троллейбусного типа 8ТБ с измененной ступицей. Передок шворневого типа. Подрессоривание заднего хода торсионное, а переднего хода (передка) — пружинное.

    В боекомплект мортиры БЛ-24 входили снаряды от 203-мм гаубицы Б-4: бетонобойный Г-620 весом 100 кг, бетонобойный Г-620Т весом 146 кг и фугасный весом 100 кг.

    В качестве зарядов к Б-024 были использованы заряды от гаубицы Б-4: для 100-кг снарядов — от № 2 до № 11 (вес их 13–3,24 кг); для снарядов весом 146 кг — заряды № 4, № 5 и № 6 (вес их 11–9 кг).

    Гильза для мортиры взята от 203-мм гаубицы Е-16, но в дальнейшем ее должны были заменить специальной гильзой.

    Опытный образец мортиры БЛ-24 был изготовлен заводом № 172 в апреле 1948 г. Там он прошел заводские испытания стрельбой в объеме 47 выстрелов и возкой на расстояние 190 км.

    31 декабря 1948 г. мортиру отправили по железной дороге на ГНИАП на Ржевку. Там с 18 февраля по 26 декабря 1949 г. мортира прошла полигонные испытания в объеме 251 выстрела, из них 58 на усиленном заряде, и возкой на расстояние 839 км.

    Испытания выявили некоторую неустойчивость при выстреле, вызванную ошибками в конструкции опорной плиты и хобота. Имелись недоработки механизмов наведения и уравновешивающего механизма.

    В отчете ГНИАПа от 31 декабря 1949 г. говорится, что мортира БЛ-24 по сравнению с гаубицей Б-4 при той же мощности снаряда имела вес почти в 3,5 раза меньше, значительно более простую конструкцию, существенно дешевле и намного мобильнее.

    Дополнительные испытания на устойчивость опытного образца БЛ-24 были проведены на ГНИАПе 17 и 18 февраля 1950 г. в объеме 20 выстрелов.

    Эти испытания показали, что:

    1. Устойчивость системы при угле возвышения 50° с прочного грунта неудовлетворительная, так как при этом угле имели место большие отходы системы назад, доходящие в среднем за один выстрел до 595–517 мм.

    2. Устойчивость системы при углах возвышения 60° и 70° с промерзшего грунта удовлетворительная; при угле 60° отход системы за один выстрел находился в пределах 23–100 мм; при угле 70° отхода практически не было.

    Прочность опорной плиты по-прежнему оставалась неудовлетворительной.

    По результатам дополнительных испытаний в конструкцию мортиры, особенно лафета, было внесено много изменений. В конце 1953 г. завод № 172 приступил к изготовлению модернизированной мортиры БЛ-24. Однако в декабре 1953 г. работы были приостановлены из-за дефектов в опорной плите. Предполагалось вновь переделать конструкцию плиты. Дальнейшая судьба БЛ-24 автору неизвестна, во всяком случае, на вооружение она принята не была.


    Данные мортиры БЛ-24 (по данным полигонных испытаний)

    Калибр, мм — 203

    Длина ствола, клб — 26

    Угол ВН, град — +50; +75

    Угол заряжания, град — 0

    Угол ГН, град — 30

    Вес системы, кг: в боевом положении — 5415

    в походном положении — 8655

    Скорострельность, выстр/мин — 0,8

    Время перехода, мин: из походного положения в боевое — 9,5

    из боевого положения в походное — 14

    Скорость возки по шоссе, км/час — до 40

    Расчет — 8 чел. + командир орудия


    Баллистические данные (снаряд штатный Г-620)

    Вес снаряда, кг — 100

    Начальная скорость, м/с — 524

    Дальность, м — 15 921

    Танковые и самоходные орудия

    Во второй половине 1942 г. ОКБ-172 разработало 45-мм пушку ВТ-42 для легкого танка Т-70. Пушка ВТ-42 имела ствол длиной 68,5 калибра, одинаковый со стволом 45-мм противотанковой пушки М-42 обр. 1942 г. Боекомплект и баллистика обеих пушек были идентичны. Угол ВН пушки ВТ-42 составлял ?4°; +19°. Длина отката 230–275 мм. Люлька пушки прямоугольная, из листовой стали. Подъемный механизм — винт, прикрепленный к маске башни.

    Вес пушки с пулеметом, но без подъемного механизма составлял 499 кг. Боекомплект 90 снарядов. Скорострельность расчетная 30 выстр/мин.

    Опытный образец пушки ВТ-42 был изготовлен заводом № 235. С 19 мая по 1 июня 1943 г. этот образец прошел полигонные испытания в танке Т-70 на Гороховецком полигоне. В ходе испытаний кучность стрельбы у ВТ-42 оказалась лучше, чем у штатной пушки танка Т-70 — 45-мм пушки обр. 1934 г. (20К), но хуже, чем у 45-мм противотанковой пушки М-42.

    Дорабатывать пушку ВТ-42 в ОКБ-172 не стали, а взамен ее была спроектирована 45-мм пушка ВТ-43 для легкого танка Т-80. Данные новой пушки близки к ВТ-42, основное отличие — в большем угле возвышения: —6°; +70°.

    Опытный образец был изготовлен на заводе № 235 и в сентябре 1943 г. прошел полигонные испытания на Гороховецком полигоне. На вооружение ВТ-43 не принималась, так как особой нужды в легких танках уже не было.

    В конце 1943 г. ОКБ-172 получило задание создать для самоходов типа ИСУ более мощные пушки, чем существующие штатные орудия с баллистикой 152-мм пушки-гаубицы МЛ-20 и 122-мм пушки А-19.

    В начале 1944 г. ОКБ-172 спроектировало 152-мм пушку большой мощности БЛ-8. Ствол пушки имел гладкостенную насадку и дульный тормоз. Затвор поршневой. Орудие было снабжено системой продувки канала ствола после выстрела сжатым воздухом из специальных баллонов. Заряжание раздельно-гильзовое. Тормоз отката гидравлический веретенного типа, накатник гидропневматический.

    Пушка БЛ-8 была изготовлена на заводе № 172 и установлена в артсамоход, изготовленный заводом № 100. Позже его стали называть ИСУ-152–1.

    Самоход с пушкой прибыл на полигонные испытания 22 июля 1944 г. В ходе испытаний пушка стреляла штатными 152-мм снарядами ОФ-540 весом 48,6 кг, Бр-540 весом 48,8 кг и Г-530 весом 40 кг. Всего к 17 августа 1944 г. был сделан 501 выстрел и произведена обкатка на 52 км.

    В ходе испытаний выяснилось, что 152-мм бронебойный снаряд Бр-540 в состоянии пробить 203-мм плиту (к = 2300)[76] по нормали с дистанции 600–700 м и 180-мм плиту (к = 2350) под углом 30° к нормали с дистанции 200 м. Однако большинство снарядов при прохождении брони разрушалось, то есть снаряды были плохого качества, а не пушка, да и разрушившийся снаряд осколками достаточно эффективно поражал внутренность танка.

    Начальная скорость снарядов: ОФ-540 — 851 м/с, Бр540 — 826 м/с и Г-530 — 866 м/с. Максимальная дальность стрельбы снарядом ОФ-540 составляла 17 км при угле возвышения 17°.

    По результатам испытаний пушка БЛ-8 была признана удовлетворительной, а действия снарядов — неудовлетворительными.


    Данные пушки БЛ-8 в самоходе ИС

    Калибр, мм — 152

    Длина ствола, мм/клб: с дульным тормозом — 7910/52

    без дульного тормоза — 7540/49,6

    Крутизна нарезов (постоянная), град — 7°18?

    Угол ВН, град — ?3°10?; +17°45? (по ТУ +20°)

    Угол ГН, град — вправо 5°27?, влево 2°24? (по ТУ 7° и 3° соответственно)

    Высота линии огня, мм — 1655

    Длина отката, мм — 870+25 по ТУ, а на испытаниях до 928

    Боекомплект, выстрелов — 21 Максимальная скорость движения, км/час — 30–34

    Скорострельность для осколочно-фугасного снаряда, за 100 с — на полигоне 1 выстрел; по ТУ 2 выстр/мин

    Вес пушки с самоходом, т — 47

    Время перехода из походного положения в боевое (для малых переходов), с — 25

    Экипаж, чел — 5


    Вслед за БЛ-8 ОКБ начало проектировать более мощную 152-мм пушку БЛ-10. Новая пушка имела полуавтоматический клиновой затвор, благодаря чему в 2 раза увеличилась скорострельность (до 3 выстр/мин). Создание полуавтоматического затвора для пушки такой мощности было большим техническим успехом для 1944 г. Длина ствола пушки составила 48,5 калибра. Угол вертикального наведения ?2°; +20°. Угол горизонтального наведения вправо 7°, влево 3°. Вес качающейся части орудия 4,9 т. При стрельбе бронебойным снарядом Бр-540 начальная скорость составила 880 м/с.

    Опытный образец пушки БЛ-10 был изготовлен заводом № 172. Пушку установили на артсамоходе ИСУ-152–2 и отправили на полигонные испытания, которые она прошла с удовлетворительными результатами. Но на вооружение БЛ-10 принята не была. Основной причиной этого стало окончание войны.

    Параллельно со 152-мм пушками большой мощности для артсамоходов в ОКБ-172 проектировали и 122-мм пушки особой мощности. Так, в начале 1944 г. был закончен проект 122-мм пушки БЛ-9. Пушка имела клиновой полуавтоматический затвор и раздельно-гильзовое заряжание. Замечу, что желание конструкторов ОКБ-172 иметь штатную гильзу, а не проектировать новую, привело к тому, что весь заряд не помешался в гильзе, и дополнительные пучки приходилось засовывать в камору перед гильзой.

    Опытный образец 122-мм пушки БЛ-9 был изготовлен в мае 1944 г. на заводе № 172, а в июне установлен на артсамоход ИСУ-122–1, изготовленный заводом № 100. В сентябре 1944 г. БЛ-9 с самоходом прошли полигонные испытания. Стрельба велась бронебойными и осколочно-фугасными снарядами весом 25 кг. Начальная скорость для бронебойного снаряда на полигоне составила 987 м/с (расчетная 1000 м/с). Дальность стрельбы осколочно-фугасным снарядом составила 10 700 м. Расчетная скорострельность была 3 выстр/мин, но на полигоне ее не проверяли.

    На государственных испытаниях в мае 1945 г. в ходе стрельб из-за дефекта металла произошел разрыв ствола пушки БЛ-9. Этот эпизод, а также окончание войны, послужили поводом к отказу от серийного производства БЛ-9.


    Данные пушки БЛ-9 в самоходе ИС

    Калибр, мм — 122

    Длина ствола, мм/клб — 7240/59,3

    Длина канала, мм/клб — 6934/56,8

    Длина нарезной части, мм — 5884

    Крутизна нарезов, клб — 30

    Число нарезов — 38

    Глубина нареза, мм — 2,0

    Ширина нареза, мм — 8,0

    Ширина поля, мм — 5,67

    Вес ствола с затвором, кг — 3270

    Вес откатных частей, кг — 3312

    Вес качающейся части, кг — 5060

    Угол ВН, град —1; +16

    Угол ГН, град — 10

    Длина отката максимальная, мм — 810–900

    Высота линии огня, мм — 1820

    Боекомплект, выстрелов — 24

    Время перехода из походного положения в боевое, мин:

    для длительного перехода — 7,5–8,5

    для малого перехода — 1,5–2

    Вес пушки с самоходом, т — 47

    Экипаж, чел — 5

    Максимальная скорость движения, км/час: по шоссе — 31–34

    по местности — 16


    Любопытно, что в 1944 г. в ОКБ-172 была спроектирована 122-мм пушка большой мощности БЛ-20, предназначенная для шасси среднего танка Т-34. Пушка БЛ-20 имела ту же баллистику, что и БЛ-9. Угол возвышения достигал +25°, а угол горизонтального наведения — 20°. Вес качающейся части — 4 т. Скорострельность 10 выстр/мин. Однако работы над БЛ-20 закончились на стадии эскизного проектирования.

    Артустановки для укрепленных районов

    В 1940 г. в ОТБ был разработан эскизный проект 45-мм установки БУР-20, которая представляла собой разборную башню. На сборку и разборку башни требовалось полтора-два часа. Разобранные части башни переносились вручную, вес их не превышал 150–200 кг. На вооружение башня не поступала.

    В том же году в ОТБ была спроектирована 45-мм одноорудийная универсальная скрывающаяся башенная установка для укрепрайонов БУР-30. Дело кончилось эскизной схемой.

    Вращающаяся часть БУР-30 была разделена на:

    а) вращающуюся неподвижную часть, состоящую из бронекупола с боевым стволом, механизмами наведения и др., лежащую на шарах опорного узла нормального типа;

    б) подъемную часть, состоящую из пушки и пулемета, заключенных в броневую коробку, которая скользит по направляющим вращающейся части, и вращается с ней в горизонтальной плоскости.

    Наводка осуществлялась в открытом положении.


    Данные установки БУР-30

    Калибр, мм — 45

    Угол вертикального наведения, град —12; +85

    Угол горизонтального наведения, град — 360

    Скорость горизонтального наведения, град/с — 20

    Высота подъема установки, мм — 900

    Время подъема или спуска, с — 4–5

    Броня башни, мм — 125–200

    Пулеметы в башне — 7,62-мм типа ДС

    Вес установки, тонн — 35,0

    Скорострельность, выстр/мин — 30–35

    Расчет башни, чел — 8

    Вес снаряда, кг — 1,3

    Начальная скорость снаряда, м/с — 650


    22 марта 1939 г. ГАУ выдало тактико-технические требования на проектирование 76-мм башенной установки БУР-76. В требованиях указывалось, что высота башни над броневым барбетом не должна превышать 1200 мм, расчет 6–7 человек, из них в башне — 3 человека. Качающейся частью должна служить штатная пушка Л-11 со спаренным 7,62-мм пулеметом Силина.

    Броня крыши должна выдерживать попадание по нормали одного 152-мм гаубичного снаряда с начальной скоростью до 350 м/с. Боковая броня должна выдерживать попадание 76-мм бронебойного снаряда по нормали с начальной скоростью до 650 м/с. Броня, закрывающая ствол, должна выдерживать попадание 45-мм бронебойного снаряда с начальной скоростью до 760 м/с.

    Кроме того, башня в целом должна выдерживать попадание 203-мм снаряда, упавшего непосредственно у башни, и обеспечивать устойчивость вращающейся части башни при наезде танка типа Т-28 со скоростью 10 км/час.

    Проектирование БУР-76 велось в ОТБ. 25 августа 1939 г. ОТБ сообщило в ГАУ: «При проектировании БУР-76 нами приняты следующие агрегаты: 76-мм танковая пушка Л-11 из установки Л-17, 7,62-мм пулемет ДС, прицел КТ-45 и перископ ПТФК».

    В 1940 г. проект БУР-76 был изменен конструкторами ОТБ и получил новый индекс БУР-10. Прицел КТ-45 был заменен на КТ-6.

    В середине 1941 г. на Кировском заводе был закончен опытный образец БУР-10 и установлен на боевой позиции на подступах к Ленинграду. В башню попало несколько снарядов, тем не менее установка действовала до прорыва блокады.

    В 1943 г. ОКБ-172 разработало эскизный проект модернизации БУР-10 с перевооружением его на 85-мм пушку (БУР-10с).


    Данные установки БУР-10 (на 1940 год)

    Калибр, мм — 76,2

    Длина ствола, клб — 30,5

    Сопротивление отката, т — 14,2

    Угол вертикального наведения, град —12; +12

    Угол горизонтального наведения, град: по пушке — ±6

    по башне — 360

    Скорость вертикального наведения, градус за 1 оборот маховика — 1,5

    Скорость горизонтального наведения, градус за 1 оборот маховика — 1

    Толщина брони башни, мм — 100–125

    Вес установки, т — 42,0

    Скорострельность, выстр/мин — 18

    Расчет с погребами, чел — 7


    Снаряд весом 6,23 кг при начальной скорости 635 м/с имел дальность 7100 м.

    В 1946 г. в ОКБ-172 была спроектирована 100-мм одноорудийная башенная установка БЛ-106, предназначенная для укрепленных районов. Рабочие чертежи башен были сданы в октябре 1946 г. и переданы заводу № 7 15 января 1949 г. Опытный образец изготовили в конце 1949 г.

    ОКБ-172 предполагало в установке БЛ-106 использовать качающуюся часть 100-мм танковой пушки Д-10Т. В КБ завода № 7 решили ее заменить на качающуюся часть от 100-мм пушки ЗИФ-25.


    Данные установки БЛ-106

    Калибр, мм — 100

    Длина ствола, клб — 56

    Сила отдачи, т — 30,16

    Угол ВН, град —8; +20

    Угол ГН, град — 360

    Скорость вертикального наведения, градус за один оборот маховика — 1

    Скорость горизонтального наведения, град/с — 20,2

    Толщина брони башни, мм — 125–200

    В башне установлено: 7,62-мм пулемет «Максим» — 1

    прицел ГТУР-5 — 1

    стабилизированный перископ ПБУР-1 — 1

    Вес установки, т — 85,7

    Расчет с погребами, чел — 5

    Скорострельность, выстр/мин — 15

    Режим огня (с учетом охлаждения), выстр/час — 240


    Снаряд весом 15,6 кг при начальной скорости 900 м/с имел дальность 15 000 м.

    Бронебойный снаряд по нормали на дистанции 1000 м пробивал 150-мм броню, а на дистанции 2000 м — 100–120-мм.

    В 1947 г. в ОКБ-172 была спроектирована 100-мм одноорудийная скрывающаяся башенная установка БЛ-107 для укрепрайонов. Дело кончилось техническим проектом.

    Вращающаяся часть БЛ-107 была разделена на:

    а) вращающуюся неподъемную часть, состоящую из бронекупола с боевым стволом, механизмами наведения и др., лежащую на шарах опорного узла нормального типа;

    б) подъемную часть, состоящую из пушки и пулемета, заключенных в броневую коробку, которая скользила по направляющим вращающейся части и вращалась с ней в горизонтальной плоскости.

    Наводка осуществляется в скрытом положении. Подъем и спуск башни производились с помощью гидравлических устройств в течение 5 с, был и дублирующий ручной привод.


    Данные установки БЛ-107

    Калибр, мм — 100

    Длина ствола, клб — 56

    Сила сопротивления отката, т — 22.5

    Угол ВН, град —6; +10

    Угол ГН, град — 360

    Скорость вертикального наведения, град за 1 оборот маховика — 1

    Скорость горизонтального наведения, град/с — 20

    Высота подъема башни, мм — 1030

    Время подъема и спуска, с — 5

    Толщина брони башни, мм — 100–200

    В башне установлен пулемет «Максим» — 1

    Вес установки, т — 78,0

    Скорострельность, выстр/мин — 20

    Режим огня (с учетом охлаждения), выстр/час — 315

    Расчет, чел — 6


    Снаряд весом 15,6 кг при начальной скорости 900 м/с имел дальность 15 000 м.

    Бронебойный снаряд по нормали на дистанции 1000 м пробивал 150-мм броню, а на дистанции 2000 м — 100–120-мм.

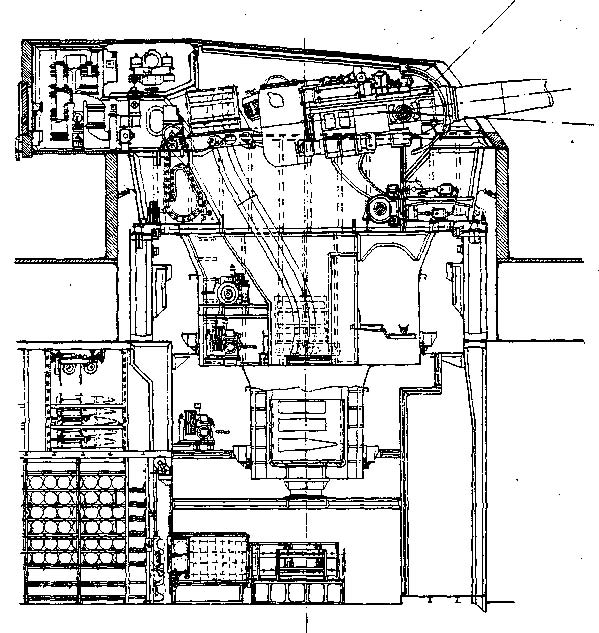

    В ОКБ-172 спроектировали одноорудийную башенную установку БЛ-117 для укрепрайонов. По состоянию на 1947 г. был закончен технический проект и начато изготовление рабочих чертежей. Проект имел два варианта: для 100-мм пушки и для 130-мм пушки.

    Интересной особенностью башни было перемещение бронекупола посредством торсионно-клинового устройства при попадании в башню снаряда.

    Поворотный механизм башни имел электрический привод с амплитудной схемой управления.

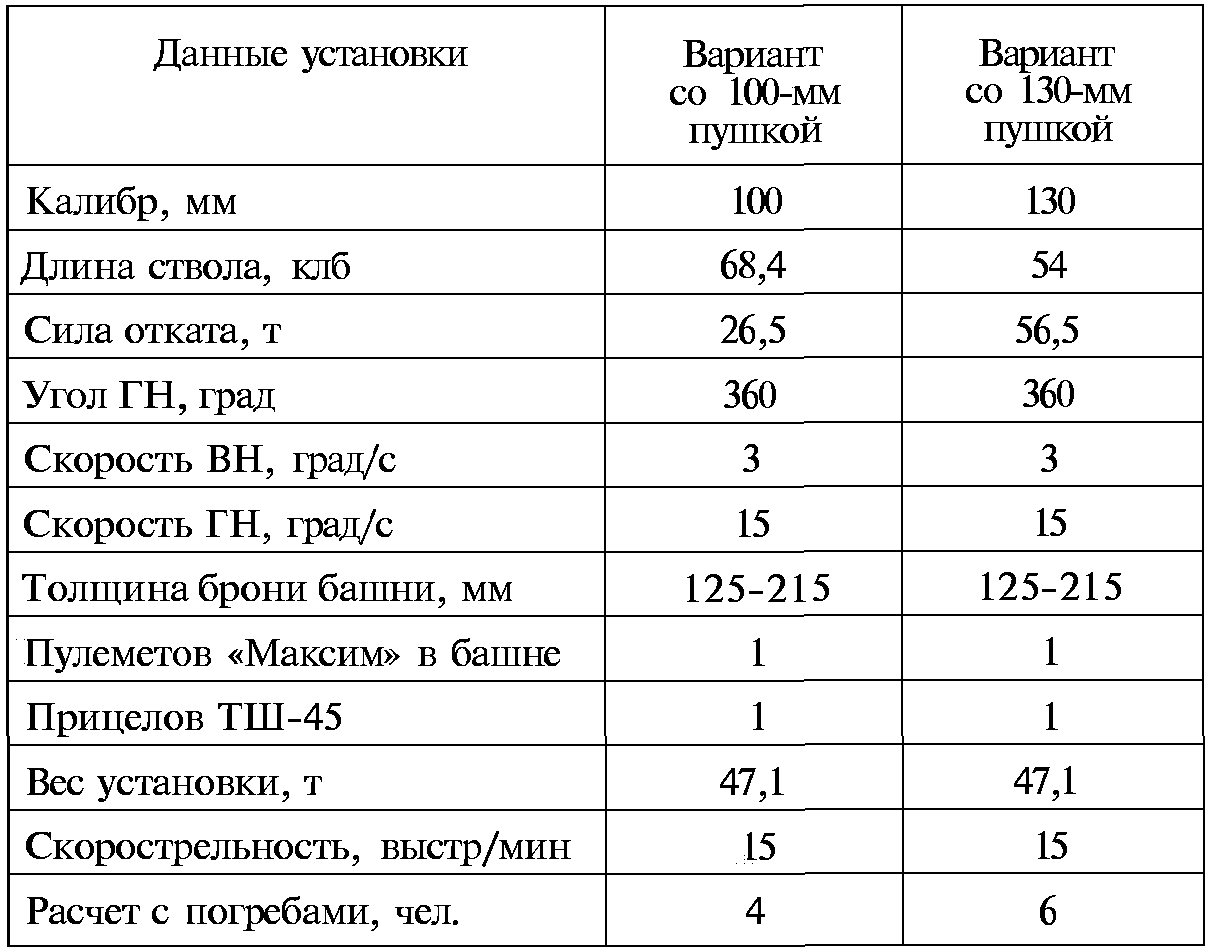

    Таблица 45. Данные установки БЛ-117

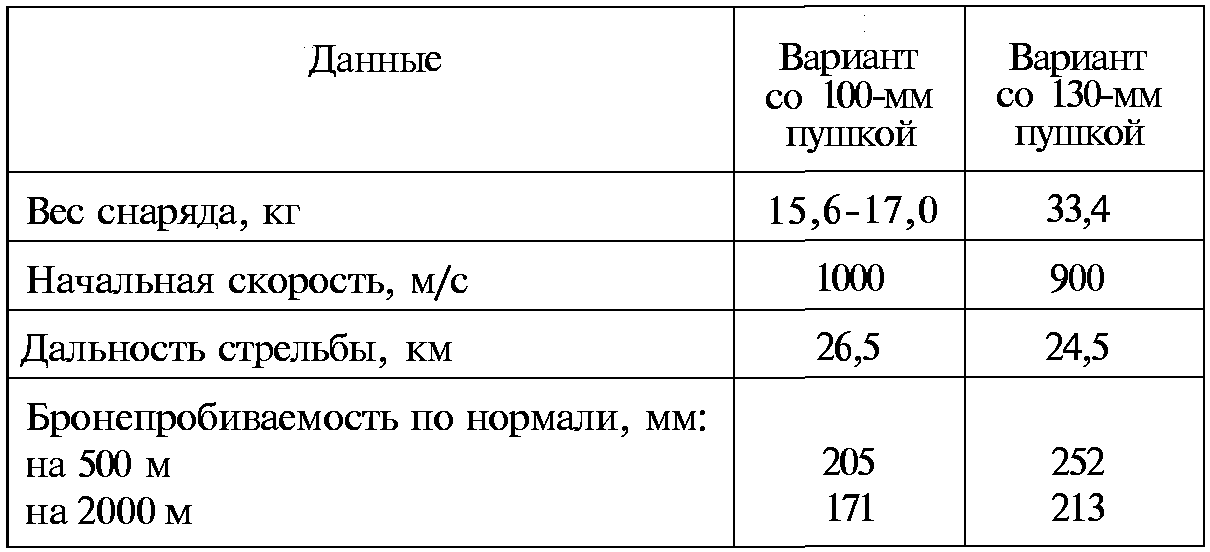

    Таблица 46. Баллистические данные БЛ-117

    В конце 1950-х — начале 1960-х годов продолжалось проектирование башенных установок для укрепрайонов. Известны проекты завода № 172: 100-мм пушки М-67 и 122-мм пушки М-66 для башенных установок.

    Работы ОКБ-172 были отмечены в совершенно секретном докладе Сталину, посвященному 10-летию функционирования ОКБ. Доклад этот заслуживает того, чтобы его привести почти полностью.

    «Исполнилось 10 лет со дня основания и организации в системе МВД СССР и MB СССР ОСОБОГО КОНСТРУКТОРСКОГО БЮРО по проектированию артиллерийских систем силами заключенных специалистов.

    За время своей деятельности ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО 4-го спецотдела МВД СССР (ОКБ-172) выполнило важнейшие правительственные задания по проектированию артиллерийского вооружения, разработав 23 крупных проекта и выполнив свыше 60 научно-исследовательских работ.

    ОКБ-172 разработаны конструкции следующих артиллерийских систем: 45-мм противотанковая пушка образца 1942 г. (М-42), 76-мм полковая пушка (ОБ-25), 130-мм двухорудийная башенная артиллерийская установка (БЛ-2ЛМ), 130-мм двухорудийная башенная артиллерийская установка для мониторов (Б-2-ЛМТ), 152-мм морская установка (МУ-2), 100 мм башня для укрепления районов (БУР-10).

    Указанные системы приняты на вооружение и использованы в ходе Отечественной войны, показав отличные результаты.

    В настоящее время Особое конструкторское бюро № 172 успешно ведет работы по проектированию новых мощных артиллерийских установок для Военно-Морского Флота, укрепленных районов и Сухопутных сил Советской Армии: в 1948 г. закончены испытания на полигоне новой 180-мм одноорудийной береговой башенной артиллерийской установки (МУ-1) и успешно продолжает работать над проектами: 130-мм двухорудийными универсальными корабельными башенными установками (БЛ-109 и БЛ-110), 152-мм трехорудийной универсальной башенной установкой (БЛ-118), 130-мм бронебашенной установкой для укрепления районов (БЛ-117) и др.

    Учитывая большую и плодотворную работу, проведенную Особым конструкторским бюро № 172 за время своей деятельности, просим Вашего согласия представить:

    1. К награде ОКБ-172 орденом Трудового Красного Знамени.

    2. Наиболее отличившихся оперативных сотрудников МВД СССР и вольнонаемных работников ОКБ-172 наградить орденами и медалями Советского Союза в количестве 30 чел.

    3. Особо отличившихся специалистов, работающих после отбытия срока наказания в ОКБ-172 по вольному найму, к СНЯТИЮ СУДИМОСТИ в количестве 10 чел.

    (МИНИСТР ВООРУЖЕНИЯ Союза ССР) ((Устинов)) (МИНИСТР ВНУТРЕННИХ ДЕЛ Союза ССР) ((Круглов)) (КОМАНДУЮЩИЙ АРТИЛЛЕРИЕЙ СУХОПУТНЫХ ВОЙСК ГЛАВНЫЙ МАРШАЛ АРТИЛЛЕРИИ) ((Воронов)) (ГЛАВНОКОМАНДУЮЩИЙ ВОЕННО-МОРСКИМИ СИЛАМИ АДМИРАЛ) ((Юмашев)) (НАЧАЛЬНИК ИНЖЕНЕРНЫХ ВОЙСК СВ. МАРШАЛ ИНЖЕНЕРНЫХ ВОЙСК) ((Воробьев)»[77])

    Ликвидация ОКБ-172

    5 марта 1953 г. умер Сталин. В апреле 1953 г. советское правительство принимает решение о расформировании ОКБ-172. Само это постановление и сопутствующие документы до сих пор совершенно секретны, но по косвенным признакам можно предположить, что инициатором расформирования ОКБ стал Л. П. Берия.

    Как вспоминал В. К. Акулов: «В начале мая на территорию ОКБ въехало несколько „воронков“, и нас стали грузить в них для перевозки в другие лагеря». Действительно, часть зэков этапировали в лагерную зону Металлостроя (Лагпункт Ленинградского УИТЛК, ныне учреждение УС20/5), где их использовали в КБ, работавшим по гражданским заказам (на базе института Гипрониинеруд). Часть зэков была освобождена в апреле-мае 1953 г.

    Освобожденные заключенные вместе с вольнонаемными сотрудниками были переведены в ОКБ-43 Министерства оборонной промышленности. Об этом КБ я расскажу в следующей главе.

    Перечень работ ОКБ-172 с 1938 по 1947 год

    I. Корабельные и береговые орудия

    1938–1940 годы

    Б-31 — 130-мм двухорудийная башенная установка для лидеров. Работы прекращены в августе 1940 г. на стадии технического проектирования.

    Б-2-У — 130-мм двухорудийная башенная установка для лидеров. См. текст.

    ПС-305 — Полигонный станок для отстрела 305-мм пушки Б-50. В 1940 г. начато изготовление станка.

    МУ-2 — 152-мм пушка. См. текст.

    1941 год

    МК-15 — Трехорудийная 305-мм башенная установка для тяжелых крейсеров типа «Кронштадт». Рабочий проект не закончен (рис. 8.6).


    Рис. 8.6. 305-мм башенная установка МК-15 для крейсеров пр. 69.


    МБ-20 — Трехорудийная 305-мм башенная установка (на базе МК-15) для береговых установок. Рабочий проект не закончен.

    БПУ-14 — Одноорудийная 356-мм береговая башенная установка. Выполнена эскизная схема.

    МУ-2 — Установка на железнодорожном транспортере. Батарея таких орудий вела бои под Сталинградом.

    1942 год

    ВМ-42 — 45/68-мм/клб универсальная полуавтоматическая палубная установка весом 720 кг.

    ОБ-21 — Двухорудийная 152-мм башенная установка для мониторов. Разработан эскизный проект.

    ОБ-23 — 152-мм палубная установка для мобилизованных судов торгового флота.

    1943 год

    Б-2-ЛМТ — 130-мм установка. См. текст.

    Б-2-У-ТЛ — 130-мм установка. См. текст.

    1944 год

    У-2–130 — Двухорудийная 130-мм универсальная башенная установка.

    БЛ-104 — 85-мм универсальная пушка для подводных лодок на базе 85-мм зенитной пушки обр. 1944 г. Выполнена эскизная схема.

    БЛ-105 — 130-мм одноорудийная установка. Выполнен аванпроект.

    1945 год

    БЛ-101 — Двухорудийная 130-мм стабилизированная башенная установка. Выполнен технический проект.

    БЛ-102 — 130-мм одноорудийная установка с картузным заряжанием. Выполнен эскизный проект.

    МУ-1 — 180-мм установка. См. текст.

    БЛ-111 — Одноорудийная 130-мм универсальная установка. Выполнен эскизный проект.

    БЛ-114 — Одноорудийная 122-мм башенная установка для речных мониторов. Выпущен аванпроект.

    1946 год

    БЛ-109 — Двухорудийная 130-мм универсальная башенная установка. См. текст.

    БЛ-110 — Двухорудийная 130-мм универсальная башенная установка. См. текст.

    БЛ-112 — Двухорудийная 152-мм башенная установка для речных мониторов. См. текст.

    БЛ-113 — Одноорудийная 152-мм башенная установка для речных мониторов. См. текст.

    БЛ-115 — 152-мм установка. См. текст.

    БЛ-118 — 152-мм установка. См. текст.

    1947 год

    МУ-1-Б — МУ-1 в башенной установке. См. текст.

    БЛ-200 — Система дистанционного управления механизмами наведения 130-мм артустановок БЛ-109 и БЛ-110. Изготовлены экспериментальные образцы.

    II. Артиллерия укрепленных районов

    1940 год

    БУР-10 — Одноорудийная 76-мм установка. См. текст.

    БУР-20 — 45-мм установка. См. текст.

    БУР-30 — 45-мм установка. См. текст.

    1941 год

    БМБ-1 — Броневая башня для 120-мм миномета. (Работа Томской группы.)

    1943 год

    БУР-ЮС — Башенная 85-мм установка. См. текст.

    1946 год

    БЛ-106 — 100-мм установка. См. текст.

    1947 год

    БЛ-107 — 100-мм установка. См. текст.

    БЛ-116 — Скрывающаяся башенная установка для двух пулеметов «Максим» и пневматического гранатомета. Толщина брони — 40–90 мм. Высота подъема башни — 500 мм. Вес установки — 9,5 т. Расчет — 2 человека.

    БЛ-117 — 100-мм и 130-мм установки. См. текст.

    III. Артиллерия сухопутных войск

    1939 год

    БЛ-39 — 203-мм гаубица. См. текст.

    БЛ-40 — 85-мм автоматическая зенитная пушка. Выполнен эскизный проект.

    ЦЕА — Снаряды с поддоном для экстрадальней стрельбы к стволам ЦЕА.[78] Выполнены исследования и созданы опытные образцы.

    1940 год

    БЛ-140 — Спаренная 100-мм стационарная зенитная пушка, предназначенная для береговой обороны и ПВО страны. Механизмы установки имели электроприводы. Боеприпасы и баллистика от 100-мм зенитной пушки 73К. Изготовление опытного образца БЛ-140 было начато на Кировском заводе в Ленинграде, но в июле 1941 г. прекращено.

    1941 год. Работы Томской группы

    БК-76 — Подкалиберный бронебойный снаряд. Работы велись с конца 1941 г.

    БК-45 — Подкалиберный бронебойный снаряд. Работы велись с конца 1941 г.

    Б-38-Т — 152-мм корабельная пушка Б-38 на железнодорожном транспортере. Выполнен эскизный проект.

    Б-24 — 100-мм корабельная пушка Б-24 на полевом лафете. Выполнен эскизный проект.

    МУ-2/Б-4 — Установка корабельной 152-мм пушки МУ-2 на гусеничный лафет от 203-мм гаубицы Б-4. Выполнен эскизный проект.

    МУ-2/П — Установка корабельной 152-мм пушки МУ-2 на возимом основании. Выполнен эскизный проект.

    Б-38/Б-4 — 152-мм корабельная пушка Б-38 на лафете гаубицы Б-4. Выполнен эскизный проект.

    РС-450 — Реактивный 450-мм снаряд. Выполнен эскизный проект.

    ОМ-450 — 450-мм миномет с противооткатными устройствами. Выполнен эскизный проект.

    М-400 — 400-мм миномет. Выполнен эскизный проект.

    БМ-450 — Безоткатная 450-мм мортира. Выполнен эскизный проект.

    1942 год. Работы ОКБ-172 в Перми

    М-42 — 45-мм ПТП обр. 1942 г. См. текст.

    В-42 — 45-мм танковая пушка. См. текст.

    ОБ-22 — 450-мм миномет. (В некоторых документах именовался ОБ-20.) Длина ствола — 11 клб. Вес системы — 14,5 т. Скорострельность — 1 выстр/мин. Мина весом 750 кг имела начальную скорость 257 м и дальность 6 км. Выполнен техпроект.

    ПМ-1 и ПМ-2 — Наложение ствола 122-мм мортиры на лафет полковой пушки обр. 1927 г. Изготовлены опытные образцы.

    1943 год

    ВТ-43 — 45-мм танковая пушка. См. текст.

    ОБ-25 — 76-мм полковая пушка обр. 1943 г. См. текст.

    ОБ-24 — 76-мм пехотное орудие. Выполнен эскизный проект.

    ОБ-45 — 45/30-мм противотанковая пушка с коническим стволом (по образцу германских пушек). Выполнен эскизный проект.

    ОБ-46 — 57-мм противотанковая пушка. Длина ствола 106 клб (!). Угол ВН ?5°; +25°, ГН 54°. Вес в боевом положении 1170 кг. Бронебойный снаряд весом 3,14 кг имел начальную скорость 1175 м/с, а подкалиберный снаряд весом 1,76 кг имел начальную скорость 1490 м/с и бронепробиваемость 200 мм по нормали. Выполнен технический проект.

    МТ — 450-мм сверхмощный миномет на железнодорожном транспортере. Выполнена эскизная схема.

    ПМ-3 — Наложение ствола 122-мм мортиры на лафет 76-мм полковой пушки. Выполнен техпроект.

    ОБ-30 — 122-мм легкая корпусная пушка. Выполнена эскизная схема.

    СУ-2–122 — Спаренная 122-мм самоходная гаубица. Выполнена эскизная схема.

    СУ-2–76 — Спаренная 76-мм самоходная пушка. Выполнена эскизная схема.

    БК-203 — 203-мм бетонобойный кумулятивный снаряд. Выполнен рабочий проект.

    ЗИС-З-В — Модернизация 76-мм дивизионной пушки ЗИС-3. Изготовлен опытный образец.

    ОБ-29 — 240-мм тяжелый миномет. Вес мины — 125 кг. Дальность стрельбы — от 250 до 7000 м. Вес в боевом положении — 3,5 т. Выполнен эскизный проект.

    1944 год

    БЛ-7 — 152-мм пушка. См. текст.

    БЛ-8 — 152-мм пушка. См. текст.

    БЛ-9 — 122-мм пушка. См. текст.

    БЛ-10 — 152-мм пушка. См. текст.

    БЛ-11 — 76-мм тяжелая пушка обр. 1943 г. с клиновым затвором. Выполнен опытный образец.

    БЛ-12 — 152-мм самоходная пушка МЛ-2 °CМ.

    БЛ-14 — 76-мм противотанковая пушка. См. текст.

    БЛ-17 — 120-мм штурмовой миномет. Выполнен эскизный проект.

    БЛ-18 — 50-мм полуавтоматический штурмовой миномет. Выполнен эскизный проект.

    БЛ-19 — 85-мм противотанковая пушка. См. текст.

    БЛ-20 — 122-мм самоходная пушка. См. текст.

    ОБ-40 — Экспериментальный 122-мм ствол с конической насадкой. Выполнен опытный образец.

    М-42-П — Упрощенная полуавтоматика к 45-мм противотанковой пушке обр. 1942 г. Запущена в валовое производство.

    1945 год

    БЛ-25 — 85-мм дивизионная пушка. См. текст.

    БЛ-26 — 45/30-мм экспериментальный конический ствол и снаряды к нему. Выполнен опытный образец.

    БЛ-28 — Опытная установка автоскрепления стволов. Выполнен рабочий проект.

    1946 год

    БЛ-15 — 76-мм авиационная автоматическая пушка. Выполнен технический проект.

    БЛ-24 — 203-мм мортира. См. текст.

    БЛ-29 — Ствол с литым казенником и клиновым затвором к 152-мм пушке-гаубице МЛ-20. Изготовлен опытный образец.

    БЛ-33 — 50-мм гладкий ствол для зенитных установок. На заводе № 92 изготовлен опытный образец. Длина ствола — 150 калибров (!!!). Вес снаряда — 2,2 кг, начальная скорость — 1700–1920 м. Рабочее давление в канале ствола — 5200 кг/см2.

    БЛ-123 — 23-мм автоматическая авиационная пушка с темпом стрельбы 700–800 выстр/мин. Вес снаряда — 200 г, начальная скорость — 910–920 м/с. Вес пушки — 31 кг. В 1946 г. выполнен рабочий проект. Дальнейшая судьба пушки неизвестна.


    Примечания:



    6

    См. Халиков А. Х. Монголы, татары, Золотая Орда и Булгария. — Казань: Фэн, 1994.



    7

    Мифтахов 3.3. Курс лекций по истории татарского народа (1225–1552 гг.). — С. 261.



    62

    ОГПУ — Объединенное государственное политическое управление, с 1934 г. включено в НКВД (Наркомат внутренних дел) и переименовано в Главное управление госбезопасности.



    63

    ВСНХ — Высший совет народного хозяйства.



    64

    Стецовский Ю. История советских репрессий. — М.: 1997. Т. 2. С. 166–167.



    65

    Коржаков А. В. Ельцин: от рассвета до заката. — М.: Интербук, 1997.



    66

    Все эти орудия к 1 января 1917 г. состояли в системе ПВО… Царского Села, куда германские аэропланы физически не могли долететь.



    67

    Формально на вооружении дивизий имелись и 76-мм зенитные пушки обр. 1931 г. (фирмы «Рейнметалл»), но в большинстве дивизий их не было, и к тому же они не могли бороться с низколетящими самолетами.



    68

    Эту фразу с 1960 г. постоянно цитируют поклонники Тухачевского, но они не потрудились прочитать дальше: «…против классово-неоднородного противника». То есть не нужно создавать эффективное оружие, главное — напугать классово-неоднородного противника, и тогда рабочие и крестьяне в мундирах противника сами обратят штыки против своих офицеров.



    69

    Приказ наркома внутренних дел СССР № 00 240 от 20.04.1938 г. Москва.



    70

    В большинстве документов того времени инициалы, к сожалению, не приводятся.



    71

    Автор же работал с документами других КБ, отчетами полигонов и т. п. и буквально по крупинкам собрал материалы по ОТБ.



    72

    Собственного индекса ОТБ тогда еще не имело.



    73

    БЛ — Берия Лаврентий, индекс изделий ОКБ-172. Все они после ареста (убийства?) Берии получили другие индексы.



    74

    АНИОЛМИ — артиллерийский научно-исследовательский опытный Ленинградский морской институт.



    75

    АНИОП — Артиллерийский научно-исследовательский опытный полигон.



    76

    Коэффициент прочности.



    77

    ГАРФ, ф. 9401, оп. 2, д. 200.



    78

    Стволы с двумя-четырьмя глубокими нарезами до 20 % и более.









    Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

    Все материалы представлены для ознакомления и принадлежат их авторам.
