Трактор «Холт»


Боевая вездеходная машина теперь не казалась беспочвенной фантазией. Двигатель внутреннего сгорания, уже пришедший в армию, нужно было вывести теперь на поле боя, соединив с вездеходным движителем. Одним из первых в Великобритании это обосновал военный инженер подполковник Эрнест Суинтон (ErnestO. Swinton), прикомандированный к штабу британской экспедиционной армии. Еще будучи военным корреспондентом на русско-японской войне, Суинтон оценил действенность пулеметного огня и заграждений, он участвовал в составлении официального британского описания той войны. Военные наблюдения вкупе с опытом инженера подвигли его уже в октябре 1914 года обратиться в Комитет имперской обороны с предложением использовать в боевых целях шасси трактора «Холт», испытания которого он наблюдал близ Антверпена. Поддержки Суинтон добился не сразу. Военный министр фельдмаршал лорд Г. Китченер оставил его письмо без ответа, хотя в Андершоте специально испытали «Холт» с двигателем в 75 л.с. Но Суинтон, в отличие от «водопроводчика из Ноттингема»,

имел связи и умел использовать их в интересах дела. Поступали и другие предложения. В ноябре упомянутый капитан Туллок, управляющий пороховой компании в Чильворте, обратился к секретарю Комитета имперской обороны подполковнику Хэнкей с предложением постройки «сухопутного крейсера». В декабре адмирал Бэкон предложил «мостовой трактор» для преодолений заграждений, а коммодор Мюррей Суэттер – пехотный броневой щит на гусеничной самоходной платформе, разработанной руководителем компании «Педрэйл Трэнспорт» Б. Диплоком. Суэттер обратил внимание на гусеничные машины еще до войны – в 1911 году он предлагал Р. Скотту взять их в антарктическую экспедицию. В время войны Суэттер стал одним из руководителей Королевской военно-морской авиационной службы (RNAS), а эта служба интересовалась бронемашинами для охраны своих береговых баз на континенте. В связи с этим был сформирован опытный отряд под именем 20-й эскадрильи RNAS. В феврале 1915 года трактор «Диплок» со щитом продемонстрировали на плац-параде Конной гвардии в Лондоне. Днем позже в Шобаринес испытали «Холт» с «утяжеляющим» прицепом – из-за прицепа трактор не смог преодолеть устроенных препятствий, и чины военного министерства сочли проект бесперспективным.


Трехгусеничный трактор «Киллен-Страйт» с бронекорлусом автомобиля «Осин» и башней от «Ланчестера»

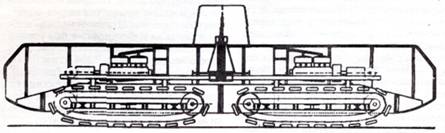

Проект «Сухопутного корабля Педрэйл» Диплока и Суэттера – видна попытка использования двух стандартных тракторных шасси вместо разработки новой ходовой части


В это же время полковник Р. Кромптон, занимавшийся механическим транспортом еще в 1860-х годах в Индии, предложил «машину, переступающую окопы» – большой трактор с бронированным кузовом для перевозки пехоты через нейтральную полосу и передовые окопы. Также отвергнутый военным министерством, он обратился в Адмиралтейство. И не случайно. Из влиятельных членов Комитета имперской обороны эти проекты нашли сочувствие у первого лорда Адмиралтейства (морского министра) Уинстона Леонарда Спенсера Черчилля. Возможно, тут повлиял его опыт участия в операции бронепоездов в бытность военным корреспондентом во время англо-бурской войны. 5 января 1915 года Черчиль в письме премьер-министру Асквитту перечислил ряд новинок, которыми стоит заняться – бронированные паровые тракторы, подвижные щиты, дымовые завесы. Тогда же Суинтон и Туллок в докладе в военное министерство предложили строить два типа вездеходных машин – «сухопутные крейсера» и «легкие сухопутные истребители», заранее разделяя машины по решаемым задачам.

20 февраля 1915 года при Адмиралтействе создали «Комитет по сухопутным кораблям», который возглавил директор Управления морского строительства Юстас Теннисон Д’Энкур. В Комитет вошли полковник Кромптон, энергичный лейтенант (в штатской жизни – банкир) Альберт Стэрн, офицеры RNAS. Термин «сухопутный корабль» (landship) не стал официальным, но слово «флот» англичане применяют по отношению к бронетанковой технике по сию пору. Впервые Комитет собрался 22 февраля. Единства взглядов на «сухопутные корабли» среди членов Комитета не было, многие имели собственные проекты.

Уже 4 марта в Комитет поступил новый проект, разработанный Диплоком по идее Суэттера. «Сухопутный корабль Педрэйл» представлял собой бронекорпус, установленный на две самостоятельные гусеничные платформы, каждая с двигателем в 46 л.с. «Корабль» должен был иметь массу 25 т, противопульное бронирование, поворотную башню, поворачивать за счет поворота платформ относительно друг друга. Комитет отверг этот проект, но им занялся Департамент окопной войны, было построено и испытано одно шасси, на чем история проекта закончилась. Комитету по сухопутным кораблям пришлось рассмотреть и проект «Сухопутного крейсера» коммандера RNAS Хеттерингтона, видимо, вдохновленного Гербертом Уэллсом. «Крейсер» впечатлял – на три колеса диаметром 12 м, 80-мм броня, шесть 102-мм орудий в трех башня и 12 пулеметов. Расчетная масса «крейсера» достигла 10ОО т, к тому же гигант высотой 14 м был бы прекрасной мишенью для артиллерии. Проект также отвергли. В марте очередной высококолесный проект (диаметр колес 4,5 м) представил Кромптон, причем к работе над ним привлекли лейтенаната Вильсона и инженера Триттона (см. далее). Вскоре сам Кромптон, побывав на фронте, признал «Большое Колесо» бесперспективным.

Коммодор Суэттер привлек к работе знакомого с гусеничными тракторами лейтенанта Мак Фи. Разработанное Мак Фи вместе в Несфильдом гусеничное шасси не довели даже до рабочего прототипа, но в проекте появился высокий гусеничный обвод для преодоления вертикальных препятствий. В конце апреля Кромптон, с согласия Суэттера, направил в США Дж. Филда для отбора гусеничных шасси. Наибольшее внимание вызвали трехгусеничный трактор «Киллен- Страйт» и двухгусеничный «Буллок», в принципе аналогичный «Холт».

Д’Энкур и Черчиль поддержали идеи Суинтона, который, не дождавшись ответа от Китченера, 4 июня направил командующему британскими экспедиционными силами во Франции генералу Дж.Френчу записку «О необходимости истребителей пулеметов». Френч под впечатлением огромных потерь живо откликнулся, а офицеры его штаба сформулировали требования к машине: противопульная броня, небольшие размеры, переход через воронки диаметром до 3,7 м и глубиной до 2 м, ров шириной 1,2 м, проволочные заграждения, скорость не менее 4 км/ч, запас хода до 6 часов, экипаж до 6 человек, пушка и два пулемета. Мнение фронтовиков наконец подействовало на чинов военного министерства, и 15 июня был образован Совместный комитет Армии и Флота под председательством директора фортификационных и строительных работ генерал-лейтенанта Скотт-Монкрифа. В комитет вошли полковник Генерального штаба Бэрд, полковник Хольден, майор Уиллер, однако инициатива разработок оставалась за представителями Адмиралтейства и RNAS. Вскоре Суинтон, назначенный секретарем Комитета имперской обороны, вернулся в Англию и занялся координацией работ по гусеничным боевым машинам.

30 июня во дворе лондонской тюрьмы «Уормвуд Скрабз» служащие 20-й эскадрильи RNAS продемонстрировали шасси американского «Киллен-Страйт» (с двумя приводными и одной управляемой гусеничными тележками). В июле на него в опытном порядке установили бронекорпус от бронеавтомобиля «Делано- Бельвиль», затем – корпус от «Остина» и башню от «Ланчестера». Дальнейших испытаний не проводили, но первая гусеничная бронированная машина появилась.


Официальный показ танка «Маленький Вилли» королю Георгу V


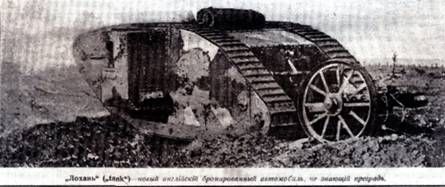

фото из журнала «Нива» за 1917 год


Тогда же Совместный Комитет, по инициативе лейтенанта Стэрна, обратился к машиностроительной фирме У. Фостера «William Foster amp; Со Ltd» в Линкольне (Линкольншир), имевший опыт сборки гусеничных «Горнсби», а также выпускавшей тяжелые колесные тракторы для артиллерии. Фирме дали заказ на разработку машины с использованием силового блока тяжелого трактора «Фостер- Даймлер» и шасси американского трактора «Буллок», доставленного в начале августа. Работой руководил управляющий фирмой инженер Уильям Триттон (William Tritton). Ранее он разрабатывал самоходный мост для преодоления окопов на базе колесного трактора OHMS «Фостер», но его испытания в январе 1915 года прошли неудачно. В помощь Триттону в Линкольн направили лейтенанта добровольческого резерва ВМС Уолтера Гордона Вильсона (Walter Gordon Wilson) -он зарекомендовал себя работой над бронированными транспортными машинами на шасси грузовиков для RNAS. Инженеров торопили – отпущенные Комитету средства заканчивались.

Продолжались административные трудности. В августе расформировали дивизион бронеавтомобилей и готовили к отправке на фронт 20-ю эскадрилью RNAS. Совместный комитет хотел даже обратиться к суфражисткам, но удалось убедить Адмиралтейство оставить 20-ю эскадрилью и увеличить ее штат с 50 до 600 человек. «Доброволицы», правда, пригодились в качестве сборщиц на заводе «Фостер». Работы шли в обстановке сугубой секретности. Сотрудники фирмы официально не числились «работающими на оборону», но не могли покидать территорию без особого разрешения, при малейшем подозрении в нелояльности увольнялись.

За 40 дней Триттон и Вильсон создали машину, считающуюся первым в истории танком. Впоследствии, правда, первенство оспаривали Кромптон, Мак Фи и Несфильд, хотя сам Вильсон признавал приоритет за Л. де Моллем – это и стало поводом для образования упомянутой комиссии парламента. К тому же еще в начале 1915 года бизнесмен Ф.С. Лоув из США пытался продать Комитету по сухопутным кораблям (хороша была все же секретность) чертежи 30-тонного бронированного трактора разработки Э.М. Виллока. Ответа Лоув не дождался, а позже обвинил англичан в плагиате. Комиссия однако признала «авторство» Триттона и Вильсона (Суинтон, впрочем, тоже получил потом лавры «отца танков»).

Машина «№1 Линкольн» представляла собой установленный на шасси «Буллок» коробчатый бронекорпус с грубым макетом башни – планировали установить вращающуюся башню с 40-мм автоматической пушкой «Виккерс» («Пом- Пом»). После испытаний 10 сентября Суинтон докладывал: «Морякам удалось соорудить первый экземпляр гусеничной машины, переезжающей через канавы шириной 4,4 фт и возвышения в 4 фт 6 дм и вертящуюся вокруг своей оси, как собака с блохой на хвосте». Но ходовая часть трактора оказалась слабой для таких нагрузок. Из трех вариантов решения – тросовая гусеница, армированная лента из суррогатного каучука, звеньевая гусеница с жесткой подвеской – Триттон и Вильсон выбрали последнее. Опорные катки, ведущее и направляющее колесо с гусеницей шириной около 500 мм смонтировали на отдельной броневой коробчатой раме. 28 сентября 1915 года закончили деревянную модель, а к концу ноября подготовили к испытаниям новый вариант машины. Он стал известен под прозвищем «Маленький Вилли» – работники фирмы усмотрели в ней внешнее сходство с Вильсоном. Машина имела массу 18,3 т, экипаж 4-6 человек, длину без хвоста 5,45, высоту 2,41 и ширину 2,8 м, толщину стенок корпуса 6 мм, двигатель мощностью 105 л.с. и двухскоростную коробку передач, скорость до 3,2 км/ч, задним ходом – 1 км/ч. В лобовой части выполнили установку под 7,7-мм пулемет «Виккерс», в бортах – лючки для стрельбы из личного оружия. Отверстие под башню заглушили крышкой. «Маленький Вилли» преодолевал ров шириной до 1,52 м («№1 Линкольн»- 1,2 м), в чем ему помогал колесный хвост, частично скопированный с управляемой «колесной тележки» тракторов «Холт» и «Буллок», стенку высотой 0,6 м(0,3 м), псдьем до 20 градусов. Однако Суинтон считал, что «Маленький Вилли» еще не отвечает боевым задачам – командование британских войск во Франции выдвинуло требования преодолевать ров в 2,44 м и стенку в 1,37 м.

Тогда в импровизированном бюро Триттона и Вильсона в номере отеля «Уайт Харт» в Линкольне родилась идея придать обводам гусеницы форму параллелограмма, а для увеличения высоты зацепа верхнюю ветвь пустить поверх корпуса. Поворотная башня слишком подняла бы центр тяжести машины, и установку вооружения решили вполне «по-морскому» – в бортовых спонсонах, т.е. выступающих бортовых казематах. Эту мысль якобы высказал Д’Энкур. Совместный комитет принял эту схему за основу, уточнив ряд требований (масса 22 т, ширина преодолеваемого рва 2,4 м, высота стенки – 1,4 м). В ноябре завод Фостера приступил к изготовлению машины, получившей название «Большой Вилли». Ее называли также «Кингз Сентипед» – «королевская сороконожка».

У. Черчилль к тому времени ушел из правительства из-за провала Дарданелльской операции и находился на фронте в качестве командира пехотного полка. 3 декабря он направил в штаб Френча докладную записку «Варианты наступления», в которой предлагал совместное использование бронированных гусеничных тракторов и пехоты под прикрытием колесных бронещитов. Записка попала к новому главнокомандующему генералу Дугласу Хейгу, который для ознакомления с вопросом командировал в Англию подполковника-инженера Хью Эллиса.


Тяжелый танк Mk.l «самка»


30 января 1916 года «Фостер» представила новую машину на испытания, о чем Д’Энкур известил Китченера. 2 февраля «Маленький» и «Большой Вилли» продемонстрировали в действии в Хеттфильдском парке имения лорда Сослбери министру снабжения Ллойд-Джорджу, военному министру Китченеру, министру иностранных дел лорду Бальфуру, начальнику штаба британских войск Робертсону, лордам Адмиралтейства, Эллису. Машины преодолевали рвы, воронки, эскарп. «Большой Вилли» произвел и большее впечатление. Китченер остался при своем мнении: «Эта прелестная дорогая механическая игрушка не поможет выиграть войну». Полковник Кромптон презрительно окрестил машину «слизняком». Но Хейг, познакомившись с докладом Робертсона и Эллиса, уже 8 февраля просил передать армии первые же 40 штук.

Термин «танк» появился 24 декабря 1915 года в проекте решений Комитета имперской обороны, подготовленных Суинтоном, и подполковником Дейли-Джонсоном и стал детищем секретного делопроизводства. В целях сохранения тайны распространялись слухи, что англичане выполняют заказ русской армии на «полевые емкости для воды» (сначала хотели упомянуть Месопотамию, но ее англичане успели потерять). Из предложенных названий «цистерна», «резервуар» и «танк» (tank – «бак», «емкость») выбрали последнее. При перевозке первых танков на них писали по-русски: «Осторожно. Петроградъ». Отметим, что в самой России поначалу либо прямо использовали английское «tank», либо переводили его как «лохань». Когда во время гражданской войны танки попали в Россию, слово «танк» утвердилось у нас окончательно.

12 февраля прошли уже официальные испытания «Большого Вилли». Поскольку это был первый образец, прародитель, за ним утвердилось прозвище «Мать» (Mother). 28,45-тонный танк (выдержать требования по массе не удалось) приняли на вооружение под обозначением Мк I («Марка Один»). Министерство снабжения, отказавшееся в декабре утвердить строительство танков, в феврале выдало заказ на 100 Mk I, хотя Суэттер и Суинтон считали необходимым 3000. Поскольку заводу Фостера это было не под силу, заказ распределили так – 25 Фостеру, 75 «Метрополитэн Кэриэдж, Вэгон энд Файненс Компани Лимитэд». Представителем Комитета в эту компанию назначили Вильсона (впоследствии вагоностроительные заводы не раз будут становиться танковыми).

Суинтон составил «Заметки об употреблении танков». Основные положения: не использовать танки раньше, чем их будет достаточное количество, применять на широком фронте, внезапно, без долгой артиллерийской подготовки, на подходящей для движения местности. Массирование, внезапность, танкодоступная местность – три основных принципа, не сразу осознанные военным руководством, но полностью подтвердившиеся опытом. Суинтон обосновал и принципы взаимодействия танков с пехотой и артиллерией.

При Комитете имперской обороны образовали Комитет снабжения танками под председательством лейтенанта Стэрна. Бюрократическая машина заработала – вскоре появился еще и Департамент снабжения танками при Министерстве снабжения, которому решили подчинить Комитет. Приняв танки, сухопутные войска перевели к себе и специалистов – в марте 1916 года Стэрн и Вильсон из флотских лейтенантов стали армейскими майорами. В конце августа образовался Департамент поставок механического вооружения. Его председатель майор Стэрн отвечал за дальнейшую разработку, производство и поставку танков.


Тяжелые «ромбовидные» танки

Тяжелые «ромбовидные» танки составили семейство, включившее серии Mk l-Mk IV, Mk V – Mk V**, танки Mk VII, Mk IX и ряд опытных машин.


Тяжелые танки серии Mk l-Mk IV

Схема компоновки Mk I сложилась в процессе разработки, когда «Маленький Вилли» обрастал новой ходовой частью и спонсонами. Корпус танка состоял из пяти основных частей – собственно корпус, боковые выступы гусеничного хода и два спонсона. Корпус в целом повторял коробчатую форму «Маленького Вилли» и внутри походил на машинное отделение боевого корабля – даже деревянный настил пола напоминал палубу. Высота внутреннего помещения около 2 м позволяла продвигаться по нему, не пригибаясь, но в остальном оно было чрезвычайно тесно. Большую его часть занимали двигатель и трансмиссия. Перед двигателем размещалось отделение управления. Экипаж составляли 8 человек – офицер (обычно лейтенант или второй лейтенант) и 7 нижних чинов. Водитель (специальность механик-водитель появилась чуть позже) размещался в рубке справа, командир – слева чуть выше. По сравнению с «Матерью», рубку у Mk I увеличили, дабы обеспечить хоть какой-то обзор. В проходах и спонсонах располагались наводчики и заряжающие (или пулеметчики), сзади у бортов – помощники водителя. В отличие от первых экземпляров «Матери» и «Большого Вилли», собиравшихся из котельного железа или катаной неброневой стали, корпус Мк1 собирали из листов катаной брони. Делали корпус так: листы мягкой стали нарезали, сверлили в них отверстия под заклепки, затем закаливали и с помощью болтов и заклепок скрепляли уголками и стальными полосами.

В апреле 1916г. Суинтон предложил выполнить половину заказанных танков пулеметными – это отвечало задачам танков и ускорению производства. Так появилось деление танков на «самцов» (пушечные или пушечно-пулеметные) и «самок» (пулеметные). Задачей последних было подавление пехоты в окопах и прикрытие «самцов» от ее атак.

Поскольку начальник Управления вооружений отказался выделять артиллерийские орудия для «сомнительных» машин, Адмиралтейство выделило морские 57-мм (6-фунтовые) скорострельные пушки «Гочкис» с длиной ствола 40 калибров. Пушка имела кожух ствола, вертикальный клиновый затвор, гидравлический тормоз отката (сверху ствола) и пружинный накатник (под стволом). Предельная скорострельность составляла 15-20 выстр./мин, эффективная дальность – до 1800 м (разумеется, при стрельбе с места). Прицел – оптический. В спонсоне пушка монтировалась на тумбовой установке. Вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. На вращающуюся часть цапфами укладывалась люлька качающейся части. Для наводки служил рычаг-правило, для управления огнем – пистолетная рукоятка со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имеющий вертикальные вырезы для пушки и прицела. Вырез для пушки закрывал щиток, связанный с люлькой. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или просто камней. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны – в коробках с внутренней стороны щитов установок. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле – фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона. Кроме пушек «самцы» вооружались 3-4 пулеметами «Гочкис» – производство ручных пулеметов французской системы «Гочкис» англичане начали в Ковентри в 1915 году. Питание пулемета-от жесткой ленты на 30 патронов, охлаждение ствола – воздушное, боевая скорострельность – до 150 выстр/мин. Огонь из лобового пулемета вел командир. Амбразуры пулеметов снабжали откидными крышками – на случай извлечения пулемета. Сзади в спонсоне выполняли дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием – экипажи проходили специальные курсы стрельбы из них. Действительно – в бою окруженным танкистам приходилось отстреливаться от пехотинцев противника.

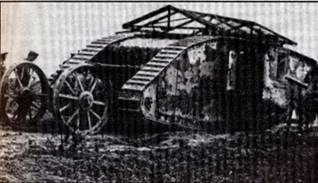

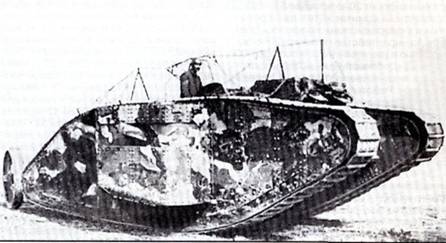

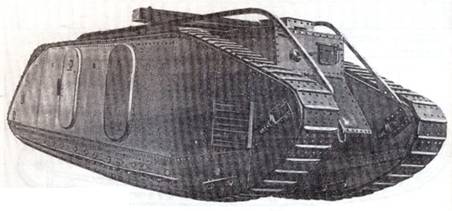

Танк Mk I «самец» с проволочной сеткой («Обезьяньей клеткой») на крыше.

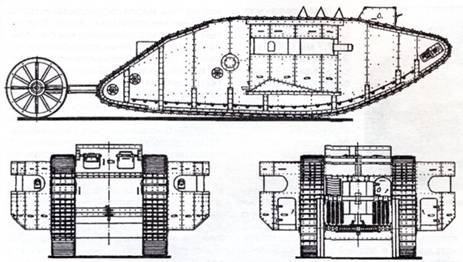

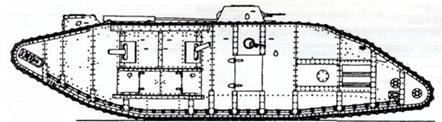

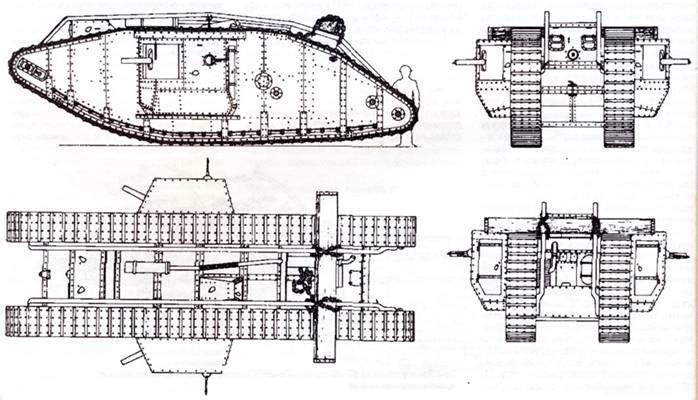

Прекции танка Mk I «самец»


Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1- 2 пулеметами «Гочкис». Каждый спонсон нес по два «Виккерса» в цилиндрических установках с бронировкой кожуха ствола. «Виккерс» – основной пулемет британской армии – имел питание от звеньевой ленты, боевую скорострельность до 300 выстр. /мин, водяную систему охлаждения ствола, был громоздок. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но для этого танки и строились. Командиру было крайне трудно управлять огнем.

Двигатель и коробка передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного для ВМС. Марка «Даймлер» не должна удивлять – компания «Инглиш Даймлер Мотор» была основана в Ковентри еще в 1896 году. Карбюраторный 6-цилиндровый бесклапанный двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси и занимал пространство 1 х1,5x0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор-от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками боковых выступов. Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся-на дне воронки, например-подача бензина прерывалась, и экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно – был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка разможжила ему голову.

Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор – на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали двухскоростную бортовую (вторичную) коробку передач. Бортовые коробки понадобились ради 3-й и 4-й скоростей – на разработку новой основной коробки передач не было времени. Скорости движения – от 1,2 до 6,4 км/ч, средняя по полю-3,2 км/ч, заднего хода – 1,2 км/ч. Привод ведущих колес заднего расположения осуществлялся через цепную передачу (цепь Галля) и однорядный шестеренчатый редуктор. Открытая бортовая передача быстро забивалась грязью.

Сзади к танку шарнирно крепился хвост – на Х-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал хвост к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота -тросовая тяга и шарнирные рычаги. Хвост служил для увеличения ширины перекрываемого рва, поворота, а также в качестве грузового прицепа.

Управляли танком водитель, командир и два помощника, работавшие на бортовых коробках передач. Водитель подавал им команды голосом, но чаще привлекал их внимание ударами рукой по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота водитель поднимал хвост, выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал 1-ю или 2-ю передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте. Для корректировки курса или поворота с большим радиусом служил хвост – помощник поднимал хвост домкратом, водитель, вращая барабан с тросом, поворачивал хвостовые колеса, потом помощник открывал кран насоса, давая хвосту опуститься. Третий способ – за счет разницы скоростей гусениц-требовал большей работы командира педалями тормозов. В любом случае требовались значительные усилия и согласованная работа 3-4 человек, что сильно ограничивало маневренность.

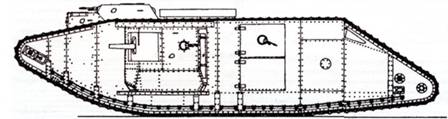

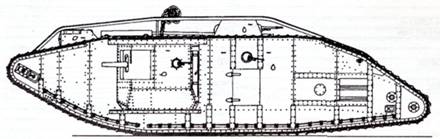

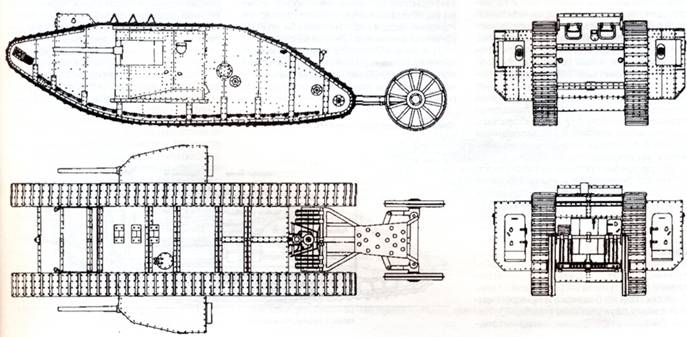

Проекции танка Mk I «самка»

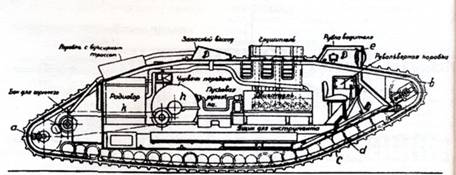

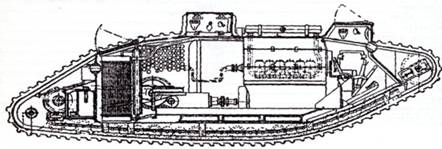

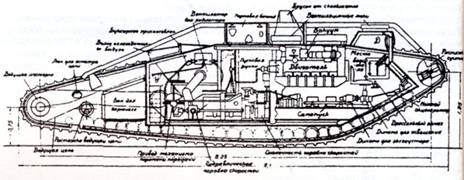

Продольный разрез танка Mk IV


26 сдвоенных опорных катков малого диаметра помещались как в обойме, между стенками боковых выступов вместе с ведущим и направляющим колесами, бортовыми коробками передач. Крепление осей катков в стенках усиливали уголками. Направляющее колесо крепилось впереди на салазках с винтовым механизмом регулировки натяжения гусеницы. Гусеница шириной 520 мм состояла из 90 траков из броневой стали. Трак состоял из башмака и прикрепленных к нему двух рельсов (гребней). Изгиб башмака прикрывал соединительный палец. Каждый третий опорный каток оснащался ребордой для направления гребней. Верхняя часть гусеницы скользила по особому рельсу, имелся только один поддерживающий ролик. Зацепление гусеницы – зубом ведущего колеса за соединительный палец шарнира траков. Нижняя ветвь гусеницы шла по дуге, соответствующей колесу диаметром 18,3 м, и на твердом грунте длина опорной поверхности не превышала 1,2- 1,5 м. Так хотели уменьшить сопротивление движению и повороту. Но в результате машину сильно раскачивало. Общими недостатками гусениц, охватывающих корпус, были излишняя длина и масса гусеничной цепи, ее высокая уязвимость и низкий ресурс.

Плохо было с наблюдением и связью. Командир и водитель пользовались смотровыми окнами в лобовом листе, прикрываемыми наружными бронещитками. В крыше рубки установили простейшие перископы, но вскоре от них отказались- командир и водитель просто не успевали ими пользоваться. Смотровые щели в бортах не обеспечивали хорошего обзора, зато осколки и брызги свинца от пуль, попавших в броню вблизи их, поражали лица и глаза танкистов. Ранение лица и глаз составляли до 80 % ранений танкистов Первой мировой.

Для дальней связи в танке возле места помощника водителя крепили клетку с почтовыми голубями, которых выпускали через верхний люк или амбразуры. Но голуби выдерживали пребывание в танке хуже людей. Для ближней связи употребляли сигналы флажками или лампой. Использовали в бою и другие средства – высовывали из люка руку или лопату. Прибегали к действиям «делай, как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Держали связь пешими посыльными – опасный, но надежный способ. Не существовало и внутренних переговорных устройств. В передней части над лобовым листом корпуса крепились две фары. В танке штатно возили запасной бак с моторным маслом, 2 бачка со смазкой, 3 -с водой, запасные пулеметные стволы, 2-дневный запас продовольствия. Буксирные приспособления представляли собой два ушка со стержнем (пальцем). На крыше Mk I монтировали двухскатную деревянную раму с проволочной сетью. Она служила для крепления маскировочного материала и защиты от ручных гранат. После первых боев на Сомме от этой громоздкой сетки отказались.

Тряска была такой, что «все не закрепленное внутри танка сильно швыряло». Кроме того, танки изрядно шумели. Это производило сильное моральное воздействие на противника, но мешало скрытному сосредоточению техники. На ходу в танке скапливались выхлопные газы и бензиновые пары, температура редко была ниже 32 градусов по Цельсию, достигала 52 и даже 70 градусов. Отравления выхлопными и пороховыми газами, тепловые удары были обычным делом у экипажей тяжелых «ромбовидных» танков. Начиналось с головной боли, тошноты и кончалось бредом и обмороками. Бывали и смертные случаи. Даже в бою танкисты иной раз выскакивали наружу и отдыхали под машиной.

Проходимость танков была невелика. На твердом грунте удельное давление достигало 2 кг/кв.см, в мягкий грунт гусеница погружалась, увеличивая опорную поверхность и уменьшая удельное давление до 0,5 кг/кв.см, но при этом сильно возрастало сопротивление. Узкие гусеницы вязли, и тяжелые машины садились на грунт, пни и камни. Фуллер писал позже, что эти танки «делали для ровной дороги и сухой погоды». Из-за большой ширины они с трудом проходили по теснинам или просекам. Невысокой была и механическая надежность и живучесть узлов, жесткость корпуса. Часты были прогибы днища и боковых выступов, выводившие из строя узлы трансмиссии и ходовой части. Траки из упрочненной броневой стали оказались хрупкими – водители старались избегать щебня или камней, переходов через железнодорожные переезды. Всего было выпущено 75 Мк 1-«самцов» и столько же «самок».

После первых боев танков на Сомме генерал Хейг 29 сентября потребовал увеличить заказ до 1000, потом 1250 танков, внеся улучшения в конструкцию. Военный совет поспешил в октябре отменить этот заказ, ссылаясь на несовершенство танков. 23 ноября 1916 года в Лондоне созвали совещание по поводу дальнейших работ над танками. Лейтенант Стэрн обратился к Ллойд-Джорджу, который, став премьер-министром, разрешил увеличить заказ на 1917 год. Выдали новые заказы на броневые плиты, вооружение, стальные поковки. Началось расширение заводов. Продолжал свое участие в программе Фостер, со временем в нее включились заводы «Ковентри Орднанс» в Глазго и «Армстронг- Витворт» в Ньюкасле. Запланировали последовательный выпуск трех модификаций-50 Mk II в январе 1917 года и 50 Mk III к 7 февраля в качестве переходных, а затем до 31 мая выпускать в неделю по 20 Mk IV.


Преодоление рва танком Mk I с «хвостом»


Преодоление вертикальной стенки танком Mk II (пояснение преимуществ «ромбовидной» схемы)

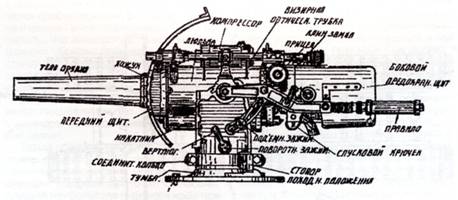

Тумбовая установка 57-мм пушки «Гочкис», использовавшаяся в английских «ромбовидных» танках


Mk II не имел колесного хвоста. Отказу от него способствовал якобы эпизод, когда у одного Mk I хвост «отстрелили» снарядом и это не сказалось на маневренности танка. Ширина перекрываемого рва уменьшилась на 0,5 м, а общая длина танка – почти на 2 м, так что отказ от такого рудимента был полезен. На месте «хвоста» остался ящик для имущества. Стенки спонсонов несколько скосили внутрь. Круглый лючок в крыше заменили более удобным прямоугольным с откидной вперед крышкой, прикрыв его кожухом. Общую емкость бензобаков увеличили до 281,4 л. Железные опорные катки и ведущие колеса заменили чугунными. Выхлопную трубу вывели вдоль крыши на корму. На «самки» вместо «Виккерс» начали ставить ручные пулеметы «Льюис» с питанием от дискового магазина на 47 патронов, воздушным охлаждением, боевой скорострельностью до 150 выстр./мин. Выбор «Льюиса» (выпускался оружейной фабрикой в Бирмингеме), видимо, объяснялся его применением на тот момент в британской пехоте и авиации, включая RNAS.

На Mk III планировали местами утолщить броню, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов»), но их так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом.

Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору.

Mk II и Mk III выпустили по 50 единиц каждого (по 25 «самцов» и «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Mk I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»), переделав спонсоны в «грузовые» – внутренний объем спонсона освобождался, а амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения пяти боевых танков. Такие танки снабжения использовали у Мессин в июне 1917 года. Часть Mk II и III переделали в «радиотанки» – в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили мачту, удерживаемую растяжками, на которой натягивали антенну.

Заказ на постройку Mk IV выдали в сентябрю 1916 года, к производству он был готов в феврале 1917-го, в марте начали его поставку, в мае их получили английские танкисты во Франции. Боевой дебют Mk IV состоялся в июне у Мессин. Планировали выпустить до 1200 танков, всего собрали 1015-420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»).

В устройство танка внесли ряд улучшений. В связи с использованием германской пехотой бронебойных пуль толщину брони в лобовой части довели до 16 мм, бортов – до 12, а крыши – до 8 мм. Бронирование наконец защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, они могли вдвигаться внутрь корпуса по салазкам, что облегчало транспортировку по железной дороге – у Mk I, II и III спонсоны приходилось отделять. Но иногда в бою, при большом крене, спонсоны срывали фиксаторы и, внезапно сползая в танк, калечили экипаж. Двери спонсонов увеличили с 600x400 до 900x500 мм. На «самках» спонсоны заметно уменьшили, так что масса танка несколько снизилась. Под пулеметными спонсонами выполнили люки-лазы с двухстворчатыми крышками, посадка и, главное, высадка облегчились.

Стволы орудий укоротили с 40 до 23 калибров. Укороченные стволы облегчали вдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. При небольших дальностях ведения огня укорочение стволов было оправдано. Угол наведения орудия по горизонтали составлял 100- 110 градусов. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке. Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было 4 «Льюиса», из них 2 запасных, на «самках» – 6, из них 1 -2 запасных. Кожух системы воздушного охлаждения требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и на машинах следующих марок использовалась для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 года. Принятый в июне танковый «Гочкис» Мк1 оказался, пожалуй, самым удачным вариантом ручного пулемета «Гочкис».

Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4-5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец ввели глушитель, расположив его на крыше. Система подачи горючего – «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор собственной тяжестью. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали боковые выступы. Емкость баков увеличили до 272,5 (максимально 318) л.


Опытный танк Mk 1У«Тэдпол» с минометом Стокса

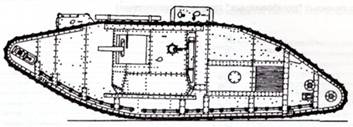

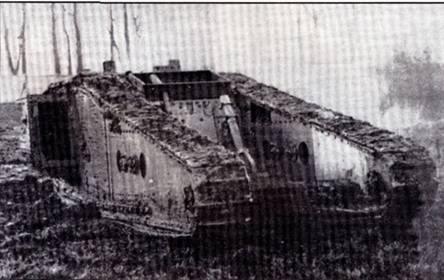

Танк Mk IV «самец»


Опорные катки, ведущее и направляющее колесо, траки гусениц изготавливали теперь из литой стали, легированной никелем. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи во внутреннее помещение. Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши – до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме – практически определяли положение стрелки компаса при известных курсах танка, сводили полученные поправки в таблицу, которая и передавалась водителю.

Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую «незарывающуюся» балку в виде призматического бруса тикового дерева длиной 3,6 м с окованными железом концами.

Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ у Бурлона один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, сломал угол здания. Но надежность танка возросла ненамного. Капитальный ремонт требовался после 100-112 км пробега.

На Mk IV опробовали гусеничный обвод, значительно пониженный в задней части с удлиненной опорной поверхностью, прозванный за характерную форму «Тэдпол» (Tadpole – «головастик»), В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме «Тэдпол», но переделку так и не провели. В опытном порядке между задними выступами крепили платформу с минометом Стокса – едва ли не первый вариант самоходного миномета.

По мере поставки танков Mk V часть Mk IV переделывали в танки снабжения по аналогии с Mk I. Однако именно Mk IV остался самым массовым английским танком в 1916-1918 годах.

Уже в конце 1916 -начале 1917 года Триттон попытался отказаться от «ромбовидной» схемы, прорабатывая проект сверхтяжелого- 100-тонного-танка, не без юмора названного «Летающим слоном». Вагонообразный корпус опирался на широкие гусеницы, а под днищем подвешивались слегка приподнятые дополнительные гусеницы для преодоления препятствий и предотвращения «вывешивания». Два двигателя «Даймлер» и трансмиссия располагались в средней части корпуса. В носовой части устанавливалась 57-мм пушка, в бортах и корме – по пулемету. При сравнимых с Mk I размерах предполагалась 50-мм броня. Дальше эскизного проекта дело не пошло.

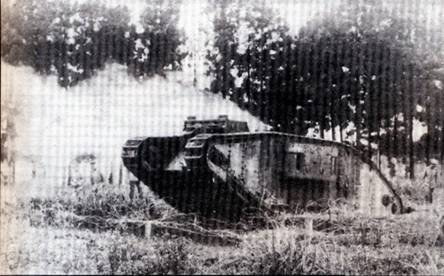

Танк Mk IV «самка»


Тяжелые танки серии MkV-MkV**

Председатель Департамента поставок механического вооружения Стэрн с самого начала применения Mk I считал главной их проблемой двигатель и трансмиссию и настаивал на разработке агрегатов, специально рассчитанных для танка. После посещения танковых частей на фронте и ознакомления с производством французских танков Стэрн и Вильсон убедились в необходимости коренной модернизации. Выпуск Mk IV дал Департаменту некоторый выигрыш времени, чтобы заняться этим. 3 марта 1917 года в Бирмингеме провели сравнительные испытания различных схем танков: 6 представляли собой Mk II без спонсонов, с новыми системами трансмиссии (3 механические, 2 электрические, 1 гидравлическая); 1 – прототип быстроходного «танка преследования» Триттона с ходовой частью по типу «Маленького Вилли», впоследствии воплотившийся в средний МкА «Уиппет»; 1 – танк-транспортер орудий.

Первый вариант танка с механической трансмиссией был, по сути, предсерийным образцом Mk IV. Второй вариант – «Вильсон Эписайкл Тэнк» с планетарными механизмами поворота (см. далее). Третий – «Вилкинс Малтипл Клатч Тэнк», отличавшийся отсутствием главной коробки передач и трехскоростными бортовыми коробками передач с постоянным зацеплением шестерен. Вращение от двигателя через карданный вал и конические пары передавалось поперечным валам, связанным с бортовыми коробками передач. Каждая КП давала три скорости вперед и одну назад, включение передач производилось дисковыми муфтами. Выходной вал КП находился во внутреннем зацеплении с ведущим колесом гусеницы.

В «Фостер-Даймлер Петройл Электрик Тэнк» двигатель приводил электрогенератор, питавший два тяговых электродвигателя с последовательным возбуждением. Электродвигатели соединялись с бортовыми передачами, скорость их вращения регулировалась перемещением щеток по коллекторам без искрения. По сути, это была перенесенная на Mk II электротрансмиссия танка «Сен-Шамон», заинтересовавшая Стэрна во Франции. На танке «Вестингауз Петройл Электрик» фирмы «Бритиш Вестингауз» двигатель был смещен к корме и вращал два электрогенератора, последовательно установленные на валу. Каждый из них питал электродвигатель соответствующего борта, скорость регулировалась от’О до 6,4 км/ч с помощью реостатов, задний ход включался особым ключом. Бортовая передача с цепью Галля сохранилась. Стоит заметить, что электротрансмиссии «Сен-Шамон», «Бритиш Даймлер», «Бритиш Вестингауз» и разработанного тогда же американского «Холт Газ Электрик» оказались громоздки и недостаточно надежны.

Танк «Уильямс-Дженни Гидраулик» имел гидравлическую трансмиссию, впоследствии использованную на Mk VII (см .далее).

Таким образом, уже в 1917 году наметились различные направления развития танковых трансмиссий. Для дальнейшей доводки выбрали прототип Вильсона, давший наибольшие скорости хода при сравнительно небольших габаритах и совместивший удобство управления с надежностью работы и удобством обслуживания.

Выпуск новой модели тяжелого танка Mk V планировали начать в августе-сентябре 1917 года, но серийное производство смогли подготовить только в декабре. Выпуск начала «Метрополитэн Кэрридж, Вэгон энд Файненс Компани». Первоначально планировали заказать на 1918 год 4000 танков, но после неудачи танков под Ипром военное министерство, рассмотрев доклад министра снабжения Черчилля, 11 ноября 1917 года сократило заказ до 1350. Возражения подполковника Стэрна и его претензии на монополию в «танковом вопросе» вопреки намерениям Черчилля вызвали перевод Стэрна на другой пост, связанный с попытками координации британской, французской и американской танковых программ. Как и Суинтон, Стэрн не мог теперь влиять на развитие английского танкостроения. Регулярные «срезания» заказов и кадровые игры многие объясняли намеренным саботажем, инициированным производителями «классических» средств – артиллерийских снарядов и легкого оружия – к «экономии» которых могли привести танки. Но куда большую роль, нежели интриги, играла обычная бюрократическая волокита и сложности постановки совершенно нового дела.

Схема вооружения осталась прежней. Стандартным танковым пулеметом стал «Гочкис» Мк1» под английский патрон калибра 7,7 мм (.303), снабжавшийся прицелом Папьмера. Автоматика пулемета работала за счет отвода пороховых газов, питание – ленточное. Появился кормовой пулемет – его шаровую установку поместили в дверце кормового люка-лаза. Этот пулемет служил для круговой обороны на случай осады одиночного танка пехотой противника – (кормовые пулеметы потом будут часто появляться в различных танках). Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.

На Mk V установили коробку передач Уолтера Вильсона и специальный танковый мотор известного инженера-двигателиста Гари Рикардо (Ricardo). «Рикардо» стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых моделей позволил выработать довольно жесткие требования к танковому двигателю: повышение габаритной мощности (150 л.с. при тех же габаритах, что у «Даймлер»), уменьшение размеров системы охлаждения, работа в широком диапазоне нагрузок, при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. При том – не использовать алюминий или высоколегированные стали, необходимые для авиационных двигателей. Двигатель имел клапанное распределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Карданный вал с противовесами уравновешивал двигатель, уменьшал вибрацию. Снижен износ поршней и цилиндров, несколько повышен КПД, уменьшено образование нагара. Улучшена система смазки. Мощность-150 л.с. (112 кВт) при 1250 об- /мин. Разъемный картер позволял обслуживать двигатель, не снимая с крепления. Две выхлопные трубы выводились на крышу в глушитель. Радиатор – трубчатый. Решетки системы охлаждения на Mk V разместили в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзями или уголками-крышами. Установленный в корме бензобак разделен на три отсека – в случае пробоины в одном горючее в других сохранялось, снижалась и пожароопасность. Общий запас горючего – 422 л. Повышалась скорость и запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами.


Тактико-технические характеристики английских тяжелых “ромбовидных” танков
  Мk1 Mk IV
  «самец» / «самка» «самец» / «самка»
Боевая масса, т 28,45 / 27,43 28 / 26,4
Экипаж,человек 8 8
Высота, м 2,45 2,49
Длина, м 8,06 (без хвоста), 9,91 (с хвостом) 8,06
Ширина, м 4,2/4,38 4,11
Клиренс, м 0,42 0,406
Толщина брони, мм:
лоб и борт 10-12 16-12
крыша и днище 5-6 8-6
Вооружение:
орудия 2х57-мм (L/40) / - 2x57(L/23)/-
пулеметы 4х8-мм/4x7,7-мм, 1х8-мм 4x7,7-*м/5-6х7,7-мм
Боекомплект
выстрелов 332/- 332/-
патронов 6 272 / 30 080 6272/30080
Двигатель:
марка «Даймлер» «Даймлер»
тип карбюраторный карбюраторный
число цилиндров 6 6
охлаждение жидкостное жидкостное
мощность, л.с. 105 (при 1000 об/ мин) 125 (при 1000 об/мин)
Трансмиссия механическая механическая
Коробка передач 2-скоростная со скользящими шестернями 2-скоростная со скользящими шестернями
Бортовой редуктор бортовая 2-скоростная коробка передач - цепная передача - однорядный редуктор бортовая 2-скоростная коробка передач - цепная передача - однорядный редуктор
Механизм поворота дифференциал и бортовые коробки передач дифференциал и бортовые коробки передач
Ходовая часть (на один борт) 26 спорных катков, 26 опорное катков,
  заднее расположение ведущего колеса заднее расположение ведущего колеса
Подвеска жесткая жесткая
Тип гусеницы металлическая, крупнозвенчатая металлическая, крупнозвенчатая
Количество траков в цепи 90 90
Тип зацепления зубовое зубовое
Ширина трака, мм 521 521
Шаг трака, мм 197 197
Максимальная скорость, км/ч 6,4 6,4
Запас хода, км 38 56
Удельное давление, кг/см? 1,2 1,2
Преодолеваемый подъем, град. 22 30
Ширина преодолеваемого рва, м 3,5 3,0
Высота стенки, м 1,0 1,2
Глубина брода, м 0,45 0,6
Толщина сваливаемого дерева, мм 375-600 24 опорных катка,
Тяговое усилие, кгс   2370
  Mk V«самец»/ «самка» Мk VI
Боевая масса, т 35/34 33
Экипаж,человек 8 8
Высота, м 2,75 2,62
Длина, м 9,89 9,1
Ширина, м 3,91/3,2 4,?
Клиренс, м 0,42 0,53
Толщина брони, мм:
лоб и борт 12-14 16
крыша и днище 6 6
Вооружение:
орудия 2х57-мм (1/23) / — 2х57-мм (1/23)
пулеметы 4x7,7-мм / 6x7,7-мм 4x7,7-мм
Боекомплект:
выстрелов 220/- 207
патронов 6 600/16 200 7 800
Двигатель:
«Ч*3 «Рикардо» «Рисардо
тип карбюраторный карбюраторный
число цилиндров 6 6
охлаждение жидкостное жилюстное
мощность, л.с. 150 (при 1250 об/ мин) 150 (при 1250 об/мин)
Трансмиссия механическая гидравлическая с гидростатической передачей
Коробка передач 4-скоростная планетарная -
Бортовой редуктор цепная передача - однорядный редуктор цепная передача - однорядный редуктор
Механизм поворота планетарный регулировкой скорости гидромоторов
Ходовая часть (на один борт) 26 опорных катков, 28 опорных катков,
  заднее расположение ведущего колеса заднее расположение ведущего колеса
Подвеска жесткая жесткая
Тип г^еницы металлическая, крупнозвенчатая металлическая, крупнозвенчатая
Тип зацепления зубовое зубовое
Ширина трака, мм 673 673
Шаг трака, мм 197 197
Максимальная скорость, км/ч 7,5 6,8
Запас хода, км 106 80,5
Удельное давление, кг/см? 0,93 1,1
Преодолеваемый подъем, град.
Ширина преодолеваемого рва, м 4,0 3,0
Высота стенки, м
Глубина брода, м
Толщина сваливаемого дерева, мм
Тяговое усилие, кгс   32300
Тактико-технические характеристики английских тяжелых “ромбовидных” танков (продолжение)
  Mk V Mk V*
  "самец" / "самка" "самец" / "самка"
Боевая масса, т 29,47 / 28,45 33 732
Экипаж, человек 8 8
Высота, м 2,64 5,64
Длина, м 8,06 9,89
Ширина, м 4,11/3,3 4,11/3,2
Клиренс, м 0,45 о;42
Тещина брони, мм:
лоб и борт 14 15-14
крыша и днище 6 6
Вооружение:
орудия 2х57-мм (L/23) / - 5х57-мм(1/М)/-
пулеметы 4x7,7-мм / 6x7,7-мм 4x7,7-мм / 6х7,7-мм
Боекомплект:
выстрелов 207/- 221/-
патронов 5 700/14 100 8 400/16800
Двигатель:
марка «Рикардо» «Рикардо»
тип карбюраторный карбюраторный
число цилиндров 6 6
охлаждение жидкостное жидкостное
мощность, л.с. 150 (при 1250 об/ мин) 150 (при 1550 об/ мин)
Трансмиссия механическая механическая
Коробка передач 4-скоростная планетарная 4-скоростная планетарная
Бортовой редуктор цепная передача - однорядный редуктор цепная передача - однорядный редуктор
Механизм поворота планетарный планетарный
Ходовая часть (на один борт) 26 опорных катков, 33 опорных капа,
  заднее расположение ведущего колеса заднее расположение ведущего колеса
Подвеска жесткая жесткая
Тип гусеницы металлическая, крупнозвенчатая металлическая, крупнозвенчатая
Количество траков в цепи 90
Tип зацепления зубовое зубовое
Ширина трака, мм 673 (на первых 200 машинах) 673 (или 521)
Шаг трака, мм 197 197
Максимальная скорость, км/ч 7,5 7,5
Запас хода, км 75 63
Удельное давление, кг/см? 1,57 0,75-0,79
Преодолеваемый подъем, град. 35 35
Ширина преодолеваемого рва, м 3,0 4,0
Высота стенки, м 1,5 15
Глубина брода, м 1,0 1,0
Толщина сваливаемого дерева, мм 500-550
Тяговое усилие, кгс   27 300
  Mk VII Танк-транспортер Mk К
Боевая масса, т 42-44 37
Экипаж,человек 12 4(50)
Высота, м 3,14 2,64
Длина, м 10,44-10,6 9,72
Ширина, м 3,76 2,46
Клиренс, м 0,535 0,55
Толщина брони, мм:
лоб и борт 16-10 10-12
крыша и днище 6 6
Вооружение:
орудия 5х57-мм (1/53) -
пулеметы 5x7,62-мм 2x7,7-ми
Боекомплект:
выстрелов 208 -
патронов 13200- 13484 1800
Двигатель:
марка “Либерти’ «Рикардо*
тип карбюраторный карбюраторный
число цилиндров 12 6
охлаждение жидкостное жидкостное
мощность, л.с. 338 (при 1400 об/мин) 150 (при 1250 об/мин)
Трансмиссия механическая механическая
Коробка перед ач планетарная планетарная 4-скоростная
Бортовой редуктор цепная передача - однорядный редуктор цепная передача - однорядный редуктор
Механизм поворота планетарный двухступенчатый планетарный
Ходовая часть (на один борт) 28 опорных катков, 24 опорных катка,
  заднее расположение ведущего колеса заднее расположение ведущего колеса
Подвеска жесткая жесткая
Тип гусеницы металлическая, крупнозвенчатая металлическая, крупнозвенчатая
Тип зацепления зубовое Зубовое
Ширина трака, мм 673 521
Шаг трака, мм 197 197
Максимальная скорость, км/ч 8,4 5.4
Запас хода, км 88,5 (максимальный -150) 68
Удельное давление, кг/см2 0,5 1,95
Преодолеваемый подъем, град. 45
Ширина преодолеваемого рва, м 4,3-4,5 3,8
Высота стенки, м 15
Глубина брода, м   1,0
Толщина сваливаемого дерева, мм 706
Тяговое усилие, кгс

Танк Мк V «самец»


Танк Мк V* «самец»


Танк Мк V* «самка»


Танк Мк V ** «самец»


Схема компоновки танка Mk V


Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен – поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами – при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке – водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости; 1-я -1,37, 2-я-2,28, 3-я-3,96, 4-я – 7,0 км/ч, задним ходом – 1,37 км/ч. Поворот танка теперь производился двумя рычагами по бокам от сидения водителя. Органы управления включали также педали тормоза и сцепления, рычаг коробки передач, муфту реверса. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяла уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Mk V было «детской игрой», по сравнению с предшественниками. Командир освобождался от помощи водителю, то есть улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Mk И эпициклическую коробку передач Ланчестера.

На первые 200 танков ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 кв.см х 2. Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось – гусеницы выходили из строя после 80 км пробега.

Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше выполнили дополнительную рубку со смотровыми лючками. Это дало круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка выполнили позади кормовой рубки над радиатором. Еще на Mk II и III пытались прикрыть смотровые щели стеклом, но стекло быстро трескалось и теряло прозрачность. Поэтому на Mk IV стекла заменили откидными стальными щитками с сеткой мелких отверстий. На Mk V щели снабдили небьющимися стеклопакетами типа «триплекс» (автомобильные «триплексы» выпускались в Англии Э. Бенидиктусом с 1912 года).

Направляющие с балкой самовытаскивания были аналогичны Mk IV, но теперь, благодаря дополнительной рубке, работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления – вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») – на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым диском. Стоит заметить, что Герберт Уэллс еще в 1903 году предполагал использование семафора для связи «путешествующих крепостей».

Мк V начали поступать в войска в мае 1918 года, их до конца войны изготовили 400 (по 200 «самцов» и «самок»). Впервые Mk V вышли в бой у Амель 4 июля 1918 года и до конца войны вместе с Мк IV были основой Танкового корпуса. Еще после боя Mk IV с германскими танками уВиллер-Бретоне 24 апреля, выявившего беспомощность «самок», решили один пулеметный спонсон на них заменить пушечным. Тасуя спонсоны на уже изготовленных танках, получили Mk V «Композит» или «комбинированный» с одним 57-мм орудием и 5 пулеметами. В войсках эту «кривобоко» выглядящую машину чаще называли «гермафродитом».

Уширение германцами траншей на линии «Зигфрид» и желание уменьшить колебания на ходу привели к идее удлинить танк примерно на 2 м. В Центральных мастерских Танкового корпуса во Франции корпус Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу, ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые перенесли пулеметы из спонсонов, облегчилась работа наводчиков. Масса танка возросла на 4095 кг. Не ухудшив продольной жесткости, удалось увеличить ширину перекрываемого рва до 3,96 м, улучшить сцепление гусениц с грунтом, правда, скорость снизилась до 4 км/ч, а из-за удлинения опорной поверхности при той же ширине колеи уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки.

Удлиненный танк получил обозначение Мк V* («со звездой»). Увеличение внутреннего объема позволило перевозить кроме экипажа от 20 до 24 пехотинцев. Теоретически танки должны были доставлять пехоту (а лучше – пулеметные расчеты) через позиции противника к последнему объекту атаки – обычно это была третья линия траншей – и тем самым ускорить прорыв обороны. Mk V* успели даже прозвать «троянским конем Танкового корпуса» (45 лет спустя имя «Троуджен» англичане дадут гусеничному БТР FV432). Попытку высадить такой десант предприняли 8 августа 1918 года под Амьеном, но неудачно – солдаты в танке угорали, а тряска вымотала их настолько, что понадобилось время для отдыха. Так что Mk V* можно считать не предтечей, а отдаленным прообразом БМП. Серийный выпуск Mk V* путем переделки в мае 1918 года наладили на заводе «Метрополитэн Кэридж» и до конца войны изготовили 200 «самцов» и 432 «самки». То есть танкам придавалась прежде всего транспортная роль. Модификация MkV** отличалась двигателем, форсированным до 225 л.с. и смещенным назад. Освободив обитаемое пространство и совместив рубки управления и наблюдательную (с двумя шаровыми установками), получили единое обитаемое отделение. Гусеничный обвод стал более угловатым в задней части. Запас горючего увеличили до 908 л. Всего собрали 25 таких танков. В боях они не использовались. Два Mk V** передали в Королевский инженерный корпус.

Уже после войны к весне 1919 года на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу с независимым шарнирным креплением траков системы «Снэйк» («змея») подполковника Ф. Джонсона. Так испытывали ходовую часть для проектируемого среднего танка Mk D – этот танк считался важным элементом «Плана 1919» Фуллера. Опорные катки заменили роликами на траках, опиравшимися на стальной трос, растянутый в корпусе на пружинах. Подвеска привлекла внимание своей простотой и полной сбалансированностью на борт, но оказалась бесперспективной с точки зрения надежности.

После доклада о результатах применения танков в начале 1918 года на заседании в военном министерстве с участием Начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 года иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции).

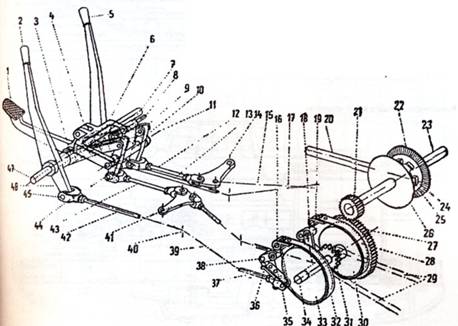

Органы управления танка MkV:

1 – педаль, 2,5 – рулевые рычаги, 3 – втулки, 4 – короткое плечо педали, 5,46 – рычаги поворота, 6 – вилка, 7 – поводок, 8,11,18,38-ось, 9-планка, 10-рычаг, 12,13,15,17,34,37, 39,40,42, 43 – тяги, 14,41-коленчатые рычага, 16,19-втулки тормозной ленты, 20-приводной вал, 21 – ведущая шестерня, 22,26 – конические шерстярни, 27 – планетарная июстярня (венец), 28, 32-тормозные ленты, 29 – цель Галля, 30, 33-тормозные барабаны, 31-при водная шерстерня, 35,44-поводок, 36-крепление тормозной ленты, 45-шарнир, 47-ось рычага


Тяжелые танки Mk Vl-Mk IX.

При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект – 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком -снова влияние французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж.Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14-6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и MkV. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали – выбор остановили на Mk VIII. А Мк VI не пошел дальше деревянного макета в натуральную величину.

В июле 1918 года на заводе «Братья Браун» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс- Дженни». Заказано 75 танков, но собрали только 3. Гидравлическая «муфта Дженни» к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова – установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс – ее наклоном в противоположную сторону, холостой ход-установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные куполы. Танк оснастили также электростартером. Ходовая часть -типа «Тэдпол», уже опробованная на единичных Mk IV и V. Боевая масса достигла 37 т, вооружение состояло из двух 57-мм пушек и 5 пулеметов. Повышение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Мк VII не пошли в серию, обьясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.

Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции ромбовидных тяжелых танков стал англо-американский Mk VIII. Проектирование Мк VIII началось летом 1917г. Немалый вклад в его продвижение внес А. Стэрн, курировавший танковые программы союзников в качестве комиссара британского Министерства снабжения. Как всегда, американцы запланировали дело с размахом. 3 декабря 1917г. французское правительство дало согласие на строительство в 200 милях от Парижа, в Шатору (в Нэви-Пэю), большого сборочного завода, на котором до конца 1918 года предполагалось собрать 1500 танков с достижением уровня сборки 300 машин в месяц. Из США должны были поставляться двигатели, агрегаты трансмиссии и электрооборудования, гусеничные цепи и детали ходовой части, из Англии – бронеплиты, элементы конструкции корпуса, башмаки для траков, опорные катки, орудийные и пулеметные установки, боеукладки, боеприпасы. Танк получил название «Интернэшнл» (The International – «Международный») или «Либерти» (Liberti – по марке двигателя). Стоимость одного серийного экземпляра оценивалась в 5 тыс. фунтов. Французы рассчитывали не только получить позже завод, но и часть тяжелых танков – сами они смогли тогда поставить производство только средних и легких машин. Хотя американцы и англичане не очень стремились делиться новыми танками с французами. Но строительство завода затягивалось, только в октябре 1918г. возвели мастерские. Британская промышленность с большим напряжением выполняла собственную программу, а американцы не смогли быстро организовать производство двигателей. В результате американцы решили строить 1500 машин в рамках собственной танковой программы, а англичане – самостоятельно построить 1450 Mk VIII, используя свои двигатели. После перемирия смысл подготовки производства нового танка просто пропал.

До перемирия англичане успели изготовить 100 полных комплектов деталей, из которых собрали 5 единиц до перемирия и 2 после. Первенец с корпусом из неброневой стали с двигателем «Роллс-Ройс» изготовила компания «Норс Бритиш Локомтив» в Глазго, остальные – с нормальным бронированием – построил завод «Ханслет энд Озмондфорпе» в Лидсе. Силовая установка этих машин представляла собой два 6-цилиндровых 150-сильных «Рикардо», поставленных V-образно. Имевшийся в Бовингтоне экземпляр английского Mk VIII отличался от «стандартного» отсутствием наблюдательной башенки.

Один корпус из обычной стали переправили за океан для дальнейшей сборки машины. 29 сентября впервые прошли испытания Mk VIII, еще без вооружения. Впоследствии установили две пушки и пулеметы «Гочкис» -единственный американский Mk VIII с пулеметами этой системы. Официальные испытания с успехом прошли в октябре. Все имеющиеся у англичан комплекты узлов и деталей доставили в арсенал Рок Айлэнд (штат Иллинойс), где в 1919-1920 гг. собрали единственную серию в 100 машин для армии США – окончание войны поставило крест на планах дальнейшего строительства танка.

Mk VIII воплотил в себе изменения в концепции танка. Сохранив жесткую подвеску, охватывающие корпус гусеницы и спонсоны для установки основного вооружения, он отличался целым рядом серьезных усовершенствований.

Двигатель перенесли в корму и отгородили от обитаемого отделения перегородкой, сделав условия работы экипажа более сносными. Рубку управления совместили с большой рубкой, играющей роль «пулеметной башни», на крыше которой поместили наблюдательную башенку со смотровыми щелями. В рубке размещались водитель, командир, пулеметчики, в спонсонах – наводчики (канониры) и заряжающие. В силовом отделении за сдвижной перегородкой разместили инженера-механикадля наблюдения за двигателем и трансмиссией.


Компоновка танка Mk VII


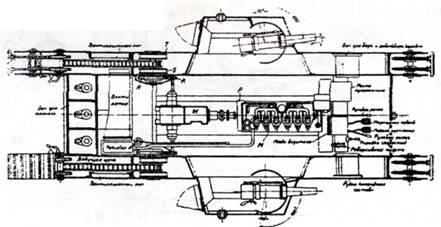

Компоновка танка Мк V «самец»


По опыту MkV отказались от разделения на «самцов» и «самок». В спонсоне на тумбовой установке монтировалась 57-мм пушка «Гочкис» с сектором обстрела около 100'. Конструкция спонсона была улучшена – он крепился шарнирно и мог просто складываться внутрь корпуса. Перевод спонсона из транспортного положения в боевое занимал считанные минуты. Пулеметы из спонсонов убрали, дав больше пространства для работы наводчика – здесь явно сказался опыт MkV*. Боекомплект орудий размещался в боеукладках в передней части боевого отделения по бортам и посередине танка, патронные ящики – на дне спонсонов. В бортовых дверях (более удобных, чем у MkV*) позади спонсонов выполнили шаровые опоры со сферической бронировкой, сектором обстрела в 45", механическим прицелом. Штатно пулеметы здесь не устанавливались, но могли браться из «башни». В «башне» имелось пять шаровых установок, обеспечивающих вместе круговой обстрел – две в лобовых скулах, по одной в бортовом и кормовом листах. Угол горизонтального обстрела каждой из башенных установок составлял не более 30*. Таким образом не только увеличили сектора обстрела, но и облегчили работу экипажа и управление огнем. Американские танки вооружались 7,62-мм пулеметами М1919 «Браунинг» воздушного охлаждения (собственно, этот пулемет и разрабатывался для установки на танки), с дополнительным бронекожухом и мешком для сбора стреляных гильз. «Тело» пулемета укладывалось на люльку, укрепленную в яблоке установки, снизу к люльке крепилась патронная коробка с лентой, на случай использования пулемета вне танка экипаж должен был возить с собой треножный станок. Впоследствии установки в боковых стенках башни на американских машинах убрали, а отверстия закрыли накладками.

В кормовой части располагался авиационный V-образный 12-цилиндровый мотор «Либерти» водяного охлаждения, развивавший мощность 338 л. с. при 1400 об/мин. Запас топлива – 920-1100 л. На одной машине двигатель оснастили экспериментальной системой внутреннего и внешнего охлаждения – так попытались решить проблему утечек в системе охлаждения устаревающих танков. Система работала успешно, но так и осталась опытной. Этот экземпляр Mk VIII сохранился до сего времени. Двухступенчатая коробка скоростей Вильсона состояла из двух последовательно включаемых планетарных передач, давала две скорости вперед и две назад, но не требовала остановки при их переключении. Двухступенчатыми сделали и ПМП. Две скорости вращения каждого ведущего колеса позволяли производить поворот торможением гусеницы одного борта или за счет разности скоростей перематывания гусениц. Увеличение удельной мощности двигателя и КПД трансмиссии способствовало повышению подвижности танка. Скорости хода-от 2,1 до 7,9 км/ч, заднего хода – 2,1 км/ч. Выводной вал коробки передавал вращение на два поперечных вала, которые через цепи Галля и бортовые передачи приводили ведущие колеса. Между цепями разместили бензобаки, отделив их от двигателя металлическими перегородками. Общий запас топлива – 902 л. Управление танком водитель осуществлял с помощью только двух рычагов и педали, но это требовало немалых физических усилий. Подвеска и конструкция гусеницы не отличались от английских Mk V. Траки изготавливались из броневой стали. Нижнюю ветвь гусеницы спрямили и максимально вытянули, дабы увеличить проходимость и ширину перекрываемого рва, передние обводы гусеничного хода скруглили – схема «Тэдпол». Удельное давление на грунт было невелико, так что проходимость заметно улучшилась. Но при этом как и у Mk V*, уменьшилась поворотливость танка…

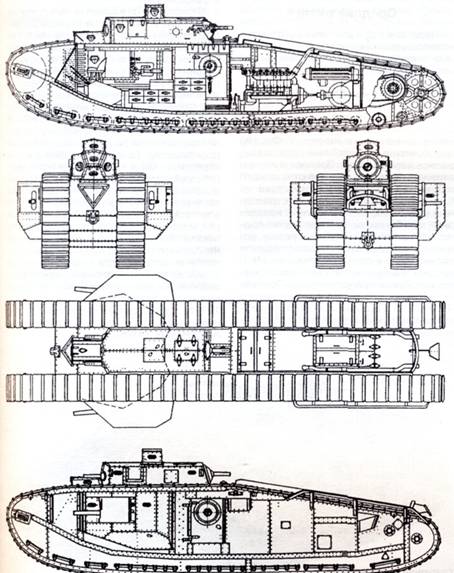

Танк Mk VIII


В обитаемом отделении установили вентиляторы, поддерживавшие давление несколько выше атмосферного-первый случай введения в танке «избыточного давления» для защиты экипажа от газов.

В проекте Mk VIII оборудовался семафором на рубке, но на серийные танки его не ставили. Позже одну из машин американцы в порядке эксперимента оснастили стробоскопом, по аналогии с французским танком 2С. Для внутренней связи смонтировали переговорную трубу-«танкофон».

Mk VIII предназначалось стать в 1919г. основным тяжелым танком союзников. Он же стал завершением эволюции ромбовидных тяжелых танков. В боях Mk VIII не участвовали. Они составили тяжелую группу (67-й танковый полк) армии США. До 1930 года Mk VIII являлся единственным американским тяжелым танком – тем более что танкостроение в США в это время не шло дальше отдельных экспериментов. Проект модернизации до уровня Mk VIII* остался на бумаге. Испытывали варианты органов управления с гидро- или пневмоусилителями. С 1932 по 1939г. Мк VIII держали на «танковом кладбище» в Абердине, а с началом Второй мировой войны передали канадской армии в качестве учебных.

Осенью 1917 года в связи со сражением у Камбрэ встал вопрос о формировании «танковых рот для перевозки пехоты». И в 1918 году на основе Mk V со старой «узкой» гусеницей создали танк Mk IX – машину снабжения для боевых танков и транспортер для пехоты (идея Кромптона все же нашла свое воплощение). Mk IX продолжал линию тяжелых «ромбовидных» танков. Чтобы освободить пространство внутри танка, отказались от спонсонов и основного вооружения (в отличие от Mk V*), оставив только два пулемета в лобовом и кормовом листах корпуса. Двигатель с радиатором сместили вперед, десантное отделение располагалось между двигателем и коробкой передач. В удлиненной ходовой части разнесли крайние опорные катки и добавили один поддерживающий ролик в корме. На крыше рубки установили наблюдательную башенку. В бортах выполнили четыре большие овальные двери, а также лючки для стрельбы из карабинов десанта, хотя пользование ими было очень неудобно, особенно в движении. Рычаги коробки передач и заднего хода и их тяги перенесли под крышу. Любопытная черта – в корпусе разместили бак с питьевой водой для экипажа и десанта, дабы сделать сноснее условия нахождения в танке. Mk IX мог перевозить десант до 50 человек или 10 т груза. Скорость хода – от 1,3 до 6,5 км/ч, запас топлива -454 л. Длина опорной поверхности – 1,83 м, площадь – 9 516 кв. см х 2. Начав сборку машин в июне 1918 года, завод Маршалла в Генсборо выпустил 36 машин, которые так и не успели показать себя в деле – «танк- транспортер» появился слишком поздно. Один из двух собранных до перемирия Mk IX использовался во Франции в качестве санитарного транспортера.

Mk IX стал первым танком, который научили плавать. На борта и лобовую часть в качестве поплавков укрепили пустые цистерны. Над рубкой установили короб с воздуховодными трубами. Бортовые двери герметизировали прокладками. Для подкачки воздуха служили меха. Движение на воде – за счет перематывания гусениц, для чего на траках крепили лопатки. Испытания плавающего танка прошли в день перемирия, на этом работа прервалась.

На основе Мк У**-«самка» Королевские саперы в опытном порядке построили несколько вариантов специальных машин, необходимость в которых для молодых танковых частей стала очевидной. Они имели одинаковую основу: на крыше танка монтировали силовой гидроцилиндр и три рамы с блоками, образующими полиспаст, на лобовой части – А-образную стрелу с блоком, через который перекидывалась цепь. У «танка-трала» на цепи подвешивался тяжелый железный каток, подрывавший мины за счет высокого удельного давления на грунт. Ранее предлагали выполнить катковый минный трал на основе Mk IV, но этого не сделали. У «танка-моста» также подвешивался надвижной колейный мост, шарнирно укрепленный на треугольном трубчатом каркасе в передней части танка. Заметим, что первоначально предлагался другой вариант мостового танка – танк с мостом на крыше должен был спускаться в ров или широкий окоп. Малая жесткость корпусов «ромбовидных» танков не позволила реализовать этот проект, хотя к самой идее возвращались позже неоднократно. «Танк-кран» нес на конце цепи крюк. Ранее пытались выполнить кран с электромагнитом на шасси Mk I, «танк-мастерскую» (прототип БРЭМ) с крановой стрелой на базе Mk IV. Были также построены танки-бук – сиры землеройных механизмов для полевых фортификационных работ. Осознание необходимости в бронированных инженерных машинах – важный момент в начальном развитии БТТ.

Нельзя не признать, что всего за два года английские конструкторы решили ряд сложных по новизне и объему задач, существенно усовершенствовав танки. Увидеть недостатки первых английских танков несложно-они очевидны и многочисленны. Mk I заметно отставал от технического уровня своего времени. Сложная в управлении и ненадежная трансмиссия, примитивная топливная аппаратура и система выхлопа, почти случайно созданная жесткая подвеска, хрупкая гусеница – результат не столько новизны дела, сколько ограниченности времени и средств, отпущенных на разработку. Mk V при всех наследственных болезнях был уже новым танком, значительно более удобным в управлении и живучим. Вершиной развития «ромбовидных» танков стали Mk VII и VIII, но сама линия оказалась тупиковой – в том же 1918 году о себе громко заявил французский «Рено» FT-17.

От «ромбовидной» схемы с основным вооружением в спонсонах после 1918 года фактически отказались. Английские средние МкВ и С (см. далее) уже отходили от нее, зарубежные подражания ограничились опытными германскими A7VU и «К». Но в сочетании с вращающейся башней идея гусениц, охватывающих корпус, несмотря на свои недостатки (громоздкость, сложность, уязвимость, малый динамический ход катков даже при упругой подвеске, снижение жесткости корпуса), еще долго привлекала внимание – в основном при создании «позиционных» танков. Это и серийные британские «Черчилль», и французские 2С, В1, и опытные германские «Гросстрактор», а также британский TOG, созданный уже в 1941г. конструкторами «призыва Первой мировой». Охватывающие корпус гусеницы оказались удобны и для дистанционно управляемых машин, на которых встречаются до сих пор.

Существенным было создание системы бронетанковой техники на однотипных шасси, включающей боевые, транспортные, инженерные машины, танки управления, прообраз транспортно-боевых машин пехоты. Увы, как раз этот опыт не был должным образом оценен.


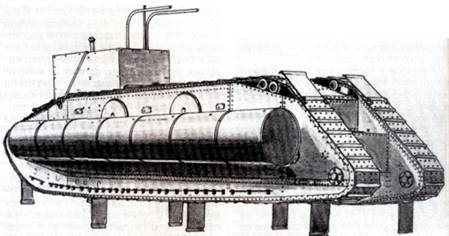

Опытный плавающий танк Mk IX


Танк-транспортер Mk IX


Средние танки

Первый же боевой опыт британских «ромбовидных» танков показал, что тяжелые тихоходные машины нужно дополнить машиной более легкой и подвижной.

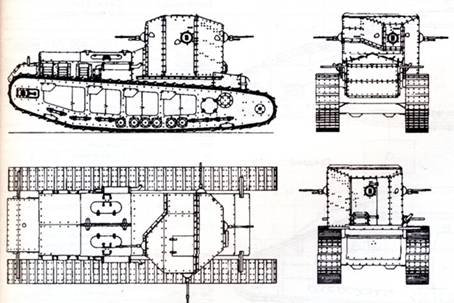

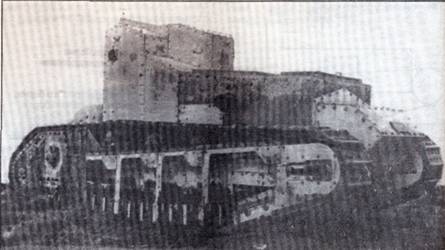

Средний танк Мк А «Уиппет»

Один из создателей первых танков У. Триттон занялся разработкой «легкой машины» на том же заводе «У. Фостер энд Компани» в Линкольне, где создавались первые танки. Занялся в инициативном порядке – заказа от военного ведомства на такую машину пока не было. Нужно было создать быстроходный танк, который совместно с кавалерией мог бы вести преследование противника, развивая в глубину прорыв, совершенный тяжелыми танками – причем вновь (как и в случае с тяжелым Mk I) создать быстрее и с наименьшими затратами. Поэтому ходовую часть Триттон сконструировал по типу отвергнутого «Маленького Вилли», а в силовой установке использовал два готовых 45-сильных двигателя Тейлора автомобильного типа с отдельными коробками передач. По сути, речь шла о поставленном на гусеницы легком бронеавтомобиле (правда, со своей силовой установкой на каждый борт), что проявилось и в компоновке танка с передним расположением моторного отделения. Вооружение ограничивалось одним пулеметом во вращающейся одноместной башне, установленной рядом с рубкой водителя. Машину изготовили в декабре 1916г., испытали в феврале 1917г.

3 марта 1917г. в Бирмингеме провели испытания новых танков – шесть из них представляли собой тяжелый Mk II без спонсонов, с новыми системами трансмиссии, один танк-транспортер орудий и один прототип быстроходного «танка преследования» Триттона под девизом «Чэйзер» («преследователь», в английском флоте так называли морские охотники) или «легкая машина Триттона №2». В июне последовал заказ на 350 штук, вскоре сокращенный до 200 из-за стоимости производства. Танк получил обозначение «средний» Мк А и прозвище «Уиппет» (Whippet – порода гончей, выведенная на основе английской борзой и известная замечательно быстрым бегом). С производством башен сразу возникли сложности, и для ускорения дела от них решили отказаться, выполнив в корме единую неподвижную рубку с пулеметными установками по периметру, увеличив экипаж с двух до четырех человек – командир, водитель и два пулеметчика. В таком виде танк пошел в серию в декабре 1917г., став первым британским средним, а также первым относительно «маневренным» танком.


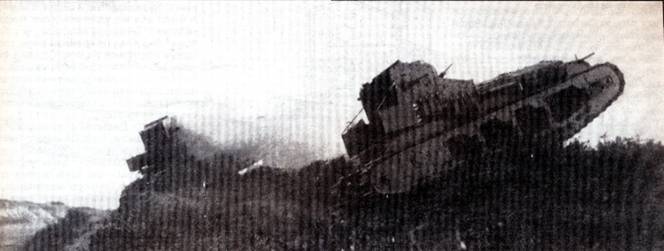

Средние танки Мк А «Уиппет» в атаке


Схема устройства «танка преследования» Триттона:

1 – двигатель правого борта, 2 – двигатель левого борта, 3 – сцепления, 4 – коробки передач, 5 – червячные пары передачи вращения на поперечные валы, 6 – поперечные ведущие валы, 7-цепи Галля, 8 – кулачковое сцепление со сд ающим механизмом


Из-за тесноты рубки от второго пулеметчика обычно отказывались, и его работу выполнял командир. Водитель (специальность «механика-водителя» тогда еще не определилась) размещался в рубке справа, командир стоял слева от него в выступающей вперед нише с лобовой пулеметной установкой. Для вентиляции и наблюдения командира служил люк в крыше с откидной вперед крышкой. Позади находился пулеметчик, обслуживавший правый или кормовой пулемет. Посадка и высадка производилась через кормовую одностворчатую дверь с шаровой установкой под пулемет. Пол рубки образовывал деревянный настил. Ниша командира и крыша длинного моторного отделения сильно ограничивали обзор водителю. Гусеничный ход с жесткой подвеской собирался на бронированных рамах по бортам корпуса.

В танке возили четыре 7,7-мм пулемета «Гочкис» Мк 1* (создан на основе ручного, принят в июне 1917г. как стандартный танковый), из которых три крепились в шаровых установках, один был запасным. Пулемет «Гочкис» выпускался в Ковентри по французской лицензии, имел газовый двигатель автоматики, питание от жесткой ленты на 30 патронов, воздушное охлаждение ствола, боевую скорострельность до 150 выстр/мин. В зависимости от обстановки, пулеметы легко переставлялись из одной установки в другую. Снаряженные жесткие патронные ленты (полосы) укладывались в стеллажах на полу рубки. Для стрельбы из револьверов экипажа служили отверстия с бронезаслонками.

Корпус собирался клепкой и болтами на полосах и уголках из плоских бронелистов толщиной от 14 до 5 мм. Защищенность лобовой части рубки несколько повышалась установкой бронелистов под углами наклона в вертикальной и горизонтальной плоскостях.

В моторном отделении параллельно оси машины рядом устанавливались два карбюраторных двигателя «Тейлор» JB водяного охлаждения. Установленный впереди единый радиатор двигателей обдувался двумя вентиляторами, приводимыми цепями Галля, воздух засасывался через бортовые бронежалюзи. Подача бензина – по системе «Вакуум». Цилиндрический топливный бак располагался в бронированном коробе на носу корпуса – с одной стороны, он максимально удалялся от экипажа, но с другой, оказывался весьма уязвим, что могло сделать танк просто неподвижным под огнем противника. Доступ к двигателям осуществлялся через откидные крышки верхних люков, подобно автомобилям тех лет. Пуск двигателей – от магнетто или от одной заводной рукоятки в корме. Каждый двигатель соединялся со своей коробкой передач, задававшей четыре скорости: 1-я -2,28, 2-я -4,95, 3-я -8,35, 4-я -12,8 км/ч. Коробки передач, расположенные под полом рубки, имели также механизм реверса. Выходной вал коробки передач через червячную пару вращал поперечный вал, на конце которого крепилась звездочка, приводившая через цепь Галля ведущее колесо одного борта. Поперечные валы крепились на подшипниках, снабжались ленточными тормозами. При движении по прямой или выходе из строя одного двигателя поперечные валы могли соединяться кулачковым сцеплением, но танк при этом становился неуправляемым. Имелся специальный сдающий фрикционный механизм, ограничивавший мощность, передаваемую с одного вала на другой, 12 л.с. Для поворота с малым радиусом водитель выключал или тормозил одну гусеницу, с большим радиусом – прикрывал дроссель одного двигателя и приоткрывал другого. Положением заслонок дросселей управляло рулевое колесо. Кроме него водитель действовал педалями правого и левого сцеплений, двумя рычагами бортовых тормозов, двумя рычагами коробок передач, рычагом блокировки.

Ходовая часть одного борта включала 16 сдвоенных опорных катков (из них 7 – с ребордами), оси которых жестко крепились по дугообразному нижнему обводу рамы, переднее сдвоенное направляющее колесо с винтовым механизмом натяжения и заднее сдвоенное ведущее колесо зубового зацепления, 5 поддерживающих роликов. Гусеница состояла из 67 крупных траков, аналогичных тяжелым танкам. Трак собирался клепкой из башмака и двух рельсов. Катки одной пары соединялись поперечными болтами и прижимались к рельсам трака винтовой пружиной, катки без реборд удерживались на рельсах с помощью особых тарелей, также разжимаемых пружиной. Гусеничный обвод выступал за пределы корпуса, что должно было повысить проходимость и способствовать преодолению препятствий. На прочном грунте длина опорной поверхности составляла 1,22 м, а удельное давление -1,1 кг/кв.см, в мягкий грунт гусеница погружалась, увеличивая опорную поверхность. Дугообразный нижний обвод гусеницы, как и на тяжелых танках, должен был уменьшить сопротивление движению и повороту при жесткой подвеске. Но в результате машину сильно раскачивало. В наружной стенке рамы гусеничного хода делались большие отгибы внутрь – через образовавшиеся окна сбрасывалась грязь с верхней ветви гусеницы.

Сзади по бортам рубки над гусеницами крепились ящики ЗИП. Экипажи старались навесить на танк как можно больше дополнительных канистр с бензином – два двигателя давали большой расход топлива. Самым удобным местом казалась крыша, и экипажи нередко даже в бою держали канистры там, хотя инструкции по Танковому корпусу это справедливо запрещали. Оптимальным вариантом оказалось крепление канистр на корме под прикрытием «ступеньки» корпуса между выступами ходовой части.

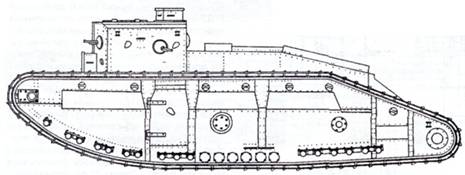

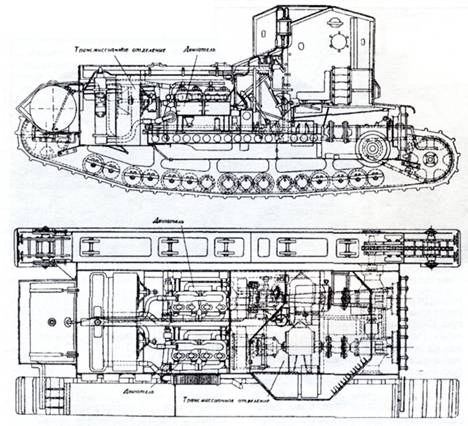

Разрез танка Мк А «Уиппет»


Опытный средний танк Мк А, модернизированный Ф. Джонсоном


Тактико-технические характеристики среднего танка Мк А «Уиппет»
Боевая масса, т 14,225
Экипаж, человек 3
Высота, м 2,73
Длина, м 6,04
Ширина, м 2,62
Толщина брони, мм:
лоб корпуса 14
борт корпуса 13
крыша и днище 5
Вооружение 4x7,7-мм пулемета «Гочкис» Мк 1
Боекомплект 5400 патронов
Двигатель:
марка 2х«Тейлор»
тип карбюраторный
число цилиндров 4
охлаждение жидкостное
мощность, л.с. 2x45
Запас топлива, л 317
Трансмиссия механическая
Коробка передач две четырехскор стных с реверсом
Механизм поворота изменением числа оборотов двигателей
Ходовая часть 16 опорных катков,
(на один борт) 5 поддерживающих ротков; ведущее колесо заднего расположения
Подвеска жесткая
Тип гусеницы металлическая крупнозвенчатая, с открытым шарниром

Управление танком «Уиппет» было непростым – фактически приходилось управлять двумя машинами сразу-и подготовка водителей требовала большой практики. Водители «Уиппет» считались в Танковом корпусе виртуозами, и действительно проявляли большое мастерство и смекалку. В одном из боев водитель «Уиппет» вел бой в одиночку – заблокировав поперечные валы, он продолжал движение и вел огонь из пулеметов. В тесной рубке жара и загазованность чувствовались сильнее, чем в тяжелых танках, были случаи, когда рулевое колесо и рукоятки пулеметов обжигали танкистам руки. Выхлопные трубы с глушителями выводились по бортам моторного отделения, и хотя отклонялись в стороны, способствовали загазованности рубки экипажа. Угорания экипажей случались здесь даже чаще, чем в тяжелых машинах, иногда экипажи в бою, чтобы не потерять сознание, дышали через фильтрующие патроны противогазов.

Кроме «Фостер и К° » танки «Уиппет» строили «Северо-Британские паровозостроительные заводы». Броню поставляла фирма «Бирдмор». В марте 1918г. Танковый корпус получил первые 50 «Уиппет». Всего построили 200 «Уиппет»-для сравнения, за тот же период англичане построили 1057 тяжелых танков марок Мк V, Мк V* и Мк V**. Более дорогие и сложные в производстве и эксплуатации Мк А были все же удачнее своих тяжелых «коллег». Танкисты хвастали, что «борзые» способны, по крайней мере, своим ходом вернуться из боя. Сделать Мк А «кавалерийским» танком не удалось хотя бы потому, что на марше танки неизменно отставали от кавалерии, а в бою под огнем противника кавалерия быстро отставала от танков.

Майор Ф. Джонсон, служивший в Центральных мастерских Танкового корпуса во Франции (в Тенер), предложил модернизировать «Уиппет», дабы упростить управление им и повысить подвижность. Два двигателя Тейлора заменялись одним авиационным «Роллс-Ройс Игл» мощностью 360 л.с. с планетарной трансмиссией от Mk V. Удельная мощность около 25 л.с./т позволила поднять скорость до 32 км/ч, но для таких скоростей уже не годилась ходовая часть танка с жесткой подвеской.


Число траков в цепи 67

Тип зацепления Зубовое

Ширина трака, мм 521

Миндальная скорость, км/ч 12,8

Средняя скорость, км/ч 8

Запас хода, км 64 (с доп. канистрами – 122)

Удельное давление, кг/см? 1,12

Преодолеваемый подъем, град. 40

Ширина преодолеваемого рва, м 2,15

Высота стенки, м 0,8

Глубина брода, м 0,9


Средний танк Mk А «Уиппет»


Средний танк Мк С


Средние танки Мк В, С, D

«Уиппет» прослужили в британской армии недолго, уже вскоре после окончания войны их начали заменять средними Мк В и Мк С.

18-тонный Мк В (Medium В) с экипажем 4 человека был создан в конце 1918г. майором У. Г. Вильсоном. Его целью был танк, равный с Мк А «Уиппет» по скорости, но с большими проходимостью и запасом хода и более простой в управлении. Гусеничный движитель был выполнен с охватом гусеницами корпуса по типу «ромбовидных» тяжелых танков. Вооружение – 4 пулемета – установили в возвышающейся рубке, две шаровых установки выполнили в небольших бортовых спонсонах. Был разработан вариант с 40-мм пушкой в башне, но он не строился «в железе». Позади обитаемого отделения устанавливался 4-цилиндровый двигатель Рикардо в 100 л.с. и планетарная трансмиссия Вильсона. Гусеница уширена до 570 мм. Танк развивал скорость до 9,3 км/ч, запас хода составил 100 км, танк преодолевал ров шириной 3,0 м, вертикальную стенку высотой 1,0м, подъем крутизной 35 градусов, брод глубиной 0,8 м. Высота Мк В-2,5 м, длина-6,92 м, ширина – 2,86 м. В середине 1918г. разместили заказ на 450 танков Мк В, первый танк собрали в сентябре того же года, а всего успели построить 45 машин, часть оснастили дымообразующей аппаратурой.

Мк С (Medium С) был разработан Триттоном как альтернатива Мк В и также имел жесткую подвеску и охватывающие корпус гусеницы, равное с Мк В бронирование. 6-цилиндровый двигатель Рикардо в 150 л.с. ( при 1200 об./мин) при массе 19 т позволил довести скорость хода до 12 км/ч, запас хода увеличили до 120 км, способность преодолевать препятствия возросла не намного – ров шириной 3,35 м, стенка высотой 1,37 м. Танк был несколько меньше по ширине (2,7 м), длина составляла 7,86 м, высота 2,94 м, экипаж – 4 человека, вооружение – 3-4 пулемета, вариант «самца» должен был нести пушку во вращающемся, несколько наклоненном вперед (для уменьшения мертвой зоны) щите в передней части рубки. Всего построено 36 машин.

Параллельно разрабатывался средний танк Mk D массой около 13,5 тс двигателем мощностью до 240 л.с., тросовой гусеницей системы «Снэйк» («змея») подполковника Ф. Джонсона с шарнирно подвешенными к тросовой основе т.н. «самоориентирующимися» траками. Этот танк считался важным элементом разработанного начальником штаба Танкового корпуса Фуллером «Плана 1919», но после окончания войны работы над проектом, как и все опытные разработки, резко замедлились.


Танки-транспортеры орудий

В марте 1917 года построили прототип танка-транспортера для перевозки 60-фнт (127-мм) пушки или 6-дюймовой (152-мм) гаубицы. То есть гусеничный трактор-тягач пытались заменить транспортером. Хотя гаубица теоретически могла вести огонь с транспортера, вряд ли правильно считать его прообразом САУ. Двигатель и трансмиссия были полностью аналогичны танку Mk IV, но схема компоновки и ходовая часть изменены. Водитель и командир (оператор) размещались в одноместных кабинах по бортам над гусеницами, остальной экипаж и груз – на платформе. С помощью откидной аппарели, салазок с роликами и лебедки с приводом от двигателя орудие с лафетом втаскивалось на платформу, колеса лафета снимались и вешались на борта. Свободное место заполнял боекомплект (без орудия можно было загрузить до 130 выстрелов). Имелась поворотная крановая стрела. Силовой блок перенесли в корму и «перевернули» – двигатель позади дифференциала и коробки передач, так что не пришлось менять цепную передачу. В корме выполнили две овальные двери. Гусеничный обвод намного понизили, он приобрел форму вытянутого ромба. Первоначально танк-транспортер снабдили упрощенным колесным «хвостом», а у водителя установили штурвал, но от хвоста быстро отказались. Однако управление также требовало усилий 3-4 человек. Всего экипаж танков-транспортеров (GC – «Gun Carrier») составляли 5 человек.

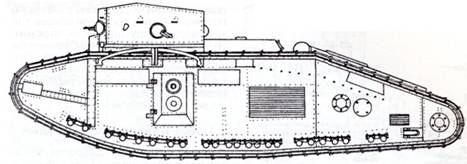

Средний танк Mk В


Средний танк Мк С

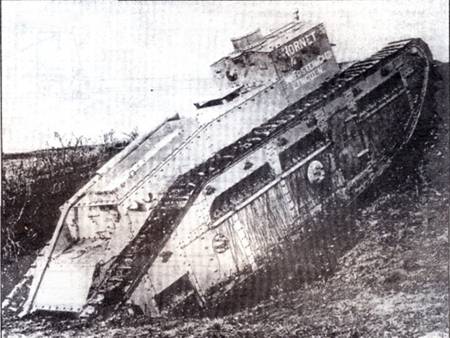

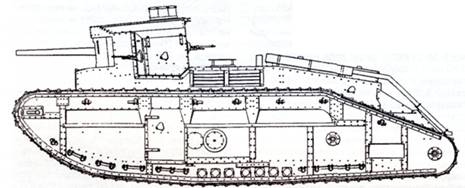

Средний танк Мк С «самец»

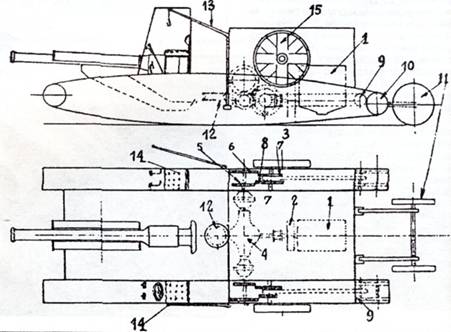

Схема устройства «танка-транспортера орудий»:

1 – двигатель, 2 – главное сцепление, 3-гусеничный обвод, 4 – дифференциал, 5,6 – шерстсрни первичного вала бортовой коробки передач, 7,8 – шерстсрни вторичного вала, 9 – шерстерня бортовой передачи, 10 – ведущее колесо, 11 – колесной «хвост» (вследствии устранен), 12-шкиф лебедки, 13 – крановая стрела, 14 – рубки управления, 15 – вывешенные на бортах колеса артиллерийского лафета


9 июля 1917 года в Лидсе сформировали первую роту танков-транспортеров лейтенанта Брауна. Первый такой танк доставили на континент накануне сражения у Ипра и испытали во Фландрии при XVIII-M корпусе. Боевая служба их началась в июне 1917 года. Идея такой перевозки не имела успеха у артиллеристов, и танки-транспортеры орудий более удачно работали в роли танков снабжения («тендеров»). Они могли перевозить на платформе до 10 т груза, а кроме того буксировать волокушу массой до 22,4 т. Удельное давление на грунт – 2,39 кг/кв.см на твердой дороге, 0,42 кг/кв.см при погруженной нижней ветви гусеницы.

Всего завод «Китсон энд Компани» в Лидсе собрал 50 танков-транспортеров. Один превратили в ремонтно-эвакуационную машину с бронированной кабиной экипажа, подъемным краном на платформе, лебедкой, анкерным приспособлением для упора в грунт. Другой переделали в самоходный экскаватор с открытой поворотной платформой. В обоих случаях передние кабины снимались.


Тактико-технические характеристики танка-транспортера орудий (GC)
Боевая масса, т 25,4 (без груза) - 34 (с полной загрузкой)
Экипаж, человек 5
Высота, м 2,85
Длина, м 9,1 (без хвоста), 10,8 (с хвостом)
Ширина, м 3,4
Клиренс, м 0,42
Толщина брони, им:
лоб и борт 8
крыша и днище 8
Вооружение: пулеметы 1х7,7-мм "Гочкис*
Боекомплект: патронов 2000
Двигатель:
марка «Даймлер*
тип карбюраторный
число цилиндров 6
охлаждение жидкостное
мощность, л.с. 105(при 1000 об/мин)
Трансмиссия механическая
Коробка передач 2-скоростная со скользящими шестернями
Бортовой редуктор бортовая 2-скоростная коробка передач - цепная передача - однорядный редуктор
Механизм поворота дифференциал и бортовые коробки передач
Подвеска жесткая
Тип гусеницы металлическая, крупнозвенчатая
Тип зацепления зубовое
Ширина трака, мм 521
Шаг трака, мм 197
Макс. скорость, км/ч 6,0
Запас хода, км 56
Ширина преодолеваемого рва, м до 3,7
Тяговое усилие, кгс 2370
Выпуск английских боевых танков в 1916-1918 годах
Марка танка Количество выпущенных
Mk 1 «самец» 75 «самка» 75
Mk II «самец» 25 «самка» 25
Mk III «самец» 25 «самка» 25
Mk IV «самец» 420 «самка» 595
MkV «самец» 200 «самка» 200
MkV* «самец» 200 «самка» 432
MkV**   25
Mk VII   3
Mk VIII 7 (в Англии - 5 до перемирия, 2 - после)
Mk IX   36
Mk А «Уиппет»   200
Mk В «самка» 45
Mk C(1918-1919r.) «самка» 36

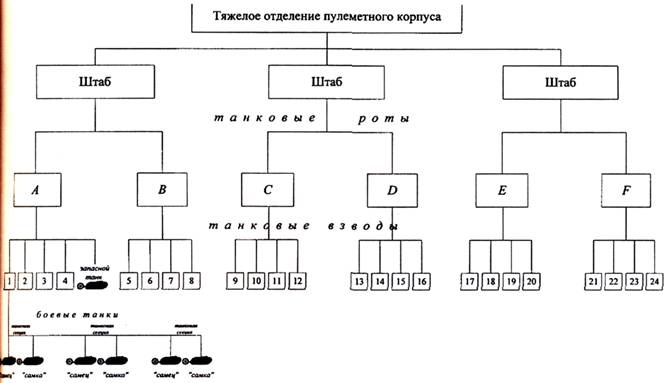

Штат «тяжелого отделения пулеметного корпуса» на сентябрь 1916 г.

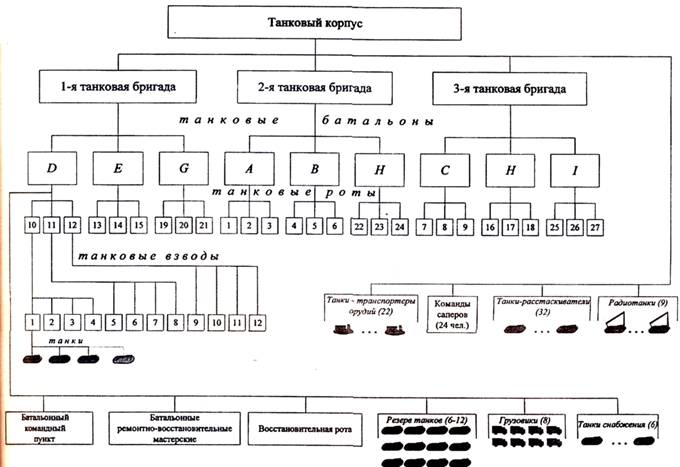

Штат британского Таисового корпуса на ноябрь 1917 г.


Организация и подготовка британских танковых частей

В марте 1916 года начали формировать первое танковое подразделение под командованием полковника Суинтона, именовавшееся «отделением бронеавтомобилей службы моторизованных пулеметов», а с мая – «тяжелым отделением пулеметного корпуса». Первые 600 человек перевели из учебного лагеря «моторизованных пулеметов» (им руководил подполковник Брэдли), 30 офицеров взяли из службы моторизованных пулеметов и RNAS, еще 15 назначил главнокомандующий во Франции. 900 добровольцев взяли особой вербовкой, в чем оказал помощь издатель журнала «Мотоциклист» Дж. Смит. Штаб отделения находился поначалу в Лондоне. Первый учебный лагерь в Бисли нес русскозвучащее название Сибирь, позже его перевели в Бульхауз, в имении Ивиф в Эльведен организовали учебное поле, названное «полигоном для опытных взрывов» (так объясняли присутствие военных инженеров). Ходили слухи, что оттуда роют туннель до Германии – вероятно, такие нелепицы распускали намеренно. Личный состав не знал о танках до их прибытия – говорили, что новые машины «могут переплывать реки, как крокодил, и прыгать, как кенгуру». В июне отделение получило первые машины, утвердили его штат. Предполагались 15 рот по 10 танков, но, по просьбе главного командования, сформировали 6 рот по 25 танков – 4 взвода по три секции (каждая из «самца» и «самки») и 1 запасной танк.

В начале июля в присутствии Ллой- Джорджа и Робертсона провели первое учение 20 танков и пехоты. На следующих учениях присутствовал король Георг V под видом «русского генерала» (все те же ссылки на Россию). В другой раз король уже официально посетил танковое учение в Вуле 25 октября 1918 года, а вообще к концу войны посещение танковых частей стало у королевской фамилии хорошим тоном.

17 сентября Стэрн и Суинтон обсудили результаты первых боев с Хейгом. 29- го командиром тяжелого отделения назначили подполковника (с 1 мая 1917 года – бригадного генерала) Эллиса и выдали заказ на 1000 танков. «Отставленный» Суинтон получил позже звание генерал- майора и все положенные почести. Штаб тяжелого отделения перевели во Францию в Бермикур. В ноябре отделение переименовали в «тяжелый отряд пулеметного корпуса», а офицеры отряда представили исследование «Танковая армия». Основные его положения тогда не могли быть реализованы, но позже их использовал Фуллер в своих теориях механизированной войны.

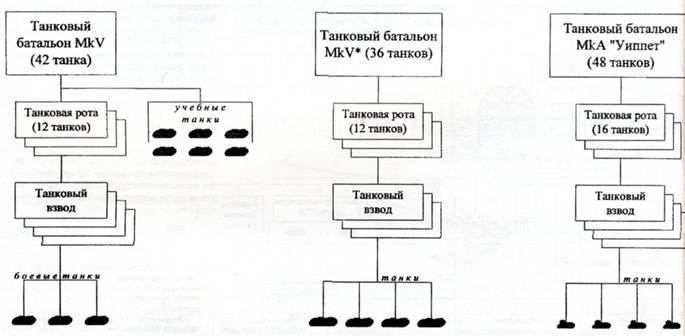

Организация английских танковых батальонов на июль 1918 г.


С 15 ноября 1916 по 15 февраля 1917 года танковые роты переформировали в 4 батальона с теми же обозначениями. Танковые взводы внутри батальона имели сквозную нумерацию. Танковое депо перевели из Тэтфорд в Бовингтон. Батальоны свели в бригады – 1-ю (С и D) полковника Бэкер-Кар, 2-ю (А и В) полковника Кураж. 27 апреля 1917 года начали формировать 3-ю бригаду полковника Хардрес-Ллойда. Количество танков в батальоне уменьшили с 72 до 48 (36 боевых и 12 учебных). Бригады были чисто административной единицей, поэтому состав их постоянно менялся. Более- менее стабильны были танковые батальоны и роты, но в бою и они дробились до групп в несколько машин.

После сражения под Аррас предложили увеличить отряд до 18 батальонов. 28 июня 1917 года это развертывание утвердили, а отряд переименовали в Танковый корпус (Tank Corps) – в секретности смысла уже не было, да и признание новый род оружия получил. Штаб корпуса возглавил майор Дж.Ф.Ч. Фуллер, вошли в штаб капитаны Мартель, Хотблэк, Узиелли, Азин-Берри, Дандас, майоры Грин и Брокбэнк. Необходимость в линейных пополнениях отложила расширение корпуса. Но успели устроить новые лагеря в Воргрете, Лулворте, Свэнэдже.

В главном учебном лагере танков в Бовингтоне (Дорсет) за первый год сформировали батальоны Е, F, G, Н, I, за 1917/18 -J, К, L, М, N, О, Р, Q, R. Средний срок подготовки батальона составлял 4 месяца. На 1918/19 год планировали сформировать 13 английских, 3 канадских, 1 новозеландский батальон, но к перемирию подготовили только 8 английских и 1 канадский. Лагерь в Бовингтоне служил и главным опытным полигоном, где рождались и проверялись предложения по конструкции танков, приемам управления, движения и т.п. К концу войн имелись школы (курсы) стрельбы из орудий и пулеметов, револьверов, расшифровки аэрофотоснимков, танковой разведки, службы связи и голубиной почты маскировки, противогазовая, топографическая.

Личный состав для тяжелого отделения набирали: водителей и механиков- из автомобильного корпуса (сначала они образовали т.н. «771-ю автороту»), пулеметчиков – из пулеметного корпуса, наводчиков – из запасных артчастей, остальных – из запасных пехотных. С расширением отделения личный состав набирали из кавалерии, нестроевых частей, авиации (вполне обычно для броневых частей и в других армиях) и флота Добровольцев уже не хватало – к февралю 1917 года численность тяжелого отряда достигла 9000 человек, а к ноябрю 1918-го Танковый корпус включал 2000 человек. Офицеры со знанием техники набирались в основном из инженерного корпуса, а потому были более свободна от «традиций», более склонны к «дисциплине деловой, а не педантичной». Это стало одним из условий формирован» корпоративного духа танкистов. Тому ж« духу способствовали вымпелы рот (батальонов) и личный флаг командира корпуса. Коричнево-красно-зеленый флаг генерала Эллиса был, якобы, разработан начальником штаба Фуллером и символизировал стихию танка – «грязь-кровь- зеленое поле».

В 1918 году попытались привести нумерацию подразделений в соответствии с правилами: батальонов – номерами, рот – буквами. В результате танковые батальоны именовали двояко – буквой и номером. 1 августа 1918 года Департамент снабжения танками Министерства снабжения заменили отделом Департамента штабной службы военного министерства – танки как бы «узаконили» в качестве рода войск. На июль 1918 года Танковый корпус включал 14 батальонов тяжелых танков, 2 батальона средних и 1 бронеавтомобилей. 26 октября военное министерство утвердило развертывание корпуса в 1919 году до 34 батальонов.

Заказ на 1919г. включал 1500 тяжелых и 1500 средних танков. Но перемирие 11 ноября положило конец этим планам.


Трофейные Mk IV в германской армии.


Подавление революционных выступлений в Берлине. 1919 г.

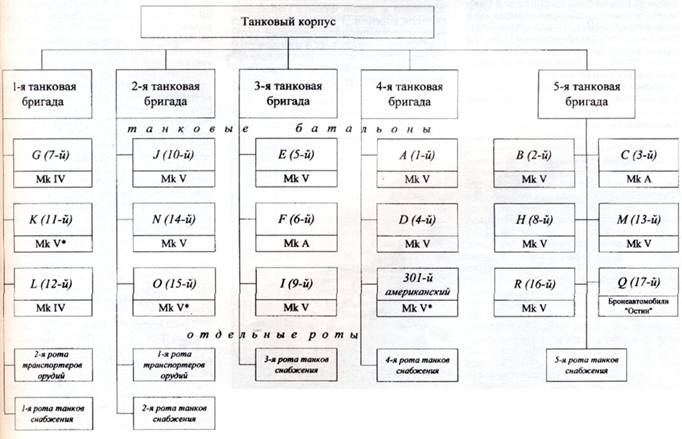

Штат британского Танкового корпуса на 27 сентября 1918г.


Первая инструкция по обучению танкистов была выпущена в декабре 1916 года. Начальное обучение проводилось в депо пополнений в Гумерейле, обучение вождению – в депо в Буле. Школа пулеметчиков находилась в Бисли, наводчиков поначалу обучали в артшколе Королевских ВМС в Портсмуте. Во Франции в окрестностях Бермикур организовали курсы вождения и артиллерийской стрельбы, в Эрен – курсы пополнений, противогазовые и навигационные. Из-за недостатка матчасти обучение частью вели с деревянными макетами (каждый переносили 4 человека). В начале лета 1917 года курсы вождения перевели в Вэльи, где создали большой полигон, стрельбы – в Мерлимон. В январе 1918 года в связи с угрозой германского наступления курсы вождения перевели в Авелюи.

Ключевым предметом начального обучения считалась топография. После занятий на неподвижной машине и первых «катаний» (дабы приучить к тяжелым условиям в танке) начиналось вождение и преодоление препятствий. Поворот отрабатывали на обвалованном участке дороги, касание вала корпусом вело к дисквалификации. Нелегкое упражнение на машинах типа Mk I-IV. Любопытно преодоление глубокой воронки «нырянием ласточкой». Танк выводили на край воронки и вывешивали (центр тяжести у ромбовидных танков почти совпадал с центром опорной поверхности). С закрытым дросселем спускались вниз, при касании направляющим колесом грунта нужно было дать полный газ, иначе танк оставался в воронке. Наводчиков обучали прицеливаться на вспышку выстрела и быстро нажимать спуск при повторной вспышке. Хотя обучали стрельбе в движении, боевая практика заставляла стрелять с коротких остановок. Для определения проходимости грунта выработали простой прием: если офицерская трость усилием двух рук входила в грунт не более, чем на 30 см, танки проходили легко (грунт выдерживал давление до 1,5 кг/кв.см), на 30-45 см – средняя проходимость (около 1 кг/кв.см), полностью – грунт непроходим (менее 0,5 кг/кв.см).

К середине 1918 года наладился механизм приемки и отправки танков. С заводов их отправляли на станцию в Ньюбери (Беркшир), обслуживаемую 20-й эскадрильей RNAS, оттуда через Саутгэмптон и Ричборо на пароме в Гавр, где их принимала другая группа 20-й эскадрильи, затем – в Бермикур и на центральный склад в селении Эрен.

Большое значение придавали ремонтно-эксплуатационной службе и технической подготовке. В конце 1916 года вместо ротных мастерских создали батальонные, а через год – бригадные, а также Центральные мастерские в Эрен, позднее переведенные в Тенер, из рот изъяли мастеров. Вопросы поддержания танков в исправности все больше переходили к экипажам, водители превращались в механиков-водителей. С октября 1917 года практиковали выдвижение грузовиками к линии фронта передовых складов корпуса. 1 февраля 1918 года начали формировать танковые роты снабжения – каждая из 4 взводов по 6 танков. В начале августа во Франции находилось 5 рот снабжения и 2 танковые роты перевозки орудий.

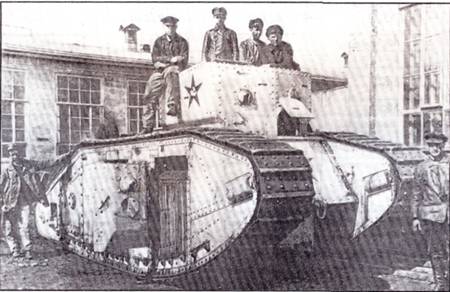

Танк MkV, захваченный красноармейцами в районе Каховки, 1920г.


Трофейный танк Мк В


Обозначения и окраска танков. Экипировка экипажей.

Поначалу танки раскрашивали пестро – пятнами коричневого, желтого, зеленого, серого, песочного цветов. Такую схему деформирующей окраски разработал член Королевской Академии под полковник С. Соломон. Хранящийся в Бовингтоне Mk I С19 «Клэн Лэсли» раскрашен коричневыми, голубыми и белым волнистыми полосами. Но уже Mk II и III окрашивали однотонно и снабжали масксетями. Танки либо сохраняли заводскую серо-стальную окраску, либо окрашивались оливковым цветом, а позже- хаки коричневого оттенка. Под Аррасо» встречались танки с однотонным корпу| сом и пятнистыми спонсонами – эт« были учебные Mk II с установленными» войсках спонсонами от Mk I из «настоящей» брони. Для лучшего опознания на бортах танков иногда рисовали эмблемы!

– игральные карты различных мастей рука в рыцарской перчатке, стилизованные геральдические кресты и звезды! После появления на поле боя германский танков англичане с лета 1918г. наносили на носовой части боковых выступов тан-! ков три вертикальные полосы – белая- красная-белая – для опознавания сво-1 ей пехотой и артиллерией. Такие же полосы наносились на крышу для опознавания авиацией. Такой набор полос несли на бортах и бронеавтомобили 17-го батальона.

Танки получали заводские номера – сначала трех-, потом четырех- и пятизначные. В ротах (батальонах) танку присваивали свой номер «NXX» (N – буква подразделения, XX – номер). Заводской номер ставили обычно на корме и в задней части бортов, номер в подразделении – на бортах впереди (иногда – прямо поверх заводского). Учебные танки имели только заводские номера. Танки-транспортеры орудий обозначались «GCXXX» (XXX – порядковый номер). На танках снабжения большими буквами писали «Supply», дабы не сбивать с толку свою пехоту -ведь большинство этих танков выполнялось на основе боевых. Как и в бронесилах других стран, в Танковом корпусе каждая машина имела свое имя – «Цейлон», «Китай», «Лузитания», «Тигр», «Витсхаете экспресс», «Эдуард», «Мэри», «Боби», «Одиссей», «Чарли Чаплин», «Ди Хард», «Дракула» и т.д. Обычно имена давались на букву батальона. Так, у Камбрэ действовали танки «Hardian», «Havoc», «Hermosa», «Hilda», «Hydra», «Harleguin», «Hong Kong» батальона H. Батальон L включал танки «Lightning», «Lily II», «Lochiel», «Lion», «Lukoie III» и т.д. Иногда имена заменялись шуточными дивизами -один MI (А13) на Сомме нес девиз «Мы все в этой штуке», другой у Газы «Оле-Лукойе на службе Сухопутной армии Его Величества» (журналистский псевдоним полковника Сумнтона).

Снаряжение танкистов тоже было предметом постоянного поиска. Танкисты одевались обычно в штатную полевую форму, использовали кожаные технические комбинезоны, пехотные жилеты, в холода – короткие «окопные шубы». Перчатки носили обычные или «шоферские» с крагами. Для защиты головы поначалу использовали самодельные кожаные противоударные шлемы, но чаще-штатные стальные каски-«миски», иногда дополняя их кожаным валиком по окружности. Для защиты лица и глаз служили автомобильные очки-консервы, очки со стальными пластинами с прорезями или сеткой мелких отверстий и кольчужные маски, заимствованные у пехотных наблюдателей. Это давало лишний повод сравнивать танкистов с «рыцарской кавалерией». На груди носили противогазную сумку, на поясе-открытую кобуру с револьвером «Веблей».


Послевоенная судьба английских танков

Большую часть своих танков англичане вскоре после перемирия разобрали, оставив лишь последние модели для опытных и учебных целей. Первыми сокращали Mk IV, в основном «самки». Их разоружили, сняли приводные цепи, органы управления и установили как «монументы победы» в ряде британских городов (оставлять их на ходу и с оружием боялись-обстановка была неспокойна). Один такой танк сохранился в Эмфорде (Кент). Два Мк 1V-«самки», сняв пулеметы, снабдили пассажирской платформой над корпусом и катали публику на южных курортах Англии-так организация бывших офицеров Танкового корпуса зарабатывала деньги. На службе оставили Mk V и V*, но уже в 1920г. признали их устаревшими и стали списывать или передавать другим странам. В знак уважения ромбовидный танк вошел в эмблему Королевского танкового корпуса.

Последний раз применить тяжелые ромбовидные танки попытались в 1940г., когда Англия ожидала германского вторжения. Mk V из Бовингтонского музея установили в качестве огневой точки на дороге в Вэрхем, дополнив его вооружение пулеметом «Льюис» на зенитной стойке- вертлюге. Но германская операция «Зеелеве», как известно, не состоялась. К настоящему времени в Танковом музее в Бовингтоне осталось около десятка английских танков Первой мировой войны разных марок (включая «Маленького Вилли»).


Английские танки за рубежом

Первыми после англичан их танки использовал противник. Германцы отремонтировали и перевооружили часть захваченных Mk IV. Такие танки и «родные» Мк IV состояли на вооружении пяти «штурмовых отделений». В Германии же танки впервые «вышли на улицы» – Mk IV использовали при подавлении революционных выступлений в 1919 году. Затем танки, согласно Версальскому договору, разобрали. В Великобритании танки тоже использовали для подавления беспорядков в северной Ирландии. Но для таких целей англичане справедливо предпочитали бронеавтомобили. На 1930 год один Mk V имелся в южной Ирландии.

В феврале 1918г. инициатор создания и первый командующий французских танковых частей генерал Этьен заявил о необходимости тяжелых танков, способных «возглавлять атаку»,-с первыми английскими тяжелыми танками Этьен познакомился, посетив 25 июня 1916г. завод Фостера в Линкольне. Поскольку французские работы по тяжелым танкам шли крайне медленно, решили использовать английские. В январе 1918 года французское правительство запросило британское об уступке Mk V в обмен на легкие «Рено». Англичане предложили передать 300 танков Mk V*. Личный состав 3-го батальона «Шнейдер», оставшегося без машин после боев в Шампани, в конце сентября направили в Буррон. В начале октября туда прибыли первые 25 MkV*, всего к 1 ноября прибыло 77. Экипажи прошли обучение, но в боях не участвовали. После войны батальон вошел в состав 551 -го тяжелого танкового полка. В начале 20-х годов 57-мм пушки заменили укороченными 75- мм (боекомплект 200 выстрелов). На 1929г. на вооружении французской армии оставалось 70 Mk V*. Потом их частично заменили французские 2С.

Русское военное ведомство получило сведения об английских тяжелых танках еще до их первого выхода в бой, в 1917г. проявило к ним серьезный интерес, но тогда английские танки в Россию не попали – англичане охотно «маскировались» Россией, но передавать ей новую технику не спешили. Зато во время гражданской войны они сформировали три специальных отряда танков Mk V, Мк А «Уиппет» и Мк В для отправки в Россию. Тяжелые танки действовали на Северо-Западном (Юденич), Южном (Деникин, Врангель) фронтах. 22 марта 1919г. в Новороссийский порт вместе с английскими инструкторами прибыли шесть Мк V и шесть Мк А «Уиппет», вошедшие в 1-й дивизион танков Вооруженных Сил Юга России. 22 мая два Мк А участвовали в атаке у местечка Путепровод. По крайней мере, на одном «Уиппет» («Сибиряк» – в России танки сохраняли английскую нумерацию, но получали новые имена) лобовой пулемет заменили 37-мм пушкой «Гочкис». Тихоходные, с малым запасом хода танки мало подходили к условиям гражданской войны, и небольшое их количество при обширных несплошных фронтах никак не повлияло на ход войны. Так, Северо-Западная Белая армия в сентябре 1919 года имела 6 танков при 17 800 штыках и 700 саблях. Правда, «батальон» в 3 танка в октябре под Ямбургом содействовал откату красных частей на 15 км (красных бойцов громыхающие «таньки» поначалу сильно пугали). А наиболее «массированное» применение сразу 12 танков 2-й врангелевской армией на Каховском плацдарме в середине октября 1920г. окончилось неудачей – оборона красных была хорошо подготовлена. Захваченные Красной Армией Mk V использовались в 1920г. для укомплектования автотанковых (танковых) отрядов типа «Б» («больших»-так одно время у нас называли тяжелые танки). В июле 1919г. три средних Мк В с двумя тяжелыми MkV доставили в Архангельск. Заметной боевой карьеры за ними не числится. В Красной Армии трофейные танки в соответствии с принятым тогда правилом получили название по марке двигателей: так Мк А «Уиппет» стали «Тейлор», a MkV – «Рикардо». Они состояли на вооружении соответственно «легкой» и «тяжелой» флотилий танковой эскадры (1923 год), легкотанкового и тяжелотанкового батальона танкового полка (1924), отдельных легкого и тяжелого танковых батальонов (1925). Трофейные Мк В Красная Армия также включила в состав своих танковых отрядов и рот, потом использовала в качестве подвижных мишеней при обучении расчетов противотанковых пушек. На 1928 год в РККА оставалось 45 «Рикардо» и 12 «Тейлор». С вооружения трофейные танки сняли в 1930г., несколько разоруженных танков даже использовали в качестве сельскохозяйственных тракторов. До настоящего времени на территории бывшего СССР сохранилось 5 «родных» Mk V- больше, чем где-либо еще. В основном это «Композиты»: один находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке, три в Харькове. Один МкУ-«самка» остался в Архангельске.

Часть оставшихся на ходу машин англичане передали армиям стран, образовавшихся в результате Первой мировой и составивших «санитарный кордон» на границах Советской России – Польши, Латвии, Эстонии. В Латвии танки вошли в состав танкового полка «технической дивизии». В Эстонии в декабре 1925-го танки едва не приняли участие в Ревельском восстании. На 1930 год в составе двух смешанных танковых рот эстонского бронетанкового полка («танковый и бронеавтомобильный дивизион») имелось около десятка Mk V. После присоединения Эстонии к СССР в 1940 году эти танки достались РККА, но применения, понятно, не нашли. Польше союзники передали несколько MkV и MkV*. Дольше всего Mk V оставались на вооружении в Эстонии и Латвии – не от хорошей жизни, понятно, a Mk V* – во Франции и самой Англии. В 1918-1920 гг тяжелые танки Mk IV («самки») и средние Мк А «Уиппет» закупило для испытаний министерство обороны Японии. Но этим дело и ограничилось. В учебном танковом подразделении японской армии они эксплуатировались до середины 30-х годов – для «Уиппет» это можно считать предельным сроком службы.









Главная | Контакты | Нашёл ошибку | Прислать материал | Добавить в избранное

Все материалы представлены для ознакомления и принадлежат их авторам.
