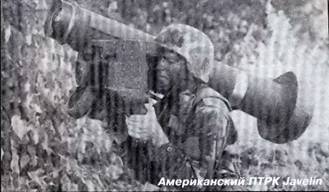

Американский ПТРК Javelin

Анализ развития зарубежных противотанковых ракетных комплексов (ПТРК), а также их боевого потенциала имеет актуальное значение по следующим причинам. В первую очередь, эта проблема относится к разработчикам защиты отечественных танков, у которых на первое место перемещаются задачи по созданию защиты от головок самонаведения (ГСН) ПТУР, использующих различные принципы функционирования, по уничтожению ракет на траектории при подлёте к танку и по повышению эффективности динамической защиты (ДЗ). Одновременно результаты такого анализа позволят отечественным разработчикам ПТРК переосмыслить ещё раз вопросы собственной технической политики при совершенствовании этого класса высокоточного оружия. И, наконец, зарубежные ПТРК участвовали во многих военных конфликтах и пользуются большим спросом на рынках оружия. Очень хотелось бы, чтобы наши противотанковые ракеты не уступали зарубежным и в этом направлении.

Состоящие на вооружении зарубежных армий ПТРК в зависимости от дальности действия подразделяются на:

– малой дальности (500-600 м) – Егух (Франция), SRAW (США);

– средней дальности (1000-2000 м) – Javelin, Dragon2 (США), Milan2T (Франция, ФРГ), RBS-56 Bill (Швеция);

– большой дальности (3000-5000 м и более) – TOW-2A, TOW-2B, Hellfire (А,В,С ); Hellfire RBS17 (США, Швеция); НОТ-2Т (Франция, ФРГ); Swingfire (Великобритания); Swift (ЮАР); Red Arrow-8 (Китай); КАМ-9 (Япония); Mapats, Nimrod (Израиль).

Развитие зарубежных ПТРК осуществляется, во-первых, путём создания новых образцов, преимущественно относящихся к третьему поколению, и, во-вторых, с помощью плановой модернизации штатных средств, в конструкции большинства которых заложен модульный принцип.

Главнейшей частью современных ПТРК является система наведения, уровень развития которой определяет принадлежность комплекса ко второму или третьему поколению.

Напомним, что ко второму поколению относятся ПТРК, имеющие полуавтоматическую систему наведения, с помощью которой наводчик через оптический прицел следит только за целью, а слежение за ракетой и выработка команд управления осуществляется автоматически наземной аппаратурой. К этому поколению относятся ПТРК с передачей команд по проводам Dragon, TOW, Егух, Milan, НОТ, Red Arrow-8, а также ракеты с ГСН, наводящиеся по лазерному лучу Hellfire (А, В, С), Hellfire RBS-17, Nimrod, Swift, ATGW-3/MR. Основными недостатками ПТУР второго поколения являются:

– подверженность естественным (пыль, дым от разрывов снарядов) и организованным со стороны противника помехам, особенно это относится к ПТРК, использующим лазерную подсветку цели;

– необходимость непрерывного слежения оператором за целью в процессе всего полёта ракеты;

– относительно низкая скорость полёта (200-300 м/с), большое полётное время, малая скорострельность (3-4 выстр./мин);

– невысокая живучесть ПТУР с расчётом в боевых условиях.

К настоящему времени зарубежные конструкторы, используя тепловые (ИК) и радиолокационные ГСН, создали ПТУР третьего поколения, реализующие принцип "выстрелил- забыл". При пуске ракеты этого поколения оператор прицеливается по цели и, убедившись, что ГСН захватила цель, осуществляет пуск. Дальнейший управляемый полёт ракеты до цели происходит автономно без связи с пусковой установкой по командам, формируемым ГСН. К этим ПТРК относятся, например, усовершенствованный вертолётный вариант Hellfire Longbow, ATGW-3/LR, Javelin и др.

К основным преимуществам ПТРК третьего поколения относятся:

– повышение вероятности поражения цели;

– снижение уязвимости комплекса и его расчёта (из-за уменьшения времени нахождения под огнём противника), особенно в случае использования вертолёта в качестве носителя оружия;

– повышение помехозащищённости (наличие только одного канала "ГСН-цель").

Невысокая точность попадания в цель, малые дальности стрельбы, а также невысокие параметры бронепробивного действия гранатомётных выстрелов при недостаточной выживаемости комплекса и расчёта определили создание за рубежом ПТРК малой дальности, к которым относятся комплексы Егух и SRAW (Short – Range Anti-tank Weapon – противотанковая система ближнего рубежа). Если ракета Егух (135-мм тандемная БЧ, бронепробиваемость – 950 мм) управляется по проводам, то ракета SRAW с помощью инерциальной системы наведения в сочетании с оптическим и магнитным датчиками обнаружения цели поражает танк сверху ударным ядром. Ракета SRAW представляет модульную конструкцию одноразового применения.

Создание ПТРК средней и большой дальности в США осуществлялось по многим специальным хорошо финансируемым программам с акцентом на создание ракет третьего поколения. Так, программа AAWS- Н (Advanced Anti-tank Weapon System-Heavy – перспективная тяжёлая противотанковая система оружия) предусматривала создание ПТРК для замены штатного ПТУР TOW и его модификаций в 1995-2005 гг. Программой AAWS-M (Advanced Anti-tank System-Medium – перспективная противотанковая система оружия средней дальности) предусматривалось создание ПТРК третьего поколения для замены ПТУР Dragon. Программа AAWWS (Airborne Adverse Weather Weapon System – авиационная система оружия для неблагоприятной погоды) была нацелена на усовершенствование существующего парка вертолётов АН-64 Apach противотанковыми комплексами третьего поколения – Hellfire Longbow. Европейские страны НАТО разрабатывали собственные программы создания ПТУР третьего поколения, что отражает стремление их к независимости от США в этой области, приобретению собственного опыта и созданию технологической базы для разработки новых систем оружия. Великобритания, Франция, ФРГ разработали совместную программу создания ПТРК третьего поколения – ThGat (Third-generation или Tri-national Anti-tank). Эта программа получила обозначение ATGW- 3 в Великобритании, AC3G – во Франции и PARS-3 – в ФРГ.

В США к созданию ПТУР третьего поколения подключены многие ведущие фирмы: Hughes Aircraft, McDonnell, Texas Instruments, Raytheon, Honeywell, Ford Aerospace, Aerojet, Martin Marietta, Rocwell International, Emerson Electric, Ling Temco Vought и др.

Наряду с фирмами МВВ (ФРГ), Aerospatiale (Франция) и Britich Aerospace (Великобритания), объединёнными в консорциум EMDG, в разработке ПТУР третьего поколения принимают участие фирмы ФРГ: Bodenseewerke, GerateTechnik, Electro Special, Eltro; фирмы Франции: Thomson-CSF SEAT, SERAT, Luchaire, FRET, SNPE; фирмы Великобритании: Thorn- EMI Electronics, RARDE, ROF, Rocket Motor Executive, PERME.

Продолжает углубляться сотрудничество фирм различных стран по созданию нового более эффективного поколения противотанкового вооружения, что позволяет решать вопросы унификации, сокращения номенклатуры и экономии средств. В США также прослеживается тенденция объединения усилий между различными родами войск по созданию унифицированных образцов противотанкового оружия.

По программе AAWS-M принят на вооружение ПТРК третьего поколения средней дальности Javelin ("Дротик"), на закупку которого в количестве 3754 шт. запрашиваемые ассигнования 8 2001 г. составляют 372 млн. долл. ПТУР Javelin оснащена ИК ГСН и может использоваться в дневных и ночных условиях. При этом Javelin обладает двумя режимами атаки цели: пикированием и прямой атакой в горизонтальной плоскости. Ракета оснащена 127-мм тандемной БЧ, бронепробиваемость основного заряда которой составляет 750 мм.

Применительно к противотанковым системам большой дальности можно также обнаружить повышенное внимание созданию ПТРК третьего поколения, ракеты которых оснащены ИК ГСН (AMS-H-СШД, ATGW-3/LR- Франция, ФРГ, Великобритания), и ракет с радиолокационной ГСН, обеспечивающей реализацию принципа "выстрелил-забыл" в любую погоду, при наличии дыма, тумана и пыли на поле боя (Brimstone – Великобритания, США). Одним из представителей ПТРК большой дальности является система ATGW-3/LR (табл. 1), которая оснащена ИК ГСН, неконтактным взрывателем в носовой части ракеты и 155-мм БЧ тандемного типа. ПТУР позволяет осуществлять атаку танков сверху. Неконтактный взрыватель позволяет увеличить (и заблаговременно менять) величину временной задержки между подрывами предзаряда (ПЗ) и основного заряда (03), что обеспечивает действие кумулятивной струи 03 по "голой" броне.

Дальность стрельбы, м:

максимальная 5000

минимальная 75

Система наведения ИК ГСН

Вероятность попадания одной ракетой:

в танк 0,95

в вертолёт 0,98

Боевой расчёт, чел 3

Калибр ракеты, мм 155

Длина ракеты, мм 1735

Масса ракеты, кг: 37,8

Боевая часть:

тип тандемная

калибр, мм 155

масса, кг 12

тип взрывателя неконтактный

Бронепробиваемость, мм 1100

Стоимость ПТУР, долл 49768

Принятие на вооружение, год 1998 (план)

Нельзя пройти мимо вопросов, относящихся к НИР по взаимодействию тандемных БЧ ПТУР с ДЗ. Так, сотрудники Лос-Аламосской лаборатории США ещё в 1990 г. проводили экспериментальные исследования взаимодействия тандемных БЧ перспективных ПТУР с ДЗ на ракетном треке. С помощью высокоскоростной киносъёмки и рентгеноимпульсной установки получены характеристики этого сложного динамического процесса.

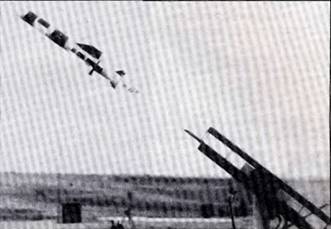

Испытания ATGW-3/LR

Разработчики противотанковых средств постоянно осуществляют продление жизненного цикла оружия за счёт модернизации. Как правило, модернизация осуществляется по специальным программам при сохранении технологического превосходства над потенциальным противником.

Одним из "долгожителей", благодаря модернизации, является ракета TOW (США), боеспособность которой поддерживалась более 30 лет. Анализируя последовательность развития – TOW, ITOW, TOW-2, TOW-2A, TOW-2B, TOW-2N – можно отметить постоянное совершенствование ракеты в соответствии с ростом защищённости бронецелей. Модернизация в соответствии с ростом параметров защиты осуществлялась от 127-мм моноблочной БЧ через 152-мм тандемную БЧ (TOW-2A) к БЧ TOW-2B, использующей два заряда на принципе ударного ядра (с оптическим и магнитным взрывателями) для поражения бронецели сверху. TOW 2В поступила в войска в 1991 г. и хорошо показала себя в боевых действиях в зоне-

Персидского залива при пуске с самоходных и вертолётных ПУ. Разработчики ПТУР TOW-2B не стояли на месте и вместо проводной линии связи создали образец TOW-2N, у которого команды наведения передаются по радиолучу.

Таким же "долгожителем", благодаря модернизации, является ПТУР второго поколения НОТ, разработанная объединением Euromissile (Франция, ФРГ) и принятая на вооружение в 1976 г. Ракета предназначена для поражения бронецелей и устанавливается на лёгких бронемаши- 'нах и вертолётах. На базе ПТРК НОТ разработано два варианта комплекса:

– НОТ 2 с ПТУР, оснащённой кумулятивной и многоцелевой БЧ;

– НОТ 2Т с ПТУР, оснащённой тандемной БЧ с неконтактным взрывателем.

ПТРК НОТ 2 принят на вооружение в 1985 г. и отличается от базового варианта наличием тепловизионного прицела и применением более мощной кумулятивной БЧ. Калибр БЧ был увеличен со 136 до 150 мм, в БЧ было применено новое ВВ (октолит) массой 4,1 кг, что позволило значительно повысить бронепробиваемость.

Ракета с многоцелевой БЧ предназначена для борьбы с различными целями и имеет в качестве осколков стальные шарики, расположенные вокруг кумулятивного заряда, а также химические компоненты для обеспечения зажигательного действия. Ракета НОТ 2Т с тандемной БЧ имеет отстреливаемый предзаряд, что обеспечивает увеличение временной задержки между подрывами зарядов для преодоления перспективных конструкций ДЗ. Носителями этих ракет являются вертолёты и лёгкие бронемашины.

Но модернизация осуществлялась не только в плане совершенствования и повышения отдельных боевых и эксплуатационных характеристик, но и за счёт размещения на штатных ракетах новых систем наведения, что позволило осуществлять перевод ПТУР из второго в третье поколение. Примером перехода в третье поколение является ПТРК Hellfire Longbow, установленный на вертолёте АН-64. В состав комплекса Longbow входят РЛС обнаружения целей и ракета с радиолокационной ГСН Бортовая РЛС обнаружения обладает скрытностью действия, что повышает выживаемость вертолёта на поле боя. РЛС в комплексе с бортовой аппаратурой обеспечивает:

– автоматическое обнаружение подвижных и неподвижных целей;

– распознавание и определение степени важности наблюдаемой цели по пяти классам наземных и воздушных объектов, классифицирует их и определяет приоритетные для поражения в первую очередь;

– сопровождение обнаруженных целей, координаты которых передаются на ракету.

Захват цели ракетой может осуществляться либо до пуска, либо после пуска, в зависимости от того, находится ли цель в зоне захвата ГСН ракеты. Эффективность вертолёта АН-64 Apach, оснащённого комплексом Longbow, значительно возросла за счёт возможности применения ракет в плохую погоду, в условиях пыли и дыма, а также за счёт значительного сокращения времени нахождения вертолёта под огнём противника при наведении ракет и осуществлении залпового пуска ракет по скоплению бронетехники.

В боевых действиях операции "Буря в пустыне" было использовано 2900 шт. ракет Hellfire.

Успех ракеты Hellfire заключается в том, что она, имея модульную конструкцию, обладает высоким потенциалом модернизации, который позволил на базе одной унифицированной ракеты с ГСН и БЧ различного типа создать универсальное семейство ракет, что упрощает эксплуатацию и расширяет сферу их применения. Благодаря модульной конструкции ракеты обеспечивается высокая степень взаимозаменяемости узлов и деталей.

Рассмотрим более подробно особенности развития некоторых зарубежных ПТРК.

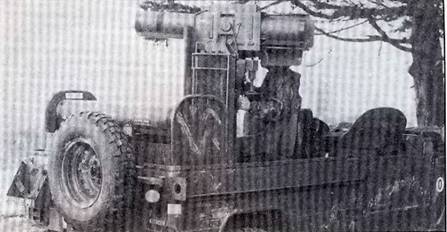

ПТРК НОТ 2

Оснащение танков ДЗ сильно снизило эффективность противотанковых средств, в том числе гранатомётов. Поэтому в начале 80-х годов командование сухопутных войск Франции объявило конкурс на создание нового поколения противотанковых средств ближнего боя, способных поражать перспективные танки. В этом конкурсе приняли участие фирмы, которые предложили противотанковые гранатомёты с увеличенной бронепробиваемостью и дальностью прямого выстрела (Apilas, Jupiter, Dard-120). Специалисты фирмы Aerospatiale в отличие от других фирм предложили в качестве средства ближнего боя управляемый противотанковый комплекс, который получил название Eryx.

Конструктивно комплекс включает:

– ракету Eryx;

– пусковую трубу-контейнер;

– наземную аппаратуру управления с треногой.

Ракета выполнена по следующей схеме: в передней части находится головной отсек с ПЗ, далее двигательная установка, затем кумулятивная БЧ (03) и в хвостовом отсеке – бортовая радиоэлектронная аппаратура и гироскоп, источник ИК-излучения (использующий длину волны 0,9 мкм), катушка с проводами (позволяющими передавать корректирующие команды на борт ракеты) и корпус с четырьмя стабилизаторами (находящимися в сложенном положении при транспортировке).

Расположение сопел двигателя в центре тяжести ракеты повышает её маневренность. Кумулятивная БЧ (03) расположена за двигательной установкой, что обеспечивает необходимое фокусное расстояние, равное четырём калибрам. Кумулятивная струя 03 проходит через канал в центре двигателя.

Пусковая труба-контейнер содержит: транспортный контейнер, блок питания и устройство стыковки с наземной аппаратурой, вышибную двигательную установку. Транспортный контейнер используется для запуска ракеты и выполнен из пластмассы. В качестве блока питания используется пиротехническая батарея. Вышибная двигательная установка (ВДУ) предназначена для запуска ракеты из контейнера. Процесс её работы характеризуется слабым истечением пороховых газов, их небольшим количеством, что сопровождается слабым шумом в момент запуска. Конструкция ВДУ позволяет осуществить запуск ракеты из помещения без применения специальных средств защиты. Масса порохового заряда ВДУ составляет 80 г.

Наземная аппаратура управления с треногой скомпонована в единый блок. Наземная аппаратура содержит оптический прибор связи фирмы Thomson-CSF для отслеживания ИК- источника излучения на борту ракеты, что повышает точность наведения ракеты в условиях плохой видимости и наличия помех. Наземная аппаратура управления снабжена прицелом с трёхкратным увеличением. Прицел может быть приспособлен для использования в ночных условиях. Следует заметить, что система управления комплекса Eryx полностью аналогична системе управления ПТРК Milan.

Комплекс Eryx снабжён системой встроенного контроля и отличается простотой технического обслуживания и ремонта.

Наземная аппаратура управления может быть использована в качестве тренажёра для обучения операторов, что исключает необходимость использования учебных ракет.

Функционирование ПТРК Eryx заключается в следующем:

– в процессе полёта ракеты к цели оператор удерживает марку прицела на цели, а наземная аппаратура управления по излучению трассера удерживает ракету на линии визирования, автоматически вырабатывая корректирующие команды;

– после поражения цели контейнер снимается с пусковой установки, а взамен устанавливается новый контейнер с ракетой, и комплекс готов к применению.

Дальность стрельбы, м:

– максимальная 600

– минимальная 25

Система наведения управление по проводам

Вероятность попадания на дальности 600 м:

– по движущейся цели 0,86

– по неподвижной цели 0,9

Скорость ракеты, м/с:

– начальная 18

– максимальная 290

Время полёта ракеты, с:

– на дальность 600 м 3,6

– на дальность 300 м 2,6

Тип БЧ тандемная

Диаметр БЧ, мм 135

Бронепробиваемость, мм 900

Наружный диаметр контейнера, мм 162

Длина контейнера с ракетой, мм 940

Диаметр ракеты, мм 152

Длина ракеты, мм. 895

Масса, кг:

– комплекса 14,4

– контейнера с ракетой 11

– треноги 1,45

– заряда ВДУ 0,08

ПТРК ERYX

В своё время армия Франции предполагала закупить 2500 пусковых установок и 50000 выстрелов ПТРК Егух. В процессе создания комплекса большое внимание уделялось уменьшению его стоимости. Эта задача была решена за счёт широкого применения унификации с существующими ПТРК, в частности, с комплексом Milan. В результате унификации стоимость комплекса и его узлов была значительно снижена. Данные по стоимости в долларах представлены в табл.4.

Таким образом, по причине малой эффективности существующих гранатомётов и недостаточной дальности стрельбы возникла необходимость создания противотанкового средства ПТРК Егух, обеспечивающего поражение танков на дальности до 600 м.

ПТРК третьего поколения Javelin разрабатывался с 1986 года предприятием Javellin Joint Venture (Луисвилл, шт. Техас), образованным американскими фирмами Texas Instruments Missile Systems и Martin Marietta Electronics amp; Missiles Group по заданию армии США. Комплекс предназначался для замены ПТРК Dragon, находящегося на вооружении с 1975 г.

В состав комплекса Javelin входят:

– ракета, размещённая в транспортно-пусковом контейнере (ТПК) одноразового применения, оснащённая ИК ГСН с матричным приёмником излучения, расположенным в фокальной плоскости;

– прицельно-пусковое устройство.

Цельность стрельбы, м:

– максимальная 2000

– минимальная 50

Система наведения ИК ГСН

Скорость ракеты (максимальная), м/с: 300

Тип БЧ тандемная

Бронепробиваемость, мм 750

Длина контейнера с ракетой, мм 1220

Диаметр ракеты, мм 127

Масса, кг:

– комплекса 22,5

– контейнера с ракетой 15,9

– ракеты 12,25

– прицельно-пускового устройства 6,36

Тип прицела всесуточный

Время подготовки

первого выстрела, мин.. 2,5

Время перезарядки

путём замены ТПК, с 50

Расчёт, чел 1-2

В отличие от комплексов второго поколения, требующих, чтобы оператор после пуска оставался на позиции и наводил ракету на цель, в комплексе Javelin реализован принцип "выстрелил и забыл", позволяющий оператору после пуска ракеты уходить в укрытие или сменить позицию, что повышает выживаемость оператора и комплекса в целом.

Прицельно-пусковое устройство имеет всесуточный прицел, который может дополнительно использоваться для наблюдения за полем боя.

Матричный приёмник излучения ГСН состоит из 64 х 64 элементов. В прицельно-пусковом устройстве используется более крупный матричный приёмник ИК-излучения, который позволяет вести стрельбу ночью и при плохой видимости.

Благодаря малому количеству выбрасываемых пороховых газов на старте и "мягкому" пуску, ракета Javelin может выстреливаться из помещений ограниченного объёма. Захват цели ГСН ракеты осуществляется до её пуска. Ракета имеет два режима атаки цели: режим пикирования (угол пикирования – 45°) и прямой атаки в горизонтальной плоскости. Управление ракетой в полёте осуществляется с помощью изменения вектора тяги, что обеспечивает манёвренность, необходимую для поражения целей сверху на малых дальностях.

Комплекс Javelin отличается устойчивостью к мерам электронного противодействия.

Процесс стрельбы осуществляется следующим образом. Оператор наблюдает за полем боя с помощью дневного оптического или ночного прицела, захватывает цель, совмещая её с перекрестием оптического прицела, после чего переключает на ГСН ракеты, которая имеет более узкое поле зрения. После отметки цели с помощью курсора на видеоэкране и захвата цели ГСН, оператор запускает ракету.

Несколько слов из истории создания ПТРК Javelin. В 1986 г. армия США выдала три контракта стоимостью по 30 млн. долл. каждый фирмам Ford Aerospece, Hughes Aircraft и Texas Instruments на конкурсную разработку этой ракеты. На этапе демонстрации опытных образцов, рассчитанном на 27 месяцев, каждая фирма должна была провести пуски 18 ракет по 12 целям и поставить 50 боевых частей для проведения испытаний. Объединение Texas Instruments/Martin Marietta предложило ПТУР, действующую по принципу "выстрелил и забыл", оснащённую ИК ГСН; объединение Hughes Aircraft/Honeywell – ракету с волоконно-оптической линией связи; объединение Ford Aerospace/ General Dynamics – ракету с наведением по лазерному лучу. Победу в конкурсе одержало объединение фирм Texas Instruments/Martin Marietta. Следует заметить, что во время лётных испытаний на этапе полномасштабной разработки стрельба велась не только по танкам М60, но и по российским Т-62 и Т-72. Выступая в роли заказчика армия США хорошо финансировала проведение этих работ.

Общая стоимость программы разработки и производства ПТРК Javelin составит около 5 млрд. долл., при этом стоимость комплекса при закупке для армии и морской пехоты США 70550 ракет составила около 73 тыс. долл. в ценах 1992 г. По плану в 2001 г. будет изготовлено порядка 6000 ракет Javelin.

Ракета Maverick предназначена для действия по точечным хорошо защищённым наземным и морским целям (танки, БТР, фортификационные сооружения, корабли и т.д.). Во время войны в Персидском заливе ракета широко применялась для поражения танков, бункеров и других укреплённых целей. Ракета, относящаяся к классу "воздух-земля", разрабатывается с 1968 г. К настоящему времени разработано восемь вариантов ракет AGM 65 А-Н, семь из которых находятся в производстве. Ракета, имея модульную конструкцию, обладает высоким потенциалом модернизации, что позволило создать универсальное семейство с широкой сферой их применения.

* – с алгоритмом наведения по морским целям

** – с алгоритмом наведения по наземным целям

К настоящему времени разработана новая модификация ракеты AGM 65 Н с радиолокационной ГСН,которая позволяет самолётам атаковать несколько подвижных и неподвижных целей с одного захода. ГСН в комплексе с бортовой аппаратурой выделяет сигнатуру объектов поражения, определяет приоритетность поражения при любых климатических условиях.

Таким образом, проведённая модернизация штатных образцов и создание ПТРК третьего поколения позволили странам НАТО вывести свои сухопутные войска на качественно новый уровень – резко повысить ударную мощь и способность вести широкомасштабные военные действия в любых климатических и погодных условиях, эффективно поражая бронированные и другие цели.

При рассмотрении представленных характеристик ПТУР возникает вопрос: по каким параметрам зарубежные ПТРК опережают развитие защиты отечественных танков?

Но прежде напомним, что наиболее защищённые лобовые зоны отечественных танков имеют многослойную броню, которая прикрыта либо навесной (Т-64БВ, Т-72АВ, Т-80БВ), либо встроенной (Т-72Б, Т-80УД, Т-80У) ДЗ ("ТиВ" № 7, 1998 г.). Сегодня такая защита уже не обеспечивает выживаемость российских танков на поле боя, во-первых, потому, что все зарубежные ПТУР с тандемными БЧ преодолевают навесную и встроенную ДЗ с вероятностью не менее 0,8. И, во-вторых, бронепробиваемость БЧ большинства зарубежных ПТУР превосходит стойкость защиты наших танков. Так, бронепробиваемость основного заряда тандемных БЧ ракет НОТ2Т, Hellfire, Егух, Milan-2T, Javelin составляет соответственно 1200, 1090, 950, 880, 750 мм. Самое меньшее значение бронепробивного действия БЧ ракеты Javelin компенсируется возможностью атаки цели сверху при пикировании. Значительное превышение бронепробиваемости БЧ этих ракет над бронестойкостью защиты танков свидетельствует о достаточно высоком их заброневом действии.

Одновременно в некоторые зарубежные ПТУР заложен потенциал для борьбы с танками, оснащёнными более эффективной ДЗ. Об этом свидетельствует способность ракет ATGW-3/LR, НОТ 2Т преодолевать ДЗ либо при предконтактном подрыве ПЗ, либо при его отстреле на расстояниях нескольких метров до подхода к цели, что позволяет увеличить временную задержку между подрывами ПЗ и 03 и тем самым обеспечить воздействие кумулятивной струи по голой броне.

Сведения о помехозащищённости систем наведения зарубежных ПТУР являются весьма закрытой областью. Очевидно, в будущих военных конфликтах средства противодействия системам наведения ПТУР, устанавливаемые на танках, позволят резко снизить эффективность попадания ракет в бронецели. Армия США давно уделяет внимание разработке как средств, создающих помехи системам наведения ракет противника, так и средствам помехозащищённости ГСН своих ПТУР. Так, например, давно были проведены работы на полигоне White Sands по испытаниям средств постановки помех ИК-ГСН. Зарубежные фирмы в своё время вели широкомасштабные исследования по дипольным отражателям, используемым в качестве защиты бронемашин от ПТУР. При этом исследовалась возможность создания мультидиапазонного средства противодействия, которое позволяет снизить эффективность функционирования двух основных типов систем наведения ПТУР (ИК и радиолокационного). Эти данные свидетельствуют, что за рубежом уделяется серьёзное внимание как созданию средств для борьбы с системами наведения российских ПТУР, так и защиты систем наведения своих ПТУР от различных помех.

Применительно к отечественным ПТРК из анализа развития зарубежных образцов можно предложить следующие рекомендации. Необходимо срочное создание ПТРК третьего поколения, что значительно повысит выживаемость отечественных вертолётов при борьбе с танками. Для эффективного преодоления штатной и перспективной ДЗ зарубежных танков необходимо решить проблему предконтактного подрыва тандемных БЧ российских ПТУР.

Конечно, перечисленные рекомендации по усилению защиты наших танков и по повышению поражающего действия БЧ ПТУР не охватывают весь комплекс сложных проблем, но являются определяющими для повышения эффективности рассмотренных образцов вооружения.

Надо надеяться, что разработчики отечественного вооружения уже сделали соответствующие выводы по затронутой проблеме и наметили пути развития как защиты отечественных танков, так и создании перспективных ПТРК.

Семен ФЕДОСЕЕВ
