О классификации автоматического оружия

(Продолжение. Начало в "ТиВ" № 10/2001, 1,3/2002).


1.3. Автоматика с использованием отдачи всего оружия нашла ограниченное применение в индивидуальном оружии — самозарядных винтовках и дробовиках. Ствол неподвижен относительно всего оружия, перед выстрелом затвор и ствол сцеплены, Работа основана на включении в конструкцию инерционного тела, которое при движении всего оружия после выстрела назад стремится остаться на месте, и в результате смещается вперед относительно самого оружия. Это смещение можно использовать непосредственно или аккумулировать энергию инерционного тела (ползуна) в сжимаемой им пружине. В первом случае (автоматическая винтовка «Маузер» 1910/ 13 г.) ползун производит отпирание затвора, а отход затвора от ствола происходит за счет остаточного давления пороховых газов в канале ствола. Во втором случае (автоматическая винтовка и самозарядное ружье Шегреня (см. схему в "ТиВ" № 3 за 2002 г.), самозарядное ружье М90 «Бенелли») инерционное тело сжимает особую пружину, которая затем, разжимаясь, отбрасывает инерционное тело назад, и то в процессе движения отпирает затвор и увлекает его за собой. В таком варианте отпирание канала ствола производится позже, а энергия отдачи, запасенная пружиной, используется полнее. Возвращение затвора в крайнее переднее положение в обоих вариантах производится возвратной пружиной.

К достоинствам систем с отдачей всего оружия относят неподвижность ствола при выстреле в сочетании с поздним отпиранием канала ствола, отсутствие импульса удара пороховых газов (как в системах с отводом пороховых газов). Но сравнительно невысокая надежность их работы и наличие особой массивной детали снижают их привлекательность.

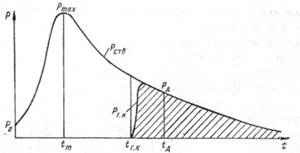

График изменения давления пороховых газов в канале ствола и в газовой камере

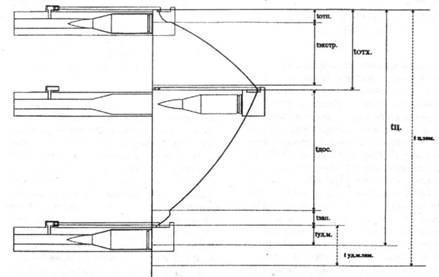

Циклограмма работы автоматики на основе отвода пороховых газов с длинным ходом газового поршня

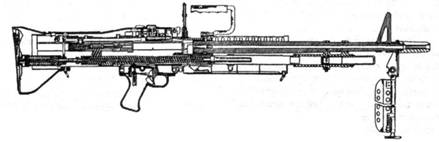

Разрез единого пулемета М60 с автоматикой на основе отвода пороховых газов и газовой камерой "постоянного объема”
