Союз Советских Социалистических Республик,/Россия Ручной пулемет РПД

Пулемет РПД начавший линию пулеметов под промежуточный (автоматный) патрон, относится к устаревшим системам, но по-прежнему используется в разных частях света.

Опыт Великой Отечественной войны ясно показал, что необходимость тесного взаимодействия пехоты с танками и артиллерией и ведения косоприцельного огня, с одной стороны, и повышение роли минометов в огневой поддержке пехоты, с другой, потребовали обеспечения максимальной плотности огня стрелкового оружия на дальностях 400-600 м, а автоматического оружия поддержки – до 800 м. В то же время ведение боя в разнообразных условиях местности, в траншеях, зданиях, в лесу и горах предъявляло особые требования к массе, размерам и маневренности оружия, удобству ведения огня очередями из различных положений, в том числе с ходу, с борта боевых и транспортных машин. Решение таких задач для звена отделение-взвод мог обеспечить только патрон промежуточной мощности, дающий дальность прямого выстрела до 350-375 м при достаточном убойном действии. Принятие на вооружение 7,62-мм промежуточного патрона обр. 1943 г. конструкции Н.М.Елизарова, П.В.Рязанова, Б.В.Семина и А.Е.Рябова позволило начать разработку новой системы стрелкового вооружения взвода – автомата, самозарядного карабина и ручного пулемета. Кроме того, опыт войны показал необходимость и возможность перехода в массовом производстве автоматического оружия к более дешевым и производительным технологиям – замены сверления протяжкой, точеных и фрезерованных деталей штампованными, винтовых и клепанных соединений точечной сваркой и т.п.

В 1944 г. был объявлен конкурс на новый облегченный ручной пулемет. В конкурсе приняли участие В.А.Дегтярев, С.Г.Симонов, Г.С.Шпагин, А.И.Судаев, Ф.В.Токарев, А.И.Шилин и др. Интересно, что в это же время прошли испытания первые опытные автоматы под промежуточный патрон, причем все представленные образцы снабжались стволами длиной 500 мм, сошками, некоторые – также магазинами большой емкости, т.е. несли черты легких ручных пулеметов.

В конкурсе на ручной пулемет приняли участие несколько вариантов пулемета КБ-2 Дегтярева, все они имели автоматику на основе отвода пороховых газов, но различались системами запирания канала ствола и питания. Так, один из вариантов, имел дисковый магазин на 50 патронов по типу ДП (уже не столь необходимый с учетом новой конфигурации патрона, к тому же магазин такой конфигурации был мало удобен в обращении), другой – секторный магазин, третий (КБ-П-310) – ленточное питание с металлической звеньевой лентой на 100 патронов. После ряда испытаний и доработок был выбран последний вариант, получивший обозначение РД-44.

Большую помощь в работе над новой конструкцией Дегтяреву оказали сотрудники КБ Ковровского завода Е.К.Александрович, В.Н.Иванов, П.Е.Иванов, В.В.Дегтярев (сын Василия Алексеевича), мастер А.И.Кузнецов и другие. Установочная партия в 1000 штук была выпущена Ковровским заводом № 2 уже в 1944 г. и прошла войсковые испытания, в том числе в частях действующей армии.

Пулемет был принят на вооружение под обозначением «7,62-мм ручной пулемет Дегтярева обр. 1944 г. (РПД)», стал первым официально принятым на вооружение образцом под патрон обр. 1943 г., и в то же время – последним поступившим на вооружение детищем В.А.Дегтярева. Производство РПД удалось наладить только в самом конце войны. За это время претерпел некоторые изменения и сам патрон (7,62x39 вместо 7,62x41). Первые опытные пулеметы имели отдельные патронные коробки (круглую на 100 патронов и квадратную на 200), но крепящаяся к пулемету коробка с лентой позволяла решить проблему повышения боевой скорострельности при сохранении маневренности и боеготовности. В 1946-1948 гг. Дегтярев работал над опытным единым пулеметом – РПД ставился на легкий треножный станок из алюминиевых сплавов (что также опередило подобные зарубежные работы).

Автоматика пулемета работает за счет отвода пороховых газов через поперечное отверстие в стенке ствола в его нижней части. Запирание канала ствола производится разводимыми в стороны боевыми упорами затвора, но, в отличие от ДП, их разведение производится не ударником, а стойкой затворной рамы.

В конструкции пулемета широко использована штамповка и точечная сварка. Стальные детали защищались оксидным покрытием. Ствол, в отличии от ДП и ДПМ, – не сменный, крепится в стольной коробке резьбой. Пороховые газы отводятся через газоотводное отверстие в газовую камеру, снабженную регулятором с тремя пронумерованными канавками. Канавка устанавливается напротив газоотводного отверстия и определяет количество пороховых газов, отводимых к поршню. По канавке газы попадают в патрубок, а из него – в коническую втулку, в которую входит передний конец поршня затворной рамы. Нормальным является установка регулятора на деление 2, при сильном загрязнении он устанавливается на деление 3 (канавка большего сечения), для снижения темпа стрельбы -на деление 1 (канавка наименьшего сечения).

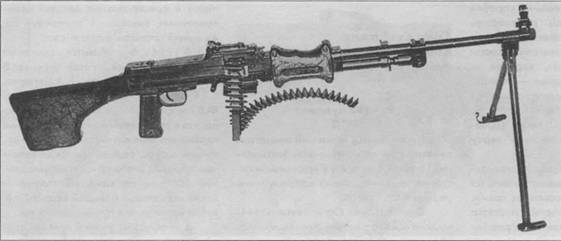

Ручной пулемет РПД с патронной лентой



Ручной пулемет РПД в польской армии


Затворная рама выполнена заодно со штоком газового поршня, в задней части имеет вертикальную стойку. Вверху стойки на оси вращается ролик, воздействующий при движениях рамы на большой рычаг механизма подачи. Справа стойка имеет отверстие для крепления рукоятки перезаряжания. Затвор имеет два боевых упора, шарнирно крепящихся по бокам остова, в остове монтируется подпружиненный ударник и выбрасыватель. По бокам остов затвора снабжен выемами для уменьшения трения при движении. Возвратный механизм монтируется в трубке приклада и включает возвратно-боевую пружину, спереди которой укреплен поводок, а сзади стержень. Поводок упирается в выточку затворной рамы, а стержень – в трубку приклада. Возвратно-боевая пружина с направляющим стрежнем вставляется через отверстие в затылке приклада, которое закрывается сухарными выступами стержня.

Питание производится от металлической нерассыпной ленты с незамкнутым звеном на 100 патронов с прямой подачей патрона в патронник. К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому – фальшзвено, которое обеспечивает подачу последнего патрона в приемник. Механизм подачи ленты – рычажного типа, включает большой и малый рычаги. Большой рычаг имеет криволинейный паз для взаимодействия с роликом затворной рамы и своим выступом приводит в движение малый рычаг, воздействующий на подаватель. Проходя вместе с лентой через приемник, патрон под действием неподвижного отсекателя на основании приемника и отделяется от звена. После этого он может быть подхвачен гребнем затвора и дослан в патронник – этому способствует форма гильзы без выступающей закраины. Окна приемника закрываются подпружиненными щитками. При заряжании пулемета лентой окна открываются автоматически, при приведении его в походное положение закрываются рукой.

В спусковой раме смонтирован спусковой механизм, допускающий ведение только непрерывного огня и включающий спусковой крючок, спусковой рычаг и флажковый предохранитель. Флажок предохранителя располагается справа над спусковой скобой, в переднем положении запирает спусковой рычаг. Спусковая рама шарнирно крепится к ствольной коробке передними выступами и фиксируется поперечной чекой. К спусковой раме крепятся приклад и пистолетная рукоятка. Деревянный приклад имеет металлический затылок, внутри его помещаются – вверху трубка возвратного механизма, внизу гнездо для пенала с принадлежностью. Форма приклада допускает его удержание левой рукой при стрельбе из пулемета с опоры.

Огонь ведется короткими очередями по 5 выстрелов или длинными до 15 выстрелов. При несменяемом стволе ведение напряженного огня без его охлаждения допускалось до 300 выстрелов. Пулемет обладал неплохой кучностью стрельбы: на дальности 500 м срединное отклонение составляло 250-260 мм, 1000 м – 550-630 мм, что было примерно в 1,5 раза лучше показателей ДП. Секторный прицел насечен от 0 до 1000 м через 100, имеет механизм боковых поправок. Мушка с защитными «ушками» крепится в поперечном пазе основания на дульной части ствола. Длина прицельной линии – 596 мм.

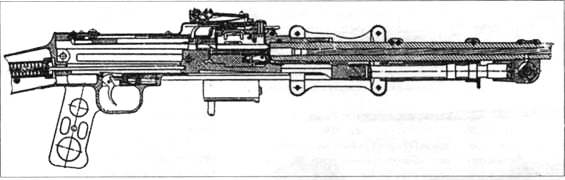

Схема устройства ручного пулемета РПД

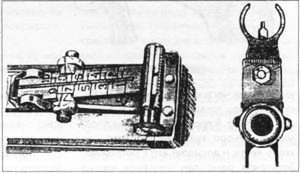

Прицельные приспособления РПД

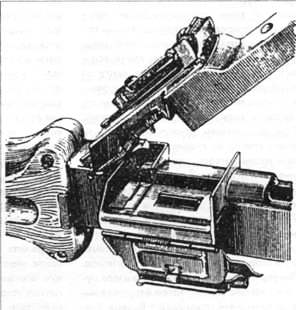

Приемник РПД


Патронная лента к пулемету РПД


Снизу к пулемету крепится круглая патронная коробка с лентой, снабженная откидной крышкой, зацепом для соединения со ствольной коробкой и откидной рукояткой для переноски отдельно. Кронштейн крепления коробки служит также направляющей, отводящей в сторону выброшенную стреляную гильзу. Для переноски нескольких патронных коробок со снаряженными лентами служит специальная сумка.

Деревянное цевье составлено из двух щек с металлическими прокладками. Неотъемные складные сошки шарнирно укреплены на дульной части ствола, снабжены полозками на ногах, разводящей пружиной и защелкой.

При нажатии на спусковой крючок спусковой рычаг опускается вниз и его шептало освобождает затворную раму. Последняя под действием возвратного механизма движется вперед и, упираясь утолщенной частью стойки в выступы боевых упоров затвора, двигает вместе с собой затвор. В процессе движения досылатель затвора выталкивает патрон из звена ленты и досылает его в патронник. Затворная рама при движении вперед роликом поворачивает большой рычаг подачи в поперечном направлении. Большой рычаг поворачивает малый, а тот смещает влево подаватель на величину захвата очередного патрона, пальцы подачи подавателя заскакивают за очередное звено ленты с патроном, палец основания приемника удерживает ленту от выпадания. При подходе затвора к пеньку ствола выбрасыватель заскакивает зацепом в кольцевую проточку патрона. При дальнейшем движении затворной рамы вперед ее стойка раздвигает боевые упоры затвора, происходит запирание канала ствола. Затворная рама, продолжая движение вперед, передней стенкой стойки ударяет по ударнику. Происходит выстрел. После прохождения пулей газового отверстия, часть пороховых газов попадает в газовую камеру и отбрасывает затворную раму назад. Затвор остается запертым до вылета пули из канала ствола, затем фигурные выемы затворной рамы сводят боевые упоры, после чего затвор начинает свой откат, извлекает стреляную гильзу, которая ударяется о жесткий отражатель и выбрасывается вниз через окна затворной рамы и ствольной коробки. Окно ствольной коробки в походном положении закрыто крышкой – опыт войны заставил уделять большее внимание защите ствольной коробки от попадания грязи и мелких частиц. Затворная рама при движении назад сжимает возвратно-боевую пружину и поворачивает своим роликом большой рычаг подачи, который воздействует на малый рычаг. Последний в свою очередь передвигает вправо подаватель, пальцы подавателя устанавливают очередной патрон против продольного окна приемника.

Затворная рама, дойдя до крайнего заднего положения, ударяется о спусковую раму и начинает движение вперед. Если спусковой крючок остается нажатым, повторяется цикл автоматики. При освобождении спускового крючка шептало поднявшегося спускового рычага заскакивает за боевой взвод затворной рамы и удерживает ее в заднем положении. Пулемет остается заряженным, но патрон не дослан в патронник, что исключает возможность самовоспламенения при нагретом стволе. По израсходовании всех патронов и нажатом спусковом крючке затворная рама с затвором останется в крайнем переднем положении. Для перезаряжания пулемета необходимо: снять пустую патронную коробку, отвести рукоятку перезаряжания назад, надвинуть коробку со снаряженной лентой на выступы кронштейна и закрепить ее, пропустить наконечник ленты через окно приемника и продвинуть вправо до отказа. При этом первый патрон устанавливается против продольного окна основания приемника, а направляющий выступ звена первого патрона становится над отсекателем.

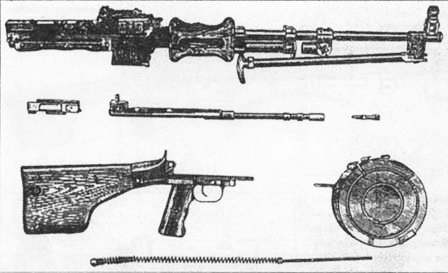

Неполная разборка ручного пулемета РПД


Ощущаемое указательным пальцем стреляющей руки дрожание спускового крючка при стрельбе не слишком удобно для пулеметчика.

Обеспечивая требуемую от ручного пулемета дальность эффективной стрельбы до 800 м, РПД благодаря промежуточному патрону и технологии производства, был много легче и маневреннее ДП. С боекомплектом 300 патронов РПД весил 1 1,3 кг – почти вдвое меньше, чем ДП с тем же запасом патронов, был на 200 мм короче. Масса патронной коробки со 100 патронами была на 0,4 кг меньше, чем у диска ДП с 47 патронами.

В процессе производства РПД подвергся модернизации по опыту эксплуатации:

• упрощена газовая камера – отверстие для регулятора вместо конического стало цилиндрическим, увеличен патрубок, исключена коническая втулка. Появился открытый зазор между патрубком и газовой трубкой. Соответственно удлинен на 23,5 мм поршень затворной рамы, на нем появились дополнительные обтюрирующие пояски, а на переднем конце газовой трубки выполнен венчик для отражения пороховых газов. Это упростило чистку оружия, но не снизило надежность работы;

• на дульной части ствола выполнена резьба для крепления дульной втулки для стрельбы холостыми патронами или дульной насадки при чистке оружия. В обычных условиях резьба защищена небольшой муфтой;

• изменена рукоятка перезаряжания – новая рукоятка при стрельбе оставалась неподвижной, имела откидную ручку, с затворной рамой сцеплялась выступом при движении назад. Это позволило уменьшить поперечные размеры пулемета и исключить вырез ствольной коробки;

• на нижней поверхности планки прицела нанесена дополнительная шкала для удобства установки прицела при стрельбе лежа или стоя из окопа. Целик защищен предохранителем. Маховичок винта целика перенесен справа налево. Изменено крепление мушки;

• флажок предохранителя снабжен зубом, препятствующим движению затворной рамы назад при включенном предохранителе – в пулеметах ранних выпусков такое смещение затворной рамы приводило к ее заклиниванию;

• несколько изменена принадлежность.

В целом РПД представлял собой неплохо отработанную конструкцию автоматического оружия поддержки отделения, однако после принятия на вооружение в 1961 г. ручного пулемета РПК, унифицированного с автоматом, РПД начали изымать из войск. Вместе с РПД отказались и от ленточного питания ручного пулемета. Вряд ли это было верным решением, тем более, что приемник и патронная коробка незначительно увеличивали размеры оружия – за рубежом позже пришли к ручным пулеметам под промежуточные (автоматные) патроны именно с ленточным питанием. Тем не менее, РПД еще долго оставался на вооружении во многих частях.

РПД и РПДМ, как и ряд других образцов советского оружия, широко распространился в странах социалистического лагеря и «развивающихся» государствах. Он состоял или состоит по сию пору на вооружении армий более 30 стран: Албании, Алжира, Анголы, Афганистана, Бенина, Болгарии, Вьетнама, ГДР, Джибути, Египта, Ирака, Йемена, Кампучии (Камбоджи), КНР, КНДР, Колумбии, Конго, Марокко, Нигерии, Пакистана, Польши, Румынии, Сейшелл, Сирии, Сомали, Судана, Сьерра-Леоне, Танзании, Того, Уганды, Эфиопии. Кроме того, РПД находился на вооружении в Финляндии. Копия РПД выпускалась в КНР под обозначением Тип 56, РПДМ – Тип 56-1. Эти пулеметы в свою очередь продавались в другие страны. РПД и РПДМ используются в военных конфликтах на территории бывшего СССР и Югославии.


Характеристики

Патрон 7,62x39

Масса пулемета, кг

без патронов 7,4

со снаряженной патронной коробкой 9,8

Длина пулемета, мм 1037

Длина ствола, мм 520

Нарезы 4 прав.

Длина хода нарезов, мм 240

Начальная скорость пули, м/с 735

Дульная энергия, Дж 2134

Прицельная дальность, м 1000

Дальность прямого выстрела, м

по грудной фигуре 50 см 365

по ростовой бегущей фигуре

высотой 150 см 540

Дальность убойного действия пули, м 1500

Предельная дальность полета пули, м 3000

Темп стрельбы, выстр./мин 650-750

Боевая скорострельность, выстр./мин 150

Емкость ленты, патронов 100

Масса патронной коробки, кг

с лентой 2,4

без ленты 0,8

Высота линии огня, мм 330


Порядок разряжания

Отвести назад рукоятку затворной рамы и повернуть предохранитель вперед нажать вперед защелку крышки приемника и поднять крышку. Сдвинуть ленту влево и вернуть обратно в патронную коробку. Убедиться в отсутствии патрона в патроннике. Закрыть крышку приемника. Нажать защелку патронной коробки, позади патронной коробки снизу ствольной коробки и снять патронную коробку назад. Повернуть предохранитель в заднее положение, удерживая рукоятку затворной рамы, нажать спусковой крючок и плавно вернуть затворную раму в переднее положение.

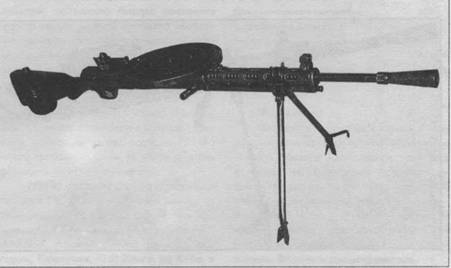

Пулемет ДП В.А.Деггярева, конструкция которого легла в основу РП-46
