Ручной пулемет MG36

Воссоединение в 1 990 г. Западной и Восточной Германий потребовало таких финансовых затрат, что руководство бундесвера вынуждено было свернуть многие дорогостоящие программы, включая почти готовую к серийному производству безгильзовую штурмовую винтовку G11. К этому побуждало и стремление шире использовать германские контингенты в составе многонациональных сил за пределами Германии. А нестандартный патрон мог стать здесь серьезным препятствием. Поэтому в 1992 г. военное руководство поставило вопрос о создании 5,56-мм штурмовой винтовки и унифицированного с ней ручного пулемета.

Эксперты бундесвера сочли, что для этого не подходят ни имеющиеся НКЗЗ и НК41, ни созданные в бывшей ГДР 5,56-мм варианты автоматов «системы Калашникова» (они же «штурмовые винтовки StG К 90» и «серия 940»). Претендентами на создание новой винтовки стали германская «Хеклер унд Кох» и австрийская «Штейр-Даймлер-Пух». Планировалось закупить около 26 тысяч винтовок и 2 тысяч пулеметов.

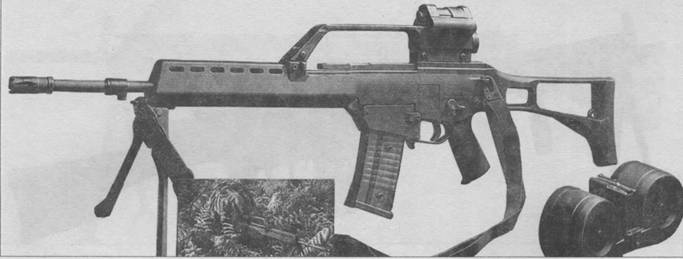

Ручной пулемет MG36 на сошках с коробчатым магазином на 30 патронов, рядом – двухдисковый магазин С-MAG на 100 патронов. Коллиматорный прицел поднят.

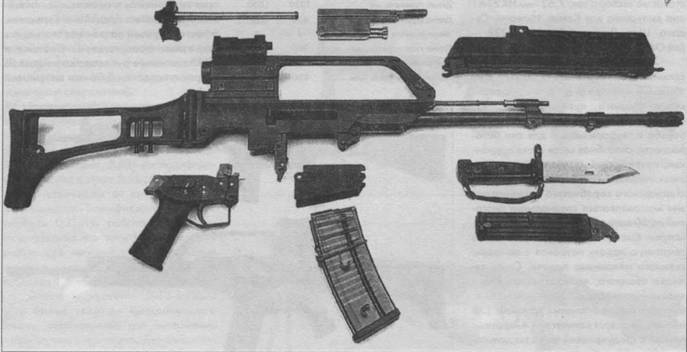

Неполная разборка винтовки G36 в целом аналогична ручному пулемету MG36


Как и следовало ожидать, «Хеклер унд Кох» проявила наибольшую оперативность, вскоре представив достаточно дешевое семейство – штурмовую винтовку НК50 и ручной пулемет MG50. В 1996 г. они были приняты на вооружение под обозначениями, соответственно, G36 и MG36, и в первом квартале того же года началось серийное производство нового 5,56-мм комплекса стрелкового оружия.

К одной из особенностей G36 относится возможность ее быстрой переделки в ручной пулемет MG36 установкой тяжелого ствола с легкими проволочными сошками и двухдискового («двойного барабанного») магазина C-MAG емкостью 100 патронов. Длина ствола в обоих вариантах одинакова. Для частей специального назначения создан карабин G36K с длиной ствола 318 мм. Те же финансовые трудности ограничили закупку этих образцов количествами, достаточным только для тех самых «ограниченных контингентов». В 1999 г. солдаты бундесвера входили в югославское Косово с G36 и MG36.

Для ускорения разработки конструкторы «Хеклер унд Кох» использовали компоновку опытной винтовки НК36, созданной этой фирмой еще в конце 1970-х годов, модифицированную схему автоматики американской М16 и ударно-спусковой механизм G3. Конструктивно оружие состоит из ствольной коробки со стволом и переносной рукояткой с оптическим прицелом, откидного приклада, подвижных деталей автоматики, ударно-спускового механизма с пистолетной рукояткой, приемника магазина, магазина, цевья и штыка-ножа.

Ствольная коробка изготовлена методом штамповки из листовой стали. В то же время, многие элементы конструкции винтовки спроектированы с учетом использования новейших прогрессивных методов производства, в том числе: литья по выплавляемым моделям, фасонного проката, штамповки, применения достижений порошковой металлургии.

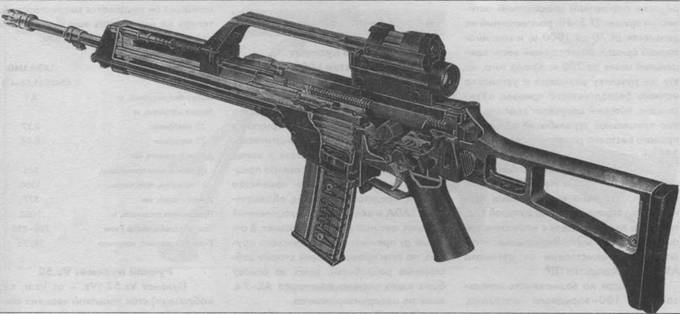

Схема устройства штурмовой винтовки G36


Большая часть деталей не имеет строгих допусков, что позволяет вести огонь из винтовки в условиях большой запыленности и грязи. Так, для упрощения и удешевления производства в конструкции винтовки (коробка ударно спускового механизма, ствольная накладка, приклад, магазины) широко использованы полимерные материалы из ударопрочного стеклонаполненного полиамида.

Все металлические детали покрыты специальным теплоизолирующим покрытием, что в существенной мере позволило снизить тепловое излучение оружия во время стрельбы, и тем самым повлияло на уменьшение демаскирующих признаков, усложнив противнику засечку стрелков тепловизионными приборами в ночных условиях.

Автоматика работает за счет отвода пороховых газов. Особенностью оружия стала оригинальная конструкция бокового газового двигателя, выполненная с разделением ведущей детали подвижной системы автоматики – затворной рамы, независимой от штока газового поршня. Газовый поршень со штоком воздействуют на переднюю часть затвора, отводя его в заднее положение. Запирание канала ствола производится поворотом затвора с семью боевыми выступами. Поворот затвора на 30 градусов производит криволинейный паз затворной рамы. Это решение газоотводной системы дало возможность создать относительно легкую винтовку, снизив таким образом влияние подвижных частей автоматики на устойчивость оружия и уменьшив массу самого запирающего узла.

Ударно-спусковой механизм собран в специальной коробке вместе с пистолетной рукояткой. Спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика (он же предохранитель) двусторонний, выведен на обе стороны ствольной коробки над пистолетной рукояткой и управляется большим пальцем стреляющей руки. Конструкция позволяет вести огонь как с правого, так и с левого плеча.

Для перезаряжания служит подпружиненная автоматически складывающаяся рукоятка на затворной раме. При отводе назад она воздействует на подвижные части. Рукоятка перезаряжания, расположенная на верхней плоскости ствольной коробки, может для взведения затвора откидываться влево или вправо. Отсутствие открытой прорези для прохода рукоятки повышает защиту от загрязнения. Удаление стреляных гильз осуществляется через окно с правой стороны ствольной коробки.

Съемная рукоятка для переноски расположена над центром тяжести оружия. На ней смонтированы прицельные приспособления.

Характерным отличием системы является полное отсутствие механических прицельных приспособлений – их заменяют вмонтированный 8 рукоятку для переноски постоянный трехкратный оптический прицел ZF 3x40, рассчитанный на дальности от 70 до 1000 м, и коллиматорный прицел, позволяющий вести прицельный огонь до 200 м. Кроме того, на эту же рукоятку возможна и установка ночного бесподсветного прицела «Хенсольдт», который допускает ведение ночью прицельной стрельбы на дальности прямого выстрела по грудной фигуре (до 350 м).

Для стрельбы можно использовать старый патрон MI93. Из G36 и MG36 возможна стрельба винтовочными гранатами с закрепленного на дульной части ствола пламегасителя с наружным диаметром 22 мм. Любопытно, что штык-нож заимствован от автомата АК-74 производства ГДР.

Несмотря на возможность использования 100-зарядного магазина, основным и для ручного пулемета остается магазин на 30 патронов, выполненный из прозрачной пластмассы (для визуального контроля за наличием патронов) и имеющий на боковых гранях специальные приливы, которые предназначаются для крепления запасного магазина.

Магазин отвечает принятому в странах НАТО стандарту STANAG 4179. Заряжание магазина производится из 10-зарядной обоймы с помощью специального переходника. В боевых условиях на оружии крепятся строенные магазины (то есть боекомплект, носимый непосредственно на оружии, составляет 90 патронов).

При стрельбе очередями штурмовая винтовка G36 показала хорошую кучность – на дальность 100 м очередь из 5 выстрелов давала рассеивание не больше 1 2 см. Поскольку тяжелый ствол пулемета MG36 имеет ту же длину, показатели кучности его стрельбы схожие. Основной режим огня из винтовки G36 – короткими очередями до 5 выстрелов; из ручного пулемета MG36 – до 15 выстрелов или непрерывно.


Характеристики G36 MG36

Патрон 5,56x45 5,56x45

Масса, кг 4,1 4,25

Длина, мм

с откинутым прикладом 998 998

со сложенным прикладом, мм 758 758

Длина ствола, мм 480 480

Прицельная дальность, м 800 800

Мочальная скорость пули, м/с 925 925

Темп стрельбы, выстр./мин 750 750

Емкость магазина, патронов 30 30,100
