В 1932 г. в Великобритании прошли сравнительные испытания различных ручных пулеметов с целью выбора системы для перевооружения британской армии. Лучшим оказался чешский 7,92-мм Vz.26 «Зброевка Брно» (ZB-26) с коробчатым магазином. После некоторой модернизации, осуществленной чешскими конструкторами Вацлавом и Эмануилом Холеками и Антоном Мареком (ZGB33 под патрон .303 «бритиш сервис» – этот патрон имел выступающую закраину, так что систему питания пришлось заметно изменить) и технологической доводки пулемет в 1937г. стали производить в Англии в г.Энфилд. Название пулемета составили по первым двум буквам городов Брно и Энфилд (BRno-ENfield). К июню 1940 года в войска было поставлено более 30000 единиц оружия. Пулеметы этой системы изготовлялись только в Энфилд Лок (Мидлэссекс).

Первый образец получил обозначение Mk 1. Пулемет Мк 2 имел такую же длину ствола, упрощенный прицел и единую сборку «прицел – газовый регулятор – мушка», которая впоследствии выполнялась из трех разных частей (послевоенная переделка Мк 2/1 имела упрощенную рукоятку взведения). Пулемет не снабжали дополнительной рукояткой под прикладом. Эти изменения, направленные на упрощение производства, увеличили вес с 10,04 кг до 10,52 кг. На Мк 3 укоротили ствол, массу уменьшили до 8,76 кг. Пулеметы Мк 4 обладали еще более коротким стволом и массой, сниженной до минимума, допустимого при стрельбе сравнительно мощными патронами калибра .303. Пулеметы «Брэн» калибра .303 состояли на вооружении в странах Британского содружества, Бельгии. Примечательно, что они еще встречаются в армиях слаборазвитых государств и периодически всплывают в ходе многочисленных локальных конфликтов.

После решения 1956 г. о принятии единого 7,62-мм патрона НАТО на снабжение британской армии пришлось выполнять пулеметы под него, и с 1959 г. стали выпускаться «Брэн» L4 калибра 7,62 мм. Простая экономическая целесообразность подсказывала переделать под новый патрон оставшиеся в большом количестве пулеметы с хорошей репутацией. Такая программа вскоре была запущена на заводе «Ройал Смол Армз» в Энфилде. Переделка оказалась непростой, но дело облегчилось тем, что во время Второй мировой войны в Канаде выпустили много 7,92-мм пулемётов «Брен» для поставок в Китай под «маузеровский» патрон без выступающей закраины гильзы. Оказалось, что затвор и система питания оружия «китайского контракта» подходит для нового 7,62-мм патрона – это и было использовано.

Автоматика пулемета «Брэн» действует на основе отвода части пороховых газов из канала ствола. Это сочетается с коротким ходом ствола назад для частичной компенсации действия отдачи на оружие. При выстреле ствол, газовая камера, затвор откатываются назад по направляющим ствольной коробки приблизительно на 6 мм. Движение гасится поршневым амортизатором с пружиной. Когда энергия поглощена, пружина амортизатора разжимается и возвращает откатившиеся части и механизмы в переднее положение. Часть пороховых газов, пройдя через отверстие в стенке ствола и газовый регулятор, давит на газовый поршень и отбрасывает его в заднее положение.

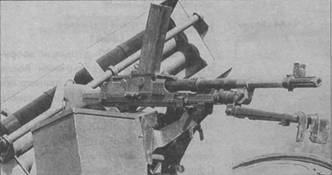

Ручной пулемет «Брэн» L4 на шкворневой установке

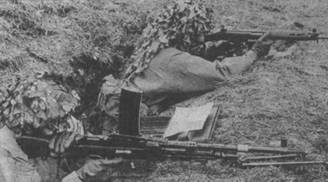

Стрельба из ручного пулемета «Брэн» L4A3 с бруствера со сложенными сошками.

На заднем плане – солдат с самозарядной винтовкой L1A1, модификацией FN FAL.

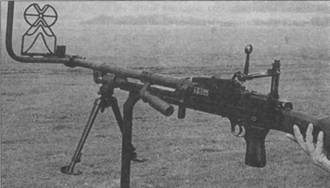

«Брэн» L4A1 на зенитной стойке и с механическим зенитным прицелом

Запирание канала ствола – перекосом затвора. Стойка штока газового поршня входит в затворную раму, и две наклонные плоскости прижимают заднюю часть затвора вверх, запирая его на боевые упоры в верхней части ствольной коробки. Во время обратного движения хвостовик штока поршня проходит расстояние около 32 мм, во время которого затвор остается полностью запертым. При дальнейшем движении наклонная поверхность на хвостовике штока опускает заднюю часть затвора, отпирая канал ствола. Гильза извлекается из патронника, а затем неподвижный отражатель проходит по пазу затвора и выталкивает гильзу через вырез в хвостовике штока газового поршня.

Во время отхода газового поршня назад возвратно-боевая пружина сжимается, накапливаемая ей энергия совместно с амортизатором посылает поршень вперед. Пружина амортизатора тормоза отката сравнительно «мягкая», поэтому скорость движения газового поршня вперед невысока, что и позволяет поддерживать темп стрельбы около 500 выстрелов в минуту. Выступы подавателя в верхней передней части затвора выталкивают патрон из магазина, установленного вертикально сверху ствольной коробки, и далее направляют его вниз. Когда патрон полностью дослан в патронник, движение затвора прекращается. Газовый поршень движется вперед за счет оставшейся энергии возвратно-боевой пружины, две наклонные плоскости поднимают заднюю часть затвора, запирая его. Наклонные плоскости во время выстрела остаются под затвором и удерживают его запертым. Газовый поршень продвигается еще на 32 мм, и выступ затворной рамы бьет по ударнику.

Флажковый переводчик-предохранитель смонтирован с левой стороны над спусковой скобой. Переднее положение флажка – «непрерывный огонь», среднее – «предохранитель», заднее – «одиночный огонь». Предохранитель разъединяет спусковой крючок и шептало посредством разобщителя, выступ которого удерживает шток газового поршня за вырез. Считается, что это не очень удачное решение, поскольку при падении или ударе газовый поршень может выйти из зацепления, а ведь именно он воздействует на ударник. Шептало имеет посередине окно, через которое проходит рычаг разобщителя. Когда переводчик установлен в положение одиночного огня, разобщитель поднимается на траекторию движения газового поршня, который нажимает на него, когда движется вперед. Разобщитель опускается в окно шептала, которое освобождается для подъема и удержания поршня во взведенном положении. Нажатие спускового крючка опускает разобщитель. Когда переводчик поставлен на непрерывный огонь, разобщитель опускается вниз через окно шептала, его верхняя часть не мешает движению газового поршня. Стрельба продолжается до тех пор, пока не будет отпущен спусковой крючок или не будут израсходованы патроны.

Канал ствола новых «Брэн» стали хромировать. Это не только уменьшало износ ствола, но и позволило отказаться от его частой замены, и делать пулемет с постоянным стволом. Газовый регулятор имеет четыре положения, открывающие отверстия разного диаметра. Придав импульс движения газовому поршню, газы выходят наружу через отверстия в стенках газовой камеры. Сравнительно невысокий темп стрельбы и несильная ощущаемая стрелком отдача определяют удобство управления пулеметом.

L4 «Брэн» имеет несколько модификаций:

• L4A2 – на базе пулемета «Брэн» Мк 3 калибра .303. В комплекте два сменных стальных ствола. Легкие сошки. На вооружении в СВ и ВМС. Устарел.

• L4A3: на базе пулемета «Брэн» Мк 2 калибра .303. Один хромированный ствол. Устарел.

• L4A4: на базе пулемета «Брэн» Мк 3 калибра .303. Один хромированный ствол. Состоял на вооружении всех видов ВС, затем стал заменяться 5,56-мм оружием.

• L4A5: на базе пулемета «Брэн» Мк 2 калибра .303. Два сменных стальных ствола. На вооружении ВМС.

Замена ствола занимает несколько секунд. Надо поднять замыкатель ствола и потянуть ствол за рукоятку переноски вперед. При стрельбе с темпом 120 выстрелов в минуту необходимо менять ствол каждые 2,5 минуты.

В отличии от старого «Брэн» времен Второй мировой войны, не предусматривалось ставить L4A4 на треножный станок, однако он может устанавливаться на верхних люках САУ и других бронемашин. В зенитном варианте пулемёт снабжается специальным ракурсным прицелом.

Хотя L4A2 и А4 официально изымаются с вооружения британской армии, они, видимо, еще продолжат активную службу в качестве вспомогательного оружия зенитной и ближней наземной обороны в частях британских ВВС, в инженерных войсках, Королевской артиллерии и частях территориальной обороны. Кроме того, ветеран «Брэн» остается на вооружении в ряде стран Британского содружества.

Патрон 7,62x51 НАТО

Масса пулемета без патронов, кг 9,53

Масса магазина, кг

неснаряженного 0,45

снаряженного на 30 патронов 1,18

Масса ствола, кг 2,27

Длина пулемета, мм 1133

Длина ствола, мм 536

Начальная скорость пули, м/с 823

Прицельная дальность, м 1200

Темп стрельбы, выстр./мин 500-1200

Боевая скорострельность, выстр./мин 120

Емкость магазина, патронов 30

Включить предохранитель. Защелка магазина расположена позади его гнезда. Нажать защелку и отсоединить магазин. Выключить предохранитель, отвести назад рукоятку взведения, осмотреть патронник и направляющий паз через окно гнезда магазина. Удерживая рукоятку взведения, нажать спусковой крючок, вернуть рукоятку взведения в переднее положение. Закрыть окно магазина, сдвинув его крышку назад, закрыть окно ствольной коробки для выброса стреляных гильз (снизу пулемета), сдвинув его крышку назад.

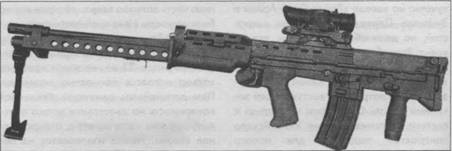

Ручной пулемет L86A1 с прицелом SUSAT

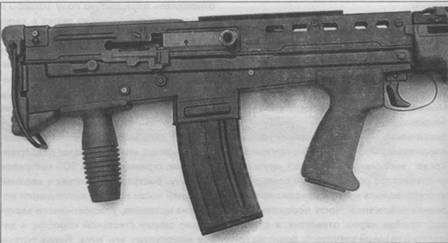

Ствольная коробка ручного пулемета L86A1
