Ручной пулемет L86A1

В середине 1980-х годов на вооружение армии Великобритании после долгих экспериментов было принято новое 5,56-мм семейство автоматического оружия SA80 компоновочной схемы «буллпап» («бычок»). Стоит отметить, что эта схема была отработана в Великобритании конструкторами С.Торпом и С.Янсоном еще в 1946-1950гг. в опытных 7-мм винтовках ЕМ1 и ЕМ2 (рассматривалась как кандидат на роль «винтовки НАТО»). Схема предполагала: для уменьшения общей длины оружия – перенесение деталей автоматики и ударно-спускового механизма в приклад, установку пистолетной рукоятки впереди магазина, для снижения подскока оружия под действием отдачи – поднятие приклада на линию оси канала ствола («принцип линейной отдачи»). Отметим также, что в СССР еще в 1946г. основные черты схемы «буллпап» были воплощены в опытном 7,62-мм автомате Г.А.Коробова ТКБ-408-2.

В 1971 г. британское военное ведомство сформулировало требования к новой системе малокалиберного стрелкового вооружения, которым планировали заменить пистолеты-пулеметы L2A3 «Стерлинг», винтовки L1A1, пулеметы L4 «Брен» и L7A1, старые пулеметы нормального калибра планировалось оставить только на танках и бронемашинах. В систему включили два унифицированных образца – «индивидуальное оружие» (IW) и «легкое оружие поддержки» (LSW), условно названные соответственно «Индевор» и «Ингэйджер». Разработкой занялась «Ройал Смол Армз Фэктори» (RSAF, впоследствии «Ройал Орднанс»). С 1974 г. разработка велась под специально созданный патрон автоматного типа 4,85x49 и уже в 1976 г. винтовка и пулемет под него были отработаны.

Ручной пулемет на стадии испытаний обозначался XL73E2, затем – XL86E1. Разработчики понимали, что такой калибр имеет мало шансов стать стандартом НАТО, и когда в рамках блока был стандартизован патрон 5,56x45, переделать оружие под него оказалось довольно просто. Так и появилось семейство SA80, включившее штурмовую винтовку L85 (IW) и ручной пулемет L86 (LSW). Войсковые испытания 3 тыс. винтовок и пулеметов прошли в батальонах британской армии в Великобритании, ФРГ, Гонконге, Северной Норвегии. Ручной пулемет поступил на вооружение в 1989 г. (по два на пехотное отделение – по американскому примеру) – через четыре года после базовой винтовки. Программа перевооружения рассчитывалась на 1 985-1 993 гг., в первую очередь новое оружие получали мотопехотные части 1 -го армейского корпуса на территории ФРГ.

В конструкции пулемета используется до 80% деталей штурмовой винтовки L85. Главное отличие ручного пулемета – более длинный и тяжелый ствол, дающий большую начальную скорость полета пули и лучшую кучность стрельбы.

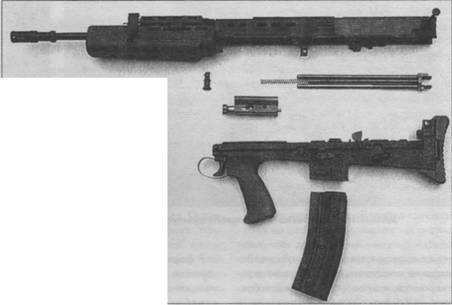

Неполная разборка штурмовой винтовки L85A1, на базе которой и создан L86A1


Пулеметчик готовит ручной пулемет L86A1 на огневом рубеже

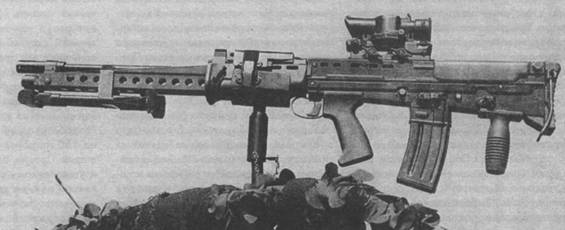

Ручной пулемет L86A1 на шкворневой установке


Ствольная коробка и корпус ударно-спускового механизма выполнены из стали штамповкой и сваркой, единственные детали станочной обработки – затвор, затворная рама и ствол. Оружие имеет классическую автоматику с «газоотводным двигателем», отвод пороховых газов производится через газовую камеру над стволом. Газовый регулятор имеет три положения: для обычной стрельбы (нормальное открытие); для стрельбы в неблагоприятных условиях (широкое открытие) и для стрельбы винтовочной гранатой (газоотводное отверстие закрыто). Устройство газового поршня и поворотного затвора напоминает винтовку AR-18, выпускавшуюся в Великобритании по американской лицензии. Газовый поршень выполнен отдельно, имеет короткий ход и собственную возвратную пружину. При отходе он открывает четыре отверстия в трубке газовой камеры, через которые пороховые газы выходят в атмосферу, для чего служат также вырезы в ствольной накладке. Запирание канала ствола производится затвором при его повороте с помощью боевых выступов. Затвор установлен в затворной раме, его рабочий выступ входит в фигурный вырез на левой стороне рамы. При движении затворной рамы назад происходит поворот затвора влево и отпирание канала ствола. Затворная рама движется на двух направляющих стержнях, которые входят в ствольную коробку. На третьем, среднем стержне установлена возвратная пружина. Отделяемая рукоятка взведения находится с правой стороны затворной рамы, ее паз в ствольной коробке закрывается подпружиненной крышкой. При движении рукоятки срабатывает защелка и крышка открывается. Выброс стреляной гильзы производится вправо-вверх. Предлагалось несколько вариантов переделки оружия для стрельбы с левого плеча, но они не были приняты.

Ударно-спусковой механизм собран в металлическом корпусе и крепится в ствольной коробке двумя шплинтами и затылком приклада. В ударно-спусковой механизм пулемета внесены некоторые изменения по сравнению с винтовкой: при установке режима непрерывного огня стрельба ведется с заднего шептала, затвор после стрельбы остается открытым, а при одиночном огне – выстрел с полностью запертого затвора, после выстрела очередной патрон досылается в патронник. Кнопочный предохранитель, как и в винтовке, расположен над спусковой скобой. Для постановки на предохранитель нужно нажать кнопку вправо. На левой стороне ствольной коробки позади горловины приемника (далековато от пистолетной рукоятки управления) смонтирован флажок переводчика: нижнее положение флажка соответствует состоянию «непрерывный огонь». Магазин секторной формы крепится в гнезде ствольной коробки и фиксируется защелкой, расположенной с левой стороны ствольной коробки над горловиной приемника. Расширяющееся книзу цевье, ствольная накладка, пистолетная рукоятка выполнены из высокопрочного нейлона, амортизатор затылка приклада и накладка ствольной коробки – виниловые. Прикладку облегчает накладка над ствольной коробкой, служащая упором для щеки стрелка.

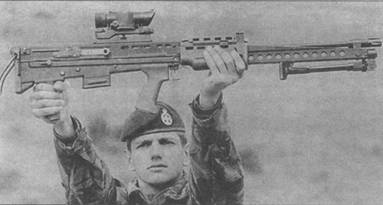

Демонстрация «легкости» ручного пулемета L86A1

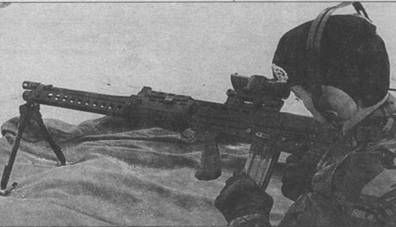

Ведение огня из ручного пулемета L86A1


Повышению кучности стрельбы способствует стрельба с сошек. Заметим, что в опытных образцах сошки крепились прямо перед цевьем, но в серийном варианте их для большей устойчивости и повышения кучности вынесли вперед, к дульному срезу ствола, а дабы не нагружать ими сам ствол, укрепили на специальном кронштейне. Поскольку схема «буллпап» лишила пулеметчика обычной возможности при стрельбе с сошки прижимать приклад сверху ладонью левой руки, для удержания левой рукой служит нижняя рукоятка позади гнезда магазина. Прикладом служит амортизатор позади ствольной коробки, здесь же укреплена откидная плечевая опора. В комплект пулемета и винтовки входит оптический прицел SUSAT («прицельное приспособление для стрелкового оружия, Трилюкс») фирмы «Айвимо», который обеспечивает ведение огня в условиях плохой освещенности, а также позволяет вести наблюдение. Прицел устанавливается на кронштейне, на котором имеются приспособления для введения поправок по дальности и установок на ноль. Возможна установка вместо оптического прицела ночного бесподсветного РЕ «Пилкингтон» с кратностью увеличения 4х, а также тепловизионных ночных прицелов. Германская «Хеклер унд Кох», перешедшая под контроль приватизированной «Ройал Орднанс», разработала для SA80 оптический прицел кратности Зх, совмещенный с рукояткой для переноски.

Можно заметить, что и толщина стенок несменяемого ствола, и ограниченная емкость магазина делают пулемет плохо приспособленным для длительной стрельбы очередями, так что получился все тот же «эрзац» ручного пулемета. Такое оружие (американский М1918 BAR, например) в свое время находило себе обширную нишу для применения, ныне же эта ниша все уже и уже. Разрабатывавшийся приемник под ленту на 150 патронов не вышел из опытной стадии. Правда, благодаря удлиненному и утяжеленному стволу стрельба в одиночном режиме давала особенно хорошую меткость, и в 1995г. была принята на вооружение самозарядная модификация в качестве «снайперского» оружия – использование модификаций ручных пулеметов как «эрзац-снайперских» винтовок вообще довольно давняя и распространенная практика.

Пулемет принят на вооружение в Великобритании и некоторых других странах.

Конструкция позволяет производить неполную разборку без специальных инструментов. Технология производства достаточно проста. Однако надежность оружия оказалась ниже ожидавшейся. Заказ на производство нового оружия «Ройал Орднанс» получила на безконкурсной основе, но вскоре выяснилось, что ни по производительности, ни по себестоимости производства завод в Энфилде не устраивает заказчика. На качестве винтовок и пулеметов сказался процесс приватизации «Ройал Смол Армз», реорганизации «Ройал Орднанс» и начавшийся в 1989 г. перенос производства из Энфилда в специально построенный цех Ноттингем. Здесь выпустили около 22390 пулеметов L86A1. Во время «Бури в пустыне» оружие показало высокую чувствительность к засорению механизмов, а при стрельбе из положения лежа потоки газов из пламегасителя поднимали пылевое облако. Ряд нареканий вызвала и принадлежность для ухода за оружием. Только ужесточение условий контракта заставило производителя устранить большинство недостатков оружия, а установка в Ноттингеме нового оборудования и автоматизированной системы контроля снизила выбраковку с 18 до 4%.

Заменить собой единые пулеметы ручной L86A1, конечно, не смог. Что касается танковых пулеметов, то на новых машинах вместо старой системы MAG ставится 7,62-мм пулемет L94A1 с внешним электроприводом автоматики.


Характеристики

Патрон 5,56x45 НАТО

Масса пулемета, кг

без патронов 5,4

со снаряженным магазином 6,58

Масса магазина, кг

неснаряженного 0,12

снаряженного 0,48

Длина пулемета, мм 900

Длина ствола, мм 646

Нарезы 6 прав.

Длина хода нарезов, мм 180

Начальная скорость пули, м/с 970

Прицельная дальность, м 800

Темп стрельбы, выстр./мин 600-775

Емкость магазина, патронов 30


Порядок разряжания

Включить предохранитель. Отсоединить магазин, нажав защелку, расположенную с левой стороны ствольной коробки над горловиной приемника. Выключить предохранитель. Отвести назад затворную раму, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник и направляющий паз через окно ствольной коробки. Отпустить рукоятку затворной рамы, нажать спусковой крючок.

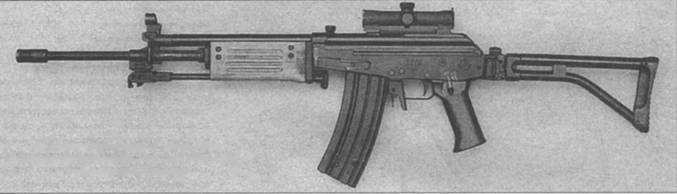

Штурмовая винтовка «Галил» ARM с коллиматорным прицелом «Хит-Ай»-1500 и сложенными сошками
