Соединенные Штаты Америки

Единый пулемет М60

С конца Первой мировой войны на вооружении Армии США состояли пулеметы Браунинга под 7,62-мм патрон.30–06 «спрингфилд» — ручной Ml 91 8 BAR и станковый Ml 91 9 (на треножном станке М2), каждый из них имел несколько модификаций и к тому же успел попасть на вооружение многих стран мира — особенно широко «разошлись» они за годы Второй мировой. Опыт Второй мировой войны заставил, во-первых, создать новый патрон уменьшенной мощности, во-вторых, заняться единым пулеметом для замены нескольких станковых, «облегченных» станковых и ручных пулеметов. Система М1 91 8 BAR с 20-зарядным магазином и сравнительно легким несменным стволом для этого не подходила (как и автоматическая винтовка М14А1 с сошками), попытки создания единого пулемета на основе Ml 91 9 еще раньше оказались неудачными. И в конце 1 950-х гг. на вооружение поступил новый пулемет М60.

За основу конструкции были взяты германские модели — система автоматики и общая компоновка автоматической винтовки FG42 и система ленточного питания пулемета MG42. Конструкторы «Спрингфилд Армори» свели их воедино в опытном ручном пулемете Т44 уже в 1 945 г. Позднее пулемет был переделан в Т52, также оставшийся опытным. В конструкцию широко вводились штампованные детали и точечная сварка. Наконец появилась серия опытных пулеметов Т1 61 сначала под патрон.30–06. После принятия патрона 7,62x51 НАТО (по сути, американский Т65) под него выполнили Т161ЕЗ, ставший основой для серийного М60. Пулемет мог вести стрельбу всеми вариантами нового патрона — М59 с обыкновенной пулей, М61 с бронебойной, М62 с трассирующей. Основным изготовителем М60 стала компания «Сако Дефенс» (не путать с финской «Сако»), кроме нее пулемет выпускали «Бридж Тул энд Ди Мэнюфэкчуринг», «Инлэнд Дивижн Дженерал Моторз».

Автоматика пулемета действует на принципе отвода части пороховых газов. Газоотводное отверстие выполнено снизу ствола на расстоянии 200 мм от дульного среза. После прохождения пулей отверстия давление в газовой камере начинает возрастать. Новинкой конструкции стало устройство полого газового поршня. Газы проходят через отверстие в боковой стенке газового поршня и, расширяясь, заполняет внутреннее пространство поршня и переднюю секцию газовой камеры. Возросшее давление толкает поршень назад. Тело поршня при откате разъединяет отверстия в стенке поршня и в стволе, и дальнейшее поступление газа прекращается. Поршень двигается назад, приводит в действие шток, который толкает затвор. Хотя поршень имеет короткий ход (60 мм), резкий импульс пороховых газов, подаваемых на шток, сообщает достаточное количество энергии для полного цикла работы. Газового регулятора нет. Принцип работы заключается в том, что когда накопится энергия, достаточная для преодоления трения и нагара, поршень пойдет назад. Двигаясь, он автоматически отсекает газы и является как бы саморегулирующимся. Подобная конструкция часто называется «системой постоянного объема». Поршень приводит в движение шток и он проходит 22 мм назад до начала отпирания затвора.

Шток в сборе имеет стойку, которая движется в фигурном пазе затвора. Для большей плавности работы на стойке закреплен ролик, обкатывающийся по грани паза затвора. При движении подвижных деталей автоматики вперед стойка двигается в криволинейной части паза и стремится повернуть затвор, удерживаемый за боевые упоры боевыми уступами в продольных каналах ствольной коробки пулемета. Когда затвор находится в переднем положении, он может поворачиваться по часовой стрелке, при этом его боевые выступы заходят за боевые упоры ствольной коробки. Когда поворот затвора завершен, стойка проходит последний участок фигурного выреза, параллельный продольной оси. После чего ударник на стойке газового поршня бьет по ударнику, и тот накалывает капсюль патрона.

Пулемет М60 предназначен для ведения огня только в непрерывном режиме со сравнительно низким темпом 550 выстрелов в минуту. По утверждению американских военных, тренированный пулеметчик способен уверенно контролировать стрельбу из такого оружия.


Единый пулемет М60 во Вьетнаме. На заднем плане — боец с винтовкой Ml6


Обычный способ переноски единого пулемета М60 на ремне


Стрельба из единого пулемета М60 со шкворневой установки


Пулемет М60ЕЗ на треножном станке М2/М122, подготовленный для стрельбы в темноте с заданным рассеиванием по фронту и в глубину

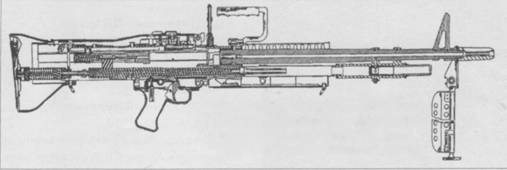

Разрез единого пулемета М60 с автоматикой на основе отвода пороховых газов и газовой камерой «постоянного объема»


Особенностью ствола является покрытие типа «Стеллайт», значительно продляющее цикл его жизни по сравнению с обычными стальными стволами без защитных покрытий.

Первоначально М60 выпускался с питанием, скопированным у MG42, включающим систему внутренних и внешних пальцев приемника, приводимых в движение рычагом подавателя. Пальцы расположены так, чтобы двигаться в противоположных направлениях, и передвигают ленту в два приема при ходе затвора вперед и назад. С усовершенствованием пулемета М60 была изменена и его система питания. Общая схема рычажного механизма осталась прежней — ролик, расположенный сверху на муфте в задней части затвора воздействует на рычаг подавателя, смонтированный в крышке приемника. Система внутренних и внешних пальцев была оставлена, а одиночный палец заменен. Ролик затвора смещает рычаг подавателя вправо, рычаг поворачивается на вертикальной оси так, что передняя часть с пальцем приемника переходит влево на следующий патрон. Когда затвор идет назад, палец движется вправо и передвигает ленту на один шаг.

Флажок предохранителя расположен слева над пистолетной рукояткой. Верхнее положение флажка («F») — «огонь», нижнее («S») — «предохранитель». При взведении оружия предохранитель должен находиться в положении «огонь». Прицел — рамочный, откидной. Приклад поднят на линию оси канала ствола и в нем частично размещен возвратный механизм с буфером — для сокращения длины оружия. Большая ствольная накладка удобна для переноски оружия, сошки — штампованные, складные с «ушками», в сложенном положении предохраняющими руки от ожогов. В качестве вспомогательного инструмента для разборки пулемета может использоваться обычный патрон.

Пулемет ставится на полевой треножный станок М2/М1 22 массой 8,9 кг. Пулемет крепится в люльке вертлюга. Подъемно-поворотный механизм станка смонтирован на штанге горизонтальной наводки, снабженной шкалой, насеченной в тысячных дальности. Вдоль штанги движется хомут с винтовым механизмом тонкой вертикальной наводки, также снабженным шкалой в тысячных. Ноги станка снабжены сошниками. Облегченный вариант станка выполнен из алюминиевых сплавов. Имеются также шкворневые и турельные установки для боевых и транспортных машин (например — автомобильная М4). Выделяются варианты стрельбы — «высокая скорострельность» (около 200 выстр./мин, со станка, требует частой смены ствола) и «нормальная» (100 выстр./мин).

Неудачной деталью первых образцов пулемета был ствол с жестко закрепленными на нем сошками и газовой камерой. Снятие ствола означало отсоединение этих частей, что вело к увеличению веса запасных стволов. Крепление сошек на стволе приводило к тому, что пулемет надо было положить на землю или поддерживать, пока второй номер расчета не вставит новый ствол. Масса ствола — 3,74 кг. Отсутствие рукоятки на стволе заставляло при замене пользоваться асбестовой рукавицей, принятой еще в 1 942 г. для М1 91 9А4 и А6 «Браунинг».

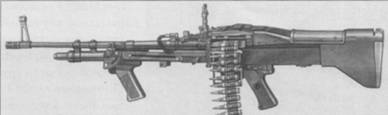

Единый пулемет М60ЕЗ


Единый пулемет М60ЕЗ на огневом рубеже


Единый пулемет М60ЕЗ в варианте ручного

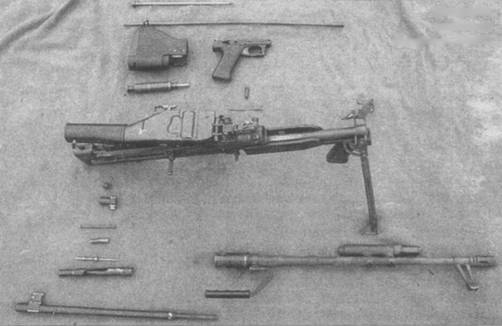

Неполная разборка пулемета М60ЕЗ

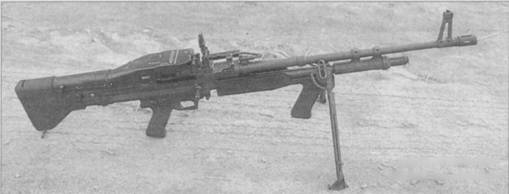

Единый пулемет М60ЕЗ на сошках


В конце концов, был создан модернизированный М60Е1. Его сошки и газовая камера не крепятся к стволу, сошки укреплены на газовой камере и поддерживают пулемет, когда ствол снят; упрощена газовая камера и ее крепление; модифицированы газовый поршень, лоток подавателя, прицел; крышка ствольной коробки литая, с меньшим количеством частей; изменено крепление патронной коробки; ствольная накладка литая, облегчающая смену ствола, антабки для ремня поворотные, перемещаемые, введена большая рукоятка для переноски. Рукоятка ненамного повысила удобство переноски, поскольку расположена слишком далеко от центра тяжести оружия, так что многие бойцы предпочитают переносить пулемет за ремень.

М60Е1 приняли в незначительном количестве, поскольку в это время для вооружения отделений выбрали М249 SAW. Часть М60Е1 фирма «Сако Дефенс» переделала в облегченный на 25 % вариант М60ЕЗ с целью получить компактный вариант, более пригодный для использования в роли ручного. Эту модификацию снабдили упрощенными сошками и пластиковым цевьем с передней рукояткой удержания, несколько упростили детали газового двигателя и спускового механизма. Крышка приемника модифицирована таким образом, чтобы ее можно было закрыть при переднем или заднем положении затвора. С левой стороны приемника выполнен направляющий лоток ленты. Кроме стандартного ствола может устанавливаться укороченный, т. н. «штурмовой» версии, рассчитанный на стрельбу короткими очередями в ближнем бою с упором в плечо, в предплечье или «от бедра». «Зимняя» спусковая скоба допускает стрельбу в теплых рукавицах. В 1983 г. Корпус морской пехоты и ВМФ США приняли М60ЕЗ как 7,62-мм ручной пулемет, он продавался и в некоторые другие страны. В этом качестве он использовался в 1991 г. в зоне Персидского Залива. Его вариант с утяжеленным стволом, пригодный для ведения более интенсивной стрельбы со станка, получил прозвище «Эхо 3 Хави Бэррел». В 1 995 г. на вооружение ВМФ и морской пехоты поступила модификация М60Е4 — развитие ЕЗ с усиленными сошками, улучшенным приемником, посадочным местом под кронштейн оптического или ночного прицела, более надежной работой спускового механизма. Он тяжелее М60ЕЗ. Обе эти модификации были закуплены в незначительном количестве и используются в основном в частях специального назначения в качестве «легких штурмовых пулеметов» под патрон винтовочной мощности. Стоит заметить, что в семействе патронов 7,62x51, используемом в США, долгое время отсутствовал достойный бронебойный, что сказывалось не однажды, включая бои в зоне Персидского Залива. Между тем бронебойные пули в рамках семейства 7,62x51 НАТО разрабатывались давно. Так, шведская компания FFV в 1980-е гг. представила патрон с пулей массой 8,4 г, которая при начальной скорости 950 м/с пробивала 15-мм броневую плиту на дальности 300 м.

Существуют также следующие модификации М60:

• М6 °C и СА1- дистанционно управляемый пулемет для установки на вертолетах вне фюзеляжа;

• M60D — для установки на шкворне на вертолетах и машинах, также без приклада, может иметь рукоятку на затыльнике;

• М60Е2 — танковый для установки спаренно с основным вооружением танков и БМП, снабжен гильзоотводной трубкой.

М60 поставлялись также в Австралию, Южную Корею, Тайвань, Египет, Камерун, Сальвадор. На Тайване он с 1968 г. производился на американском оборудовании под обозначением Тип 57 (не путать с китайским Тип 57).


Пулемет M60D на вертолете UH-1


Пулемет M60D с рукояткой управления на затыльнике


Пулемет M60D на автомобильной шкворневой установке. Американский патруль в Панаме


Крышка приемника пулемета M60D


Пулемет М60ЕЗ


В австралийскую модификацию были внесены изменения, связанные со стремлением улучшить систему питания. Конструкция металлической патронной коробки емкостью 40 патронов калибра 7,62-мм (в стандартной ленте) или 28 патронов и кронштейна пулемета предусматривает постоянное соединение ее с пулеметом. В число 40 патронов в патронной коробке входят патроны, закрепленные на соединительной площадке, установленной на ее крышке. Сама крышка выполняет дополнительно функцию стопора патронной ленты. Такое устройство позволяет осуществлять укладку ленты в патронную коробку в один прием, не отсоединяя патроны, закрепленные на соединительной площадке, и не закладывая ленту в приемник. Для снаряжения патронной коробки достаточно нажать на захваты и, открыв подпружиненную крышку, снарядить коробку соответствующей длины. Отверстие в задней стенке коробки позволяет стрелку визуально проверять количество оставшихся патронов. Для использования патронов из коробки, если оружие предварительно не было заряжено, достаточно вытянуть ленту за верхний патрон и обычным порядком произвести заряжание. Если патронная лента была вставлена ранее, можно подсоединить к ней следующую ленту любой длины — для этого достаточно соединить начальное и конечное звено двух лент с помощью патрона. Патронная коробка имеет нейлоновое покрытие, снижающее шумность и предохраняющее от коррозии. Масса самой коробки — 343 г. Предусматривается два основных способа подачи ленты. Первый предусматривает установку в приемник снаряженной патронной лентой, которая потом своим наружным концом соединяется с лентой в патронной коробке. Во втором случае, если патронная коробка не заполнена, наружный конец ленты может быть разъят на части соответствующей длины и уложен в патронную коробку. Переход на подачу боеприпасов из дополнительной ленты осуществляется без открывания крышки приемника.

Любопытно, что в той же Австралии Инженерно-исследовательский отдел министерства обороны разработал модифицированный вариант другого хорошо известного американского пулемета — 7,62-мм станкового М1919А1 «Браунинг», который в значительном количестве оставался на вооружении как в Австралии, так и в ряде других стран (Канаде, Дании, Доминиканской Республике, Греции, Гватемале, Гаити, Иране, Израиле, Италии, Южной Корее, Либерии, Мексике, ЮАР, Испании, на Тайване, в Великобритании, во Вьетнаме), включая «соседей» Австралии — страны Юго-Восточной Азии. Эти изменения интересны как характерный пример модернизации устаревшего пулемета. Суть изменений заключалась в переделке пулемета под единый 7,62-мм патрон НАТО — установлен новый ствол, изменен механизм подачи ленты в связи с другой длиной патрона и шагом ленты. Незначительные усовершенствования были внесены в ударно-спусковой механизм с целью увеличить до 650–750 выстр./мин темп стрельбы и срок эксплуатации пулемета.

Что до М60, то он, несмотря на все модернизации, не избавился от ряда недостатков. Прежде всего, остроумная газоотводная система так и не научилась надежно работать — запас энергии отводимых пороховых газов часто оказывался недостаточен для преодоления сопротивления движению штока. Кроме того, при возвращении поршня вперед нередко его отверстие не вставало в требуемое положение, и стрельба прерывалась. Отсутствие рукоятки ствола требует при его смене пользоваться асбестовой перчаткой. Нерегулируемое крепление мушки на стволе не позволяет должным образом пристрелять пулемет после замены ствола. В целом пулемет не получил особой популярности и заменяется М240Е и M240G на основе бельгийского MAG.


Характеристики
Характеристики М60 М60ЕЗ/Е4
Патрон 7,62x51 7,62x51
Масса «тела» пулемета, кг 11,1 8,61/10,5
Длина пулемета, мм 1105 1067/1077
Длина ствола, мм 560 560
Начальная скорость пули, м/с 853 863
Темп стрельбы, выстр./мин 500-650 500-650
Боевая скорострельность, выстр./мин 100-200 100-200
Эффективная дальность стрельбы,м 1100 1100
Емкость ленты, патронов 50 50

Порядок разряжания

Отвести назад рукоятку взведения до постановки затвора на шептало. Открыть крышку приемника, для чего поднять вверх ее защелку (с правой стороны в задней части ствольной коробки). Снять патронную ленту. Убедиться, что в направляющем пазе и патроннике не осталось патронов. Закрыть крышку приемника, нажать спусковой крючок.


Пулемет М240Е1 на шкворневой установке


Единый пулемет M240G

Видимо, устав от долгих модернизаций М60, армия США решила, наконец, заменить его пусть не новой, но гораздо лучше зарекомендовавшей себя зарубежной моделью. Выбор естественно пал на одного из «ровесников» М60, бельгийский пулемет MAG, уже использовавшийся в США для вооружения боевых машин. Армия приняла на вооружение модификацию М240Е4 (см. «Бельгия. Единый пулемет MAG»), а Корпус морской пехоты — M240G, созданную путем переделки в единые пулеметов М240, снятых с боевых машин. Переделку и производство пулемета взяла на себя расположенная в США «ФН Мэнюфэкчуринг Инк.» с участием самой «Фабрик Насьональ Нувель Херстал» в Бельгии. Пулемет рассчитан на применение американской ленты М13, снабжается пластиковым постоянным прикладом американской разработки со стальным затылком, подвижными антабками для ремня. Канавки в верхней части приклада облегчают его удержание левой рукой при стрельбе. Для большего удобства использования в качестве ручного пулемет снабдили цевьем по типу М249.

Алюминиевые штифты и ролики системы подачи ленты заменены стальными. Лоток подачи ленты также стальной, без хромирования. Ствол снабжен щелевым пламегасителем, рассчитанным на уменьшение засветки ночных прицелов. Масса сменного ствола — 3,0 кг.

При неполной разборке пулемет (без станка) разделяется на пять частей.

Армия США приняла M240G с треножным станком Ml 22, морская пехота — Ml22 с амортизированным креплением LTM по бельгийскому образцу.

Ряд американских специалистов выразил надежду, что M240G разрешит многолетнюю проблему единого пулемета в вооруженных силах США — занятно, что после стольких лет собственных разработок американцы возложили надежду на старый добрый бельгийский MAG. Это, правда, до известной степени унифицирует единый пулемет по патрону и системе с танковыми и частью вертолетных. Вооружение американских вооруженных сил становится все менее «американским».

M240G вместе с М249 уже «повоевал» в составе американских войск в Афганистане в 2001–2002 гг.


Характеристики

Патрон 7,62x51 НАТО Масса пулемета

с прикладом и сошками, без ленты, кг 11,9

Длина пулемета, мм 1245

Длина ствола, мм 625

Нарезы, правосторонние 4

Длина хода нарезов, мм 305

Темп стрельбы, выстр./мин 650-950

Прицельная дальность, м 1 800

Эффективная дальность стрельбы, м 1200


Крупнокалиберный пулемет М2НВ «Браунинг»

12,7-мм «Браунинг» — один из наиболее старых и заслуженных пулеметов. Когда в 1918 г. стало известно о появлении в Германии 13-мм пулемета TuF, от американских войск во Франции стали поступать требования на аналогичное оружие. Патрон калибра.50 (12,7 мм) был разработан компанией «Винчестер». В 1921 г. армия США приняла 12,7-мм пулемет Дж. М. Браунинга с водяным охлаждением ствола, в целом повторявший схему 7,62-мм станкового пулемета «Браунинг» М1 91 7. Вариант с воздушным охлаждением и подачей ленты слева или справа был принят в 1923 г. первоначально как авиационный. В 1933 г. он был модернизирован для наземного использования и переименован в М2. В дальнейшем возникла необходимость утяжелить и удлинить ствол для стрельбы длинными очередями без ухудшения баллистических свойств, а для упрощения конструкции исключить масляный амортизатор. После модернизации пулемет назван М2НВ (Heavy Barrel — «тяжелый ствол») и в этом качестве с начала 1930-х гг. используется как пехотное оружие поддержки, а также ставится на боевые машины.


Стрельба из пулемета М2НВ «Браунинг» с треножного станка в положении лежа

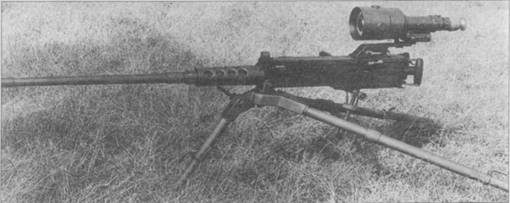

Крупнокалиберный пулемет М2НВ «Браунинг» с ночным прицелом AN/TVS5 на треножном станке М3

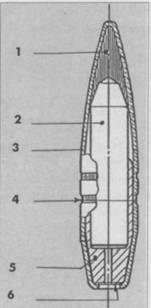

Устройство пули патрона. 50 APIHC:

1 — зажигательный состав, 2-упрочненный сердечник, 3-оболочка, 4-кольцевая накатка, 5-рубашка, 6- донная шайба


Крупнокалиберный пулемет М2НВ «Браунинг» на зенитной установке (крестовине) М63



Схема устройства бельгийского патрона типа 12,7x99 с бронебойно- осколочно-зажигательной пулей APEI

1- капсюль, 2 — латунная гильза, 3 — заряд пороха, 4 — стальная рубашка, 5 — бронебойный сердечник из тяжелого сплава, 6 — смесь взрывчатого и зажигательного состава, 7 — латунная оболочка пули


После Второй мировой войны М2НВ сняли с производства, но опыт локальных войн показал, что потребность в таком оружии остается, и выпуск М2НВ восстановили. Он стал одним из наиболее широко распространенных и удачных крупнокалиберных станковых пулеметов, состоя на вооружении в США и более чем 30 других странах (в годы Второй мировой войны М2НВ поставлялся и в СССР с американскими танками, БТР и зенитными установками).

Автоматика пулемета имеет «откатный двигатель» и действует по схеме отдачи ствола с коротким ходом. В момент выстрела затвор заперт на боевые упоры через рычаг запирания, который сцепляется с боевыми выступами на муфте ствола. Энергия отката передается на подвижный ствол и ствольную муфту, которые начинают движение назад. Затвор движется вместе с ними. Рычаг запирания проворачивается на оси под действием подвижных частей и расцепляет затвор со стволом. Ствол с муфтой упираются в ствольный буфер, начинают его сжимать и останавливаются. Во время отката ствол нажимает на рычаг ускорителя, который связан с затвором. Так как длинное плечо ускорителя направлено к затвору, большая часть энергии движения ствола передается затвору, и его движение ускоряется. Кроме того, снижается сила удара ствола по буферному амортизатору. Затвор извлекает стреляную гильзу из патронника, которая затем попадает на отражатель и выбрасывается за пределы ствольной коробки. Затвор сжимает возвратную пружину и в конце движения назад ударяет в буферные пластины у затыльника ствольной коробки. Буферные пластины совместно с возвратной пружиной придают затвору скорость наката. По пути выбрасыватель захватывает очередной патрон. Выступы на нижней части затвора вновь сцепляются с ускорителем и затвор догоняет ствол с муфтой, которые только начинают движение вперед. В конце движения вперед рычаг запирания, под действием накатывающегося ствола, воздействуя через клин на заднюю часть остова затвора, приподнимает ее и тем самым сцепляет боевые упоры затвора с боевыми выступами муфты ствола.


Пулемет М2НВ «Браунинг» с коллиматорным прицелом на вертлюжной установке.


Патрульный катер с двумя шкворневыми установками для крупнокалиберных пулеметов М2НВ (с бронещитами) и одной для единого пулемета М60


Подвижная вертолетная установка 12,7-мм пулемета с рукоятками управления, ракурсным прицелом, гибким рукавом подачи патронов, надульником- удлинителем (для уменьшения дульного пламени)


Крупнокалиберный пулемет М2НВ «Браунинг» и единый пулемет М60ЕЗ на патрульном катере. Американские войска в Панаме

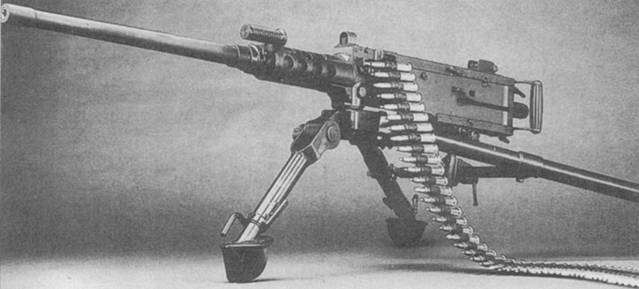

Крупнокалиберный пулемет M2HB/QCс быстросменным стволом


Питание — от рассыпной звеньевой патронной ленты. Во время возвратно-поступательного движения затвора подача очередного патрона и перемещение ленты происходят в два приема. При откате очередной патрон извлекается захватом из ленты и подается на линию досылания, при накате лента пальцами подавателя смещается на один шаг влево.

Предохранительных устройств как таковых нет, но на затыльнике короба на спусковом рычаге смонтирован ручной останов затвора, удерживающий затвор в заднем положении. Прежде чем нажать спусковой рычаг, останов нужно отжать вниз.

Патрон 12,7x99 (.50 «браунинг«) выпускается многими странами по американским стандартам и в связи с этим взаимозаменяем. Производится со стальной или латунной гильзой, снаряжается пулями различных типов военного назначения, основными являются обыкновенная, трассирующая, бронебойная. Например, армия США закупала патроны М2 с веретенообразной остроконечной пулей со стальным сердечником; бронебойный М3 (остроконечная пуля со стальным сердечником); трассирующие Ml 0, Ml7 и М21; бронебойно-зажигательный М8; бронебойно-зажигательный трассирующий М20; зажигательные Ml и М23. Исследования, проведенные в 1970-е гг., показали, что пулемет М2НВ малоэффективен против перспективных легких бронемашин, штурмовиков и боевых вертолетов. Это вызвало появление ряда новых вариантов патрона 12,7x99. В США был создан патрон М903 типа SLAP с подкалиберной пулей с сердечником из вольфрамового сплава и начальной скоростью 1200 м/с, отделяемым пластиковым поддоном. Развитие таких патронов продолжается — так, пуля норвежского патрона NM140 на дальности 700 м способна пробить 11 — мм стальную броню при угле встречи 45 градусов (соответствует защите БМП-2). Пуля типа APEI бельгийской FN содержит бронебойный сердечник из твердого сплава в стальном стакане, латунную оболочку и помещенную между ними смесь зажигательного и взрывчатого составов, обеспечивающую сильное заброневое действие. На дальности 500 м эта пуля пробивает 20-мм броню. Во Франции был разработан 12,7-мм патрон с калиберной бронебойной пулей типа PPI — бронебойный сердечник имеет утяжеленную головную часть, а на его хвост надет пластиковый поддон с несколькими ведущими поясками, при массе 47,8 г эта пуля имеет начальную скорость 800 м/с и на 300 м может пробить 25-мм броневую плиту. Французская же фирма «Манюрин» разработала свой вариант бронебойно-зажигательной пули APIHC с большей начальной скоростью, чем у американской М8.

Прицельные приспособления пулемета — мушка и рамочный прицел. Возможна установка ночных прицелов вроде бесподсветного AN/TVS-5 с кратностью увеличения 6,2х. Основным полевым станком пулемета является тренога М3, представляющая собой увеличенную модификацию станка М2 от 7,62-мм пулемета и допускающая стрельбу только по наземным целям. М3 относится к т. н. «жестким» станкам с зарывающимися сошниками, и стрельба с него сопровождается значительным рассеиванием. Это вызвало разработку ряда более «мягких» полевых установок с гидравлическими или пружинными амортизаторами — например, норвежский NM152. Для стрельбы по зенитным целям служила крестовина М63 с вертикальной штангой, на которой крепился пулемет, наплечниками, углами наведения от -29 до +85 по вертикали и 360 по горизонтали. Кроме этого к М2НВ разработан ряд турельных и шкворневых установок для танков, бронемашин, легких судов. На основе М2НВ разработан танковый пулемет М85. М2НВ широко используется и для вооружения различных вертолетов и даже на «противопартизанских» самолетах типа «Ганшип».


Крупнокалиберный пулемет M2HB/QC на позиции

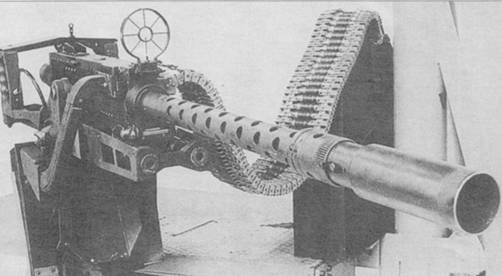

Опытный крупнокалиберный (12,7-мм) пулемет «Доувер Дэвил» на шкворневой установке


25-мм автоматическая пушка системы «Чэйн Ган» с внешним приводом автоматики от электромотора — заменить крупнокалиберные пулеметы таким оружием пока не удалось


Опытный крупнокалиберный (12,7-мм) пулемет фирмы AAI


В США основными производителями пулемета в США стали «Сако Дефенс» и «Рамо», в Бельгии — «Фабрик Насьональ» (FN), в Великобритании фирма «Мэнрой» выпускает ряд установок и принадлежностей к М2НВ.

«Сако Дефенс» в инициативном порядке разработала улучшенный вариант М2НВ. Разработка продолжалась более трех лет и содержит много конструктивных усовершенствований, среди которых: фиксированная величина выхода бойка, быстро заменяемый ствол, возможность регулировать темп стрельбы в пределах 500–750 выстр./мин, сварная конструкция ствольной коробки, измененная система питания, новый затыльник короба. Затвор и весь механизм запирания «Браунинга» сохранены, но масса их уменьшена на 35 %, что позволило повысить темп стрельбы и использовать патроны с несколько меньшей мощностью. Пулемет может вести огонь всеми существующими патронами к пулемету М2НВ, включая патроны с повышенным и пониженным зарядом, разработанные как для новых крупнокалиберных пулеметов, так и для повышения возможностей «классического» М2НВ. Несмотря на то, что многие компоненты пулемета изменены, в большинстве случаев могут использоваться стандартные запчасти пулемета М2НВ, хотя они и увеличат массу пулемета и его подвижной системы.

Бельгийская FN в конце 1970-х гг. разработала модификацию M2HB/QC («быстросменный тяжелый ствол»). Главным его внешним отличием служит рукоятка на стволе. Кроме возможности замены ствола эта модель исключает необходимость проведения сложной регулировки зазора между зеркалом затвора и дном гильзы (на прежних моделях М2 НВ эта процедура была весьма мешкотной), устраняет опасность возникновения задержки при стрельбе, позволяет экономить время на занятиях и в боевой обстановке, уменьшает риск, связанный с регулированием величины выступа бойка. Специально для этого пулемета был разработан новый патрон APEI. Все пулеметы семейства М2НВ и QCB изготавливаются фирмой FN серийно и снабжены предохранителем, регулируемой по вертикали мушкой, синхронизацией, также не требующей дополнительных регулировок. Стоит отметить, что эта разработка оказалась более успешной, чем попытка той же FN в 1980-е гг. заменить М2НВ новым 15,5-мм пулеметом BRG15 MILO под патрон 15,5x106 с начальной скоростью пули 1055 м/с — по рассчетам специалистов, он должен был более успешно бороться с современными БТР и БМП, однако в 1 991 г. работы были свернуты.

В самих США попытки заменить М2НВ новым крупнокалиберным пулеметом (бикалиберное — 12,7/20-мм — оружие «Доувер Дэвил» или 12,7-мм пулемет фирмы AAI по программе GPHMG, высокотемпный шести- или трехствольный GECAL 50 «Дженерал Электрик» с внешним приводом автоматики), автоматическим гранатометом или пушкой типа ASP-30 также не увенчались успехом. После операции «Буря в пустыне» армия США включила в заказ на 1993 г. 1469 пулеметов М2НВ, явно стремясь сохранить его на вооружении и дальше. Похоже, он останется в войсках еще много лет, хотя его конструкция, по нынешним меркам, выглядит устаревшей. Количество пулеметов М2НВ, произведенных за все время различными компаниями, оценивается примерно в три миллиона. В ряде стран он используется наряду с ДШКМ советского или китайского производства, причем иногда — как в Югославии, например — он используется на боевых машинах советского образца в качестве зенитного.


Характеристики М2НВ

Патрон 12,7x99 (.50 «браунинг»)

Масса пулемета, кг 38

Длина пулемета, мм 1651

Длина ствола, мм 1 143

Нарезы 8

Длина хода нарезов, мм 381

Темп стрельбы, выстр./мин 450-600

Боевая скорострельность, выстр./мин 100

Начальная скорость пули, м/с 893-930

Прицельная дальность, м 1800

Емкость ленты, патронов 1 10

Характеристики «50/5 °Cако Дефенс»

Патрон 12,7x99 (.50 «браунинг»)

Масса, кг 25

Масса ствола, кг 7

Длина 1560

Темп стрельбы, выстр./мин 500/725

Эффективная дальность стрельбы, м 1 800


Порядок разряжания

Отжать вниз останов затвора. Повернуть защелку крышки короба и поднять крышку. Снять ленту, если она установлена. Отвести назад рукоятку взведения с правой стороны короба, чтобы затвор встал на боевой взвод. Осмотреть зеркало затвора, удалить патрон или гильзу, которые могли быть им извлечены из ствола, убедиться в отсутствии патрона в патроннике. Нажать вниз выбрасыватель на зеркале затвора, закрыть крышку, нажать вниз останов затвора и дать затвору вернуться в переднее положение, нажать спусковой рычаг.

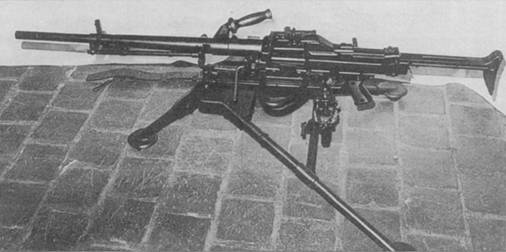

Единый пулемет ААТ mle F1 на треножном станке М2
