Пехотные пламеметы — огнеметы

Струйные огнеметы

Огнеметом называется прибор, выбрасывающий струю горящей жидкости. Огнемет в виде котла с деревянными трубами применялся 2500 лет назад. Однако лишь на рубеже XIX и XX веков развитие техники позволило создать приборы для огнеметания, которые обеспечивали достаточную дальность действия, безопасность и надежность в работе.

Огнеметы предназначены для поражения в обороне с целью нанесения непосредственных потерь в живой силе атакующему противнику или при наступлении для уничтожения обороняющегося неприятеля, особенно засевшего в долговременных оборонительных сооружениях, а также для морального воздействия на противника и поджога различных возгораемых объектов и создания пожара на местности. С большим успехом огнеметы применяются в особых условиях боя (в населенных пунктах, в горах, в борьбе за речные преграды и др.), а также для очистки взятых окопов от присутствия в них оставшихся бойцов противника. Огнемет является, пожалуй, самым эффективным оружием ближнего боя.


Ранцевый огнемет периода Первой мировой войны:

а — стальной резервуар; 6 — кран; в — рукоятка; г — гибкий шланг; д — металлический брандспойт; е — автоматический зажигатель


Огнеметы являются первым новым зажигательным оружием, разработанным в индустриальном XX веке. Интересно, что первоначально они появились не в качестве боевого оружия, а как оружие полицейское — для разгона буйных толп демонстрантов и прочих несанкционированных сборищ (довольно странная, надо сказать, идея усмирять неспокойных граждан — сжигать их дотла). И только начало Первой мировой войны заставило мировые державы срочно искать новые боевые средства. И тут как нельзя более кстати и подошли струйные огнеметы. И хотя по конструкции они были довольно просты (даже по сравнению с их современником, танком), но сразу доказали свою огромную эффективность на поле боя. Единственное ограничение — в дальности огнеметания. Ведь при стрельбе на сотни метров требуется огромное давление в приборе, а свободно летящая и горящая струя огнесмеси может и не долететь до цели — она вполне может полностью сгореть в воздухе. И только на коротких дистанциях — в десятки метров — струйному огнемету нет равных. Да и огромный огненно-дымный шлейф горящей струи производит неизгладимое впечатление как на противника, так и на «своих», противника приводит в состояние шока, «своих» воодушевляет.

Использование огнеметов основывается, прежде всего, на том, что они являются средством ближней поддержки пехоты и предназначаются для поражения целей, которые пехота не может уничтожить или подавить огнем обычных средств. Однако, учитывая огромное психологическое воздействие огнеметных средств, военные специалисты рекомендуют применять их массированно по таким целям, как танки, пехота в окопах и в боевых машинах. Для борьбы с отдельными огневыми точками и крупными оборонительными сооружениями, как правило, выделяется один или несколько огнеметов. Для поддержки боевых действий огнеметных подразделений рекомендуется использовать огонь артиллерии и минометов. При необходимости огнеметы могут придаваться пехотным (мотопехотным) подразделениям.

Независимо от типа и конструкции огнеметов принцип их действия одинаков. Огнеметы (или пламеметы, как говорили раньше) представляют собой приборы, выбрасывающие струи легко воспламеняющейся жидкости на расстояние от 15 до 200 метров. Выбрасывание из резервуара через специальный брандспойт производится силой сжатого воздуха, азота, углекислоты, водорода или пороховых газов. Жидкость зажигается при выходе из брандспойта (металлический наконечник выбрасывающего рукава, шланга) автоматически действующим зажигателем. Горючие жидкости, применяемые для огнеметания, представляют собой смеси различных легко воспламеняющихся жидкостей: смесь нефти, бензина и керосина, смесь легкого каменноугольного масла с бензолом, раствор фосфора в сероуглероде и др. Рабочее действие определяется дальностью выбрасывания горячей струи и временем ее горения. Дальность струи обуславливается начальной скоростью истекающей жидкости и углом наклона наконечника.

Тактика современного боя потребовала и того, чтобы пехотный огнемет не был привязан только к земле, но и поднимался в воздух (германские огнем етчики-парашютисты) и, спускаясь, действовал по железобетонным дотам (Бельгия, Льеж).

Сифоны, извергавшие горящую смесь на врага, применялись еще в античности, являясь, по своей сути, именно струйными огнеметами. И легендарный «греческий огонь» использовался именно в этих, еще очень простых по устройству, пламеметах.

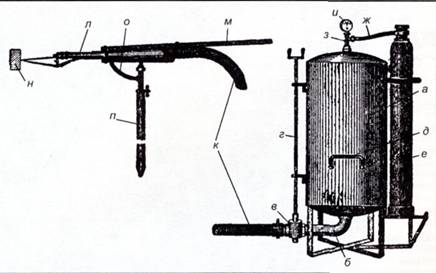

Тяжелый огнемет периода Первой мировой войны:

а — железный резервуар; б — дугообразная труба; в — кран; г — рукоятка крана; д — скобы; к — брезентовый шланг; л — брандспойт; м — рукоятка управления; н — зажигатель; о — подъемное приспособление; п — металлический штырь

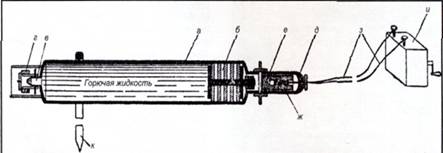

Фугасный огнемет периода Первой мировой войны:

а — железный цилиндр; б — поршень; в — сопло; г — терочный зажигательный патрон; д — зарядник; е — пороховой выбрасывющий патрон; ж — электрический запал; з — электрический привод; и — источник электрического тока; к — штырь


Устройство фугасного огнемета


В 1775 г. французский инженер Дюпре изобрел аппарат и смесь для огнеметания, которые по приказу Людовика XVI были испытаны в Марселе и в некоторых других французских гаванях для отражения десантов противника. Король пришел в ужас от нового оружия и приказал уничтожать все бумаги, относящиеся к нему. Вскоре при неясных обстоятельствах погиб и сам изобретатель. Властители во все времена умели надежно сохранять свои тайны и убирать их носителей…

В армиях XVII–XIX веков имелись на вооружении артиллерийские зажигательные бомбы (брандскугели, каркасы), которые снаряжались смесями, состоявшими из селитры и серы с добавкой пороховой мякоти, черного пороха, смолы или сала.

Наконец, в 1861–1864 гг. в Америке неизвестным изобретателем было предложено выбрасывать из специальных приборов под давлением самовоспламеняющуюся смесь сероуглерода и фосфора (раствора), но ввиду несовершенства этого аппарата и отсутствия приспособлений для создания давления это предложение не было использовано. И только в конце XIX и начале XX века, когда техника достигла значительного совершенства, оказалось возможным производить сложные приборы для огнеметения (огнеметы), способные выдерживать высокое давление, имеющие точно рассчитанные трубопроводы, насадки и краны.

В Первую мировую войну зажигательные средства получили особенно большое развитие.

Создателем ранцевого огненного прибора является известный русский изобретатель Зигер-Корн (1893 г.). В 1898 г. изобретатель предложил новое оригинальное оружие военному министру. Огнемет был создан по тем же принципам, по которым действуют и современные огнеметы. Прибор был очень сложный и опасный в употреблении и на вооружение принят не был под предлогом «нереальности». Точное описание его конструкции не сохранилось. Но тем не менее отсчет создания «огнемета» можно начать с 1893 г.

Три года спустя немецкий изобретатель Фидлер создал огнемет аналогичной конструкции, который без колебаний был принят на вооружение. В результате Германии удалось значительно опередить другие страны в разработке и создании новых образцов этого оружия. Впервые в большом количестве огнеметы (или пламеметы, как тогда говорили) конструкции Фидлера были использованы на поле боя германскими войсками в 1915 г. во время Первой мировой войны. Германская армия имела тогда на вооружении три типа огнеметов: малый ранцевый «Веке», средний ранцевый «Клейф» и большой возимый «Гроф», и с большим успехом использовала их в бою. Ранним утром 30 (по другими источникам — 29) июля 1915 г. английские войска были ошеломлены небывалым зрелищем: со стороны немецких окопов внезапно вырвались громадные языки пламени и с шипением и свистом хлестнули в сторону англичан. Вот что рассказал один из очевидцев первой крупной огнеметной атаки немцев против английских войск 29 июля 1915 г.:

«Совершенно неожиданно первые линии войск на фронте были охвачены пламенем. Не было видно, откуда появился огонь. Солдаты только видели, что их как будто окружило неистово крутящееся пламя, которое сопровождалось громким ревом и густыми облаками черного дыма; то здесь, то там в окопы или траншеи падали капли кипящего масла. Крики и вой потрясали воздух, когда отдельные солдаты поднимались в окопах, пытаясь продвинуться на открытое место, ощущали на себе силу огня. Единственное спасение, казалось, было в том, чтобы бежать назад, к этому и прибегли уцелевшие защитники. На большом пространстве пламя преследовало их, и отступление превратилось в… поражение».

Казалось, что запылало все кругом и ничто живое не может спастись в этом бушующем море огня. Страх охватил англичан. Бросая оружие, английская пехота в панике бежала в тыл, без единого выстрела оставив свои позиции, хотя почти не имела пострадавших от огня. Так вступили на поля сражений огнеметы, впервые примененные немцами в массовом количестве против английской армии.

Дело в том, что после первых успешных газобаллонных, «химических», атак, предпринятых немцами в апреле-мае 1915 г., применение отравляющих газов уже не достигало успеха, так как в войсках англичан и французов быстро появились средства защиты от них — противогазы, а также и ответ союзников немцам — боевые отравляющие газы. Стремясь сохранить инициативу, немцы использовали новое оружие — огнеметы, рассчитывая добиться успеха неожиданностью их применения и сильным моральным воздействием на противника.

На русском фронте немцы впервые применили огнеметы 9 ноября 1916 г. в бою севернее города Барановичи. Однако здесь им не удалось добиться успеха. Русские солдаты 217-го и 322-го полков, неожиданно подвергшиеся действию нового для них оружия, не растерялись и упорно обороняли свои позиции. Немецкая пехота, поднявшаяся под прикрытием огнеметов в атаку, натолкнулась на сильный ружейно-пулеметный огонь и понесла большие потери. Атака была сорвана. Русская комиссия, расследовавшая результаты первой огнеметной атаки противника, сделала следующий вывод: «Применение огнеметов с успехом возможно только для довершения поражения потрясенного и растроенного противника».

В Первую мировую войну появились огнеметы двух типов, ранцевые (малые и средние, применяемые в наступательных действиях) и тяжелые (полутраншейные, траншейные и крепостные, используемые при обороне). Между мировыми войнами появился третий вид огнемета — фугасный.

Конечно, огонь до цели могут донести, к примеру, авиационные зажигательные бомбы, артиллерийские зажигательны снаряды и мины. Но самолеты, гаубицы, пушки и минометы являются оружием дальнего действия. Огонь на большие расстояния переносится, образно говоря, в «упакованном» виде: готовый к действию зажигательный состав «спрятан» внутри бомбы, снаряда или мины. А огнемет — оружие ближнего боя.

Впоследствии огнеметы были приняты на вооружение всех воюющих армий и использовались для усиления огня пехоты и подавления противника там, где действие ружейно-пулеметного огня оказывалось недостаточным. Армии Германии, Франции, Италии к началу 1914 г. имели огнеметные подразделения. В русской, французской, английской и других армиях также нашли широкое применение легкие (ранцевые) и тяжелые (траншейные и полутраншейные) огнеметы.


Русский ручной огнемет времен Первой мировой войны системы Зигер-Корна


Атака с помощью ранцевого огнемета долговременной огневой точки


Атака амбразуры ДОТа с его крыши (мертвой зоны обстрела) с помощью Г-образной насадки на сопло огнемета


Конструирование огнеметов в России началось лишь с весны 1915 г. (то есть еще до применения их германскими войсками — идея, видимо, уже носилась в воздухе). В 1916 г. на вооружение русской армии был принят ранцевый огнемет конструкции Таварницкого. В том же году русские инженеры Странден, Поварин, Столица изобрели фугасный поршневой огнемет, из которого горючая смесь выбрасывалась давлением пороховых газов. По своей конструкции он превосходил иностранные огнеметы, в которых выталкивание огнесмеси производилось с помощью сжатого воздуха. Весил он в снаряженном состоянии 32,5 кг. Дальность огнеметания составляла 35–50 метров. В начале 1917 г. огнемет прошел испытания и под названием СПС поступил в серийное производство. Огнемет СПС успешно применялся Красной Армией и в годы гражданской войны.

Для целей наступательного боя и выкуривания неприятельских сил из ДОТов был переконструирован и удлинен брандспойт огнемета, где вместо обычного конического сопла он заменяется Г-образным, загнутым. Такая форма позволяет огнеметчику эффективно действовать по амбразурам из-за укрытий, стоя сбоку от амбразуры в «мертвой», непростреливаемой зоне или сверху дота, с его крыши.

После окончания Первой мировой огнеметно-зажигательные средства, как один из видов тактического оружия, продолжали интенсивно развиваться и к началу Второй мировой войны заняли важное место в общей системе вооружения армий многих стран мира.

В 1936 г. в горах и лесах Абиссинии, где действия огнеметных танков были затруднены, итальянские войска применяли ранцевые огнеметы. Во время интервенции в Испании в 1936–1939 гг. итальянский экспедиционный корпус применял ранцевые и траншейные огнеметы в боях под Мадридом, Гвадалахарой и в Каталонии. Испанские республиканцы также использовали ранцевые огнеметы при осаде крепости Алькасар, во время боев в Толедо.

Рассмотрим основные конструкции пламеметов на примере моделей периода между великими войнами, когда огнеметное оружие развивалось особенно бурно.

Ранцевый огнемет представлял собой стальной резервуар овальной или цилиндрической формы емкостью 15–20 литров. Через кран резервуар наполняется на 3/4 горючей жидкостью и на 1/4 сжатым газом. В некоторых системах давление создается путем выпуска сжатого газа из особого маленького баллончика, вставляемого перед работой в резервуар; в этом случае ударник баллончика выходит наружу через крышку резервуара. Резервуар рассчитан на давление до 50 атмосфер, рабочее давление — 12–20 атмосфер.

При открывании крана при помощи рукоятки жидкость через гибкий резиновый шланг и металлический брандспойт выбрасывается наружу и приводит в действие автоматический зажигатель. Зажигатель представляет собой коробку с рукояткой. В передней части на шарнирах укреплена стойка с крышкой. С нижней стороны крышки приклепан крючкообразной формы нож-ударник, служащий для разбивания ампулки с серной кислотой.

При выходе из брандспойта струя жидкости ударяет в стойку зажигателя, которая опрокидывается и увлекает за собой крышку; ударником крышки разбивается ампулка с серной кислотой. Серная кислота, действуя на паклю, смоченную в бензине и посыпанную зажигательным порошком, дает огонь, и вытекающая жидкость, воспламенившись, образует огненную струю. Ранцевый огнемет переносится при помощи ремней за плечами. Направление струи жидкости дается при помощи прикрепляемой к брандспойту рукоятки управления. Можно управлять струей, держась руками непосредственно за брандспойт. Для этого в некоторых системах выпускной кран имеется на самом брандспойте. Вес порожнего ранцевого пламемета (со шлангом, краном и брандспойтом) 11–14 кг, снаряженного — 20–25 кг.


Зажигательная ампула АЖ-2

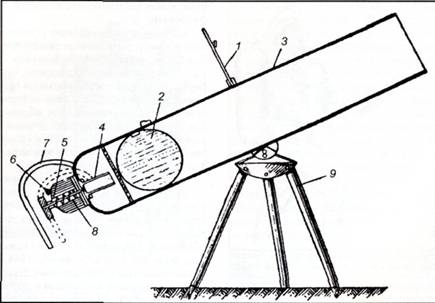

Советский ампуломет периода начала Великой Отечественной войны:

1 — прицел; 2 — ампула с самовоспламеняющейся смесью; 3 — корпус ампуломета; 4 — пороховой патрон; 5 — боек; 6 — спусковой крючок; 7 — ручка для поворота и наводки; 8 — пружина; 9 — тренога


Тяжелый огнемет представлял собой железный резервуар с дугообразной выводной трубой, краном, рукояткой крана и скобами для переноски вручную. Высота его 1 метр, диаметр — 0,5 метра, полная емкость 200 литров, полезная — 160 литров. Сжатый газ находится в особой бутыли и при помощи резиновой соединительной трубки, тройника и манометра подается в резервуар во все время действия огнемета, т. е. в резервуаре поддерживается постоянное давление (10–13 атмосфер). К крану присоединен толстый брезентовый шланг длиной 8,5 метров. Брандспойт с рукояткой управления и зажигателем при помощи подъемного приспособления подвижно укреплен в металлическом штыре. Зажигателем в тяжелом огнемете может служить такое же приспособление, как и в ранцевом, или же зажигание производится электрическим током. Вес порожнего тяжелого пламемета (без шланга и подъемного приспособления) около 95 кг, снаряженного — около 192 кг. Дальность полета струи 40–60 метров, сектор поражения 130–180°. Время непрерывного действия около 1 минуты, с перерывами — до 3 минут. Обслуживается расчетом из семи человек. Выстрелом из огнемета поражается площадь от 300 до 500 м 2. При фланговом или косоприцельном огнеметании по атакующему противнику одним выстрелом может быть выведено из строя до взвода пехоты. Попавший под струю огнемета танк останавливается и в большинстве случаев загорается.

Вследствие высокого рабочего давления (в полтора-два раза выше, чем у ранцевых огнеметов) струя огнесмеси, выбрасываемая тяжелыми огнеметами, обладает большой ударной силой. Это позволяет подавлять огневые сооружения противника огнеметанием по обсыпке амбразурных стен. Метание огня можно производить с позиций, расположенных вне сектора обзора и обстрела подавляемого сооруженя. Струя горящей огнесмеси, ударяясь о склон его обсыпки, рикошетирует и забрасывается в амбразуру, уничтожая или поражая весь боевой расчет.

При ведении боя в населенном пункте, приспособленном к обороне, огнеметание из огнемета позволяет одним выстрелом в бойницу, окно, дверь или пролом поджечь занимаемое противником здание.

Фугасный огнемет по устройству и принципу действия отличался от ранцевых. В фугасном огнемете нет баллона со сжатым газом, а огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. Существуют два вида фугасных огнеметов: поршневые и беспоршневые. Фугасный огнемет состоит из железного цилиндра и поршня. На сопло надевается терочный зажигательный патрон, а в зарядник вкладывается пороховой выбрасывающий патрон с электрическим запалом. К запалу присоединен электрический или специальный саперный провод, протянутый на расстоянии 1,5–2 километров к источнику электрического тока. При помощи штыря фугасный огнемет укрепляется в земле. Вес порожнего фугасного огнемета около 16 кг, снаряженного — около 32,5 кг. Пороховые газы, получающиеся при сгорании выбрасывающего патрона, толкают поршень и выбрасывают жидкость наружу. Время действия 1–2 секунды. Дальность полета струи 35–50 метров. Фугасные огнеметы устанавливаются на местности группами от 3 до 10 штук.

Это конструкции огнеметов 20-30-х годов. Созданное позднее огненное оружие далеко ушло от этих первых образцов, но его классификация в целом сохранилась.

Первый советский ранцевый огнемет РОКС-1 был создан в 1940 г. В июле 1941 г. прошли полигонные испытания и фугасные огнеметы ФОМ. Они представляли собой баллон с 25 литрами горючей смеси. Огнеметание на 80-100 метров происходило за счет давления внутри баллона пороховых газов при срабатывании заряда. ФОМ — огнемет разового действия. После выстрела прибор отправляли на пункт перезарядки. В ходе войны появились их модификации — РОКС-2, РОКС-3, ФОГ-2. РОКС-2 при весе снаряженного прибора в 23 кг (наспинный металлический резервуар с горючей смесью, гибкий шланг и ружье, выпускавшее и поджигавшее заряд) «метал огонь» на 30–35 метров. Емкости резервуара хватало на 6–8 пусков. РОКС-3 снаряжался 10 литрами вязкой огнесмеси и мог производить с помощью сжатого воздуха 6–8 коротких или 1–2 затяжных огневых выстрела на дальность 35–40 метров.


Основные данные об огнеметах различных армий межвоенного периода
Государство Тип огнемета Название огнемета Вес огнемета, кг Рабочее давление, атм Дальность полета струи, м Горючая жидкость Газ, производящий давление на жидкость
Порожнего Снаряженного
Германия Ранцевый «Веке» 10,5 21,5 23 25 Смесь каменноугольной смолы с легкими и тяжелыми углеводородами, каменноугольным маслом и сернистым углеродом Углекислота
Германия Ранцевый «Клейф» 14,0 30,0 23 22
Германия Тяжелый «Гооф» 35,0 135,0 15 35-40
Франция Ранцевый «№ 1 бис» - 23,0 50 18-30 Смесь каменноугольной смолы с бензолом Сжатый воздух
Франция Тяжелый «№ 1 и 3 бис» - 30,0 - -
Франция Тяжелый «Огнемет № 1» - 125,0 140 30
Англия Ранцевый «Лоуренс» 17,6 28,0 15 30-35 Смесь фосфора, сероуглерода и скипидара Углекислота
Англия Тяжелый «Винсент» Ок. 1000 Ок. 1500 15-81 60-80 Нефть, бензин и керосин Сжатый воздух
Англия Тяжелый «Крепостной Ливенс» Ок. 2500 3700 24 До 200
Италия Ранцевый (6л) «DLF» ~ - - 25 - -
США Тяжелый (16л) «Boyd А193» - 15 35 - Водород

Пехотный огнемет Красной Армии РОКС-3:

1 — резервуар; 2 — баллон для сжатого воздуха; 3 — редуктор; 4 — гибкий рукав; 5 — ружье-брандспойт


Фугасные огнеметы ФОГ-2 устанавливались на огневой позиции стационарно в грунт и без перезарядки могли производить только один выстрел, выбрасывая при этом под действием пороховых газов вышибного порохового заряда 25 литров горящей огнесмеси на расстояние от 25 до 110 метров.

В годы войны наша промышленность наладила массовый выпуск огнеметов, что позволило создать целые огнеметающие подразделения и части. Огнеметные подразделения и части использовались на важнейших направлениях, как в наступлении, так и в обороне, небольшими группами и массированно. Они применялись для закрепления захваченных рубежей, отражения контратак противника, прикрытия танкоопасных направлений, защиты флангов и стыков частей и для решения других задач.

В Сталинграде в ноябре 1942 г. огнеметчики входили в состав штурмовых групп. С ранцевыми приборами за спиной они подползали к гитлеровским позициям и обрушивали на амбразуры огневой шквал. Завершалось подавление точек гранатометанием.

Вот далеко не полный перечень потерь, которые враг понес от советских ранцевых огнеметов: живая сила — 34 000 человек, танки, самоходные орудия, бронетранспортеры — 120, доты, дзоты и другие огневые точки — 3 000, автомашины — 145… Здесь четко видна основная область применения этого боевого средства — уничтожение полевых фортсооружений.

Буквально накануне войны был запатентован фугасный огнемет братьев B.C. и Д.С. Богословских, который не превращал наступавшие танки в груды обгоревшего металла, а лишь «выводил из строя экипажи» (как сказано в описании изобретения). К тому же он обходился значительно дешевле противотанковых мин и был вполне безопасен в обращении. Перед боем заправленный самовоспламеняющейся жидкостью металлический или резиновый резервуар с длинной трубкой закапывался в грунт или снег так, чтобы наружу торчал только ее передний загнутый конец с выходным отверстием. Когда на едва заметный холмик наезжал вражеский танк, его тут же окатывала мощная струя горючей смеси, вырывавшаяся из-под земли. Поле, заминированное такими огнеметами, при прохождении танковой части противника изрыгало десятки огненных фонтанов, брызжущих во все стороны. Но фактов применения данного оружия на поле боя автором не обнаружено.

В начале войны нашими войсками в качестве зажигательного средства ближнего боя применялся «ампуломет», своеобразный миномет несколько измененного устройства. Он состоял из ствола на треноге. Вышибной заряд — охотничий патрон 12 калибра — выбрасывал на 240–250 метров ампулу АЖ-2 или термитный шар на дальность 150–250 мет-

ров. Ампула АЖ-2 представляла собой стеклянную или тонкостенную металлическую сферу диаметром 120 мм и вместимостью 2 литра, с отверстием для заливки смеси, которое герметично закрывалось плотно завинчивающейся пробкой с прокладкой. Ампулы снаряжались жидкостью КС или БГС. При ударе о препятствие оболочка разрушалась и жидкость на воздухе самовоспламенялась. Вес ампуломета составлял 28 кг, скорострельность — до 8 выстр/мин, расчет — Зчел.

Применялись ампулометы по танкам противника, по дотам и дзотам, блиндажам для «выкуривания» и «выжигания» неприятеля.


Виктор БАКУРСКИЙ
