Станковый пулемет «Фиат-Ревелли»

Накануне Первой мировой войны в Италии проходил испытания довольно удачный станковый пулемет системы артиллерийского техника Джузеппе Перино модели 1908 г. — свою систему Перино создал в 1900 г. и тогда же выступил в соглашение с заводом Барбье. Пулемет имел автоматику на основе отдачи ствола, водяное охлаждение, развивал скорострельность до 300 выстр./мин. Питание — из бункера, в который укладывалось 10 обойм по 25 патронов. Пулемет был сравнительно прост, ставился на треножный станок рациональной конструкции, однако на вооружение не попал. В итальянской армии имелись пулеметы Максима и «Виккерс», а из собственных конструкций — M1914 «Фиат-Ревелли», созданный на основе опытного пулемета Ревелли 1907–1912 г. под 6,5-мм патрон М95 «манхилер-каркано» и ставший первым массовым пулеметом итальянского производства.

Автоматика работала за счет отдачи полусвободного затвора, хотя стволу была предоставлена возможность небольшого хода назад. Затвор подпирался качающейся личинкой, ось которой крепилась в коробе. Под действием отдачи затвор смещался назад, поворачивал личинку, та довила на заднюю стенку окна ствольной коробки и смещала назад ствол, пока не отклонялась настолько, чтобы отпустить затвор. Передача части энергии массивному стволу со ствольной коробкой замедляла отпирание, хотя, как и в ряде других систем с полусвободным затвором, здесь использовалась масленка и масляный насос для осалки патронов. В задней части короба имелся буфер затвора, причем стрежень буфера выступал сзади перед рукоятками управления и был источником постоянного раздражения для пулеметчика и причиной засорения механизма. Песок и другие частицы прилипали к осаленному патрону, и задержки становились неизбежны. Магазин (бункер) содержал 10 секций по 5 патронов. После пяти выстрелов из одной секции срабатывала защелка подающего рычага, смещавшего магазин на шаг вправо, — пристрастие к нестандартным системам магазинов у итальянцев оставалось долго. Прицел — рамочный. Система охлаждения ствола кроме кожуха емкостью 5 л включала два отводящих шланга, бак-конденсатор и ручной насос для подкачки воды в кожух.

Пулемет ставился на треножный станок с двумя короткими передними и длинной задней ногами, секторным механизмом вертикальной наводки. В 1917 г. пулемет переделали в ручной заменой водяного охлаждения воздушным, станка — сошкой, а затыльника — прикладом. С сошкой такой пулемет весил 9,9 кг.

Производство пулемета было прекращено сразу по окончании войны, но после принятия на вооружение нескольких новых моделей, итальянцы уже в 1935 г. модернизировали часть старых «Фиат-Ревелли» и использовали их во Второй мировой войне.

Порядок разряжания станкового пулемета Ml 914 «Фиат-Ревелли»:

Нажать защелку под приемным окном и отсоединить бункер с патронами. Приподняв крышку над пазом подачи патрона, оттянуть назад рукоятку взведения (за захваты позади короба), осмотреть патронник, убедиться в отсутствии патрона. Отпустить рукоятку взведения, нажать спусковой рычаг (опустив перед этим предохранитель).


Модель «Фиат» М1914

Патрон 6,5x52 «манлихер-каркано»

Масса «тела» пулемета, кг без воды и патронов 17,0

Масса «тела» пулемета, кг с водой, без патронов 22,0

Длина оружия, мм 1 180

Длина ствола, мм 654

Нарезы правосторонние 4

Начальная скорость пули, м/с 640

Темп стрельбы, выстр./мин 470

Боевая скорострельность, выстр./мин до 300

Емкость магазина, патронов 50 (10 секций по 5 патронов)

Тип станка-треножный

Масса станка, кг 21,5

Высота линии огня, мм 450-650

Угол верт. наведения, град от -35 до +25

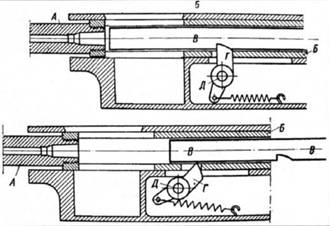

Схема работы автоматики пулемета М1914 «Фиат- Ревелли». Вверху — подвижная система в крайнем переднем положении, внизу — в крайнем заднем положении:

А — ствол, Б — ствольная коробка, В — затвор, Г — личинка, Д — ось личинки.

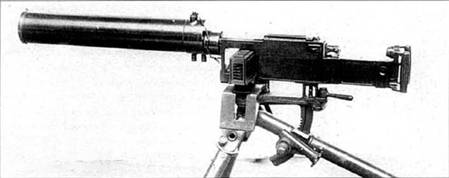

Пулемет «Фиат-Ревелли» на треножном станке
