Германские пулеметы системы Максима

Берлинская фирма «Людвиг Лёве и Ко» начала производство пулеметов Максима с 1 892 г. по лицензии «Максим-Норденфельд». В 1 894 г. эти пулеметы с треножными станками были закуплены ВМФ Германии. В 1896 г. на базе «Людвиг Лёве» образовалась фирма «Дойче Ваффен унд Мунишенфабрикен» (DWM), и уже у нее в 1 899 г. закупил пулеметы для испытаний германский рейхсвер. Германские «Максимы» закупали также Австро-Венгрия, Россия, Испания. В 1901 г. «Максим» под обозначением MG.01 приняли на вооружение кайзеровской армии. Пулеметы снабжались салазочными станками Shlitten 01 или 03. В бою расчетливо переносил пулемет на станке, либо передвигал волоком. Продолжали выпускаться и пулеметы для ВМФ, отличавшиеся от армейских креплением на установке.

В 1908 г. приняли модификацию MG.08 (Maschinen Gewehr 1908) под 7,92-мм остроконечный винтовочный патрон «маузер». Замена ряда деталей бронзы и литой стали легированными сталями позволила уменьшить массу на 30 % (1 8,35 кг против 26 кг у MG.01). Производством MG.08 занялась DWM, ас 1911 г. и государственный арсенал в Шпандау, ставший основным их производителем.

MG.08 имел ряд отличий от «Максима» обр. 1910 г.: толчок газов в надульнике воспринимало не утолщение ствола, а надетая на ствол втулка, а сам надульник переходил в конический пламегаситель, снабженный обычно защитным диском; передней точкой крепления пулемета к станку служили две цапфы кожуха; на коробке возвратной пружины имелся указатель натяжения со шкалой от 0 до 70; затыльник короба выполнялся откидным на шарнире. Замок имел следующие отличия: замочные рычаги неотъемные; осями подъемных рычагов служили цапфы на остове замка; верхний и нижний спуск имели другую форму, а лодыжка и нижний спуск — трубчатые оси; боевая пружина крепилась трубчатой осью; замочные рычаги вместо трубки имели хвост с нарезкой; отсутствовала возможность регулировки зазора между боевой личинкой и пеньком ствола; боевая личинка выполнена под патрон без выступающей закраины. В целом изменения конструкции несколько упрощали сборку и отладку. Масса ствола — 1,885 кг, длина отката ствола — 15,0 мм, затвора — 97,0 мм. Складной стоечный прицел был насечен от 400 до 2000 м, длина прицельной линии — 895 мм. Кожух ствола вмещал 4 л воды. Число деталей — 258.

Салазочный станок Schlitten 08 включал массивное основание-салазки с задними опорами, передние ноги, подъемный механизм с переключателем грубой и точной наводки. Пулемет крепился в муфте вертлюга. Высота линии огня определялась углом поворота ног. Огонь велся из положения лежа или сидя. Для фиксирования нааодки пулемета служили зажимы вертикальной и горизонтальной наводки. Четырехопорная схема не всегда позволяла зыровнять станок на позиции, что в сочетании с конструкцией вертлюга иногда приводило к заметному сваливанию пулемета. Массивность станка затрудняла передвижения, но обеспечивала неплохую кучность.

С пулеметом мог использоваться оптический прицел кратностью 2,2–2,5х и панорамный прицел кратностью 2,5х, крепившийся на левой стенке короба. Для стрельбы не прямой наводкой с панорамным прицелом несколько изменили станок.

DWM поставляла пулеметы системы Максима в Бельгию, Бразилию, Китай, Персию, Перу, Румынию, Сербию, Турцию, Чили, Швейцарию. В результате к началу Первой мировой войны «германские Максимы» оказались у воюющих армий с обеих сторон.

В 1915 г. на многих пулеметах усилили надульник, ускорив ход подвижной системы — это не столько повысило темп стрельбы, сколько улучшило работу автоматики и системы питания в условиях запыления и загрязнения. От бронещитов расчеты отказывались, зато переднюю часть кожуха защищали бронеколпаками, поскольку пробитие кожуха фактически выводило из строя пулемет.

Авиационные IMG.08 отличались воздушным охлаждением ствола и перфорированным кожухом, что снизило массу пулемета до 15,5 кг, измененным затыльником. На самолет ставились обычно неподвижно.

В 1915 г. член Испытательной оружейной комиссии в Берлин-Шпандау полковник Фридрих фон Меркац возглавил небольшую конструкторскую группу для разработки «облегченного» варианта MG.08, который мог бы развивать огонь той же интенсивности, но переносился и управлялся бы одним человеком.

Вскоре на вооружение поступил ручной пулемет MG.08/15. Диаметр кожуха уменьшили со 109 до 89 мм, емкость — с 4 до 2,8 л. Ствол весил 1,8 кг. Изменили надульник и форму короба, толщину стенок короба уменьшили с 4 до 3 мм, исключили подствольную трубку. К затыльнику крепился деревянный приклад, снизу короба — пистолетная рукоятка со спусковым крючком. Над пистолетной рукояткой монтировался флажковый предохранитель, запиравший спуск. Пулемет получил секторный прицел и мушку треугольного сечения. Длина прицельной линии — 800 мм. Число деталей — 197. Справа к коробу крепилась круглая коробка с лентой на 100 патронов, прозванная «барабаном». Лента наматывалась на катушку внутри барабана, пустой барабан весил 1,85 кг. Могла использоваться и стандартная лента на 250 патронов в коробке, переносившейся отдельно. На задней части кожуха крепилась массивная треугольная сошка, вокруг которой пулемет мог поворачиваться в горизонтальной плоскости. Имелся ружейный ремень.

Рейхсвер заказал MG.08/15 в пропорции 5 ручных пулеметов на 2 станковых, производство вели арсенал в Эрфурте, фирмы «Рейнметалл», «Зименс унд Халске», «Машиненфобрик Аугсбург-Нюрнберг». К концу войны немцы, подобно французам, пытались использовать на прицелах светящиеся люминисцентные метки.

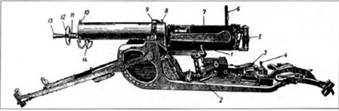

Пулемет MG.08 на салазочном станке Schliften 08 (станок — в положении для стрельбы лежа):

1 — зажим горизонтальной наводки, 2 — зажим подъемного механизма грубой новодки, 3 — переключатель подъемного механизма с тонкой наводки на грубую и обратно, 4 — маховичок тонкой наводки подъемного механизма, 5 — спусковой рычаг, 6 — прицел, 7 — коробка возвратной пружины, 8 — пробка наливного отверстия, 9 — наметка для крепления пулемета к станку, 10 — мушка, 11 — надульник, 12 — диск пламегасителя, 13 — пламегаситель, 14 — пробка выливного отверстия

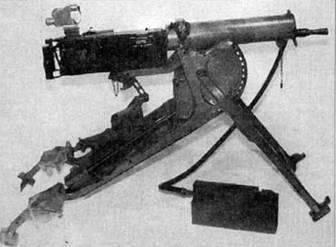

Пулемет MG.08 с призматическим оптическим прицелом, на салазочном станке, с канистрой-конденсатором. Станок — в положении для стрельбы сидя


Снятие коробки возвратной пружины с пулемета MG.08/15. Видны возвратная пружина, цепочка и кулачок


Коробка («барабан») для ленты на 100 патронов к пулемету MG.08/15


С началом производства MG.08/15 появилась и его «авиационная» модификация LMG.08/15 с воздушным охлаждением, прикладом (для подвижных установок) и без приклада (для неподвижных). Она оказалась удачнее LMG.08 и сменила ее в производстве в Шпандау; снабжалась механическим счетчиком выстрелов.

Разработанный под руководством Меркаца на основе MG.08 «универсальный» MG.16 мог вести огонь с треножного станка по воздушным и наземным целям, а также с сошек, но не попал на вооружение из-за сложности перехода на выпуск существенно новой модификации. Ограничились сборкой в Эрфурте опытной партии. Но легкий треножный станок Dreifuss 16 с телескопическими ногами приняли для MG.08. Мосса MG.08 на треноге составляла 58,4 кг. Этот же станок использовался с трофейными бельгийскими и русскими пулеметами. Зенитные пулеметные установки не были официально приняты на вооружение, но нашли ограниченное применение.

Пулемет MG.08/18 с воздушным охлаждением использовали поначалу как авиационный, но здесь у него оказался более удачливый конкурент — пулемет «Парабеллум». И ближе к концу войны MG.08/1 8 приняли для кавалерии, горной пехоты и самокатчиков. Выпускал его арсенал в Эрфурте. Ствол MG.08/18 был заключен в перфорированный кожух диаметром 37 мм, на котором крепилась рукоятка для переноски. Вместо надульника в кожух ввинчивалась направляющая втулка ствола, мушка помещалась на высокой стойке, сошки крепились на кожух муфтой. С введением MG.08/18 в пехоту оказалось, что из-за несменяемости ствола стрельбу можно вести только короткими очередями. Конструктивные решения MG.08/18 использовали позже в советском ручным пулемете МТ.

Всего за годы войны в Германии выпустили около 260000 пулеметов моделей MG.08, 08/ 15 и 08/18, из них станковых — только 72000.


Расчет пулемета MG.08/15 в окопе. Рядом — подносчик с патронной коробкой

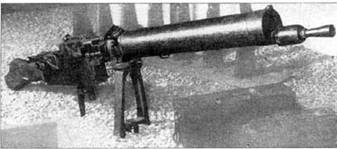

Ручной пулемет MG.08/15 с тяжелой треугольной сошкой


Захваченный французами германский «коммерческий пулемет Максима» (очевидно, MG.09) с салазочным станком, на ручной транспортной тележке


Машинка для снаряжения пулеметных лент к пулеметам MG.08 и MG.08/15

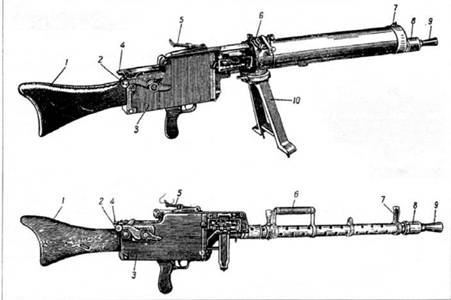

Ручные пулеметы MG.08/15 и MG.08/18

1 — приклад, 2 — рукоятка перезаряжания, 3 — короб, Л — защелка крышки короба, 5 — прицел, 6 — наметка (на MG.08/18 — рукоятка для переноски), 7 — мушка, 8 надульник, 9 — пламегаситель


Порядок разряжания станкового пулемета MG.08:

Дважды подать рукоятку вперед и отпустить ее. Нажать спусковой рычаг. Вынуть из приемника ленту, нажав на нижний палец приемника. Вытолкнуть подходящим стержнем из выводной трубки патрон или гильзу.

Разряжание, разборка и сборка ручных пулеметов MG.08/15 и MG.08/18 в целом аналогичны станковому пулемету Максима.


Модель MG.08

Патрон 7,92x57 «маузер»

Масса «тела» пулемета, кг

без воды 18,35

с водой 22,35

Длина «тела» пулемета, мм 1 200

Длина ствола, мм 716

Нарезы, правосторонние 4

Длина хода нарезов, мм 240

Начальная скорость пули, м/с 892

Прицельная дальность, м 2000

Темп стрельбы, выстр./мин 500-550

Боевая скорострельность, выстр./мин 250-300

Емкость ленты, патронов 250

Мосса снаряженной ленты, кг 7,2

Тип станка салазочный

Масса станка, кг 32,5

Угол горизонтального наведения, град 35

Угол верт. наведения, град (в зависимости от высоты

линии огня) от -5 — 17 до + 27 — 39

Высота линии огня, мм 250-824

Модель MG.08/15 / MG.08/18

Патрон 7,92x57 «маузер»

Масса «тела» пулемета, кг 17,8 (без воды)/14,5

Масса сошек, кг 1,1 /1,1

Длина пулемета, мм 1400/1410

Длина ствола, мм 720/720

Начальная скорость пули, м/с 895/895

Прицельная дальность, м 900-1200

Темп стрельбы, выстр./мин 500/550

Боевая скорострельность, выстр./мин 300/100

Емкость ленты, патронов 100

Масса снаряженной ленты, кг 2,2/2,2
